关于电源主备的问题

交流互助区
1

1.问题现象：

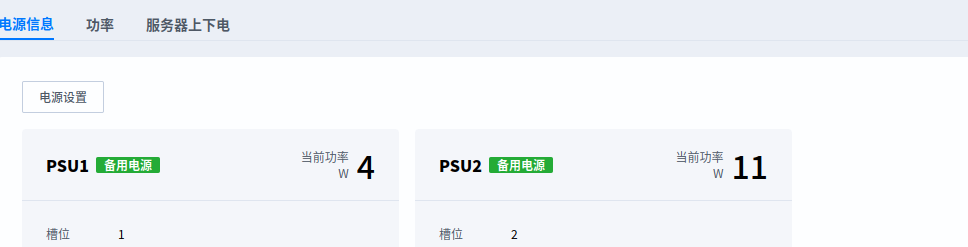

2025-09-25 15-38-24 的屏幕截图
2025-09-25 15-38-24 的屏幕截图968×247 12.9 KB

在设置为主备模式的情况下，AC后重新上电，电源会自动切回主备模式，且web端显示两个电源状态为备用电源。但实际的工作模式却不是主备模式（即不是下图的01h或者02h），但却返回了“备用”状态

2.问题原因：

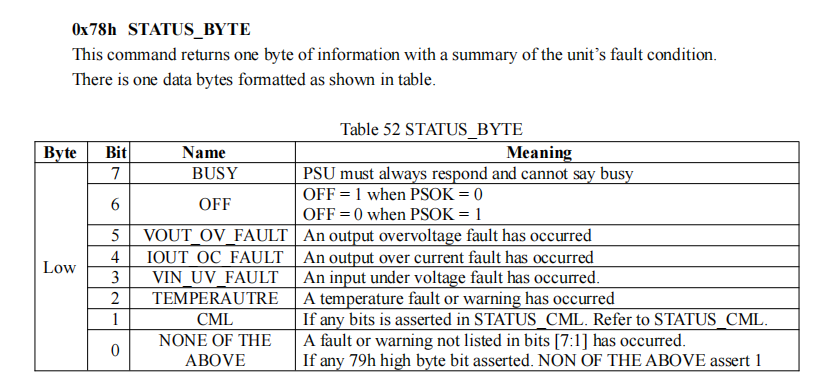

AC上电后，模组并为上电。此时电源处关机状态（即STATUS_BYTE寄存器，OFF位为1），无电压输出。在此状态下，是无法设置主备状态的，工作模式处于标准冗余态（00h）。

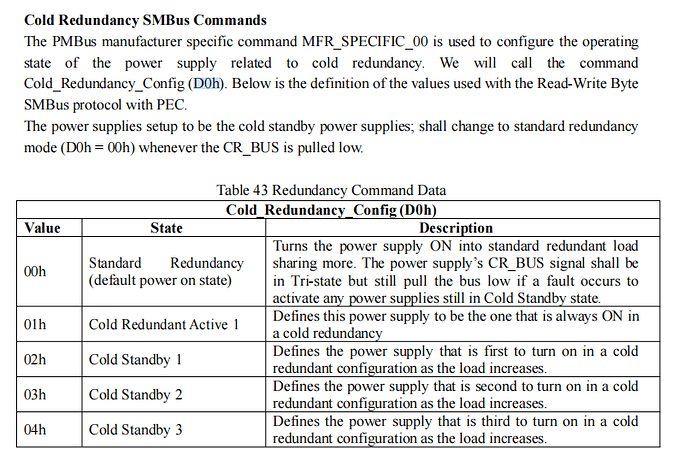

企业微信截图_17587707295028
企业微信截图_17587707295028807×532 96.6 KB

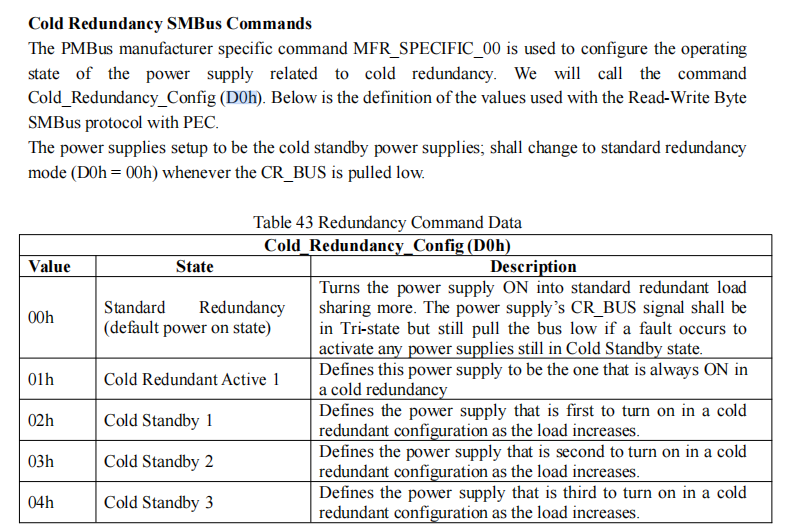

企业微信截图_17587706896908
企业微信截图_17587706896908830×389 65.9 KB

3.set_power_mode伪代码

function pmbus.set_power_mode(mode):
    log("Setting work mode: " + mode)
    CONTROL_CMD = 0xD0

    if mode == ACTIVE_MODE:
        log("Power" + ps_id + " switching to active")
        write_chip_byte(CONTROL_CMD, COLD_ACTIVE)
    elif mode == STANDBY_MODE:
        log("Power" + ps_id + " switching to standby")
        write_chip_byte(CONTROL_CMD, COLD_STANDBY1)

get_work_mode伪代码

function pmbus.get_work_mode():
    CONTROL_CMD = 0xD0
    try:
        work_mode = chip_read_byte(CONTROL_CMD)
        log("Power" + ps_id + " work mode: " + work_mode)
        return (work_mode == 1) ? "ACTIVE_MODE" : "STANDBY_MODE"
    except:
        log_error("Get work mode failed")
        return "ACTIVE_MODE"

4.问题：

（1）.在设置为主备模式的情况下，AC后重新上电，电源会自动切回主备模式？日志里显示确实是会切换到主备模式的。

（2) .在电源处关机状态（即STATUS_BYTE寄存器，OFF位为1）时，get_work_mode()如何返回一个“负载均衡”状态。或者在AC上电后不自动切换为主备模式。

电源指示灯点灯疑问
对于无 VIN_PG /AC_PRESENT/IP_OK 信号的CRPS场景，如何判断AC？
冷复位BMC产生电源冗余告警
电源策略-电源工作模式
2

你这是CRPS标准的电源工作模式定义吧，实际当前的PSU工作模式就只有两个值，不太好硬套

3

是的

4

答案内容由AI生成，仅供参考：

问题现象分析

在设置电源为主备模式（Active/Standby）后，系统经历AC断电再上电过程。重新上电过程中，Web界面显示两个电源均处于“备用”状态，且日志表明系统尝试恢复主备模式配置。然而，实际的电源工作模式并未正确切换至主备模式（即未进入01h或02h状态），而是停留在标准冗余模式（00h）。这导致了显示状态与实际运行状态不一致的问题：虽然系统声称已切换回主备模式，但底层硬件并未真正执行该模式切换。

此外，在电源处于关机状态（STATUS_BYTE寄存器中OFF位为1，表示无输出电压）时，调用get_work_mode()函数仍可能返回“备用”状态，而无法准确反映当前不可操作的真实状态。

问题原因解析

根据提供的伪代码和行为描述，根本原因如下：

  1. AC上电初期电源未供电，无法响应控制命令
    在AC刚恢复时，电源模块本身尚未完成初始化并建立稳定电压输出（即仍处于OFF状态），此时其内部控制寄存器（如用于设置工作模式的CONTROL_CMD = 0xD0）无法被正常访问或写入。因此，即使BMC侧尝试通过set_power_mode()发送主备模式指令（如COLD_STANDBY1），这些命令将无效或被忽略，导致模式切换失败。

  2. get_work_mode()函数缺乏对电源运行状态的前置判断
    当前get_work_mode()实现直接读取CONTROL_CMD寄存器值，并据此判断为主用或备用模式。但在电源未激活（OFF位为1）的情况下，该寄存器读取结果可能是默认值、缓存值或无效值，从而导致误判。例如：

    • 若默认值为0x01，则会被错误地解释为“ACTIVE_MODE”；
    • 即使电源未启用，函数也未检查STATUS_BYTE中的OFF标志，直接返回基于 CONTROL_CMD 的结果，造成状态误导。

  3. 系统启动流程中模式重置逻辑存在问题
    日志显示系统确实尝试在AC后恢复主备模式，说明存在自动切换逻辑。但由于此操作发生在电源尚未准备好时，写入失败。更严重的是，后续未进行状态验证与重试机制，导致假性成功上报——即软件认为已设置成功，但硬件未响应。

针对具体问题的解答

（1）为何在主备模式下AC后会尝试自动切回主备模式？

这是由系统的电源策略组件 power_strategy 所驱动的行为。根据知识库信息，power_strategy 是负责管理电源模式切换的核心模块，支持主备（main-backup）与负载均衡（load-balancing）之间的自动转换。它会在系统启动阶段依据持久化配置或默认策略，尝试恢复预设的电源工作模式。

尽管这一行为符合设计预期（即记忆上次模式），但问题在于切换时机不当：power_strategy 在 BMC 初始化早期即触发 RedundancyFailure 状态变更和模式设置动作，而此时 PSU 可能还未完成自检和输出准备，导致命令失效。

（2）如何避免在电源关机状态下错误返回“负载均衡”或“备用”状态？是否可以禁止AC后自动切换？

  • 改进 get_work_mode() 的健壮性：
    应在读取 CONTROL_CMD 寄存器前，先读取 STATUS_BYTE 寄存器并检测 OFF 位：

    function get_work_mode():
    status_byte = chip_read_byte(STATUS_BYTE)
    if (status_byte & OFF_BIT):  # 电源未开启
        return "POWER_OFF"

    work_mode = chip_read_byte(CONTROL_CMD)
    return (work_mode == COLD_ACTIVE) ? "ACTIVE_MODE" : "STANDBY_MODE"

    这样可确保只有在电源已激活的前提下才返回有效模式，避免误判。

  • 延迟模式设置直至电源就绪：
    建议 power_strategy 或 power_mgmt 组件引入依赖检测机制，仅当检测到所有 PSU 的 STATUS_BYTE 中 OFF 位为0（即已输出）后再执行主备模式设置。可通过轮询或事件通知方式实现。

  • 提供配置开关以禁用自动切换：
    根据知识库中提到的 CSR 配置字典建议，可新增一个配置项（如 AutoRestorePowerMode），允许用户选择是否在重启后自动恢复之前的电源模式。若关闭，则保持默认的标准冗余模式（00h），避免不必要的切换风险。

总结与建议

当前问题的本质是电源控制逻辑与时序协调缺失所致。建议采取以下措施修复：

  1. 修改 get_work_mode() 函数，加入对电源运行状态（STATUS_BYTE.OFF）的检查；
  2. 调整 power_strategy 的模式恢复逻辑，确保在 PSU 完全就绪后再执行模式设置；
  3. 引入配置项，允许禁用 AC 后自动恢复主备模式的功能；
  4. 增加模式设置后的状态验证与重试机制，提升可靠性。

以上优化可从根本上解决“显示状态与实际不符”及“无效切换”的问题，增强系统稳定性与用户体验。

5

AI的回复确实是直戳问题痛点。如采用修改 get_work_mode() 函数方式的话，如何返回“负载均衡”状态。代码目前只有“主用（Enabled）”和“备用（StandbySpare）”模式两种。

6

当前在2个电源下会有主备模式和负载均衡模式，并且从联机帮助中有说明，什么情况下会进行模式之间的自动切换。

当前不涉及CRPS标准的电源工作模式定义。
