CPU board CPLD 1 self-check result is abnormal

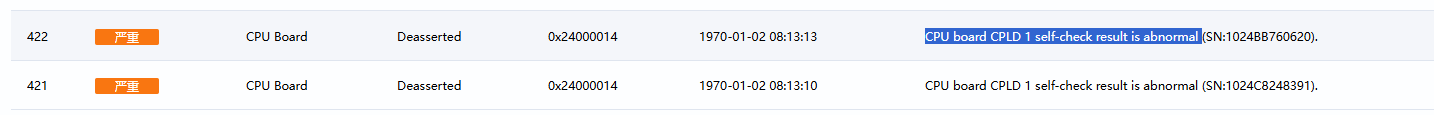

如图，CPU上电后发生CPU模组上CPLD自检失败的告警，但是过了一会会自动恢复，

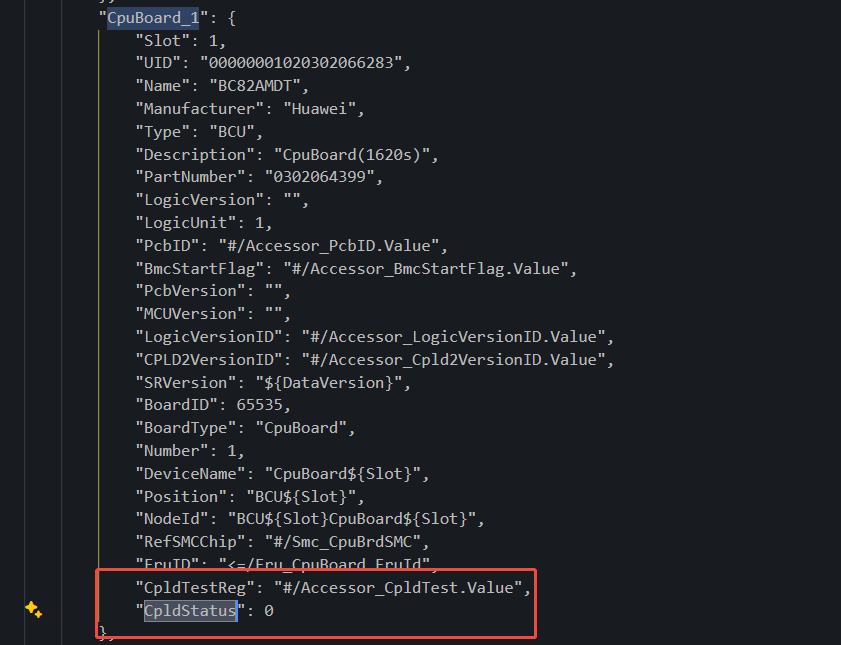

从SR定义来看是BCU中CpuBoard_1.CpldStatus异常导致，请教一下这个模组CPLD的自检流程以及触发告警的原因，是否时序有关系？
从SR定义来看是BCU中CpuBoard_1.CpldStatus异常导致，请教一下这个模组CPLD的自检流程以及触发告警的原因，是否时序有关系？
你好，CpldStatus的更新逻辑在general_hardware组件，其更新逻辑为周期向CpldTestReg属性关联的寄存器写数据然后再读取，如果连续三次写入的数据与预期不符，就会上报告警。
1 个赞
我们环境上是偶现的，只偶尔出现在给OS上下电的时候，过了一会儿就恢复了，这种偶现的有什么排查思路吗
结合general_hardware组件代码分析自检逻辑不受 OS 上电状态限制。当 OS 未上电时或者执行某些固件升级时未上电时间超过3分钟的限制，此时BCU的CPLD 无法读写，易导致自检超时失败，产生误告警。OS 正常上电后告警自动清除。
