CPU模组在线升级CPLD失败

xuzhijia · 2026 年3 月 4 日 06:28

问题描述

在web升级签完名的CPU模组的CPLDhpm包升级失败

环境信息

软件版本：[OpenUBMC2503]

尝试过的解决方案

已和客户确认，BMC通过LocalBus总线连接载板CPLD

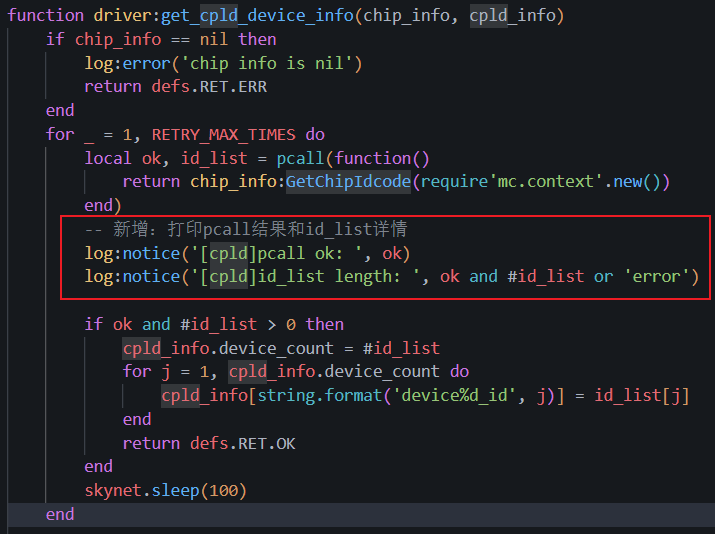

根据日志信息定位到出错的general_hardware/src/lualib/unit_manager/class/logic_fw/upgrade/drivers_api.lua下的get_cpld_device_info函数并新增了打印函数

发现id_list为空

请问下可能是什么原因导致的

ubmc_assistant · 2026 年3 月 4 日 06:34

答案内容由AI生成，仅供参考：

结论

升级失败的根本原因是：BMC 无法通过 JTAG 链路读取到 CPLD 的 IDCODE，id_list 返回为空，导致驱动判定无目标设备，升级中止。

这通常由以下两个主要原因之一引起：

硬件链路问题：JTAG 通路被模拟开关阻断，或 LocalBus 配置错误，导致 BMC 与 CPLD 之间通信链路不通。
CSR 配置错误：未正确配置 Cpld 或 Smc 组件的通信通道（BusType=LocalBus）、地址、通道号等参数。

解决方案建议

1. 检查并确保 JTAG 通路已切换至 BMC 控制

根据电路图，确认 模拟开关 的控制信号已由 BMC 正确拉高/拉低，使 JTAG 通路连接到 BMC 侧。
建议使用示波器或逻辑分析仪验证 JTAG_TMS、TCK、TDI 等信号是否正常。
可尝试手动下发命令强制切换通路（如有提供 API）。

2. 核查 CSR 中 Cpld 组件配置

确保 Cpld 对象的 CSR 配置正确，关键字段如下：

{
  Name = "BCU_CPLD1",
  BusType = "LocalBus",        -- 必须为 LocalBus
  Channel = 1,                 -- 对应 LocalBus 编号
  Address = 0x96,              -- I2C 地址（如通过 SMC 协议访问）
  ChipType = "CPLD",
  Protocol = "SMC",            -- 推荐使用 SMC 协议
  Supported = true,
  BaseOffset = "expr(0x100)",  -- 如用于汇聚访问
}

特别注意：若使用天池架构，推荐使用 SMC 协议 + LocalBus 与 CPLD 通信，而非直接 JTAG。

3. 验证硬件上电状态

确认目标 CPLD 已正常上电，无短路或电源异常。
检查复位信号是否释放。

4. 捕获并分析完整日志

收集完整的 app.log 和 ipmi.log，重点关注 hwproxy 模块是否有 I2C/JTAG 通信失败记录。

查找类似错误：

read failed: i2c.lua:117: response error
ioctl(CPLD_CMD_LOAD_CPLD) failed: 21

5. 参考类似问题解决方案

根据知识库中 “硬盘背板CPLD升级报错” 案例（topic_id=1977）：

“630版本升级失败的原因是因为硬件链路不通，330版本上升级没有报错，是因为软件没有检测这类错误，实际升级未生效。通过更换硬件，问题已解决。”

说明此类问题在新版本中因增强了链路检测而暴露出来，旧版本可能“静默失败”。

总结

项目	内容
问题现象	Web 升级 CPU 模组 CPLD 失败，进度 95%，`id_list` 为空
直接原因	`getChipIdcode()` 返回空列表，无法识别 CPLD 设备
根本原因	JTAG/LocalBus 通信链路异常或 CSR 配置错误
解决方案	① 检查模拟开关通路；② 核对 CSR 配置；③ 验证硬件状态
风险提示	若链路不通，即使固件签名验证成功，实际写入也不会生效

点击此处查看详细分析解答

CPU模组在线升级CPLD失败问题分析报告

问题概述

用户在使用 OpenUBMC2503 版本通过 Web 界面对 CPU模组的CPLD 进行 HPM 固件升级时，升级过程在 95% 左右失败，返回错误码 -1。相关日志显示升级流程能正常进入 PREPARE 和 PROCESS 阶段，但在执行 load_cpld_multi_supplier_mode 时，调用底层驱动获取 CPLD 芯片 IDCODE 失败，id_list 始终为空，最终导致升级中断。

关键日志分析

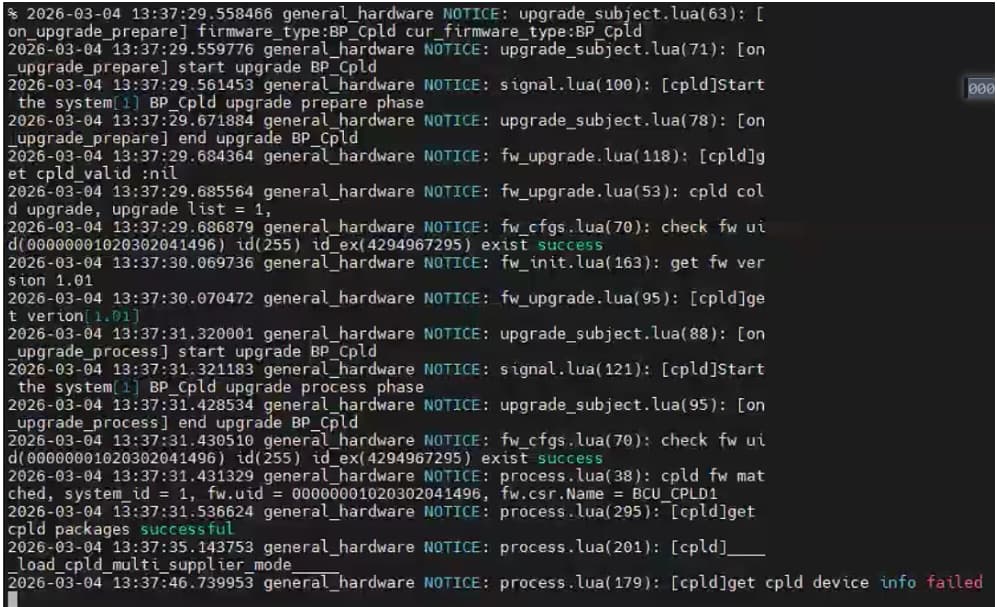

根据提供的日志信息，核心问题出现在以下流程中：

1. 升级阶段执行正常

[on_upgrade_prepare] start upgrade BP_Cpld
[cpld]Start the system[1] BP_Cpld prepare phase
...
[on upgrade process] start upgrade BP_Cpld
[cpld]Start the system[1] BP_Cpld upgrade process phase

升级流程已正确触发，BP_Cpld 固件类型识别无误。
固件包签名验证、解析等前置步骤成功完成。

2. 固件匹配成功

cpld fw matched, system id = 1, fw.uid = 00000001020302041496, fw.csr.Name = BCU_CPLD1
[cpld]get cpld packages successful

HPM 包中的固件与目标设备（BCU_CPLD1）成功匹配。
固件文件已正确加载。

3. 关键失败点：无法获取CPLD设备信息

[cpld]____load_cpld_multi_supplier_mode____
[cpld]get cpld device info failed

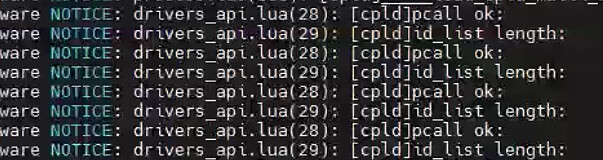

用户对 drivers_api.lua 中 get_cpld_device_info 函数增加了调试日志后发现：

[cpld]pcall ok: true
[cpld]id_list length:

pcall 执行成功（返回 ok: true），说明 Lua 调用未抛异常。
但 id_list 为空表（#id_list = 0），表明底层驱动调用 getChipIdcode() 返回了空列表。

根本原因分析

驱动调用路径清晰

general_hardware 模块通过 unit_manager 管理 CPLD 升级。

调用链为：

upgrade_subject → process.lua → drivers_api.lua → chip_info:getChipIdcode()

getChipIdcode() 是通过 hwproxy 服务访问底层硬件芯片的接口。

问题定位：JTAG 链路通信失败

id_list 为空表明 BMC 无法通过 JTAG 链路读取到任何 CPLD 芯片的 IDCODE。可能原因如下：

可能原因	分析说明	是否支持
1. 硬件链路不通（JTAG或LocalBus）	若 JTAG 总线未正确连通，或中间模拟开关未切换至 BMC 控制路径，则无法访问 CPLD。且用户提供的电路设计图显示使用了模拟开关，若控制逻辑未正确配置，BMC 将无法接管 JTAG 通路。	高可能性
2. CSR 配置错误	`Smc` 或 `Cpld` 对象的 CSR 配置中，若 `BusType`、`Address`、`Channel` 等参数错误，会导致 `hwproxy` 找不到正确的通信路径。例如，应配置为 `LocalBus` 而非 `I2C` 或 `JTAG` 直连。	需检查
3. CPLD 芯片未上电或处于复位状态	在升级过程中，若目标 CPLD 未正常供电或处于复位态，则无法响应 JTAG 指令。	可能
4. 多供应商模式兼容性问题	日志显示调用的是 `load_cpld_multi_supplier_mode`，该模式依赖精确的 IDCODE 匹配。若实际硬件 IDCODE 与 CSR 中定义不符，也可能导致识别失败。	但不应导致 id_list 为空

结论

升级失败的根本原因是：BMC 无法通过 JTAG 链路读取到 CPLD 的 IDCODE，id_list 返回为空，导致驱动判定无目标设备，升级中止。

这通常由以下两个主要原因之一引起：

硬件链路问题：JTAG 通路被模拟开关阻断，或 LocalBus 配置错误，导致 BMC 与 CPLD 之间通信链路不通。
CSR 配置错误：未正确配置 Cpld 或 Smc 组件的通信通道（BusType=LocalBus）、地址、通道号等参数。

解决方案建议

1. 检查并确保 JTAG 通路已切换至 BMC 控制

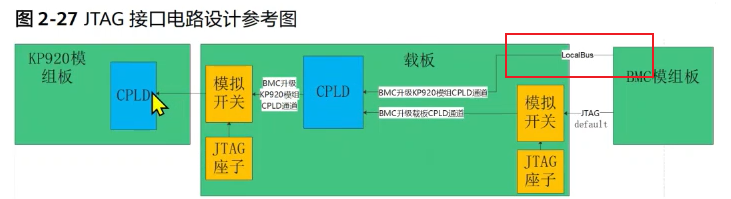

根据电路图，确认 模拟开关 的控制信号已由 BMC 正确拉高/拉低，使 JTAG 通路连接到 BMC 侧。
建议使用示波器或逻辑分析仪验证 JTAG_TMS、TCK、TDI 等信号是否正常。
可尝试手动下发命令强制切换通路（如有提供 API）。

2. 核查 CSR 中 Cpld 组件配置

确保 Cpld 对象的 CSR 配置正确，关键字段如下：

{
  Name = "BCU_CPLD1",
  BusType = "LocalBus",        -- 必须为 LocalBus
  Channel = 1,                 -- 对应 LocalBus 编号
  Address = 0x96,              -- I2C 地址（如通过 SMC 协议访问）
  ChipType = "CPLD",
  Protocol = "SMC",            -- 推荐使用 SMC 协议
  Supported = true,
  BaseOffset = "expr(0x100)",  -- 如用于汇聚访问
}

特别注意：若使用天池架构，推荐使用 SMC 协议 + LocalBus 与 CPLD 通信，而非直接 JTAG。

3. 验证硬件上电状态

确认目标 CPLD 已正常上电，无短路或电源异常。
检查复位信号是否释放。

4. 捕获并分析完整日志

收集完整的 app.log 和 ipmi.log，重点关注 hwproxy 模块是否有 I2C/JTAG 通信失败记录。

查找类似错误：

read failed: i2c.lua:117: response error
ioctl(CPLD_CMD_LOAD_CPLD) failed: 21

5. 参考类似问题解决方案

根据知识库中 “硬盘背板CPLD升级报错” 案例（topic_id=1977）：

“630版本升级失败的原因是因为硬件链路不通，330版本上升级没有报错，是因为软件没有检测这类错误，实际升级未生效。通过更换硬件，问题已解决。”

说明此类问题在新版本中因增强了链路检测而暴露出来，旧版本可能“静默失败”。

总结

项目	内容
问题现象	Web 升级 CPU 模组 CPLD 失败，进度 95%，`id_list` 为空
直接原因	`getChipIdcode()` 返回空列表，无法识别 CPLD 设备
根本原因	JTAG/LocalBus 通信链路异常或 CSR 配置错误
解决方案	① 检查模拟开关通路；② 核对 CSR 配置；③ 验证硬件状态
风险提示	若链路不通，即使固件签名验证成功，实际写入也不会生效

建议操作顺序：

检查并确认 JTAG 模拟开关控制逻辑正确；
核实 CSR 中 Cpld 和 Smc 配置；
使用 ipmitool 或调试命令测试底层通信；
若仍失败，建议抓取 i2c-tool 或 jtag-tool 层面的底层通信日志进一步分析。

如需，可提供典型 CSR 配置模板用于比对。

lisongwei · 2026 年3 月 4 日 06:42

首先log的使用方法有问题，这个是格式化打印函数，应当为log:notice(‘[cpld]pcall ok: %s’, ok)''这样。

其次如果确认此处的pcall有问题，建议先检查一下chip_info的配置是否正确。该变量来自于CSR文件中LogicFirmware对象的ChipInfo属性，检查下该属性是否正确配置。

xuzhijia · 2026 年3 月 4 日 07:04

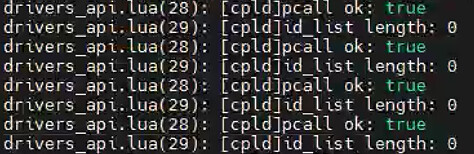

id_list确实为空

目前配置ChipInfo配置的为JtagOverLocalBus_1下的Cpld_1,其他配置也均已列出，现在id_list为空，也就是说可能是Cpld_1的链路配置错误？

“JtagOverLocalBus_1”: {
“Chips”: [
“Cpld_1”
]
}

“Cpld_1”: {
“HealthStatus”: 0
},
“LogicFirmware_BCU_1”: {
“UId”: “00000001020302041496”,
“Name”: “BCU_CPLD1”,
“Manufacturer”: “Huawei”,
“Version”: “#/Accessor_LogicVerId.Value”,
“Location”: 6288,
“UpgradeChip”: “#/Cpld_1”,
“ChipInfo”: “#/Cpld_1”,
“Routes”: “#/Accessor_JtagSwitch.Value”,
“DefaultRoute”: 0,
“FirmwareRoute”: 1,
“ValidMode”: 0,
“ValidAction”: 0,
“SoftwareId”: “CPLD-BC82AMDT”
},
“LogicFirmware_BCU_2”: {
“Name”: “BCU_CPLD2”,
“Manufacturer”: “Huawei”,
“Version”: “#/Accessor_Cpld2VersionID.Value”,
“Location”: 6293,
“UpgradeChip”: “#/Cpld_1”,
“ChipInfo”: “#/Cpld_1”,
“Routes”: “#/Accessor_JtagSwitch.Value”,
“DefaultRoute”: 0,
“FirmwareRoute”: 2,
“SoftwareId”: “CPLD-BC82AMDT”
},
“Accessor_JtagSwitch”: {
“Chip”: “#/Smc_ExpBoardSMC”,
“Offset”: 469776896,
“Size”: 1,
“Mask”: 255,
“Type”: 0,
“Value”: 0
},

lisongwei · 2026 年3 月 4 日 08:09

GetChipIdCode正常执行了，但是返回结果为空。可能的情况有两种：CSR中配置的硬件链路不正确（例如JtagOverLocalBus_0/JtagOverLocalBus_1这种），或者硬件链路本身异常，需要排查一下

排查后可以使用这个命令直接调用GetChipIdCode接口检查结果：
mdbctl call Cpld_1_010101 bmc.kepler.Chip.JtagTarget GetChipIdcode 0（将Cpld_xxxx换成对应的器件）

xuzhijia · 2026 年5 月 29 日 09:35

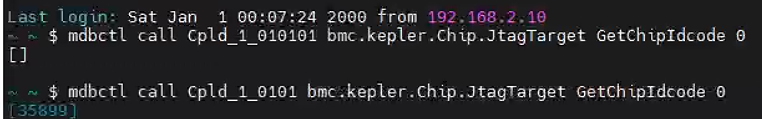

你好，现在是调用该方法CPLD_1_010101为空，CPLD_1_0101为35899，这说明了什么问题？

hardware全部升级日志如下


2000-01-01 00:16:22.417066 general_hardware NOTICE: upgrade_subject.lua(63): [on_upgrade_prepare] firmware_type:BP_Cpld cur_firmware_type:BP_Cpld
2000-01-01 00:16:22.417288 general_hardware NOTICE: upgrade_subject.lua(71): [on_upgrade_prepare] start upgrade BP_Cpld
2000-01-01 00:16:22.417459 general_hardware NOTICE: signal.lua(100): [cpld]Start the system[1] BP_Cpld upgrade prepare phase
2000-01-01 00:16:22.520021 general_hardware NOTICE: upgrade_subject.lua(78): [on_upgrade_prepare] end upgrade BP_Cpld
2000-01-01 00:16:22.529659 general_hardware NOTICE: fw_upgrade.lua(118): [cpld]get cpld_valid :nil
2000-01-01 00:16:22.530430 general_hardware NOTICE: fw_upgrade.lua(53): cpld cold upgrade, upgrade list = 1,
2000-01-01 00:16:22.531246 general_hardware NOTICE: fw_cfgs.lua(70): check fw uid(00000001020302041496) id(255) id_ex(4294967295) exist success
2000-01-01 00:16:22.886038 general_hardware NOTICE: fw_init.lua(163): get fw version 1.01
2000-01-01 00:16:22.886244 general_hardware NOTICE: fw_upgrade.lua(95): [cpld]get verion[1.01]
2000-01-01 00:16:24.079968 general_hardware NOTICE: upgrade_subject.lua(88): [on_upgrade_process] start upgrade BP_Cpld
2000-01-01 00:16:24.081265 general_hardware NOTICE: signal.lua(121): [cpld]Start the system[1] BP_Cpld upgrade process phase
2000-01-01 00:16:24.179300 general_hardware NOTICE: upgrade_subject.lua(95): [on_upgrade_process] end upgrade BP_Cpld
2000-01-01 00:16:24.179820 general_hardware NOTICE: fw_cfgs.lua(70): check fw uid(00000001020302041496) id(255) id_ex(4294967295) exist success
2000-01-01 00:16:24.180097 general_hardware NOTICE: process.lua(38): cpld fw matched, system_id = 1, fw.uid = 00000001020302041496, fw.csr.Name = BCU_CPLD1
2000-01-01 00:16:24.258169 hardware ERROR: tar.c(664): __extract_file: lchown on file(cpld01.vme) failed!
2000-01-01 00:16:24.259773 hardware ERROR: tar.c(664): __extract_file: lchown on file(valid01.vme) failed!
2000-01-01 00:16:24.261039 hardware ERROR: tar.c(664): __extract_file: lchown on file(cpld02.vme) failed!
2000-01-01 00:16:24.262823 hardware ERROR: tar.c(664): __extract_file: lchown on file(valid02.vme) failed!
2000-01-01 00:16:24.302264 hardware ERROR: tar.c(664): __extract_file: lchown on file(cpld03.vme) failed!
2000-01-01 00:16:24.302900 hardware ERROR: tar.c(664): __extract_file: lchown on file(valid03.vme) failed!
2000-01-01 00:16:24.303333 general_hardware NOTICE: process.lua(295): [cpld]get cpld packages successful
2000-01-01 00:16:27.843131 general_hardware NOTICE: process.lua(201): [cpld]_____load_cpld_multi_supplier_mode_____
2000-01-01 00:16:39.166262 general_hardware NOTICE: process.lua(179): [cpld]get cpld device info failed

现在仍然是[cpld]get cpld device info failed，但多了 tar.c(664): __extract_file: lchown on file(cpld01.vme) failed!的报错
