【小白学习】个人购入 MCX454A-FCAT，NCSI over MCTP/PLDM 支持与适配

交流互助区
1

各位好，我是 openUBMC 新手，想做一个小实验：让 BMC 通过 NCSI over MCTP/PLDM 管理 Mellanox ConnectX-4 网卡。
设备是个人购买的 MCX454A-FCAT（如有部件号理解错误请指正）。

目标

  • 在不依赖厂商私有命令的前提下，验证 标准协议链路（MCTP + PLDM / NCSI） 能否正常打通并做基础管理（发现、FRU/监控、链路状态等）。

环境

  • BMC：openUBMC

  • 网卡：MCX454A-FCAT

  • 总线/链路：PCIE

我在查资料时看到，这款网卡支持 MCTP over PCIe 和 MCTP over SMBus，固件版本也符合要求。
目前我尝试做适配，小白的角度主要是参考 CX6/CX4 的 CSR 文件，把配置复制并稍作修改后，PCIe 信息已经能正常显示。
但接下来不知道具体还要做哪些步骤。希望能了解一份从零开始完整、清晰的“自购网卡适配流程”，
尤其是针对个人环境，而不是企业预配套的那种。（因为看社区教程资料还是有点懵）

支持standby供电的riser卡，如何控制pcie槽位上下电
2

目前我也是以个人角度去玩一玩，所以需要的是个人思路角度，通过各种手段适配。具体细节都没学过，初步接触openUBMC，有点小兴趣。

3

参考资料：网卡适配指南 | 文档中心 | openUBMC

4

hi，其实看这个并不能满足我的疑问。

{
“FormatVersion”: “3.00”,
“DataVersion”: “3.00”,
“Unit”: {
“Type”: “PCIeCard”,
“Name”: “PCIeCard_1”
},
“ManagementTopology”: {
“Anchor”: {
“Buses”: [
“I2cMux_Chan”
]
},
“I2cMux_Chan”: {
“Chips”: [
“Chip_TempChip”
]
}
},比如sr开头这个。以及

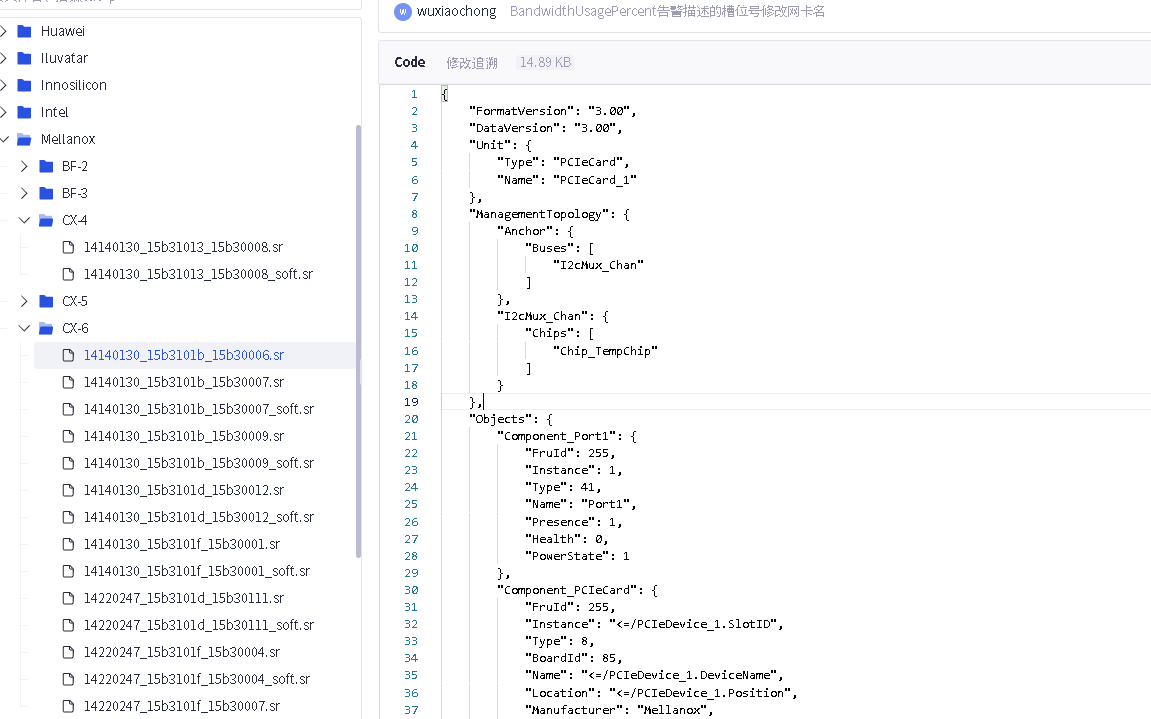

image1151×719 14.4 KB
这种

5

我的疑问是如何实现mctp over pcie或者mctp over smbus适配，看样子是通过sr进行适配，适配后有类似openbmc那种工具进行探测吗，有没有工具提供探测比如kernel或者其他功能。以及上面I2CMUX_那些信息如何理解， “I2cMux_Chan”: { “Chips”: [ “Pca9555_PCIe” ] } },

这种又如何理解

6

硬件自描述文件(CSR) | 文档中心 | openUBMC

这里的“I2cMux_Chan”其实就是上一层传下来的链路，依赖的其实是上一层，这里应该随便叫什么名字都可以，比如上一层传下来是i2c2，那它这个哪怕起名叫i2c5实际操作起来也是i2c2。不过这里叫I2cMux_Chan是因为他是pca9545多路复用下的一个通道。

具体你可以搜索"Bom": “14140130” ，你可以在其他sr文件里看到类似这样的，下面这个其实就是你这个网卡sr的上一层了。

		"Connector_PCIE_1": {
			"Bom": "14140130",
			"Slot": 1,
			"Position": 1,
			"Presence": 0,
			"Id": "",
			"AuxId": "",
			"Buses": ["I2cMux_Pca9545_PCA9545_1"],
			"SystemId": "${SystemId}",
			"ManagerId": "${ManagerId}",
			"ChassisId": "${ChassisId}",
			"SilkText": "PCIE_SLOT1",
			"IdentifyMode": 2,
			"Container": "",
			"Type": "PCIe"
		},

这个要去看network_adapter这个仓库，里面有个hardware_config的目录，下面会存放不同型号卡的相关协议。
