南向适配网迅网卡经验分享
一、网迅1GE网卡适配：
网迅1GE系列网卡目前有6款，如上表所示。网卡对外名称SFX00HT中X表示网卡LAN口数量，H表示高质量高性能版本。以下分享内容以网迅SF400HT网卡适配为例。
1、csr准备
代码版本：2509版本，conan 2.0。
测试环境：基于米尔开发板，选用i2c_8与网卡smbus直连。

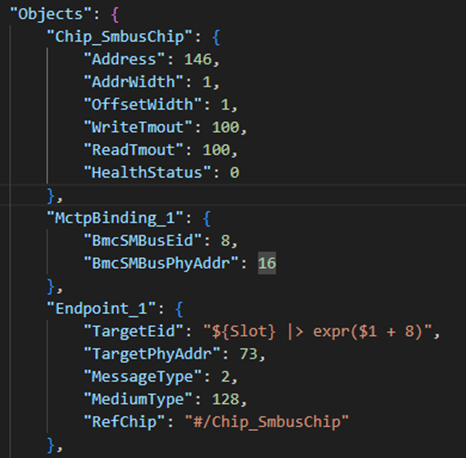

具体操作：首先根据网卡四元组新增sr文件14140130_80880107_80880402.sr，其中Compatible属性决定后测试中是否发送ncsi cmd，需要添加；sr文件中添加MctpBinding和Endpoint对象，用于自发现时创建smbus通信所需的endpoint对象；在profile.txt中添加文件路径。
2、构建出包

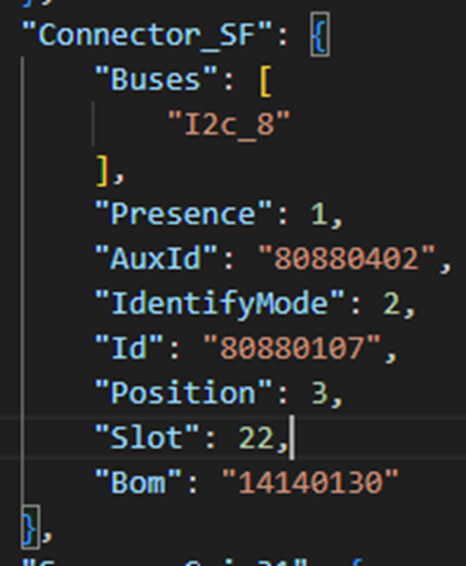

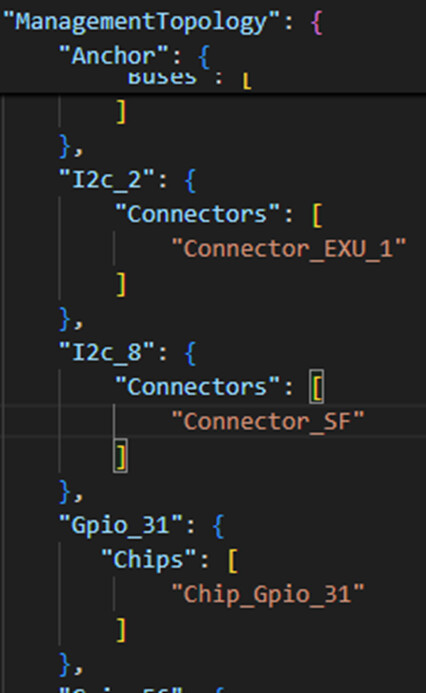

修改root.sr：配置I2c_8拓扑，新增Connector对象挂载在I2c_8总线下，Connector对象配置中选择非天池模式加载，通过拼接Bom、Id、AuxId适配sr文件寻找下一级板卡。修改完成后参考devmon组件下临时出包流程文档构建出包。
3、ncsi测试
注：以下流程描述基于库上main分支代码进行，所有不带devmon自动加载服务，如果有需要可以手动拉取合入PR_235的提交，重新构建出包升级后就会自动加载devmon服务，这种情况下开发板启动后不需要其他操作，可以直接追踪查看smbus报文。
开发板上电后跳转到/opt/bmc/apps/devmon/路径下手动挂载devmon服务，通过mdbctl中lsobj Connector命令查看root.sr新增Connector对象操作是否成功，lsprop Connector命令查看Connector对象的Id和AuxId是否和网卡四元组匹配。如果不匹配那么通过setprop命令根据网卡四元组信息修改Id和AuxId。

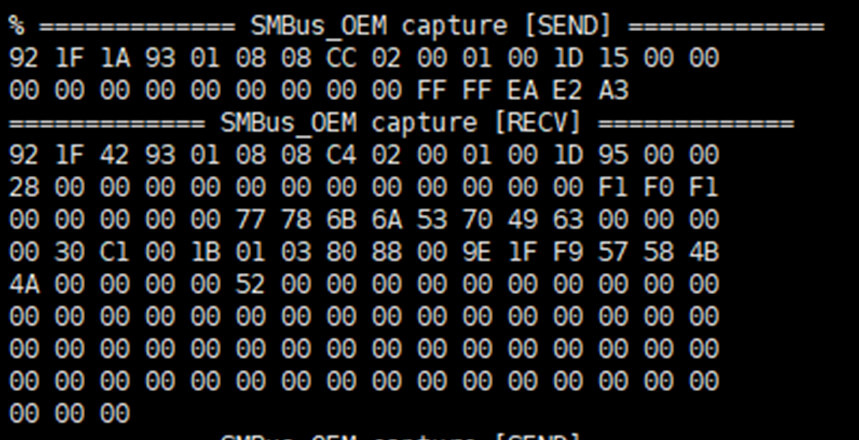

然后setprop命令修改Connector对象的Presence属性，先清零再置一，触发重新自发现。自发现成功后bmc会向网卡发送ncsi cmd，通过attach mctpd和tracemctp start可以追踪打印smbus通信的完整报文内容。

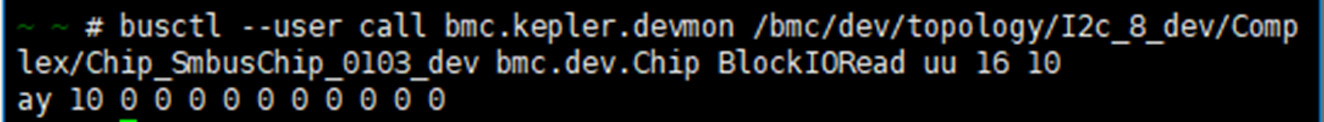

如果mctpd资源树发现endpoint上树失败，但devmon组件chip上树成功，那么可以向devmon组件资源树上Chip发送BlockIORead请求验证iic连接是否异常。
4、添加一条ncsi cmd
如果目前库上已经支持的ncsi over mctp cmds无法满足实际需求，那么可以自己添加ncsi cmd。

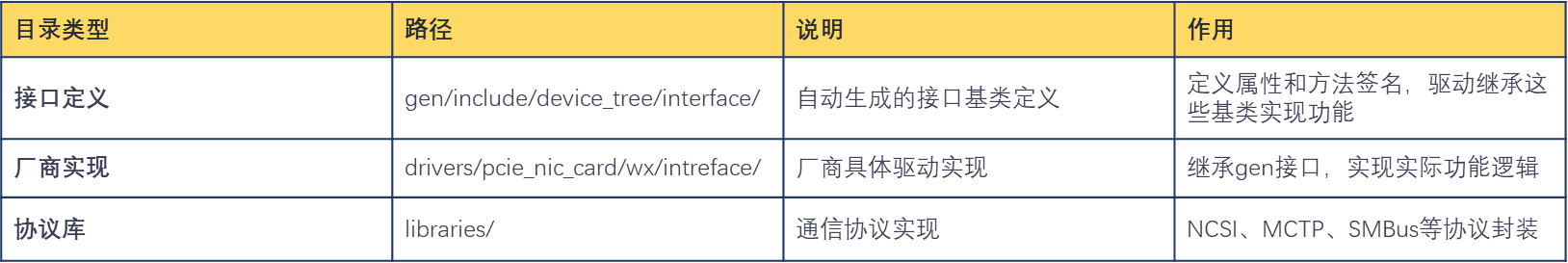

这个表格是驱动代码结构目录，我们只需要在协议库中添加预期的cmd接口定义和声明即可，接下来以添加标准协议命令get_parameters cmd为例。

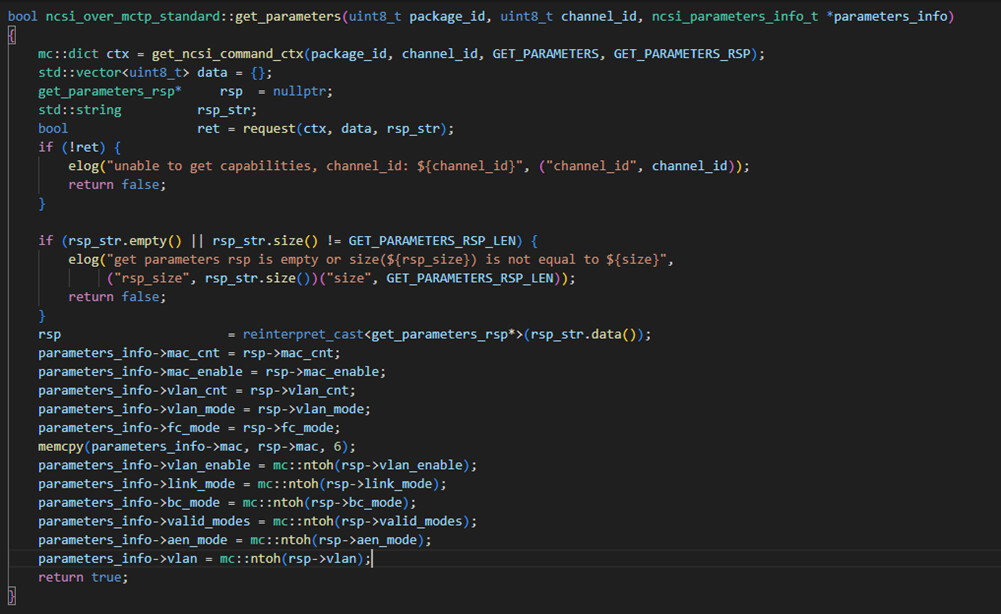

首先在协议库下ncsi_over_mctp_standard.cpp中添加cmd接口get_parameters()，其中通过get_ncsi_command_ctx创建并返回一个简单配置了req header的req_context。然后通过request()接口发送req packet，如果新增的ncsi cmd有payload data需要传输，那么可以通过传参data数组将payload_data传入request()接口进行拼接。request()接收rsp_packet后会保存到rsp_str返回，对其进行类型强转后可以进一步处理，例如：保存某些指定字段信息到全局。

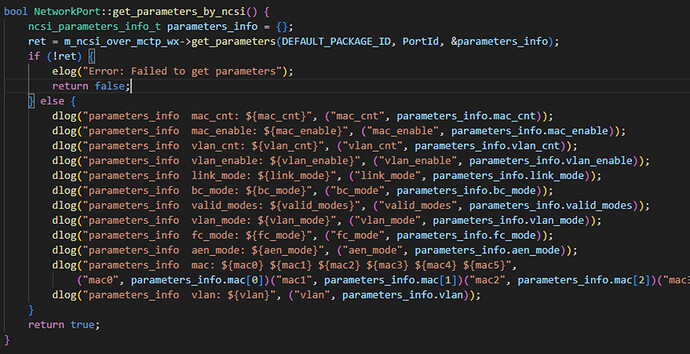

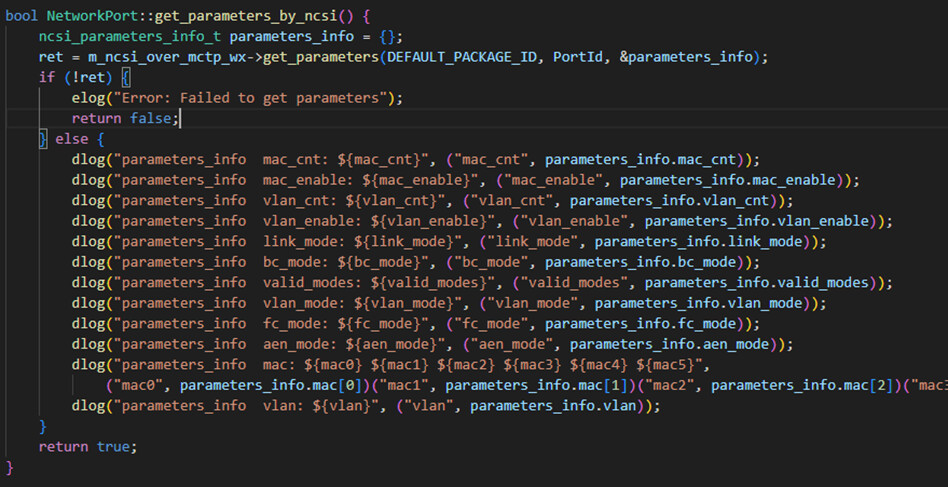

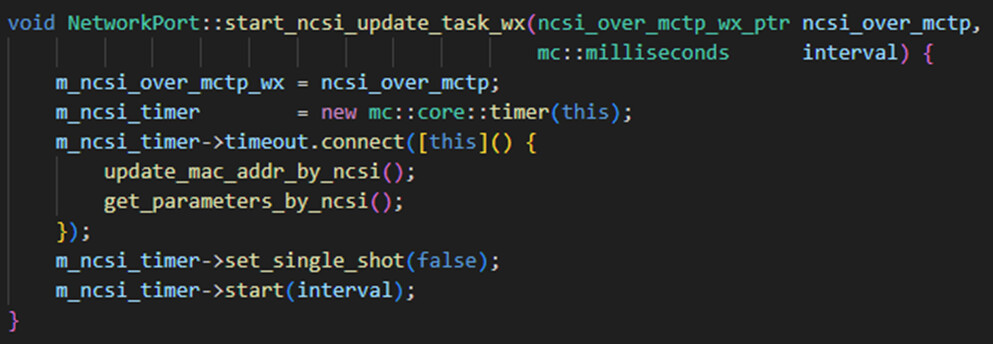

在添加了ncsi cmd定义接口后，如果有需要，那么可以network_port.cpp中添加相关调用测试函数get_parameter_by_ncsi()，然后在start_ncsi_update_task_wx()接口中调用。
二、服务器VDM测试
【测试环境】鲲鹏920服务器和网迅25GE网卡联调
【bmc固件】基于2509版本编译出包
【测试步骤】修改component_drivers组件下start_ncsi_protocol()接口，修改mctp_object的操作代码：传参中的phy_addr通过网卡四元组换算得到；因为是使用PCIe协议进行测试，所以mctp()接口传参中的position不需要。完成以上修改后，component_drivers组件会创建vdm通信所需的endpoint对象。服务器升级完成后可以通过attach mctpd和tracemctp start命令追踪查看服务器收发的Mctp over PCIe报文完整内容。
【备注】如果在服务器启动后查看mctpd资源树上还是没有endpoint对象，那么还可以使用另一种方法：通过network_adapter组件创建endpoint对象。

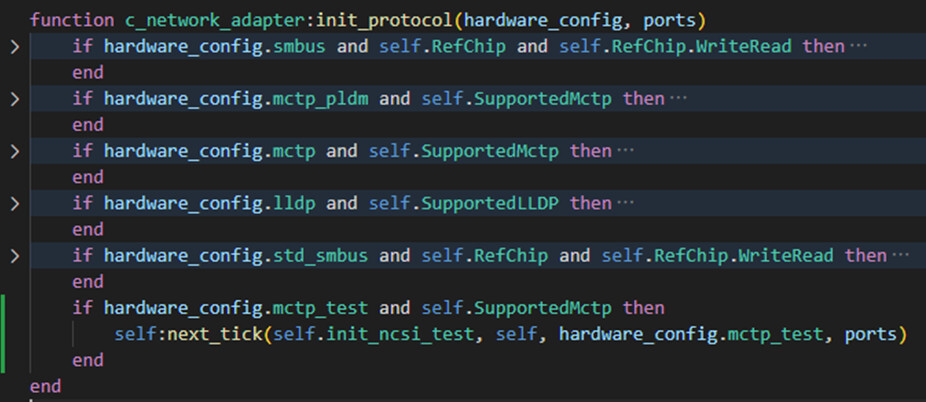

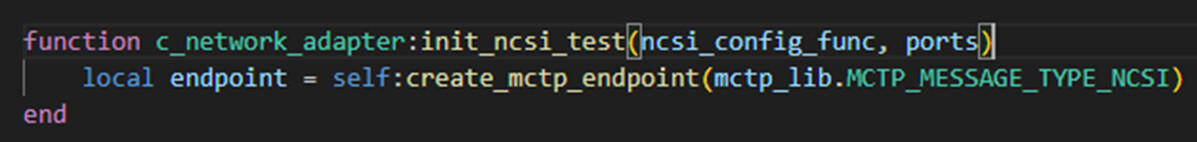

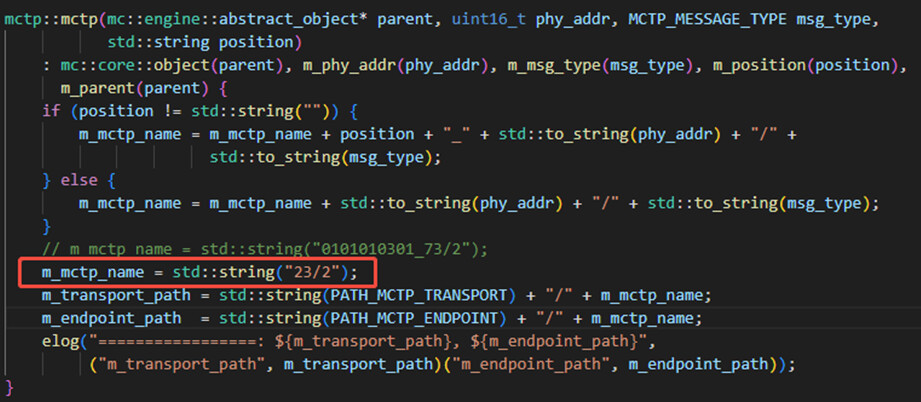

新增14140130_80885025_80881000.sr文件，其中SupportedMctp配置为true，model配置为FF5025（参考E810.lua新增），用于触发network_adapter组件中init_protocol()接口执行进入mctp_test分支，通过create_mctp_endpoint()接口创建endpoint对象。修改component_drivers组件mctp()接口中m_mctp_name变量内容，指定后续devmon组件请求的endpoint对象为network_adapter组件创建的endpoint对象。
三、遇到的问题
以下问题中备注”已修复“的表示该问题在库上main分支已经被修复，可以直接同步库上对应提交。
【1】构建出包时提示manifest/build/product/BMC/openUBMC/rootfs/include下缺少profile.txt。

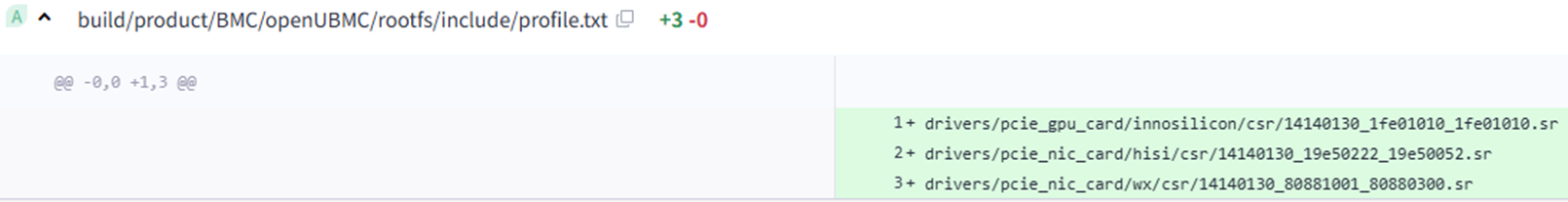

解决办法：参考manifest组件适配南向设备树 PR_235提交，新增profile.txt。
【2】ncsi_over_mctp_wx中的ncsi cmd发包内容异常。（已修复）

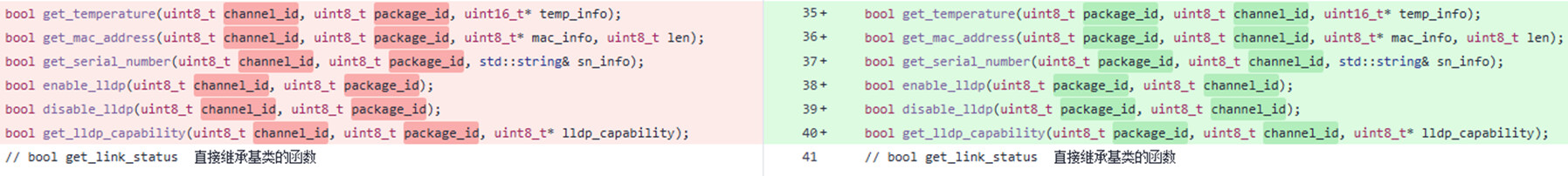

解决办法：排查后确认是代码中cmd接口的传参错误，package_id和channel_id顺序反了。修改cmd接口定义和声明时的传参顺序即可，或者修改调用时的实际传参顺序。
【3】ncsi_over_mctp_over_smbus cmds测试过程中提示段错误，同时devmon服务被卸载。（已修复）

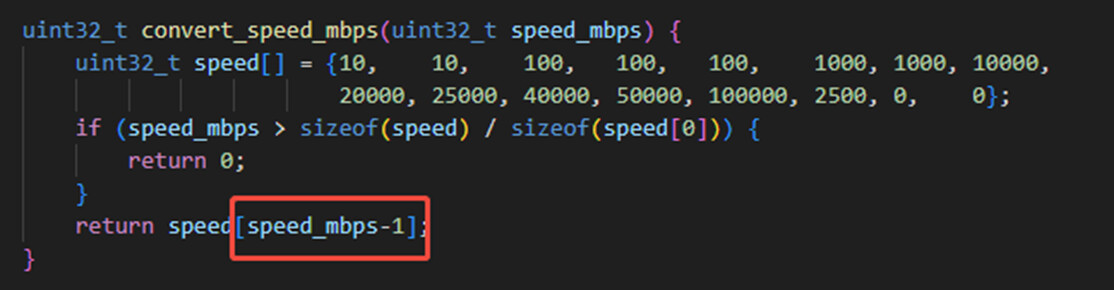

解决办法：网卡在link_down时响应get_link_status cmd的rsp中speed_and_duplex字段会为0，这导致openubmc代码中数组索引越界从而出现段错误，devmon内存越界从而被卸载。在convert_speed_mbps()接口中补充一个spped_mbps是否为零的判断即可，如果为零则提前返回0。
【4】开发板上测试ncsi_over_mctp_over_smbus时endpoint上树mctpd失败。（已修复）
解决办法：这个问题出现在使用2506版本代码时，可以通过inject手动注入endpoint。更新到2509版本后不会遇到这个问题。
【5】devmon服务未加载导致网卡自发现失败。

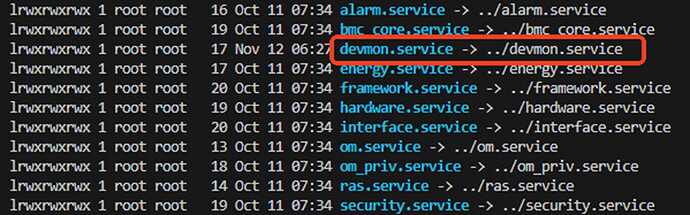

解决办法：拉取同步manifest组件PR_235的更新，即可增加启动过程中demon服务自动加载的操作。需要注意的是multi-user.target.wants文件夹下的devmon.service并不是一个文本文件，而是multi-user.target.wants同级目录下devmon.service文件的软链接。如果同步更新后还是加载失败，那么可以在开发板（服务器）启动后跳转到/opt/bmc/apps/devmon/路径手动加载devmon服务，然后通过setprop命令修改Connector对象的Presence属性，通过清零置一触发重新自发现。
