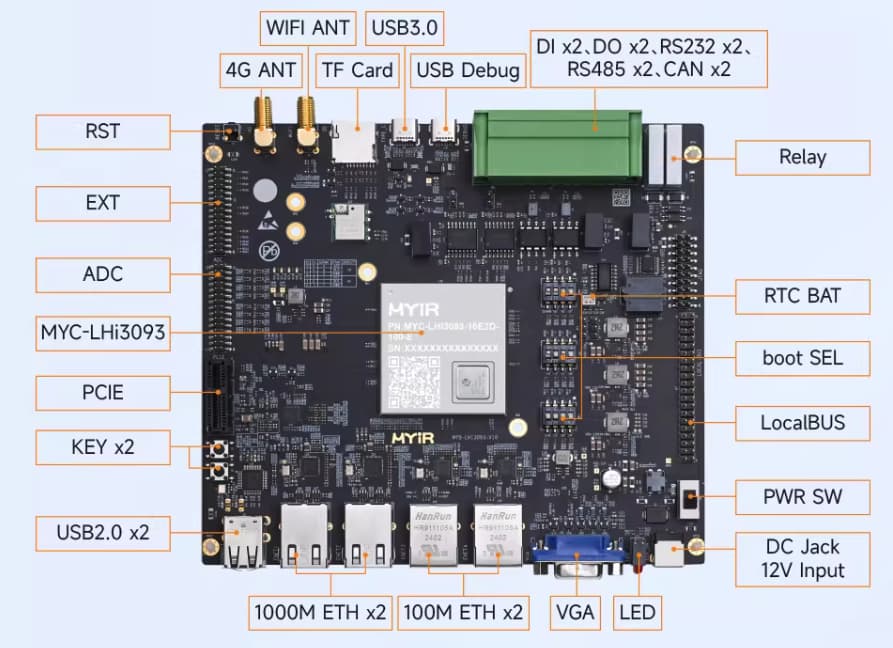

环境：米尔3093开发板
目标：开发PCIe x4的raid卡，使用 mctp over smbus 协议
请教一个问题：
我现在手上有一块料尔Hi3093开发板，已经刷上OpenUBMC固件，可以正常运行2509版本OpenUBMC。
但是开发板上只有一个 x1 的pcie槽，我想适配一张 x4 的HBA raid卡，可以在板上外接一个pcie扩展槽来实现吗？如果可以接上，可以在这个pcie槽上走 mctp over smbus协议不？
要看带内os是否可以识别到该pcie卡，并且分配其使用的eid。分配了bmc才可以去带外通信
第一：一楼说法应该是不准确的。
第二：你如果要把BMC作为ep设备，这个东西硬件要改线。有个时钟信号除非加扩展版，或者改线才行，还有一些其他信号，但是顶多影响传输稳定性，核心就是时钟信号线。要么让米尔电子给你改，要么让他们再打板个ep设备。bmc sdk设备树都是默认配置，时钟信号那些东西和sdk无任何关联，本质更多的pcie是由硬件布线决定，rx tx这种交换延长线很多，但是核心问题不是这块，而是其他硬件信号。
注：从参考电路看，当前 CLK_PCIE1_*_100M 是板端输出到连接器侧的 100 MHz 参考时钟实现，符合板端作为 RC/主板给下游设备供 REFCLK 的思路；若要把 Hi3093 做成 EP 插到宿主，按常规 Common Refclk 架构需要改为由宿主向 EP 提供 REFCLK，因此通常需要改线或增加时钟 MUX/Buffer（否则只能寄希望于 SRIS/SRNS，通用 PC 平台成功率不高）。
第三：作为ep后走mctp over pcie或者smbus 其实是pcie 上有smbus信号，如果是是mctp over pcie，那就是需要cpu 本身支持，也即是cpu RTL CORE 需要支持pcie下发的tlp包含vdm，这是第一点，第二点是支持了还需要bios开启这个功能，第三除了CPU rc端要支持，并且两端 EP（Hi3093 和目标设备）都支持对应的 MCTP over PCIe 绑定行为。
注：VDM 属于 PCIe Message TLP 类型，是否可用首先取决于 Root Port/RC（CPU 或 PCH 内的 PCIe 控制器 IP）是否实现并对软件暴露相关收发/路由能力；其次取决于 BIOS/平台是否启用允许该类消息通过；最后还依赖 OS/驱动是否实现 MCTP over PCIe transport。
第四：如果是mctp over smbus，那应该直接走smbus，而不是关注pcie上的smbus，你说扩展再插HBA raid卡，这是典型的错误思维，pcie上的smbus不是在pcie config寄存器上面，而是固定地址寄存器，就是smbus信号，你转接一个，最多是转接卡转接了pcie的信号线而已。mctp over smbus本质也不是必须走在pcie上金手指上，我们常说的pcie金手指不仅仅上面只有pcie 信号，还有一些其他信号，GPU上就有smbus，或者其他固定地址寄存器，还有有些桥片上pcie 还附带了其他相关固定地址寄存器。你可以理解是总线提供了地址，而不是寄存器提供了地址，寄存器本身是不存在地址的。有些cpu的总线地址转换其实内部rtl包含了MMIO控制器。
第五：真正你要想完全学习开发openUBMC，这块板子必须要做成ep设备。
3 个赞
第三点：我看到开发板上的pcie控制器，都是支持ep模式的，是否就可以理解为第三点有可能走得通？

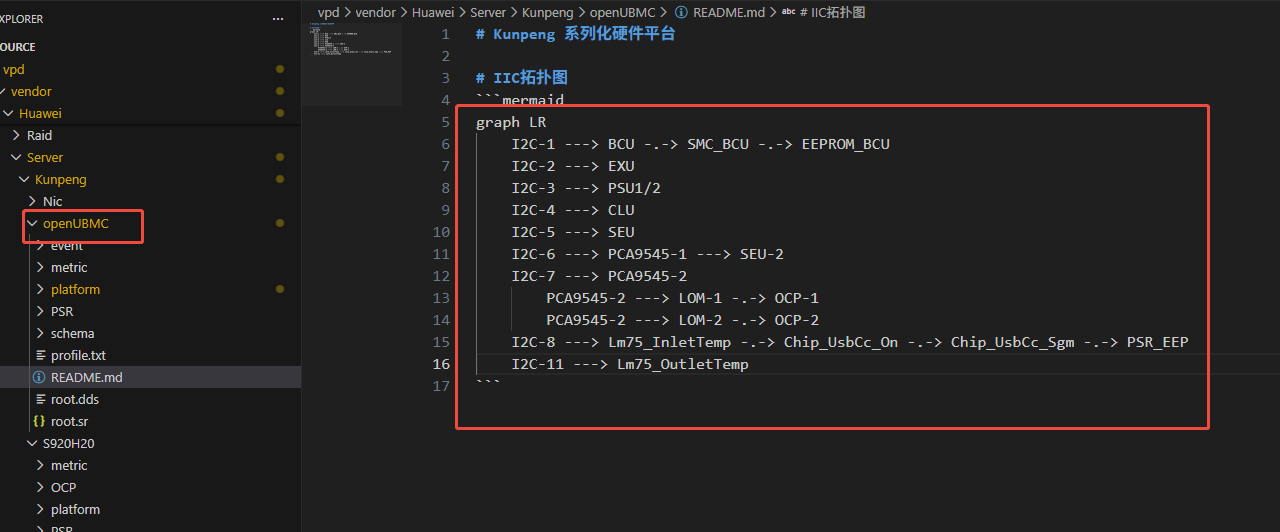

关于第四点，有两点不成熟的想法，是否可以修改社区版本的sr拓扑，来使得pcie口也能走smbus与HBA raid 走 i2c交互
另一点就是： 如果以上方法不可行，是否可以pcie口只供电，通过从HBA raid卡上飞两条 i2c 线出来，接到开发板上的 gpio口上，这样通过这两飞线来交互，当然前提是需要HBA卡也支持。
请指教，谢谢。
我再详细解释下把：
1.pcie硬件链路核心数据传输是通过差分信号，你说走pcie和raid卡通信，那是raid卡内部要重新设计了，走pcie再通过bar空间转发给固件，这种设计模式尤其是依赖驱动，而且ep和ep之间直接通信，那是需要dma引擎以及点对点绕过host 内存需要pcie switch，不然会出现一致性问题，比如博通的plx 8749，88096。如果说就单纯作为RC来说倒是可以这样做，但是业界不存在BMC作为RC。 所以EP和EP通信，也是疑难点非常多，也是没必要做的事情，其次EP和EP通信确实存在，那是GPU direct storage，比如英伟达的GDS，通过pcie switch 绕过主机内存直接和存储通信，或者fpga和存储进行点对点通信，但是对于intel CPU来说，目前这种做法顶多是把CPU压力降低了，延迟并没有降低太多。
2.业界BMC都是EP模式，包括社区软件层面默认配置版本，芯片本身功能不用过分关注，只是寄存器配置。
3.社区版本不管怎么变都只是软件层面配置，你现在是硬件层面都没有链路可走，如何讨论软件层面。
4.不要纠结PCIE，单纯PCIE不可能和smbus连接通信。这是规范和标准问题，PCIe 连接器上可能带 SMBus/I2C 的 sideband 引脚，那是独立于 PCIe 协议的两根线（时钟/数据），走的是 I2C/SMBus 电气与寻址规则；
5.硬件怎么做是硬件要考虑的，链路能对的上，那就是可以通信。
