支持standby供电的riser卡，如何控制pcie槽位上下电

Hardware SIG
1

背景：

适配一张DPU卡，客户要求S5独立供电，且能支持整卡上下电操作。

操作：

使用UID为“00000001040302023942”的riser卡，插入standby电源，支持S5独立供电。

问题：

支持standby独立供电的riser卡，如何控制pcie槽位上下电？

通过Pca9555寄存器控制还是扩展板CPLD控制？

2

答案内容由AI生成，仅供参考：

支持 Standby 供电的 Riser 卡如何控制 PCIe 槽位上下电

根据提供的背景与文档信息，针对支持 S5 独立供电的 Riser 卡（UID: 00000001040302023942），实现对 PCIe 槽位的独立上下电控制，其控制方式和实现机制如下。

:wrench: 背景总结

  • 目标：实现对 DPU 卡的 S5 状态独立供电，并支持整卡上下电操作。
  • 硬件配置：使用支持 Standby 供电的 Riser 卡，允许服务器在主电源关闭（S5）状态下，仍为插在 Riser 上的 PCIe 卡（如 DPU 卡）提供供电。
  • 需求核心：客户要求具备 独立控制 PCIe 槽位上下电 的能力，以实现按需启停 DPU 卡。

:white_check_mark: 控制方式：通过 PCIeSlot 对象新增 PowerControl 方法实现，不依赖 Pca9555 寄存器或 CPLD 直接控制

1. 控制主体：资源协作接口 bmc.kepler.Systems.PCIeSlot

根据文档 【已评审】新增资源协作接口管理PCIe卡热插拔 中的说明：

“新增方法 PowerControl，通过参数控制槽位上下电状态。”

这意味着：

  • PCIe 槽位的上下电控制已抽象为标准接口：PCIeSlot.PowerControl(On | Off)。
  • 该方法为软件层面的标准接口，由 BMC（通过 Bmc Kepler 平台）统一管理。
  • 实现层面是通过配置 PCIeSlot 对象的 PowerControl 方法来触发底层硬件动作。
{
  "接口": "bmc.kepler.Systems.PCIeSlot",
  "方法": "PowerControl",
  "参数": "On / Off",
  "说明": "设置槽位电源状态。On：供电；Off：断电"
}

2. 底层执行：可能由 CPLD 或专用电源控制器实现，而非 Pca9555

虽然 Riser 卡上常集成 Pca9555 作为 GPIO 扩展器，但根据上下文分析：

Pca9555 主要用于 I/O 信号监测和控制（如写保护、板 ID 读取、电压告警），不具备主电源通断控制能力。

:white_check_mark: 关键证据：

  • Pca9555 被描述为 GPIO 扩展芯片，用于数字输入/输出控制（I²C I/O expander）。
  • 在 Riser 卡上的典型应用包括：
    • 读取 PCB ID（通过 Accessor_PcbID）
    • 监控 3.3V 电压状态（Event_Riser3V3Event）
    • 控制 Eeprom 写保护（Accessor_IEUWP）
  • 文档中明确指出，电源控制需新增独立属性或方法，而非复用现有 GPIO 控制逻辑。

:cross_mark: 排除 Pca9555 作为电源主控的原因：

  • 无任何文档提及 Pca9555 可直接驱动大电流电源通断。
  • 其 I²C 地址 0x4c 和功能定位为信号管理，非电源开关控制器。

:white_check_mark: 更合理的实现方式：扩展板 CPLD 或专用电源管理 IC

  • Riser 卡上的 CPLD 可编程实现电源时序控制。
  • 支持 Standby 供电的 Riser 卡通常内置电源管理逻辑，由 BMC 下发指令后，CPLD 控制 FET 开关实现对指定槽位的通断电。

此过程可通过 PowerControl 方法调用实现，由 BMC 内部模块（如 hwproxy）转发至 CPLD。

:puzzle_piece: 实现流程（基于 openUBMC 架构）

  1. 硬件识别：

    • Riser 卡加载时，BMC 识别其 UID 并匹配为支持 Standby 供电的型号。
    • 加载对应的 RiserCard CSR 配置对象（如 RiserCard_SEU1）。

  2. PCIe Slot 映射：

    • 通过 PCIeSlot 对象绑定物理槽位（Slot = 1）与 DPU 卡（DPUCard_1）。

  3. 调用控制接口：

    • 使用资源协作接口发起控制命令：
      POST /redfish/v1/Chassis/1/PCIeSlots/1/PowerControl
Body: {"State": "Off"}
    • 或通过 IPMI/BMC CLI 调用 bmc.kepler.Systems.PCIeSlot.PowerControl 方法。

  4. 底层执行：

    • BMC 将请求转化为对底层硬件的操作（如写 CPLD 寄存器或控制 GPIO 组合）。
    • CPLD 拉低对应槽位的电源使能信号，切断 DPU 卡供电（即使主板处于 S5）。

  5. 状态同步：

    • PowerState 属性更新为 Off。
    • 触发 Event_PowerState 事件记录电源变更。

:pushpin: 结论

问题 回答
如何控制 PCIe 槽位上下电？ 通过标准资源协作接口 bmc.kepler.Systems.PCIeSlot.PowerControl(On/Off) 实现。
是否通过 Pca9555 寄存器控制？ 否。Pca9555 仅用于 GPIO 信号管理（如 ID 读取、告警监控），不具备电源开关控制功能。
是否通过扩展板 CPLD 控制？ 极有可能是。CPLD 是实现 Standby 供电下电源通断的合理硬件载体，由 BMC 下发指令后执行。

:white_check_mark: 推荐实践：在系统配置中为 PCIeSlot 对象启用 PowerControl 方法，并确保底层驱动支持对指定槽位的独立电源管理，即可满足客户对 DPU 卡 S5 独立供电与可控上下电的需求。

相关链接：

  1. 【小白学习】个人购入 MCX454A-FCAT，NCSI over MCTP/PLDM 支持与适配
  2. 类似Riser卡的转接卡适配问题
  3. 【PSR】有4个同一UID的UnitConfiguration配置，出现概率性匹配到不同的配置
  4. 【已评审】新增私有属性，实现riser卡具体槽位电源状态控制
  5. 【已评审】新增资源协作接口管理PCIe卡热插拔
3

您好，通过Pca9555控制，关联Accessor在这个对象属性上：

【已评审】新增私有属性，实现riser卡具体槽位电源状态控制 - Hardware SIG / Hardware评审 - openUBMC 论坛

具体属性配置可参考：
“Accessor_XXX”: {
“Chip”: “#/Pca9555_IO”,
“Offset”: 0,
“Size”: 1,
“Mask”: 1,
“Type”: 0,
“Value”: 0
},

4

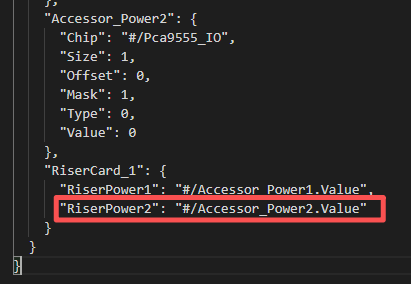

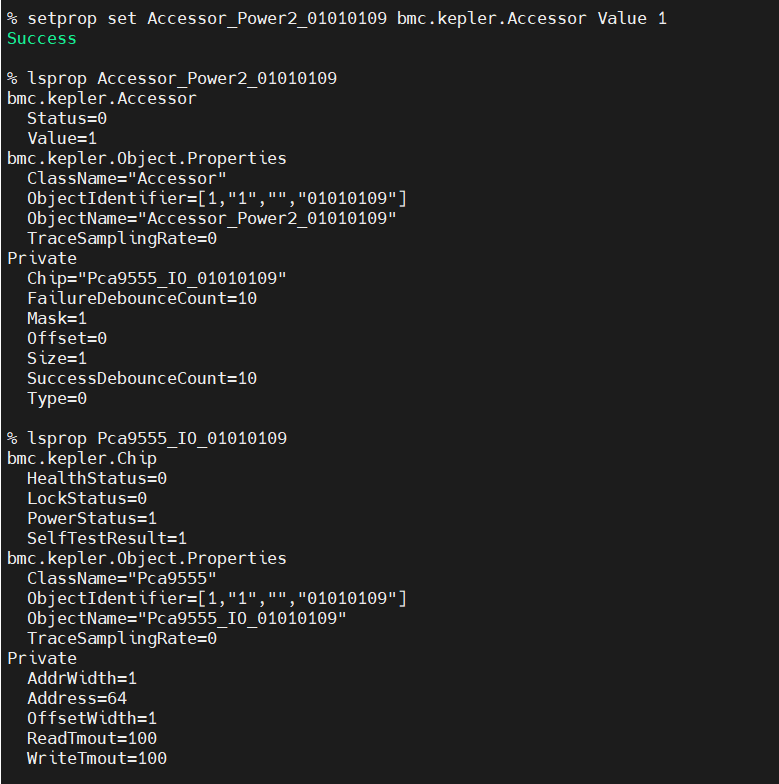

我自己定义了一个RiserPower2的属性，关联这个寄存器。设置这个寄存器为0或者1，都没有起作用。

image411×284 4.03 KB

image785×485 11 KB

5

setprop set 只是一个图层，不会真实操作硬件，建议你直接写Accessor验证

6

直接写Accessor的value依然不起作用。value默认值是0。我在S5状态下面把value设置为1，riser卡的槽位和DPU依然是上电状态。

设置成0也是一样的效果。

image779×784 16.4 KB

7

补充信息：我们手里的riser卡的uid是：00000001040302023942，

dpu接在slot5，中间x16的槽位。您给出的pca9555的寄存器的地址和偏移，关联之后上电状态下，读出来的值是0，这个应该是不对的。麻烦再确认下我们这款riser卡的寄存器关联。

8

你这里依旧是setprop set 呀，并不会实际操作硬件
调用寄存器的write方法去写，或者使用 setprop modify
