答案内容由AI生成，仅供参考：
服务器升级BIOS后BMC显示PCIe电压告警分析

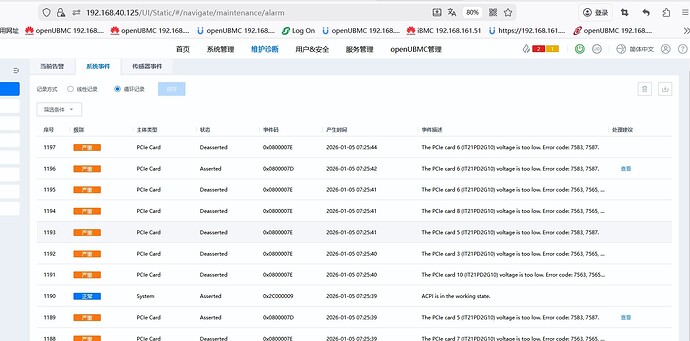

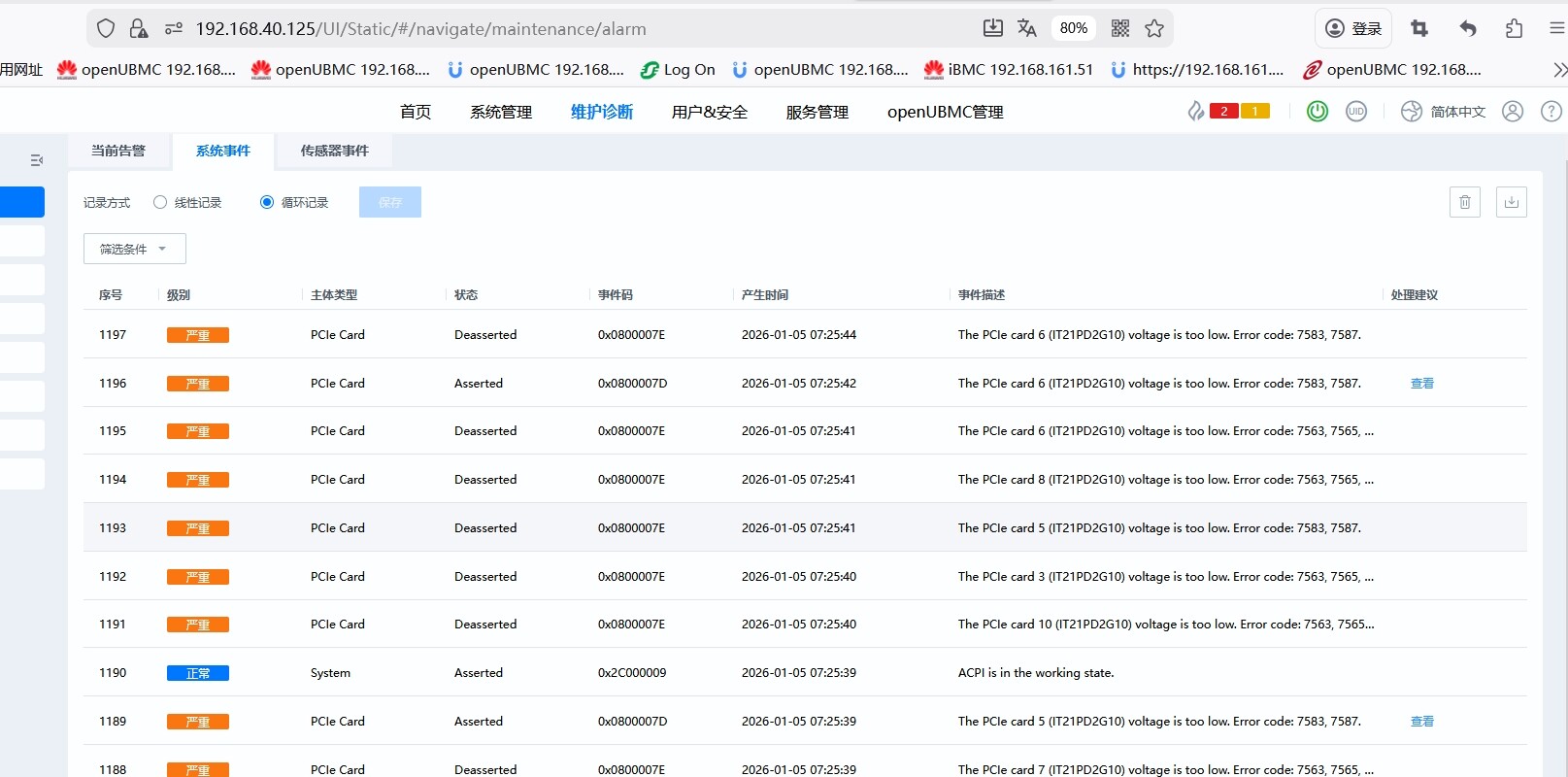

根据您提供的信息，服务器在关机升级BIOS后，开机过程中BMC系统上报了多个**“PCIe卡电压过低”**的严重告警（事件码 0x0800007D 和 0x0800007E），涉及多张PCIe卡（卡号5, 6, 7, 8, 10等，型号为IT21PD2G10）。
以下是对该问题的综合分析与处理建议：
问题现象总结
- 操作背景：对服务器进行了BIOS版本升级。
- 问题时间点：开机后，BMC系统立即上报告警。
- 告警内容：
The PCIe card X (IT21PD2G10) voltage is too low. Error code: 7583, 7587. - 告警级别：严重（Critical）。
- 受影响设备：多张PCIe卡（IT21PD2G10，可能为网卡或加速卡）。
- 告警状态：部分告警为“Asserted”（已触发），表明问题仍然存在。
可能原因分析
结合知识库信息与典型硬件管理逻辑，可能原因如下：
1. BIOS升级后配置不兼容或丢失
- BIOS固件不仅负责启动，还定义了PCIe设备的电源管理策略和电压规范。
- 升级后的BIOS版本若配置文件（如
setting.json）未正确迁移或不兼容，可能导致对某些PCIe卡的电源供电策略（Power Policy）设置错误，引发BMC检测到电压异常。 - 尤其在装备模式升级或不同版本间跳跃升级时风险更高。
2. BMC与BIOS间数据同步延迟或失败
- BMC依赖BIOS在启动阶段通过IPMI命令（如
WriteSmbiosData、Write_Pcie_Card_Bdf_To_Bmc）上报PCIe设备信息和状态（含电压）。 - 新BIOS可能存在BDF（Bus:Device:Function）地址上报延迟、错误或格式变更，导致BMC未能正确识别设备，或误判其电压状态。
- 知识库提及：“BIOS会通过WritePcieCardBdfToBmc接口把pciecard的BDF信息写入到bmc”，若此过程失败，可能导致资源映射异常。
3. PCIe设备兼容性或固件不匹配
- 新BIOS可能提高了对PCIe设备的合规性要求（如PCIe 4.0/5.0规范），旧版PCIe卡（IT21PD2G10）在初始化时未能满足电压协商标准，协商至较低电压或失败，被BMC识别为“电压过低”。
- 需检查该PCIe卡是否在新BIOS的**兼容性列表（HCL）**中。
4. 硬件自检（POST）过程中的短暂异常被记录
- 有时在系统启动瞬间，PCIe卡电源尚未稳定，BMC可能在短时间内采集到异常电压值并记录告警。
- 若后续状态恢复正常（如“Deasserted”），则可能是瞬态误报，但仍需排查根本原因。
处理建议
1. 检查BIOS版本与硬件兼容性
- 确认所升级的BIOS版本是否官方推荐用于当前服务器型号及所有PCIe卡（IT21PD2G10）。
- 访问厂商官网或文档，核对兼容性列表（HCL）。
2. 重启服务器并观察告警是否持续
- 执行一次完整重启，观察告警是否在下次开机时再次出现。
- 若告警仅在首次升级后出现，之后不再复现，可能是初始化过程中的临时状态同步问题。
3. 检查并恢复BIOS配置
- 登录BMC或通过带内方式进入BIOS Setup，检查：
- PCIe子系统配置（如Link Speed、Power Management）。
- 是否有“Restore Defaults”选项，尝试恢复默认设置后保存重启。
- 若支持，可尝试导入之前的BIOS配置（通过
setting.json等方式）。
4. 查看系统日志与串口日志
- 在BMC中导出完整系统日志（System Log）和串口日志（Serial Log），重点查找：
bios_write_bdf_to_bmc: sht bios_write_bdf_data_to_bmc max_frame相关打印。- PCIe设备初始化过程中的电压读取记录。
- 确认BIOS是否成功上报了PCIe卡信息。
5. 验证PCIe卡在位与硬件状态
- 物理检查IT21PD2G10卡是否插紧，有无物理损坏。
- 尝试将卡更换插槽，排除个别插槽供电异常的可能。
- 若有条件，更换同型号卡测试，判断是否为个别卡故障。
6. 回滚BIOS版本（最后手段）
- 如果问题持续存在且影响业务，考虑回滚至升级前的稳定BIOS版本，并联系厂商技术支持获取升级指导。
总结
| 项目 | 信息 |
|---|---|
| 问题根源 | BIOS升级后可能导致PCIe电源策略变更或信息同步异常 |
| 高危风险 | 多张PCIe卡同时上报电压告警，可能存在系统稳定性隐患 |
| 推荐操作 | 核对兼容性 → 重启观察 → 检查BIOS配置 → 查看日志 → 必要时回滚BIOS |
| 关联组件 | BIOS, BMC, pcie_device, PCIeDevice, Write_Pcie_Card_Bdf_To_Bmc |
提示：升级BIOS属于高风险操作，建议在变更前备份配置、确认兼容性，并通过无感升级（如支持）降低风险。
建议尽快联系服务器厂商技术支持，提供完整的日志以进行深入分析。
相关链接：
麻烦上os发送以下命令查询对应的NPU侧故障码，确认是MCU报上来的还是误告警
npu-smi info -t health -i id -c 0
