Accessor/Scanner获取value失败

交流互助区
1

问题描述

Accessor/Scanner获取value失败，通过mdbctl读取Smc对应偏移可以读取成功

环境信息

  • 操作系统：[Ubuntu 24.04]

  • 软件版本：[OpenUBMC2509]

重现步骤

在配置风扇在位寄存器和转速寄存器时，遇到Accessor/Scanner获取值失败，失败信息为opcode不支持。但是操作Smc命令字直接读取对应偏移是可以正常读取的。

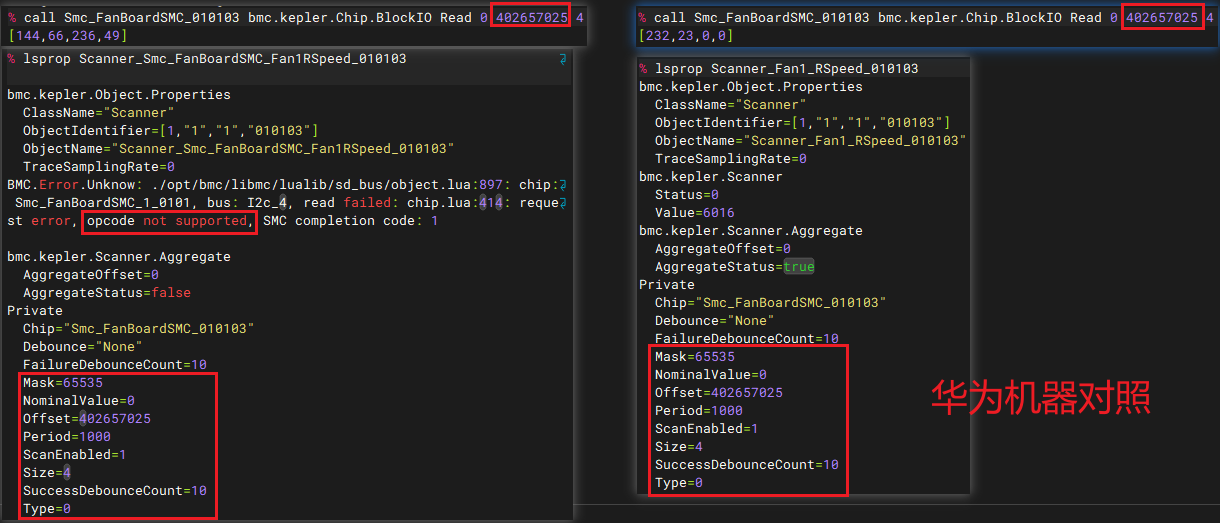

image1220×523 53 KB

SMC命令字对比是一致的，寄存器的配置也是一样的。

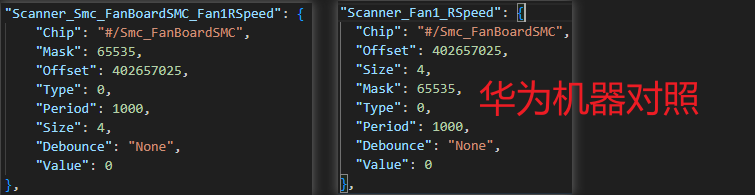

image755×195 15.4 KB

如果将Scanner的type修改成1（块读），就可以正常获取到数值，但是此时也无法使用mask掩码操作。

对照后还有两个区别：
1、偏移地址 402656512，读多个风扇转速，这个地址不支持。

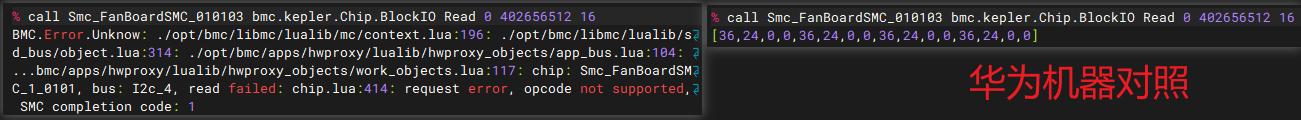

image1301×120 18.3 KB

2、我没有进行汇聚扫描相关配置。

期望结果

实现Accessor/Scanner获取配置为位读时成功获取数据

2

答案内容由AI生成，仅供参考：

Accessor/Scanner 配置失败问题分析与解决方案

:puzzle_piece: 问题概述

在当前环境中，Scanner 或 Accessor 组件在读取硬件寄存器时出现 **“opcode not supported” 错误 **(SMC completion code: 1)，无法正常获取 Value。然而，通过 call Smc_xxx BlockIO Read 命令直接访问相同的 SMC 偏移地址，却能成功读取数据，表明底层硬件通信功能正常。

此外，将 Scanner 的 Type 从 **位读 **(Type=0) 改为 **块读 **(Type=1) 后，可正常获取数据，但失去了 Mask 掩码功能，无法提取特定位字段。

:magnifying_glass_tilted_left: 问题定位分析

:white_check_mark: 环境信息

  • 操作系统: Ubuntu 24.04
  • BMC 软件版本: OpenUBMC2509
  • 目标设备: Smc_FanBoardSMC_010103
  • I2C 总线: I2c_4
  • 故障对象示例:
    Scanner_Smc_FanBoardSMC_Fan1RSpeed_010103
  Chip = "Smc_FanBoardSMC_010103"
  Offset = 402657025
  Size = 4
  Type = 0 (位读)
  Mask = 65535

:pushpin: 核心矛盾点

操作方式 是否成功 结果
call Smc_FanBoardSMC BlockIO Read :white_check_mark: 成功 返回 [144, 66, 236, 49]
Scanner + Type=0 (位读) :cross_mark: 失败 opcode not supported, SMC completion code: 1
Scanner + Type=1 (块读) :white_check_mark: 成功 Status=0, Value=6016

:warning: 关键问题：相同 Offset 和 Size 配置下，Scanner 位读模式触发了不支持的操作码，而块读和手动调用成功。

:magnifying_glass_tilted_right: 根本原因分析

根据提供的知识库和实际行为，可总结以下几点根本原因：

:small_blue_diamond: 1. SMC 芯片不支持“位读”操作（Type=0）

  • Type=0 表示使用 **位读模式 **(bit-level read)，需要 SMC 实现特定的“位操作指令”。
  • SMC_FanBoardSMC_010103 不支持该操作码，因此当 Scanner 发起 Type=0 请求时，芯片返回 completion code: 1（不支持指令）。
  • 而 call Smc_xxx BlockIO Read 使用的是 原生块读接口，绕过了 Scanner 的“位读语义”，直接执行底层 SMC 块访问，因此成功。
  • 结论：Smc_FanBoardSMC 硬件/固件层面 不支持位读操作，只支持块读（Type=1）。

:small_blue_diamond: 2. Scanner 的 Type=0 触发了错误的 SMC 子命令

  • 根据 CSR 配置文档 和 知识图谱中 Type 属性定义：

    Type=0: 位读/写；Type=1: 块读/写

    BlockIO 接口支持块读写，而位操作需额外指令封装。

  • 当 Type=0 时，Scanner 框架尝试调用 非 BlockIO 的、更复杂的位操作接口（可能包含 bit-mask & extract 操作），这在 SMC 层未实现。
  • 而 Type=1 直接使用 BlockIO，与手动调用一致，故无问题。

:small_blue_diamond: 3. 多风扇聚合读取偏移不兼容

  • 你尝试访问偏移 402656512（0x18000000），用于一次读取多个风扇速度。
  • 该偏移报错 opcode not supported，但手动读取同一地址返回 [36,24,0,0,...] 成功。
  • 表明：
    • 该 SMC 支持从该地址 块读数据
    • 但不支持通过位读语义访问它 —— 因为 Scanner 可能试图执行位解析或使用非标准封装。

:small_blue_diamond: 4. 未启用 Aggregate 扫描

  • 当前你使用的是 独立 Scanner 对象扫描单个 Offset
  • 成功读取多风扇值（如 402656512）应配合 Scanner.Aggregate 汇聚扫描机制
  • 若未配置 Aggregate，Scanner 框架将无法正确处理“位域抽取”逻辑，即使 Type=1 成功读出原始数据，也无法自动 decode 出单个风扇值。

:brick: 相关知识支持（来自 Context）

实体 关联说明
Smc_FanBoardSMC_0101 处理风扇速度监控的 SMC 模块，通过 I2C 通信，存在 I2C Read Fail 问题。
Scanner 周期性扫描硬件，Type=0 为位读，Type=1 为块读。
Type 属性 在 Scanner 中用于指定读取方式。文档明确说明：位读需器件支持，否则无效。
Accessor vs Scanner Accessor 用于按需读写，Scanner 用于周期监控。两者均依赖 Chip 的 SMC 操作支持。
BMC.Error.Unknown 多次出现在 Smc_FanBoardSMC 访问失败中，常由 I2C 读失败或 opcode 不支持引起。

:white_check_mark: 解决方案建议

:white_check_mark: 方案一：统一使用 Type=1（块读） + 聚合扫描（Aggregate）

:check_mark: 推荐做法，符合 SMC 实际能力。

:white_check_mark: 步骤如下：

  1. 配置 Scanner 使用 Type=1（块读）

    "Scanner_Fan1_RSpeed": {
    "Chip": "#/Smc_FanBoardSMC",
    "Offset": 402657025,
    "Size": 4,
    "Type": 1,
    "Period": 1000,
    "Debounce": "None"
}

  2. 启用 Scanner.Aggregate 实现批量读取与解析

    • 将多个风扇速度寄存器集中在一块内存区域（如 402656512）
    • 创建一个 Aggregate Scanner 读取整个 Block
    • 使用 AggregateOffset 提取各风扇值
    "Scanner_Aggregate_FanSpeeds": {
    "Chip": "#/Smc_FanBoardSMC",
    "Offset": 402656512,
    "Size": 16,
    "Type": 1,
    "Period": 1000,
    "AggregateStatus": true
}

"Scanner_Fan1_FSpeed": {
    "Chip": "#/Smc_FanBoardSMC",
    "AggregateOffset": 0,
    "Size": 2,
    "Type": 1
}

"Scanner_Fan1_RSpeed": {
    "Chip": "#/Smc_FanBoardSMC",
    "AggregateOffset": 2,
    "Size": 2,
    "Type": 1
}

  3. 在应用层做位解析（若需掩码）

    • Aggregate 获取原始数据后，由上层逻辑（Redfish、WebUI）解析具体字段
    • 或通过 expr(...) 表达式进行 post-processing

:white_check_mark: 方案二：禁用 Mask，直接读取原始字段

若数据本身是完整整数（如 RPM），无需掩码，则可忽略 Mask 字段。

  • Type=1 下 Mask 字段无效（见文档），无需设置
  • 读取原始 u16 或 u32 数值即可
  • 适用于风扇速度、温度等连续型传感器

:white_check_mark: 方案三：自定义 Accessor 实现按需读 + 掩码处理

适用于不需要周期扫描的场景。

"Accessor_ReadFanSpeed": {
    "Chip": "#/Smc_FanBoardSMC",
    "Offset": 402657025,
    "Size": 4,
    "Type": 1,
    "Mask": 65535
}
  • 通过外部触发访问该值
  • 安全且可控，不占用周期扫描资源

:hammer_and_wrench: 临时缓解措施

  • 防抖优化：如文档所述，可配置 SuccessDebounceCount 和 FailureDebounceCount，避免短暂错误导致误报。
  • Nominal Value 回退：配置 NominalValue 作为失效时默认值，保证系统可用性。
  • 监控 Status 字段：当 Status ≠ 0 时，表示值不可信，可用于告警判断。

:books: 配置最佳实践总结

项目 推荐配置
SMC 设备类型 优先使用块读（Type=1）
批量读取 启用 Scanner.Aggregate
掩码需求 使用聚合读 + 上层表达式处理
周期性监控 使用 Scanner
写入/控制操作 使用 Accessor
Offset 编码 十进制（JSON 要求）
Size 设置 与数据类型一致（u8:1, u16:2, u32:4）

:white_check_mark: 结论与建议

:red_exclamation_mark: 根本原因：Smc_FanBoardSMC 硬件/SMC 固件 不支持 Type=0 位读操作，导致 Scanner 在 Type=0 时返回 opcode not supported。

:white_check_mark: 解决方案：

  1. 统一使用 Type=1 + Scanner.Aggregate
  2. 放弃 Mask 在位读中的作用，改由上层逻辑处理
  3. 验证 SMC 是否真正支持“位操作”命令集，若不支持则不应使用 Type=0

:counterclockwise_arrows_button: 建议反馈至硬件团队：

  • 明确 Smc_FanBoardSMC 是否支持 SMC 位操作（Type=0）
  • 若不支持，则所有相关 CSR 配置应强制使用 Type=1
  • 更新 CSR 模板，规避无效配置

:white_check_mark: 最终目标：实现稳定、高效的传感器数据采集，避免因配置不匹配引发通信失败。

相关链接：

  1. CPU出错录像测试方式求助
  2. 风扇型号信息是否有明确的定义标准或文档支撑信息查询和校验
  3. web上阈值传感器的读值概率性显示为空的问题
  4. scanner的值与smc的读值不同
  5. CSR配置字典之Accessor类 | 文档中心 | openUBMC
3

设置风扇转速Scanner type为1后，将转速Scanner.Value使用同步引用的方式传递给Fan对象后，会报error[emit signal: nesting is not allowed]。并且风扇类型识别会失败。

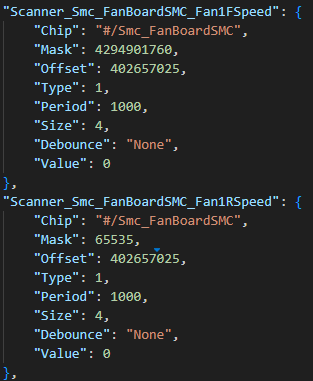

image313×381 7.78 KB

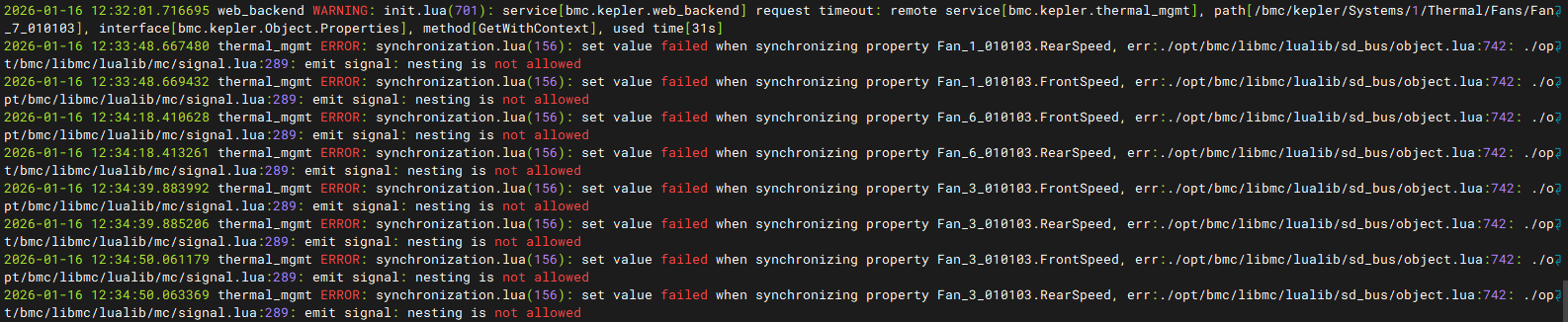

image1586×326 56.9 KB

4

Smc位读的时候，offset会与上0xfffffc00再加上0x100，目的是将smc对应的整块数据取出来，再在代码里进行掩码运算，详细参考component_drivers的smc部分代码。AtomGit | GitCode - 全球开发者的开源社区,开源代码托管平台
smc报错opcode不支持可能是逻辑不支持这种位读的能力，可以看下两个环境的cpld版本是否一致。

1 个赞
5

你这里fan对象的csr配置是什么样的
