NVME定位点灯失败

[ocy (wuzhou-ouchangyun)]

问题描述

web界面上设置NVME定位状态或通过busctrl直接操作SMC，实际硬盘背板点灯失败，但是通过SMC进入装备模式，硬盘背板灯能全亮。

环境信息

• 软件版本：OpenUBMC2509

• 硬盘背板CPLD版本：3.07

• 硬盘背板型号：BC83NHBC

重现步骤

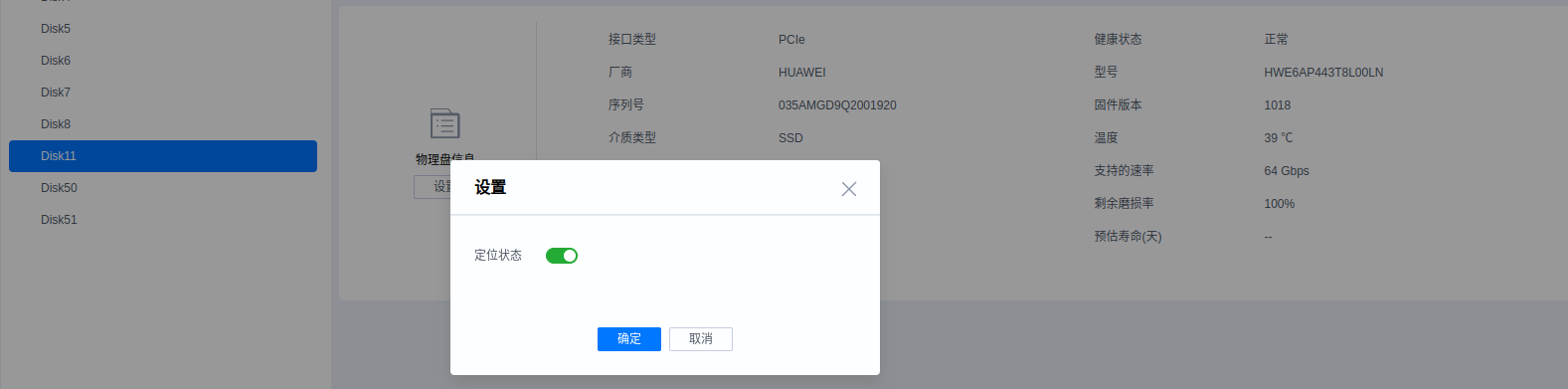

1.网页操作，点击确认后，提示操作成功，但实际点灯失败

期望结果

NVME定位点灯正常

实际结果

web界面显示定位状态设置成功，但是实际对应NVME灯没有点亮

尝试过的解决方案

1.使用busctl直接操作SMC

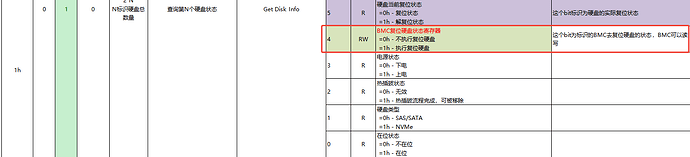

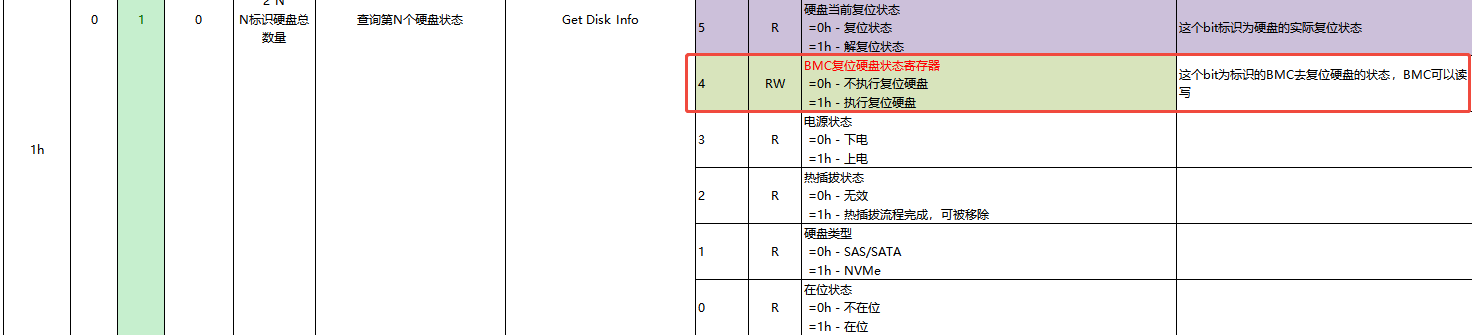

先获取硬盘状态，但是27 0对应SMC表中，NVME状态似乎不对，BMC复位硬盘状态寄存器显示的为执行复位硬盘

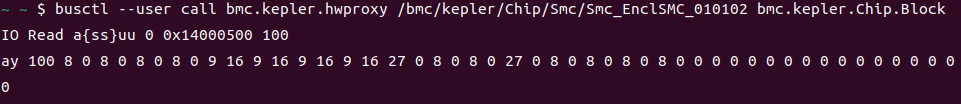

busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_010102 bmc.kepler.Chip.BlockIO Read a{ss}uu 0 0x14000500 100

2.执行设置
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_010102 bmc.kepler.Chip.BitIO Write a{ss}uyuay 0 0x14000609 2 0xffffffff 2 0x1b 0x04，灯无变化，同时在通过Read a{ss}uu 0 0x14000500 100读取，依旧对应的值没有发生变化还是27 0

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

NVMe 定位点灯失败问题分析与解决方案

根据您提供的详细信息，该问题表现为在 OpenUBMC 2509 系统中，通过 Web 界面或 busctl 命令尝试点亮 NVMe 硬盘的定位灯（Locate LED）时操作返回成功，但实际硬件背板上的定位灯未点亮。同时，在 SMC 装备模式下，背板灯可被正常点亮，说明 LED 物理电路正常。以下基于知识库内容进行系统性分析与定位。

---

一、问题现象总结

项目	内容
问题类型	NVMe 定位灯控制失效
发生环境	OpenUBMC v25.09
硬件平台	BC83NHBC 型号硬盘背板，CPLD 版本 3.07
触发方式	Web 界面设置“定位状态” 或 使用 busctl 操作 SMC 寄存器
预期结果	对应 NVMe 插槽的定位灯闪烁
实际结果	操作返回成功，但灯未亮
特殊现象	SMC 装备模式可点亮所有灯 → 排除 LED 硬件故障

---

二、根本原因分析

1. 控制链路结构说明

从知识库信息可知，NVMe 定位灯的控制流程如下：

Web / IPMI → openUBMC (BMC) → SR配置文件 → Scanner/Accessor → SMC芯片 → CPLD → LED物理灯

其中：

• SetLocateLed 属性用于触发定位灯。
• Scanner_DriveXLocateAccessor 和 Accessor_DriveXLocateAccessor 是 SR 中定义的寄存器读写接口。
• SMC（System Management Controller） 作为中间控制器，通过 I2C 与 BMC 通信，并向 CPLD 发送命令。
• CPLD（复杂可编程逻辑器件） 直接驱动 LED，是最终执行单元。

见关系图：Hard Disk LED Lighting 影响 NVMe Disk
见文档 chunk 3：NVMe 定位灯功能通过向背板发送 SMC 命令 实现

---

2. 故障点排查结论

尽管上层指令执行成功（返回成功），但底层 LED 无反应，结合 busctl 操作无效和寄存器值未变的现象，可得出：

已排除的可能原因：

• 物理 LED 损坏：SMC 装备模式下灯能亮，证明 LED 与驱动电路正常。
• 网络或接口问题：Web 操作提示“成功”，说明命令已送达 BMC 并处理。
• 权限或认证问题：操作未报错。

疑似根本原因：

硬盘背板 CPLD 固件版本（3.07）存在 LED 控制逻辑缺陷，导致无法响应来自 SMC 的点灯指令。

支持该判断的关键证据包括：

1. 历史案例完全一致

   • 见 Document Chunk 1：之前有相同问题（通过 IPMI 设置故障灯失败）被定位为“硬盘背板 CPLD 存在问题”，解决方案为 升级硬盘背板固件。
   • 结论原文：“问题排除，当前定位原因为硬盘背板的CPLD存在问题，解决方式为升级新的硬盘背板的固件版本。升级版本并且生效后可以通过ipmi正常查询故障灯状态。”

2. busctl 操作无效佐证底层通信失败

   • 用户尝试使用 busctl 直接调用 SMC 的 BitIO Write 向地址 0x14000609 写入值 0x1b 0x04，但后续 Read 发现值未更新（仍为 27 0），说明：
     • SMC 未正确接收或处理写入请求；
     • 或 CPLD 忽略了该命令；
     • 或状态同步机制异常。
   • 结合“装备模式灯能亮”，说明只有在特殊测试模式下才绕过主控逻辑直接点亮，进一步表明日常管理模式存在指令拦截或解析错误。

3. CPLD 在 NVMe LED 控制中的核心作用

   • 搜索结果提及：“CPLD点灯能力是否正常，可通过带内点灯进行交叉验证”
   • 且 Scanner_DriveXFalutAccessor 等对象配置了 Offset、Mask、Size 等寄存器参数，若 CPLD 固件对寄存器映射不兼容，则无法执行动作。

---

三、解决方案建议

推荐措施：升级硬盘背板 CPLD 固件

步骤如下：

1. 确认是否存在更高版本的 CPLD 固件

   • 查询华为官方发布渠道或内部固件仓库，确认当前 BC83NHBC 背板是否有 高于 3.07 的 CPLD 版本。
   • 示例文件：ubmc_YunHe_920S_L1.hpm 正是用来升级 CPLD 的 HPM 格式固件包。

2. 准备固件并上传

   • 将新版本 CPLD 固件通过 Web 界面或 CLI 工具上传至 BMC。

3. 执行升级操作

   # 示例命令（实际路径根据系统而定）
   ipmitool fw update start <filename.hpm>


   或通过 Web 界面路径：

   iBMC管理 → 固件升级 → 固件更新

4. 重启并验证

   • 固件升级完成后执行冷重启（断电生效）。
   • 进入 Web 界面重新操作“定位灯”，观察是否正常点亮。
   • 使用 busctl 再次读取寄存器值，确认已修改。

---

备选方案（临时调试）

如果暂无更高版本固件，可尝试以下调试手段定位：

1. 检查 SR 配置中定位灯寄存器定义是否正确

参考 CSR 字典配置：

"SetLocateLed": "#/Accessor_Drive3LocateAccessor.Value",
"LocateLed": "<=/Scanner_Drive3LocateAccessor.Value"

• 查看 /vendor/openUBMC/BC83NHBC_*.sr 文件中是否正确定义了：
  • Offset, Mask, Size, Chip（应为 #/Smc_EnclSMC）
• 可比对其他已知正常机型的 SR 文件。

2. 验证 SMC 命令是否被正确路由

# 先读初始状态
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_010102 bmc.kepler.Chip.BlockIO Read a{ss}uu 0 0x14000500 100

# 再尝试写定位灯（以 slot 8 为例）
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_010102 bmc.kepler.Chip.BitIO Write a{ss}uyuay 0 0x14000609 2 0xffffffff 2 0x1b 0x04

# 再次读取，确认值是否改变
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_010102 bmc.kepler.Chip.BlockIO Read a{ss}uu 0 0x14000500 100

若值始终不变，则基本可断定：CPLD 固件过滤或拒绝了该写入请求。

---

四、预防建议

建议项	说明
统一维护 CPLD 固件版本	建立硬件兼容性列表，确保背板 CPLD 与 openUBMC 版本匹配
发布前集成测试	在新版本 openUBMC 发布前，需覆盖点灯、状态读取等功能测试
保留装备模式入口	用于紧急场景下的硬件自检与诊断

---

五、总结

项目	结论
问题定位	硬盘背板 CPLD 固件版本 3.07 存在控制逻辑缺陷，无法响应 SMC 下发的 NVMe 定位灯指令
根本原因	CPLD 固件未正确处理来自 SMC 的 BitIO 写命令，导致 LED 无法触发
解决方法	升级硬盘背板 CPLD 至最新版本固件（>3.07）
支撑证据	既有案例表明同类问题（LED 控制失效）通过升级 CPLD 解决；busctl 操作无效；装备模式灯可亮

最终建议行动：联系华为技术支持获取适用于 BC83NHBC 背板的最新 CPLD 固件包，并执行升级操作。

相关链接：

1. 关于通过ipmi命令查询硬盘故障灯的问题
2. web上无法更新BIOS、BMC等固件包
3. V3 上适配nvme盘个人总结
4. 点定位灯之后，硬盘信息消失
5. 硬盘背板开发指南 | 文档中心 | openUBMC

[ocy (wuzhou-ouchangyun)]

CPLD版本根据官网查询已经是最新版本
对storage组件中nvme_object.lua增加了部分日志打印，点击触发定位的app.log如下

2026-01-22 08:17:36.132146 storage NOTICE: rpc_service_drive.lua(59): [Storage]Start SetLocationIndicatorState of Disk8
2026-01-22 08:17:36.177102 storage NOTICE: rpc_service_drive.lua(78): [Storage]Successfully SetLocationIndicatorState of Disk8.
2026-01-22 08:17:41.565377 storage ERROR: nvme_object.lua(670): Starting update_res_id, ref_component: table: 0x7fd527586850
2026-01-22 08:17:41.565653 storage ERROR: nvme_object.lua(671): self.nvme_info: table: 0x7fd50f4ac5f8
2026-01-22 08:17:41.566782 storage ERROR: nvme_object.lua(672): ref_component.path: /bmc/kepler/Systems/1/Components/Component_PCIeCard1_0101020101
2026-01-22 08:17:41.567044 storage ERROR: nvme_object.lua(673): ref_component.Instance: nil
2026-01-22 08:17:41.567250 storage ERROR: nvme_object.lua(674): ref_component.Type: nil
2026-01-22 08:17:41.627901 storage ERROR: nvme_object.lua(689): Successfully got PcieAddrInfo list, count: 0
2026-01-22 08:17:41.630325 storage ERROR: nvme_object.lua(704): Successfully retrieved ref_component
2026-01-22 08:17:41.632635 storage ERROR: nvme_object.lua(706): ref_component.Instance=8, ref_component.Type=2
2026-01-22 08:17:41.633526 storage ERROR: nvme_object.lua(708): obj_list num: 0
2026-01-22 08:17:41.638393 storage ERROR: nvme_object.lua(712): check addr_info: SlotID=10, ComponentType=2, SocketID=0
2026-01-22 08:17:41.643462 storage ERROR: nvme_object.lua(712): check addr_info: SlotID=9, ComponentType=2, SocketID=0
2026-01-22 08:17:41.649925 storage ERROR: nvme_object.lua(712): check addr_info: SlotID=11, ComponentType=2, SocketID=0
2026-01-22 08:17:41.654025 storage ERROR: nvme_object.lua(712): check addr_info: SlotID=10, ComponentType=2, SocketID=0
2026-01-22 08:17:41.657932 storage ERROR: nvme_object.lua(712): check addr_info: SlotID=11, ComponentType=2, SocketID=0
2026-01-22 08:17:41.661796 storage ERROR: nvme_object.lua(712): check addr_info: SlotID=8, ComponentType=2, SocketID=0
2026-01-22 08:17:41.666129 storage ERROR: nvme_object.lua(720): addr_info.SocketID=0
2026-01-22 08:17:41.667333 storage ERROR: nvme_object.lua(728): ok SocketID, 0add1
2026-01-22 08:17:41.667689 storage ERROR: nvme_object.lua(743): Setting nvme_info.ResouceId to: 1
2026-01-22 08:17:41.667953 storage ERROR: nvme_object.lua(745): ResourceId update completed successfully

[yelmh_kno07 (huangminghao)]

storage也是通过硬盘背板CSR里关联的SMC命令字ACCESSOR对象点灯的，如果通过
busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_010102 bmc.kepler.Chip.BitIO Write a{ss}uyuay 0 0x14000609 2 0xffffffff 2 0x1b 0x04
无法点灯，需要找CPLD的同事看看命令字是否正确，还有CSR里 看是否跟硬盘背板的槽位有关，有的硬盘背板的槽位不同 Offset会有偏移

"Accessor_Drive0LocateAccessor": {
            "Chip": "#/Smc_EnclSMC",
            "Size": 2,
            "Offset": "${Slot} |> expr($1 == 3 ? 335545881 : 335545883)",
            "Mask": 3072,
            "Type": 0,
            "Value": 0
        },

[ocy (wuzhou-ouchangyun)]

目前只接了一个硬盘背板，CPLD相关代码有部分是封装的，请问华为方面CPLD需要找哪位同事呢？

[lishuol (李硕来)]

为啥要点nvme的背板灯啊，哪个槽对哪个盘，还有SN对应不是都很明确了，手动写寄存器能点，但是通过bmc的接口点不了的话，看下csr里Drive.LocateLed关联的寄存器和你busctl写的寄存器是不是一个

[ocy (wuzhou-ouchangyun)]

非装备模式下，手动写寄存器是失败的，而且有些奇怪的地方是获取硬盘状态27 0对应smc表，Get Disk info 是在执行复位硬盘，不清楚是否与这个有关

[yelmh_kno07 (huangminghao)]

内部已对齐，是逻辑版本资源不够，没有支持点灯功能，需升级cpld

[ocy (wuzhou-ouchangyun)]

那么需要升级的cpld版本是多少3.10吗？

[yelmh_kno07 (huangminghao)]

3.10是支持的

[ocy (wuzhou-ouchangyun)]

3.10验证NVME能够正常点灯，但引出两个问题，第一个是点灯后，BMC硬盘界面，会丢失SATA盘，第二个是点击定位状态后，BMC未更新，需要刷新界面，状态才会更新，待确认后，重新发帖

[yelmh_kno07 (huangminghao)]

你们的BMC是什么版本，看问题1的描述 感觉像是历史解决过的问题

[ocy (wuzhou-ouchangyun)]

当前是基于2509版本
第一个问题，重新测试发现，如果在raid卡未加载上来前，进行点灯操作会导致BMC硬盘界面SATA盘丢失，raid卡加载上来后，再进行点灯则不会有该情况
第二个问题，对比华为原生机台也会有同样情况

[ocy (wuzhou-ouchangyun)]

第一个问题参考该帖子

SP686Craid卡下硬盘异常问题

是否是因为，在执行map_allowed时，手动对nvme8进行了点灯，导致映射关系建立错误

第二个问题定位原因为后端处理需要时间，而前端在设置点灯后，几乎立刻做查询动作，后端资源树还未更新，需要前端增加延时，或后端rackmount处修改设置点灯逻辑
