修改fru board extra字段，print显示乱码

[y00051691 (kunlun_yajingtian)]

1. 等长修改，打印正常

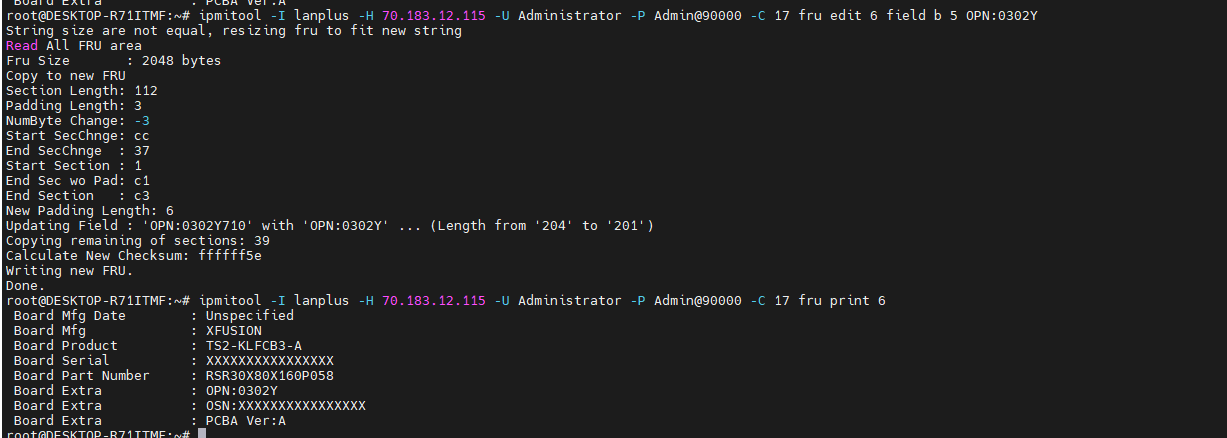

2. 缩短长度，打印也正常

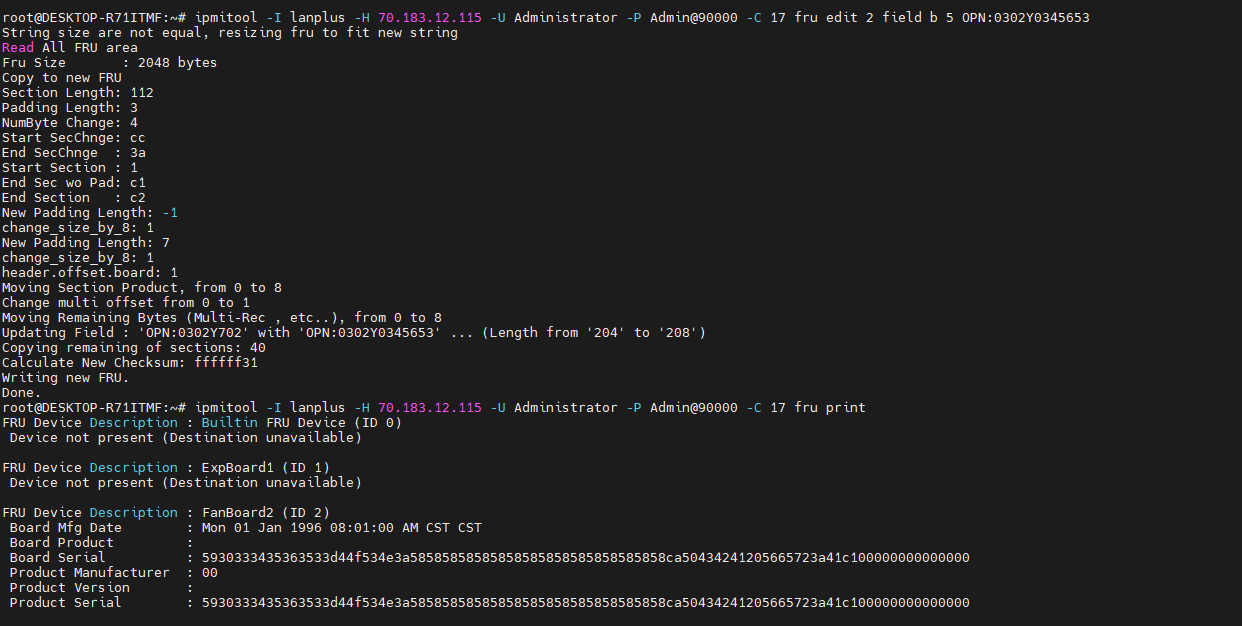

3. 增加长度，print打印乱码

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

修改 FRU Board Extra 字段导致 fru print 显示乱码的问题分析与解决方案

在对 FRU（Field Replaceable Unit） 的 Board Extra 字段进行修改时，用户发现当增加字段长度后，使用 ipmitool fru print 命令读取 FRU 信息会出现乱码或“Device not present”错误。而等长或缩短字段时则正常。以下结合知识库中的信息对该问题进行全面分析并提供解决方案。

---

问题现象总结

操作类型	修改内容示例	结果
等长修改	OPN:0302Y710 → OPN:0302Y710	正常显示
缩短长度	OPN:0302Y710 → OPN:0302Y	正常显示
增加长度	OPN:0302Y702 → OPN:0302Y0345653	fru print 显示乱码，部分字段损坏

从日志可见，在修改较长字符串时系统提示：

String size are not equal, resizing fru to fit new string
...
Moving Section Product, from 0 to 8
...
Writing new FRU. Done.

尽管写入成功，但后续读取失败或数据异常。

---

核心原因分析

1. FRU 数据结构与存储限制

根据知识库内容：

• FRU Data 占用固定大小的空间（通常为 2048 bytes），存储于 EEPROM 中。
• Board Extra 字段属于 Board Info Area（Area ID = 2），位于 FRU 数据结构中的特定偏移位置。
• 当修改字段长度 ≠ 原长度时，工具会触发 resizing fru 流程，重新调整各段（Section）的位置和填充（Padding）。
• 但若重排逻辑出错或校验失败，可能导致后续 Section（如 Product 区域）数据被错位覆盖或读取异常。

来自知识图谱：
Fru Edit 是用于修改 Board Extra 字段的命令行工具，当修改 OPN、OSN、PCBA Ver 等字段时，若新旧字符串长度不同，需要对整个 FRU data 进行重排（resize）和重新计算校验和。

---

2. 乱码根源：数据偏移错位与字符编码问题

（1）Section 移动导致后续区域错位

在长度增加的日志中可以看到：

Moving Section Product, from 0 to 8
Change multi offset from 0 to 1
Moving Remaining Bytes (Multi-Rec, etc.), from 0 to 8

这说明：

• 原本紧凑的 Section 结构被整体后移；
• 如果其他组件或 BMC 驱动未正确识别新的偏移，将从错误位置读取 Product Serial、Manufacturer 等字段；
• 最终表现为“Board Serial”变为一串十六进制编码字符串（如 5930333435...），实为 ASCII 编码后的原始字节错译。

示例：5930333435363533 对应 ASCII 字符为 "Y0345653"，正好是 OPN:0302Y0345653 的一部分 —— 表明数据被当作字节流错位解析。

（2）DBus 属性更新失败引发元数据异常

文档中相关日志显示：

emit properties changed failed, path: /bmc/kepler/System/FrUDatas/FruData FanBoard_010114,
interface: bmc.kepler.Systems.FruData.Board,
err: D-Bus error: append string type utf-8 validate failed

这意味着：

• 修改后的字符串可能未按正确的 UTF-8 编码写入；
• DBus 接口拒绝更新属性，导致上层应用（如 Web UI、CLI 工具）读取旧缓存或非法数据；
• 最终呈现为乱码或空值。

---

3. 关键影响字段：Board Extra 中的 OPN、OSN、PCBA Ver

根据知识图谱和文档：

• Board Extra 包含多个键值对，常见字段包括：
  • OPN（Original Product Number）：订单产品编号
  • OSN（Original Serial Number）：原始序列号
  • PCBA Ver：PCB 装配版本

这些字段通常以 Key=Value 形式存储在扩展区域，属于非标准字段，其长度变化会影响整个 Board Info Area 的布局。

---

解决方案与最佳实践

方案一：【推荐】保持字段长度一致或预分配足够空间

原则：避免运行时 Resize

由于 fru edit 在长度不匹配时会触发复杂的数据重排流程，极易出错，因此应尽量：

确保新值长度 ≤ 原字段预留长度

例如：

# 原字段为 OPN:0302Y702 （共12字符）
# 修改为相同长度：
ipmitool fru edit 6 field b 5 OPN:0302Y710   # ✅ 安全

# 避免超出原长：
ipmitool fru edit 6 field b 5 OPN:0302Y0345653  # ❌ 易引发乱码

实践建议：

• 在初始写入 FRU 时，为 OPN/OSN 等字段预留足够长度（如填充到 32 字符）；
• 使用占位符补全，如：OPN:0302Y702__________（下划线表示空格或空白填充）；
• 后续修改时，只替换有效内容，保持总长不变。

---

方案二：离线修改 FRU 文件 + 整体烧录（高阶安全方法）

步骤如下：

1. 导出完整 FRU bin 文件

   ipmitool fru read 6 fru_6_org.bin


2. 使用专用工具（如 fwupdate, fru-editor）离线修改 Board Extra 字段

   • 确保所有 Section Layout 正确对齐；
   • 手动设置 Padding；
   • 重新计算 Checksum。

3. 整体写入 FRU

   ipmitool fru write 6 fru_6_modified.bin


优势：避免在线 Resize 引发的偏移错误，更安全可靠。

---

方案三：检查并启用 BMC 配置项控制行为

根据知识图谱中提到的配置项：

• BMCSet_FRUBoardExInfoPcbVer：控制是否自动附加 PCB 版本号；
• BMCSet_CustomPsuFruProductVersion：控制 Product Version 显示内容；

建议检查 BMC 固件中是否有类似机制影响 Board Extra 处理逻辑，必要时关闭自动注入功能，避免字段冲突。

---

方案四：验证并刷新 D-Bus 接口状态

若遇到 D-Bus 报错：

append string type utf-8 validate failed

请尝试以下操作：

1. 重启 FRU 服务：

   systemctl restart frudata


2. 或手动触发属性刷新：

   busctl call bmc.kepler.frudata /bmc/kepler/Systems/1/FruDatas/FruData_Fru0_010104 \
       bmc.kepler.Object.Properties Update ssa{ss} \
       "bmc.kepler.Systems.FruData.Board" 1 "MfgDate" "2025/04/05 Fri 10:00:00"


3. 查看当前接口状态：

   busctl introspect bmc.kepler.frudata /bmc/kepler/Systems/1/FruDatas/FruData_Fru0_010104


---

附加建议：使用标准接口替代 raw 修改

推荐通过 D-Bus 接口安全修改 Board 信息：

# 示例：修改 Board Manufacturer（通过 D-Bus）
busctl set-property bmc.kepler.frudata \
    /bmc/kepler/Systems/1/FruDatas/FruData_Fru0_010104 \
    bmc.kepler.Systems.FruData.Board BoardManufacturer s "Huawei"

# 修改 Board Serial Number
busctl set-property bmc.kepler.frudata \
    /bmc/kepler/Systems/1/FruDatas/FruData_Fru0_010104 \
    bmc.kepler.Systems.FruData.Board BoardSerialNumber s "SN123456789"

优点：自动处理编码、校验、信号通知，规避底层结构风险。

---

总结与建议

项目	内容
根本原因	修改 Board Extra 字段时长度变化触发 FRU resize，导致 Section 偏移错乱，后续数据被误读为十六进制乱码
关键字段	OPN, OSN, PCBA Ver 属于 Board Extra，修改需谨慎
推荐做法	保持字段等长修改，或离线整体修改 FRU 文件后烧录
避免做法	直接使用 ipmitool fru edit 增加长字符串，易导致结构错乱
辅助手段	检查 D-Bus 接口状态，重启 frudata 服务，使用 busctl 安全修改

结论：等长修改安全，增减长度需格外小心！建议提前规划字段长度，采用离线编辑或 D-Bus 接口方式更稳妥。

---

参考资料来源：

• 知识图谱：Fru Edit, Board Extra, bmc.kepler.Systems.FruData.Board
• 文档 1：用户 kunlun_yajingtian 提交的乱码问题及日志
• 文档 3 & 4：FRU 结构定义、Area 字段说明、D-Bus 接口规范

相关链接：

1. fru edit修改board extra字段，fru print显示乱码
2. fru edit修改board extra字段，fru print显示乱码
3. 请问基于2509的Atlas 300I A2是否有FRU信息？
4. ipmitool获取BMC模组拓展板的FRU信息失败
5. frudata | 文档中心 | openUBMC

[Fourier2828]

您好，FRU写入可能存在偏移错位问题，建议保持字段等长修改，具体根因进一步定位中

[y00051691 (kunlun_yajingtian)]

请问有进展了吗

[caiyesheng_b48v3 (社区技术支持)]

zhangbaocun1@huawei.com 请发一键收集到这个邮箱

[y00051691 (kunlun_yajingtian)]

请问有进展了吗

[zhangbaocun]

已提单跟踪

[spjisgood_2lbdb (sunpeijun)]

你好 你这个环境是否还保留着的吗

目前看日志是你在写入时校验到了非法字符

当前日志看不出具体的错误字段

如果问题还保留着

对其他域的扩展域尝试 “”增加长度” 的修改，查看是否报错

分析：
缩短和等长的修改不会触发结构偏移等的修改

所以需要排查这个非法字符是bug产生的还是原有自带的

[y00051691 (kunlun_yajingtian)]

ipmi.txt (30.5 KB)

[y00051691 (kunlun_yajingtian)]

frudiskChaos.txt (2 KB)

fanboard.txt (120 字节)

frufanChaos2.txt (2 KB)

frufanChaos.txt (2 KB)

fruDiskNormal.txt (2 KB)

[spjisgood_2lbdb (sunpeijun)]

收到
