鲲鹏920/920s模组是否支持获取CPU功耗和内存功耗

交流互助区
1

问题描述

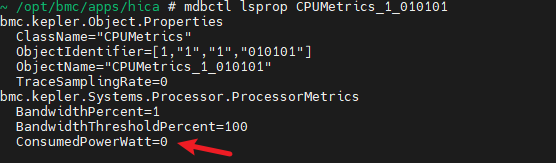

openubmc2512版本，鲲鹏920/920s模组，CPU功耗和内存功耗显示都是0，请问是否支持从imu获取到CPU和内存功耗，有没有相关的调试命令？

image556×163 5.21 KB

2

答案内容由AI生成，仅供参考：

:white_check_mark: 结论

项目 结论
是否支持获取CPU/内存功耗 :white_check_mark: 支持
当前功耗为0是否正常 :cross_mark: 不正常，应为数据未正确采集或配置问题
是否可通过IMU获取 :white_check_mark: 是，标准路径为通过IMU + IPMI/SMBus 获取
是否有调试命令 :white_check_mark: 有，可用 mobctl lsprop、ipmitool mc info 等
点击此处查看详细分析解答

鲲鹏920/920s模组CPU与内存功耗监控支持情况

根据您提供的信息，关于鲲鹏920/920s模组在openUBMC 25.12版本中是否支持获取CPU和内存功耗的问题，现综合分析如下：

:white_check_mark: 支持能力确认

鲲鹏920/920s模组是支持获取CPU和内存功耗的。系统具备相应的监控架构和数据接口。

支持的技术路径

  • CPU功耗监控路径：bmc.kepler.Systems.Processor.ProcessorMetrics 中的 ConsumedPowerWatt 字段
  • 内存功耗监控路径：bmc.kepler.Systems.Memory.MemoryMetrics 中的 ConsumedPowerWatt 字段
  • 系统级调用命令：Get Cpu Module Power 可用于测量多主机节点的CPU模块功耗

这些功能由 Bmc Kepler 平台提供支持，该平台作为基础管理控制器（BMC）的核心，负责硬件监控和系统管理。

:warning: 功耗显示为0的可能原因

尽管系统支持功耗监控，但出现功耗值为0的情况，可能由以下原因导致：

  1. 数据采集延迟或未激活
    ConsumedPowerWatt 被描述为“读取时广播更新”的属性，若未主动触发读取，可能保持初始值0。

  2. IMU通信异常
    CPU/内存功耗数据通常通过 IMU（智能管理单元）经 IPMI 或 SMBus 协议获取。若链路异常或固件不响应，将无法获取有效数据。

  3. 配置缺失或错误
    某些传感器或功耗监控功能需要在 CSR 配置文件中显式启用，如 PowerStrategy 类中的 PowerCappingSupported=true 等参数未正确配置。

  4. 固件版本兼容性问题
    尽管 openUBMC 25.09 已支持 NPU/GPU 等部件功耗监控（见版本发布文档），但仍可能存在特定模组的适配延迟。

:wrench: 调试建议与命令

您可以执行以下命令进行排查：

1. 查询IMU设备信息（确认通信正常）

ipmitool -I lanplus -H <BMC_IP> -U Administrator -P <Password> mc info

验证输出中是否包含：

Additional Device Support :
    Sensor Device
    SDR Repository Device
    SEL Device
    FRU Inventory Device

2. 检查电源策略配置

mobctl lsprop PowerStrategy

确认关键属性是否启用：

  • PowerCappingSupported = true
  • PowerLimitEnabled = true
  • PowerCappingDevices 包含 "CPU"

3. 手动触发功耗采集

尝试调用功耗获取接口：

mobctl invoke BmcKepler Get Cpu Module Power

4. 查看实时功耗属性

mobctl lsprop CPUmetrics_1_010101
mobctl lsprop MemoryMetrics_1_010101  # 假设存在此对象

5. 检查 Redfish 接口数据

访问以下 Redfish 路径查看是否有功耗数据返回：

  • /redfish/v1/Systems/1/Processors/CPU1/ProcessorMetrics
  • /redfish/v1/Systems/1/Memory/DIMM1/MemoryMetrics

:books: 相关文档与功能佐证

  • 在 openUBMC 25.09 版本中，已明确新增对 NPU模组、GPU、RAID卡等部件的功耗支持（参考《openUBMC 25.09 版本发布》），表明系统已具备复杂功耗监控能力。
  • Additional Device Support 明确列出对 Sensor Device 和 FRU Inventory Device 的支持，说明具备传感器数据采集基础。
  • 存在 Power/Performance Control 概念和 Get Cpu Module Power 方法，证明平台设计上支持动态功耗管理。

:white_check_mark: 结论

项目 结论
是否支持获取CPU/内存功耗 :white_check_mark: 支持
当前功耗为0是否正常 :cross_mark: 不正常，应为数据未正确采集或配置问题
是否可通过IMU获取 :white_check_mark: 是，标准路径为通过IMU + IPMI/SMBus 获取
是否有调试命令 :white_check_mark: 有，可用 mobctl lsprop、ipmitool mc info 等

:hammer_and_wrench: 建议操作步骤

  1. 确认 PowerStrategy 配置中启用了功耗封顶功能
  2. 使用 ipmitool mc info 检查IMU通信状态
  3. 执行 mobctl invoke Get Cpu Module Power 主动触发采集
  4. 检查 Redfish 或 Web 界面是否更新数据
  5. 若仍无效，建议检查 IMU 固件版本及与 CPU 板的 I²C/SMBus 连接状态

:light_bulb: 提示：某些系统在 OS 未启动时可能无法获取精确的CPU功耗值，请确保系统处于运行状态再进行测试。

如问题持续存在，建议结合日志分析命令：

journalctl -u imu-sensor-service
dmesg | grep -i power

相关链接：

  1. openUBMC需求提交流程
  2. 仿真环境启动后，登进去，缺少ipmcget命令
  3. 关于 openUBMC CPU 功耗计算方法的咨询
  4. 版本级自动化冒烟测试设计分享
  5. CSR配置字典之MPCModel类 | 文档中心 | openUBMC
3

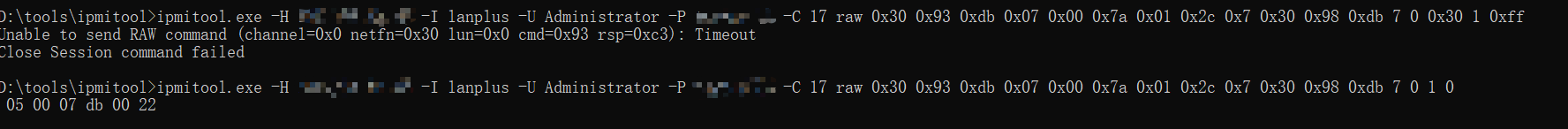

使用调试的ipmi桥接命令，发现CPU功耗命令不通，但CPU温度能读到，说明BMC与IMU之间通信正常：

image1776×146 13.5 KB

4

请先查看该文档进行初步排查
docs/docs/zh/development/api/app_api/compute.md · openUBMC/docs - AtomGit | GitCode

5

你好，我没有看到该文档有提到有关CPU功耗或内存功耗的地方，请问还有其他参考资料吗

6

好的，请确认当下是否为上电状态，
若为下电状态，请上电。
若为上电状态，请查看当下其他通过imu查询的信息是否有正常获取到，如CPU对象在 bmc.kepler.Systems.Processor.CPU 接口下的 MaxMemoryTemperatureCelsius、TemperatureCelsius等是否有获取到

7

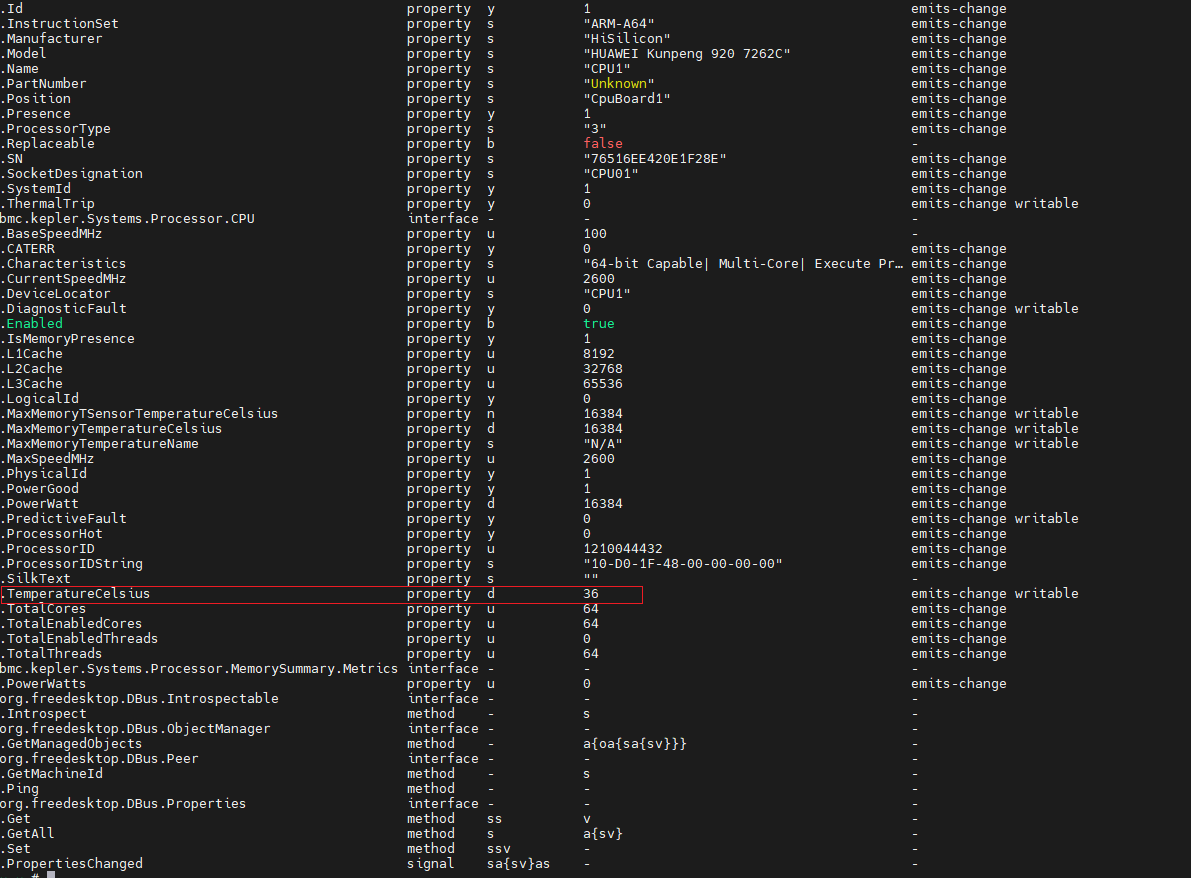

当前环境是 鲲鹏模组（型号：S920X08），是上电状态，只有TemperatureCelsius获取到，其他通过imu查询的看起来都有异常，见下图：

image1191×878 27.6 KB

8

在ssh连接中输入如下代码

mdbctl
attach compute
dloglevel debug

静置环境一分钟后，一键收集日志。麻烦将日志发送至邮箱 zhangzhiyang22@huawei.com

9

日志已发送，麻烦帮忙看看，谢谢。

11

通过一键收集，观察到以下日志打印

2026-02-14 09:26:21.185183 compute DEBUG: cpu_object.lua(258): update cpu2 temperature, cc=0, temp=41.000000
2026-02-14 09:26:23.203104 compute DEBUG: cpu_object.lua(295): update cpu2 power, cc=195, error

初步判定为从imu获取相关信息超时

12

遇到了同样的问题，请问如何解决？

13

看一下cpu是否有上电

14

CPU为上电状态，OS可以正常进入，CPU温度可以拿到

2026-04-08 17:06:23.166351 compute DEBUG: cpu_object.lua(258): update cpu1 temperature, cc=0, temp=47.000000
2026-04-08 17:06:23.632156 compute DEBUG: cpu_object.lua(258): update cpu2 temperature, cc=0, temp=52.000000
2026-04-08 17:06:23.672924 compute DEBUG: cpu_object.lua(258): update cpu2 temperature, cc=0, temp=52.000000
2026-04-08 17:06:26.293595 compute DEBUG: pmu_object.lua(60): start the slower loop to query CPU and memory temperatures and power
2026-04-08 17:06:26.739558 compute DEBUG: imu_cmd.lua(300): get memory temperature failed, error: 195
2026-04-08 17:06:26.740289 compute DEBUG: cpu_object.lua(321): update cpu1 memory temperature, cc=195, error
2026-04-08 17:06:28.736391 compute DEBUG: imu_cmd.lua(300): get memory temperature failed, error: 195
2026-04-08 17:06:28.738054 compute DEBUG: cpu_object.lua(321): update cpu1 memory temperature, cc=195, error
2026-04-08 17:06:30.742453 compute DEBUG: cpu_object.lua(295): update cpu1 power, cc=195, error
2026-04-08 17:06:32.743700 compute DEBUG: imu_cmd.lua(300): get memory temperature failed, error: 195
2026-04-08 17:06:32.745366 compute DEBUG: cpu_object.lua(321): update cpu2 memory temperature, cc=195, error
2026-04-08 17:06:34.756244 compute DEBUG: imu_cmd.lua(300): get memory temperature failed, error: 195
2026-04-08 17:06:34.757739 compute DEBUG: cpu_object.lua(321): update cpu2 memory temperature, cc=195, error
2026-04-08 17:06:36.764690 compute DEBUG: cpu_object.lua(295): update cpu2 power, cc=195, error
15

更新一下bios版本
