无法获取到CPU的温度，电压等健康信息

[GuJ]

问题描述

1.无法获取CPU的温度，电压，功率等健康信息

2.S920S08模组启动CPU有大量报错信息BT read byte failed，是BMC与鲲鹏模组S920S08的通讯异常导致的吗？

3.社区中的bmc_sdk.zip与鲲鹏BMC管理软件提供的二进制开发包iBMC300_5.12.0.7.tar.gz使用方法一样吗？硬件信息是鲲鹏S920S08模组+Hi1711BMC模组，应该使用那个SDK开发包bmc_sdk.zip还是iBMC300_5.12.0.7.tar.gz

4.按照社区新增硬件文档添加一个Lm75温度传感器温度上传正常，添加三个后温度显示均为0，三个温度传感器的地址分别是0x90,0x92,0x96可以正常识别到。vpd/vendor/Huawei/Server/Kunpeng/openUBMC/root.sr文件我上传到附件中

root.txt (12.2 KB)

环境信息,96

• 操作系统： Ubuntu 24.04]

  软件版本：OpenUBMC2512

• 硬件配置：CPU鲲鹏S920S08模组，BMC是Hi1711模组，

期望结果

1.可以获取到鲲鹏S920S08模组的健康信息。

2.BMC与鲲鹏S920S08的通讯正常。

3.三个温度传感器都可以采集到信息

[GuJ]

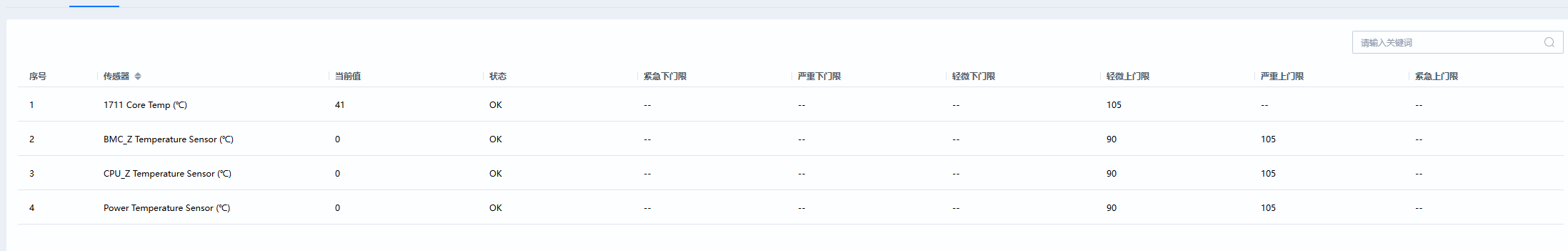

问题中的第4条已经解决，root.sr配置有问题

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结

问题	解决方案
1. 无法获取CPU健康信息	修复IPMB通信，确保BIOS与BMC握手正常
2. BT read byte failed	检查I²C链路、地址冲突、Entity定义缺失
3. SDK选择	使用华为官方包 iBMC300_5.12.0.7.tar.gz
4. LM75多传感器读数为0	修改SR文件，为每个传感器单独配置Scanner和Sensor对象

最终目标：通过规范的SR配置、使用官方SDK、确保IPMB通信正常，使BMC能够稳定采集S920S08模组的CPU温度、电压、功率及外部传感器信息。

点击此处查看详细分析解答

针对鲲鹏S920S08模组无法获取CPU健康信息等问题的综合分析与建议

根据您提供的详细问题描述、系统环境和日志信息，以下是围绕 S920S08模组无法获取CPU温度、电压等健康信息 的全面分析与解决建议。

---

一、问题核心总结

问题	现象描述	初步判断
1. 无法获取CPU温度/电压/功率	传感器无有效读数、系统报错频繁	BMC与主控通信异常或IPMB链路故障
2. BT报错：BT read byte failed	启动时大量出现此错误	表明BMC与CPU模组之间的IPMB通信异常
3. 开发包选择混乱	不清楚应使用 bmc_sdk.zip 还是 iBMC300_5.12.0.7.tar.gz	涉及适配平台差异
4. 多个LM75传感器读数为0	地址可识别，但多个添加后均显示0℃	SR文件配置或数据映射问题

---

二、逐项分析与解决方案

1. 无法获取CPU温度、电压、功率健康信息

根本原因分析：

• 在知识库中，“BMC”作为独立的管理控制器，通过 IPMB总线（基于I²C）从CPU、电源、风扇等部件获取传感器数据。
• 当 IPMB消息传输失败 时，将导致：
  • CPU温度无法获取（实体：CPU Temperature）
  • 内存温度无法获取（实体：Memory Temperature）
  • 核心温度缺失（实体：Core Temperature）
• 您提到的“大量 BT read byte failed”错误，正是 IPMB通信失败的典型表现，常见于以下场景：
  • I²C线路物理连接不良
  • 地址冲突或波特率不匹配
  • CPLD或BIOS未正确初始化IPMB接口
  • BMC固件未适配该硬件模组

解决建议：

1. 检查IPMB物理链路状态：

   • 使用命令（如ipmitool mc info）确认BMC是否正常运行。
   • 检查I²C总线是否存在干扰或断路（可通过示波器检测SCL/SDA信号质量）。

2. 排查BT read byte failed错误来源：

   • “BT”指 Bridge Type 接口，是IPMI标准中用于带外通信的一种方式。
   • 此失败表明BMC与Host处理器之间通信异常。
   • 可能原因：
     • S920S08模组与Hi1711 BMC之间的I²C电平不匹配
     • 需要在SR文件中显式声明Entity及IPMB路径
     • 固件未加载正确的Entity定义或IpmiEntity对象

3. 确认BMC固件是否适配S920S08模组：

   • OpenUBMC 25.12 是否正式支持 S920S08 + Hi1711组合？
   • 若非官方支持列表内硬件，请考虑：
     • 定制化移植SR配置
     • 升级至官方发布的兼容版本（如华为内部v3.x系列iBMC）

4. 建议操作：

   # 查询MC状态（需在BMC侧执行）
   ipmitool mc info

   # 查看SDR传感器列表
   ipmitool sdr list

   # 检查是否有CPU相关传感器存在但状态异常
   ipmitool sensor list | grep -i temp


---

2. BT read byte failed 是否由BMC与S920S08通讯异常引起？

明确答案：是的，基本可以确认是IPMB通信异常所致。

依据来自知识图谱：

• “BMC failed to obtain CPU temperature data, indicating a communication or hardware issue.”
• 描述明确指出：当BMC无法获取CPU温度时，根本原因在于通信或硬件问题。
• “BT read byte failed” 是底层I²C/IPMB协议栈的读取失败，表明：
  • BMC已发起请求
  • 对方（S920S08）未响应或响应超时

建议排查步骤：

1. 验证I²C地址分配：

   • S920S08作为Slave设备，是否在I²C总线上分配了正确地址？
   • 可通过：

     i2cdetect -y <bus_id>  # 扫描指定I²C总线


     确认目标地址是否在线。

2. 确认BIOS是否启动并暴露IPMI接口：

   • 若BIOS未完成初始化，则Host不响应BMC请求。
   • 检查日志中是否有 Host is ready for IPMI 类似信息。

3. 检查CSR配置中是否注册了该模组的Entity：

   • 在root.sr或其他.sr配置文件中，必须包含类似：

     entity S920S08_CPU : Entity {
         EntityId = 32;        // 符合IPMI规范
         EntityInstance = 1;
         IpmiEntity = true;
     }


   • 并绑定其传感器路径。

---

3. SDK选择问题：bmc_sdk.zip vs iBMC300_5.12.0.7.tar.gz

对比项	bmc_sdk.zip（社区版）	iBMC300_5.12.0.7.tar.gz（华为官方）
来源	社区开源项目（可能为OpenUBMC分支）	华为官方提供（闭源+签名）
适用平台	通用型BMC开发，适合学习和原型	专用于华为iBMC平台
功能完整性	部分接口开放，依赖社区维护	包含完整驱动、工具链、文档
签名与验证	无强制要求	包含hpm_signer签名，需验证后升级
调试支持	有限	提供完整调试工具（ipmcset, clp_commands）
兼容性	不一定适配Hi1711+BMC组合	明确支持Kunpeng系列模组

结论与建议：

在鲲鹏S920S08 + Hi1711 BMC模组的开发中，应优先使用华为提供的 iBMC300_5.12.0.7.tar.gz 开发包。

原因如下：

• Hi1711是华为自研BMC芯片，其底层寄存器、驱动、I²C mux控制等均为私有实现；
• 社区bmc_sdk.zip通常基于openBMC标准，可能缺少对HiSilicon芯片组的适配；
• 官方开发包包含：
  • 正确的板级支持包（BSP）
  • 修订过的I²C地址映射
  • 已验证的GPIO/CPLD控制逻辑
  • 专用的HPM升级工具（hpm_signer）

建议：

• 联系华为技术支持获取完整SDK文档；
• 使用官方工具构建HPM升级包，避免手动打包引发签名错误。

---

4. 多个LM75传感器读数为0的问题分析

当前现象：

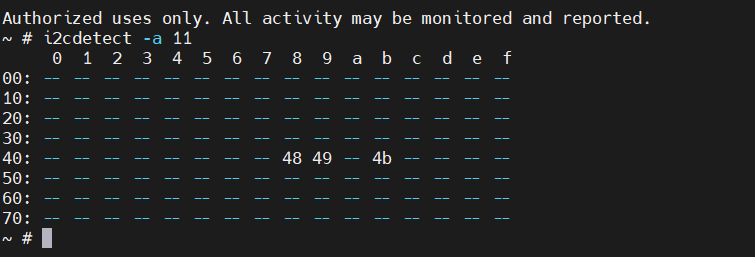

• 使用12cdetect -a 11扫描到地址 0x48, 0x49, 0x4b（即十进制72, 73, 75）——注意：您提到传感器地址为0x90/0x92/0x96，这应是7位地址左移后的写地址，对应7位地址为0x48, 0x49, 0x4B）
• 添加多个LM75后，仅第一个能正常读取，其余显示为0℃

常见错误原因：

1. SR文件中传感器配置错误：

   • 所有LM75共用同一个Scanner读取，而未区分Slave地址；
   • 示例错误配置：

     scanner LM75_Scanner {
         Driver = "lm75";
         I2cBus = "i2c_11";
         I2cAddr = 0x48;  // 固定写死，只能读一个
     }


2. 未为每个传感器创建独立的ThresholdSensor对象；

3. 没有正确映射ReadingValue到实际读数路径；

4. 未设置合理的M、B、RBExp参数进行数值转换

正确配置方法（建议修改root.sr）：

// 定义三个独立的I2C设备
device LM75_CPU : Lm75TempSensor {
    I2cBus = "i2c_11";
    I2cAddr = 0x48;  // 对应您说的0x90
    Entity = "/Entities/CpuBoard1";
}

device LM75_BMC_Z : Lm75TempSensor {
    I2cBus = "i2c_11";
    I2cAddr = 0x49;  // 0x92
    Entity = "/Entities/BmcModule";
}

device LM75_PWR : Lm75TempSensor {
    I2cBus = "i2c_11";
    I2cAddr = 0x4b;  // 0x96
    Entity = "/Entities/PowerBoard";
}

// 分别创建Scanner
scanner LM75_CPU_Scanner {
    Device = "LM75_CPU";
}

scanner LM75_BMC_Z_Scanner {
    Device = "LM75_BMC_Z";
}

scanner LM75_PWR_Scanner {
    Device = "LM75_PWR";
}

// 创建ThresholdSensor
object ThresholdSensor_CPU_Temp {
    OwnerId = 32;
    EntityId = 32;
    EntityInstance = 1;
    SensorType = 1;
    Initialization = 127;
    Reading = "<= /Scanner/LM75_CPU_Scanner.Value";
    SensorName = "CPU_Z Temperature Sensor (°C)";
    Unit = 128;
    NominalReading = 25;
    NormalMaximum = 85;
    MaximumReading = 125;
    MinimumReading = 0;
    UpperThreshold = [90, 105];  // 轻微，严重
}
// 其他两个类似配置...

验证命令：

# 登录BMC后查看传感器
ipmcget -t sensor -d list

# 或使用Redfish API（若启用）
curl -k https://<bmc_ip>/redfish/v1/Chassis/1/Thermal

---

三、推荐配置与最佳实践

推荐工作流程：

1. 使用iBMC300_5.12.0.7.tar.gz SDK进行开发
2. 确保SR文件中正确定义Entity和Sensor结构
3. 编译HPM升级包时使用hpm_signer签名
4. 升级前确保时间同步，否则可能导致升级失败
5. 通过ipmitool和Web界面双重验证传感器状态

关键配置点：

项目	建议值
I²C总线编号	根据硬件设计确定（如i2c_11）
Sensor类型	ThresholdSensor
数据源	<= /Scanner/xxx.Value
温度单位	128（有符号摄氏度）
读数转换	设置M=1, B=0, RBExp=0用于直接读取
实体归属	明确指向CpuBoard1、BmcModule等

---

四、延伸建议

1. 联系华为技术支持：

   • 提供完整的root.sr文件和日志；
   • 请求适配S920S08的参考设计案例；
   • 获取Hi1711芯片的I²C时序与上拉电阻建议。

2. 启用BMC日志追踪：

   # 查看BMC系统日志
   journalctl -u sensor-manager

   # 捕获IPMI错误
   dmesg | grep -i ipmi


3. 参考文档：

   • 华为企业支持文档
   • OpenUBMC社区论坛

---

总结

问题	解决方案
1. 无法获取CPU健康信息	修复IPMB通信，确保BIOS与BMC握手正常
2. BT read byte failed	检查I²C链路、地址冲突、Entity定义缺失
3. SDK选择	使用华为官方包 iBMC300_5.12.0.7.tar.gz
4. LM75多传感器读数为0	修改SR文件，为每个传感器单独配置Scanner和Sensor对象

最终目标：通过规范的SR配置、使用官方SDK、确保IPMB通信正常，使BMC能够稳定采集S920S08模组的CPU温度、电压、功率及外部传感器信息。

如需进一步协助，请提供 root.sr 文件内容及完整的启动日志输出，以便深入诊断。

[duzhou13_51cdj (wanghaozhou)]

1、无法获取 CPU 相关信息，确认是否为 ipmb 通道通信异常，可在 bmc 侧通过以下命令验证，若无法正常回复，则可能是 bmc 侧的 ipmb 服务异常或对端响应异常

-- 获取 CPU 温度

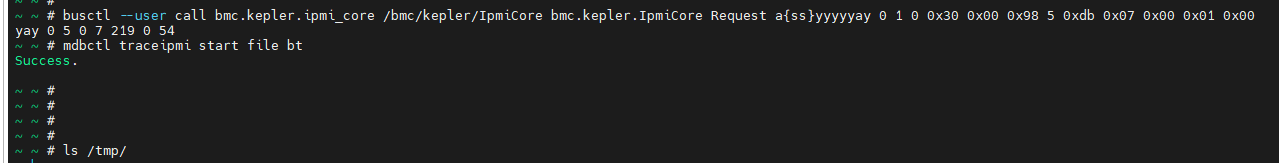

busctl --user call bmc.kepler.ipmi_core /bmc/kepler/IpmiCore bmc.kepler.IpmiCore Request a{ss}yyyyyay 0 1 0 0x30 0x00 0x98 5 0xdb 0x07 0x00 0x01 0x00

2、大量 BT read byte failed 报错，确认是否 BT 通道通信异常，可开启 trace 南向追踪后再重启 OS，观测追踪结果确认 bmc 侧是否收到系统侧发送的消息，以及是否正常回复

mdbctl traceipmi start file bt

追踪结果收集在 /tmp/ipmi.txt，若未生成该文件则表示 BMC 完全未收到消息

[GuJ]

1.正常吗？

2.重启OS后/tmp/目录下无ipmit.txt，是与BMC的root.sr的文件配置有关吗？

[duzhou13_51cdj (wanghaozhou)]

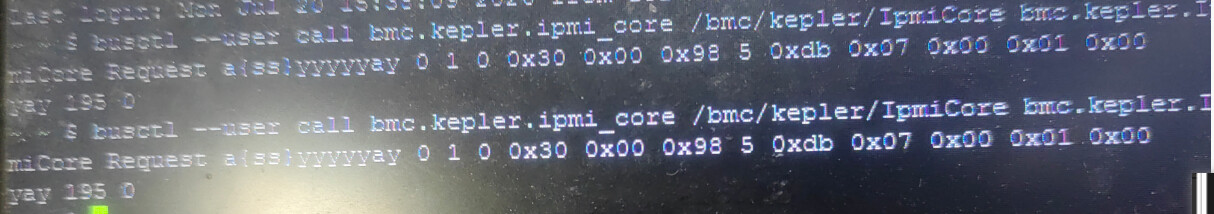

1、busctl 命令执行成功，说明 ipmb 通信无问题，再确认下 CPU 相关信息无法获取吗？若还无法获取请明确下是哪些传感器信息异常
2、重启后多等待一些时间，等进入 bios 启动阶段后 bios 会向 bmc 发消息，若 3 分钟内都无 ipmi.txt 生成，则说明 bmc 未接收到 BT 通道的消息。问题可能发生在 ① bios 未正常发送消息；② 中间链路消息传输异常（主要是 cpld）；③ bmc 侧 bt 驱动功能异常。若有问题请一键收集日志并提供至 wanghaozhou2@huawei.com

[GuJ]

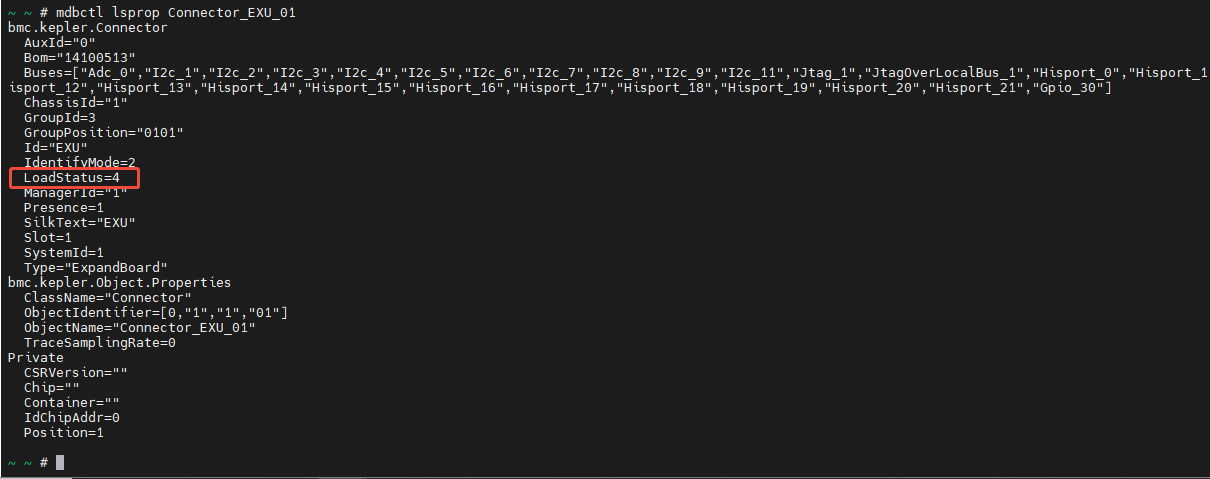

1.我修改了BMC的root.sr文件，配置了14100513_EXU_0.sr后，BMC可以获取的CPU的传感器，由于BMC显示CPU是下电状态，导致CPU的传感器值没有获取到。CPU的上下电状态时是配置那个sr文件，是fructrl组件中的文件吗？

2.修改BMC的root.sr文件，配置了14100513_EXU_0.sr后，CPU启动不会报错BT read byte failed，可以获取到日志ipmi.txt

ipmi.txt (1.4 MB)

[duzhou13_51cdj (wanghaozhou)]

14100513_EXU_0.sr 文件中是否包含一个 DFT 对象？
