Atlas 300l A2(32G）卡闪现 inspection failed告警

wbf · 2026 年2 月 26 日 03:06

问题描述

压测Atlas 300l A2(32G）卡闪现 inspection failed告警然后消失

重现步骤

压测echo -e “Y\n” | ascend-dmi -p -dur 604800 -it 5 -pm history>> /home/workspace/stress.log &

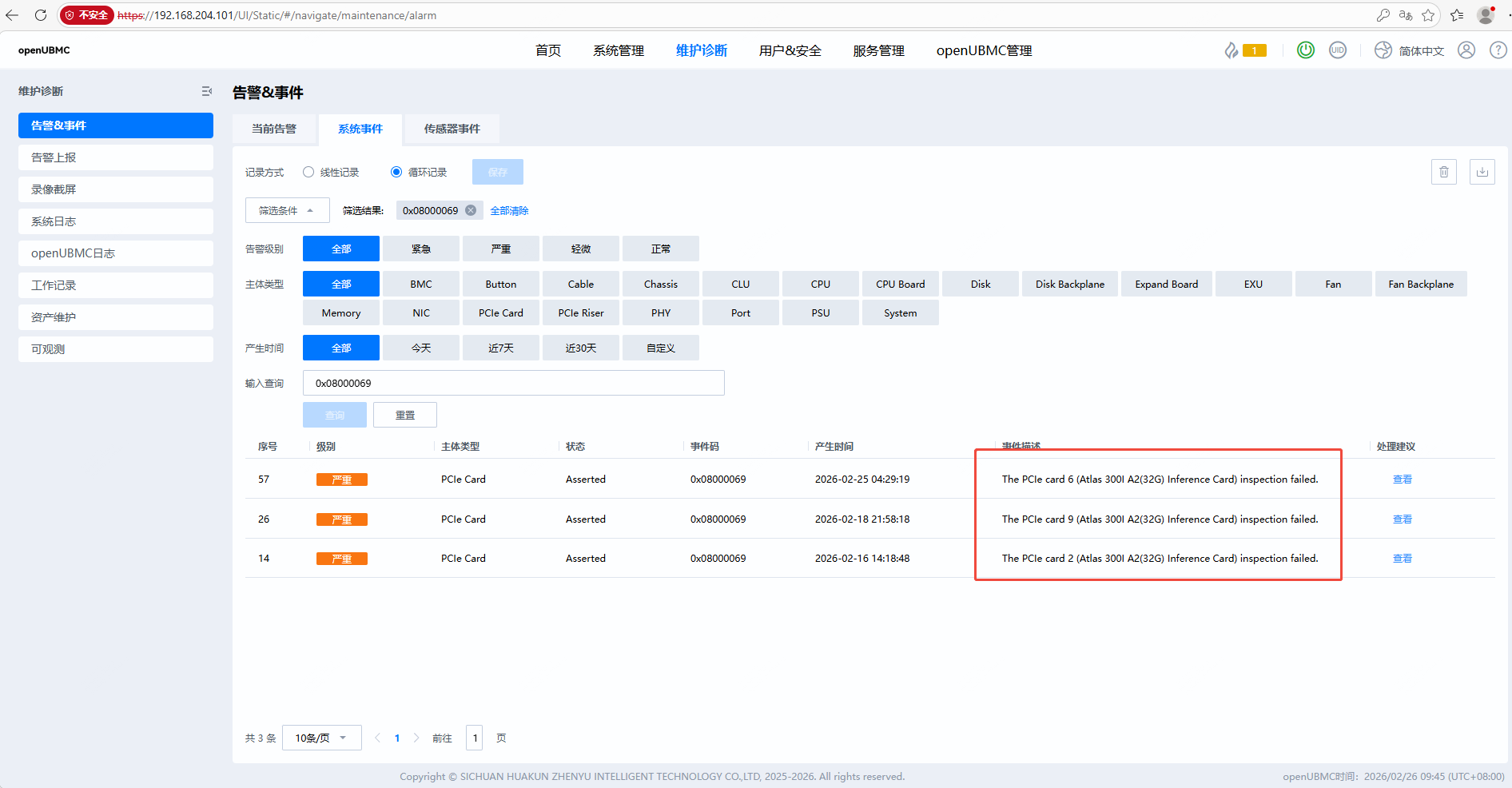

bmc上出现告警
告警消失

期望结果

不产生告警

实际结果

尝试过的解决方案

查看日志，NPU功耗获取失败，不清楚这个功耗为什么获取失败然后又恢复

2026-02-18 21:58:18.825103 event NOTICE: events.lua(110): System major count change 0 to 1 by [Event_InspectFail_01010509].
2026-02-18 21:58:18.826424 event NOTICE: events.lua(127): System Health change Normal to Major.
2026-02-18 21:58:18.835549 chassis NOTICE: led_policy_service.lua(82): get_event_health change to: Major
2026-02-18 21:58:18.854870 event NOTICE: hardware_event.lua(580): Event_InspectFail_01010509|{“source”:{“expressions”:[“expr((($1 & 4) == 0) && (($2 & 32768) == 0) ? 0 : 1)”],“properties”:[{“Service”:“bmc.kepler.compute”,“Property”:“FaultState”,“Interface”:“bmc.kepler.Systems.NPUCard”,“Path”:“/bmc/kepler/Systems/1/PCIeDevices/PCIeCards/NPUCards/NPUCard_1_01010509”},{“Service”:“bmc.kepler.compute”,“Property”:“PowerWatts”,“Interface”:“bmc.kepler.Systems.NPUCard”,“Path”:“/bmc/kepler/Systems/1/PCIeDevices/PCIeCards/NPUCards/NPUCard_1_01010509”}]},“value”:[0,65535],“type”:“synchronization”}
2026-02-18 21:58:19.012790 event NOTICE: abstract_event.lua(241): [Event_InspectFail_01010509] generate an event [assert] while reading change to [1].
2026-02-18 21:58:19.020750 redfish NOTICE: alarm.lua(600): received a event[26-0].
2026-02-18 21:58:19.020953 event_policy NOTICE: synchronizer.lua(253): received a event[26-0].
2026-02-18 21:58:19.184263 chassis NOTICE: led_service.lua(445): set SysHealLed state success, current state: 5, Capability: 2
2026-02-18 21:58:27.391932 event NOTICE: events.lua(110): System major count change 1 to 0 by [Event_InspectFail_01010509].
2026-02-18 21:58:27.396067 event NOTICE: events.lua(127): System Health change Major to Normal.
2026-02-18 21:58:27.405413 chassis NOTICE: led_policy_service.lua(82): get_event_health change to: Normal
2026-02-18 21:58:27.423189 event NOTICE: hardware_event.lua(580): Event_InspectFail_01010509|{“source”:{“expressions”:[“expr((($1 & 4) == 0) && (($2 & 32768) == 0) ? 0 : 1)”],“properties”:[{“Service”:“bmc.kepler.compute”,“Property”:“FaultState”,“Interface”:“bmc.kepler.Systems.NPUCard”,“Path”:“/bmc/kepler/Systems/1/PCIeDevices/PCIeCards/NPUCards/NPUCard_1_01010509”},{“Service”:“bmc.kepler.compute”,“Property”:“PowerWatts”,“Interface”:“bmc.kepler.Systems.NPUCard”,“Path”:“/bmc/kepler/Systems/1/PCIeDevices/PCIeCards/NPUCards/NPUCard_1_01010509”}]},“value”:[0,3506],“type”:“synchronization”}
2026-02-18 21:58:27.524207 event NOTICE: abstract_event.lua(241): [Event_InspectFail_01010509] generate an event [deassert] while reading change to [0].
2026-02-18 21:58:27.533649 event_policy NOTICE: synchronizer.lua(253): received a event[27-0].

ubmc_assistant · 2026 年2 月 26 日 03:11

答案内容由AI生成，仅供参考：

Atlas 300I A2(32G) 推理卡出现“inspection failed”告警分析报告

问题描述

在对 Atlas 300I A2(32G) Inference Card 进行压力测试时，系统偶发出现 The PCIe card X (Atlas 300I A2(32G) Inference Card) inspection failed. 的严重告警（事件码：0x08000069），该告警短暂出现后自动消失。此现象虽为瞬态，但影响系统稳定性监控判断。

告警详情

属性	内容
告警事件码	`0x08000069`
告警名称	`The PCIe card X inspection failed.`
告警级别	严重（Major）
主体类型	PCIe Card
事件对象	Atlas 300I A2(32G) Inference Card
持续时间	数秒至数十秒（短暂闪现）
发生频率	压力测试期间偶发

示例日志记录：

2026-02-18 21:58:18.825103: [Event_InspectFail_01010509] assert - 检查失败
2026-02-18 21:58:27.524207: [Event_InspectFail_01010509] deassert - 检查恢复

根本原因分析

根据提供的日志信息和系统设计文档分析，该“inspection failed”告警的触发逻辑与 NPU卡的双重检查机制 相关。

告警触发机制

该告警由事件 Event_InspectFail_01010509 触发，其检测逻辑基于以下两个关键属性的组合判断：

expr((($1 & 4) == 0) && (($2 & 32768) == 0) ? 0 : 1)

$1：对应 NPUCard 的 FaultState 字段
$2：对应 NPUCard 的 PowerWatts 字段

只有当 FaultState 正常且 PowerWatts 非零 时，检查才通过（返回0）。否则触发告警。

告警出现与消失的原因

断言（Assert）条件：告警产生

PowerWatts 获取失败 或 值为0。
日志中明确记录该卡的功耗读数曾变为 & 32768 表达式的计算结果为真，导致表达式返回1，从而触发告警。

解除（Deassert）条件：告警消失

系统再次读取到稳定的 PowerWatts 非零值（例如日志中显示 3506 表示正常）。
FaultState 依然为0（无硬件故障）。
表达式重新返回0，告警自动解除。

核心结论：本次“inspection failed”告警的直接原因是：
在压力测试过程中，Atlas 300I A2(32G) 推理卡的 PowerWatts 属性出现瞬时读取失败或返回为0的情况。

解决方案与建议

短期缓解措施

1. 调整告警防抖策略

在不降低系统可靠性的前提下，对 Event_InspectFail 类事件增加持续防抖机制（contbin_HxLx），避免瞬时毛刺触发告警。

"Event_InspectFail_01010509": {
    "trigger_logic": "expr(...)",
    "debounce": "contbin_H3L3",  // 至少连续3次异常才告警
    "description": "PCIe card inspection failed"
}

推荐使用 contbin_H3L3 或更高级别防抖，防止短暂通信波动引发告警。

2. 排查固件兼容性

检查 Atlas 300I A2(32G) 卡的以下版本是否为最新稳定版：

组件	获取路径	建议版本
System Firmware Version	`FirmwareVersion`	7.7.0.6.236
MCU Firmware Version	`McuFirmwareVersion`	25.53.33

可参考日志与实际部署版本比对，确保固件一致性。

长期解决方案

1. 增强带外通信健壮性

在 compute 组件中优化 SMBus 重试机制，在通信失败时进行多次重试而非直接返回0。
增加异常值过滤机制，若 PowerWatts 返回0但设备仍在位、未报故障，则认为是无效读数，维持上次有效值或标记为“未知”。

2. 完善硬件适配

确保 CSR 配置文件中的 NPUCard 定义完整且与实际设备一致。

示例正确配置：

"NPUCard_1": {
    "Name": "Atlas 300I A2(32G) Inference Card",
    "Manufacturer": "Huawei",
    "Model": "Atlas_300I_A2",
    "PartNumber": "02314RAL",
    "PowerWatts": "<std_smbus_get_power>"
}

并确认 CSR 文件中不存在 ECCAlarmState 与 DiagnosticFault 的属性不一致问题（见 GitCode 提交记录）。

3. 日志增强建议

增加 PowerWatts 读取失败的具体原因日志（如 “SMBus timeout”, “Invalid response”）。
记录每次 Event_InspectFail 触发时的原始 FaultState 与 PowerWatts 值，便于事后分析。

总结

项目	结论
告警类型	瞬时性通信异常导致的误报
根本原因	`PowerWatts` 属性在压测中短暂返回0或读取失败
触发逻辑	`Event_InspectFail` 检查 `FaultState` 与 `PowerWatts` 组合状态
解决方向	优化通信重试 + 增加防抖机制 + 升级固件/CSR

建议优先实施防抖策略与通信稳定性优化，以消除压测过程中的偶发告警，提升系统监控可信度。

参考资料来源：

硬件兼容性列表

compute 组件说明文档

openUBMC 告警机制设计

Atlas 300I A2 相关 CSR 配置与日志分析

huangjiapei_o2800 · 2026 年2 月 26 日 03:18

“Event_InspectFail”: {
“EventKeyId”: “PcieCard.PCIeCardInspectionFailure”,
“Reading”: “<=/NPUCard_1.FaultState;<=/NPUCard_1.PowerWatts |> expr((($1 & 4) == 0) && (($2 & 32768) == 0) ? 0 : 1)”,
“Condition”: 0,
“OperatorId”: 6,
“AdditionalInfo”: “2”,
“Component”: “#/Component_PCIeCard”,
“DescArg2”: “#/PCIeDevice_1.SlotID”,
“DescArg3”: “#/PCIeCard_1.BoardName”
}

这个告警是根据卡侧上报的错误码告警的，需要定位卡侧的原因。

wbf · 2026 年2 月 26 日 03:23

卡那边怎么定位呢？收集os侧日志发给哪位大佬帮忙看看？

Longbow · 2026 年2 月 26 日 06:05

收集os侧的日志发送到邮箱
zhangzhiyang22@huawei.com

wbf · 2026 年2 月 26 日 08:35

邮件已收集日志发送，请查阅

huangjiapei_o2800 · 2026 年2 月 27 日 11:18

看下联系卡侧的定位下

wbf · 2026 年2 月 28 日 01:49

卡那边说没问题，卡返回的powerwatts不会超过32767，但是我收到的值是65535，这个还得bmc这边帮忙看下数据源是什么

huangjiapei_o2800 · 2026 年3 月 1 日 02:00

带上这个修改在试下

LCC · 2026 年3 月 17 日 05:54

这个修改和误告警有啥关联吗，没确认清楚根因
