我们在开发过程中，用到了sw板，web上产生14个获取自描述信息失败0x1A000055告警
如何解决web告警，告警原理是什么

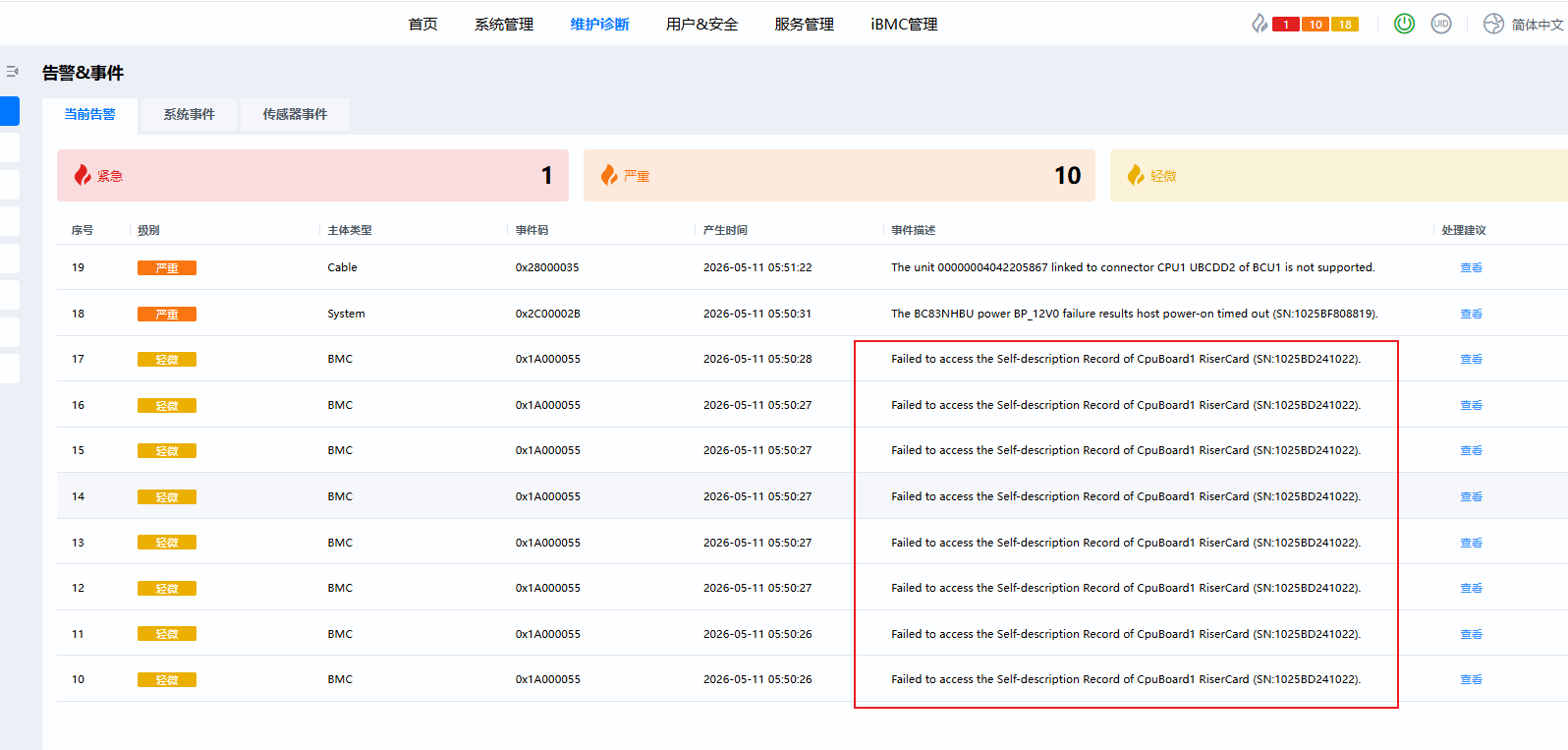

我们在PSR中配置了UnitConfiguration_IEU1，其中SrcPortName和TargetPortID用到了14个，我们发现web上0x1A000055也对应14个

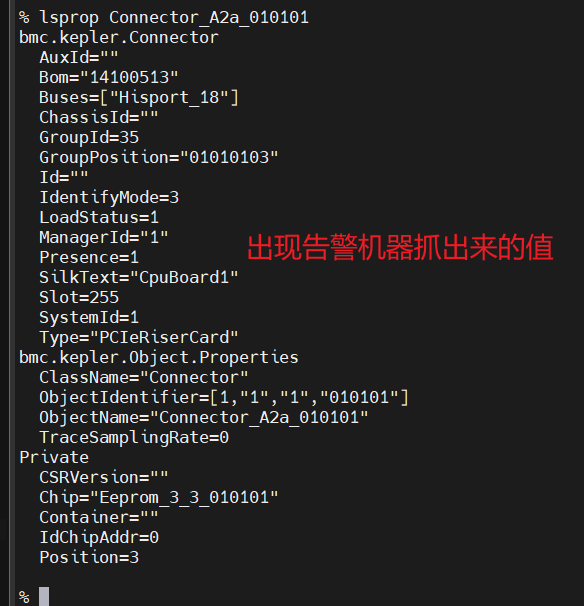

目前排查到这个告警事件定义来源于基础板的CSR，事件数据源来源于Hisport_I2C下的Connector，以Connector_A1a为例，发现Connector_A1a未正常加载，id为空，LoadStatus为1导致产生告警
Connector_A1a异常，是不是某个部件刷写有关？
Connector_A1a作用是什么，与riser如何关联？与PSR定义的线缆白名单有什么联系？
答案内容由AI生成，仅供参考：
| 项目 | 说明 |
|---|---|
| Connector 作用 | 实现组件自发现，定义 Hisport_I2C 与下级组件的映射关系 |
| 0x1A000055 告警 | 因 I2C 通信失败导致无法读取 CSR，LoadStatus=1 |
| 根本原因 | Hisport_I2C 通信异常 → EEPROM 读取失败 → 自发现失败 |
| 解决方向 | 检查物理连接、I2C 通信、EEPROM、CSR 文件一致性 |
| 关联影响 | 影响线缆白名单校验、拓扑构建、告警上报等功能 |
建议：优先使用
hisportdetect或i2cdetect工具确认 Hisport_I2C 通道是否正常，再结合日志分析具体失败点。
在天池架构（Tianchi Architecture）中，Connector 是描述硬件拓扑关系的关键组件，其主要功能是实现组件自发现机制。结合 Hisport_I2C 通道，其作用如下：
Buses 字段定义了传递到下级组件的管理信号，如 Hisport_I2C、I2C、GPIO 等。示例：
"Buses": ["Hisport_16"]表明该 Connector 通过 Hisport_I2C_16 通道与下级组件通信。
Hisport_I2C 是一种基于 Hisport 总线封装的虚拟 I2C 通道，用于 BMC 与远端组件（如 Riser 卡）之间的管理通信：
Hisport_I2C_x 通道通常绑定一个或多个 Connector，形成“通道→连接器→组件”的映射关系事件码：0x1A000055
事件描述：Failed to access the Self-description Record of CpuBoard1 RiserCard
该告警表示 BMC 无法访问 Riser 卡的自描述记录（CSR），根本原因在于：
根据您提供的信息，故障链路如下：
BMC
→ Hisport_I2C_16 (Hisport_over_I2C)
→ Connector_A1a
→ Riser Card (SN:1025BD241022)
→ EEPROM @0xAE (CSR 存储位置)
当前问题：
Id=""：未能读取到组件唯一标识LoadStatus=1：组件加载失败SrcPortName/TargetPortID线缆白名单机制依赖于 UBC/UBCDD 接口的拓扑检测线缆：
| 字段 | 来源 | 说明 |
|---|---|---|
SrcPortName |
PSR 配置 | 定义线缆连接的源端口（如 A1a, A2c） |
TargetPortID |
Riser CSR | 定义目标端口 ID |
Bom / UID |
Connector | 用于匹配是否支持该组件 |
关键点：若 Connector 无法加载（LoadStatus=1），则无法获取
UID，导致线缆检测流程中断，进而影响白名单校验。
| 可能原因 | 说明 |
|---|---|
 I2C 通信异常 |
Hisport_I2C 总线不稳定、CRC 错误、时序问题 |
| EEPROM 故障 |
Riser 卡的 CSR EEPROM 损坏或未供电 |
| Hisport 阻塞 |
多个设备频繁通信导致 Hisport 队列阻塞（见文档 id=3） |
 CSR 文件错误 |
Riser 卡 CSR 文件格式错误或缺失必要字段 |
 连接器松动或损坏 |
物理连接不可靠导致 I2C 通信失败 |
 固件版本不匹配 |
BMC、Riser MCU、CPLD 版本不兼容 |
步骤 1：检查 Hisport_I2C 通信状态# 使用 i2cdetect 检查 Hisport_I2C 对应总线
i2cdetect -y <bus_id>
# 或使用 hisportdetect 工具扫描 Hisport 总线
hisportdetect --scan
若无法检测到设备，说明物理通信层异常。
步骤 2：查看系统日志中的 I2C 错误# 检查 Hw_Stream.Log 或系统日志
grep -i "i2c\|timeout\|error" /var/log/Hw_Stream.Log
关注：
Request Timeoutret: 5（I2C 写失败）response error（I2C 响应异常） 步骤 3：验证 EEPROM 可读性确认 Riser 卡的 EEPROM 是否可被正常读取：
# 尝试读取 CSR EEPROM（地址 0xAE）
i2cget -f -y <bus> 0xAE
若返回失败，可能是 EEPROM 未上电、损坏或 I2C 地址冲突。
步骤 4：检查 CSR 文件完整性确认 Riser 卡的 CSR 文件是否符合规范，特别是：
{
"IdentifyMode": 3, // 天池组件自发现模式
"Buses": ["Hisport_16"], // 必须与基础板 Connector 匹配
"UID": "..." // 必须唯一且有效
}
检查 UnitConfiguration_IEU1 中：
SrcPortName 数量是否与实际物理连接一致TargetPortID 是否与 Riser 卡 CSR 中定义一致UIDi2cdetect, busctl 等提前发现问题| 项目 | 说明 |
|---|---|
| Connector 作用 | 实现组件自发现，定义 Hisport_I2C 与下级组件的映射关系 |
| 0x1A000055 告警 | 因 I2C 通信失败导致无法读取 CSR，LoadStatus=1 |
| 根本原因 | Hisport_I2C 通信异常 → EEPROM 读取失败 → 自发现失败 |
| 解决方向 | 检查物理连接、I2C 通信、EEPROM、CSR 文件一致性 |
| 关联影响 | 影响线缆白名单校验、拓扑构建、告警上报等功能 |
hisportdetect或i2cdetect工具确认 Hisport_I2C 通道是否正常，再结合日志分析具体失败点。
如需进一步分析，请提供：
Hw_Stream.Log 中相关 I2C 错误日志片段i2cdetect 扫描结果A1a和A1c是基础板上的一个UBCDD端口，Connector_A1a的IdentifyMode为3，作用是可以直接在A1a这个端口接入如riser，硬盘背板等可以通过天池加载的板卡，但如果A1a是通过线缆连接SW板，需要确认SW板是否是通过hisport进行天池加载的，如果不是就会告警BMC.AccessCSRFailure（对应告警Event_CSRFailureMntr_A1a）。
一般SW板会连接多个基础板上的UBC&UBCDD端口，也会有单独连接CPLD，EEPROM的iic通道，这部分信息需要与硬件对齐。
PSR主要是定义了基础板与riser，硬盘背板，sw板的线缆连接关系。

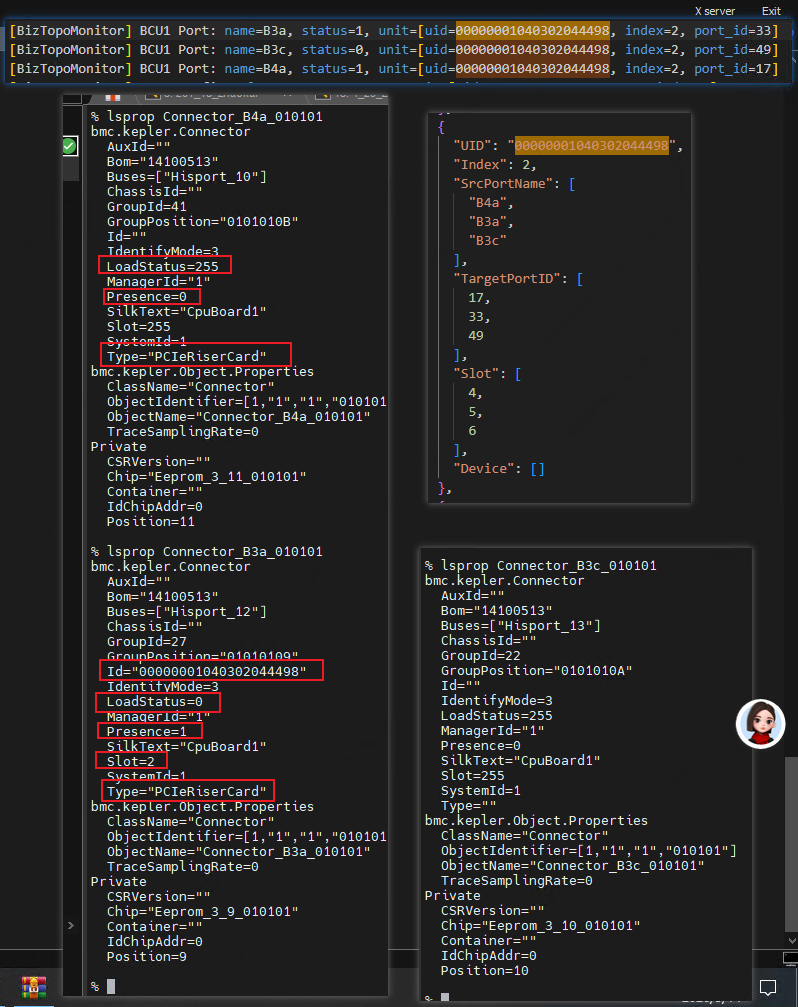

我们是通过真实I2C通道与sw通信，没有使用hisport。另外我们对比华为riser排查，华为riser三个portid也有两个port不在位，一个在位，并没有产生这个0x1A000055告警；我们sw板用了14个portid，基础板CPLD都上报了在位信息
我推测是以下原因导致的：

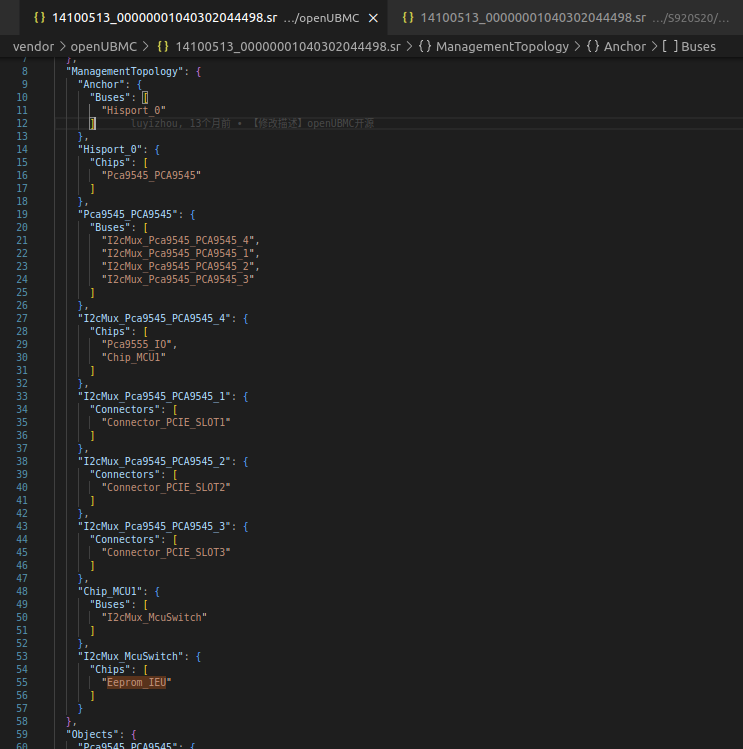

1.华为的riser使用的是hisport与基础板进行通信的，并没有使用BMC直出的iic，如下图是riser内部iic拓扑的配置，具体是hisport下挂了PCA9545，PCA9545下又挂了Chip_MCU1，Chip_MCU1下的IIC最终挂了Eeprom_IEU，这个Eeprom_IEU就是存放riser卡CSR的地方，Connector_B3a下挂的hisport应该就是与连接riser的hisport，能够正常通过天池自发现加载，就不会出现0x1A000055告警。Connector_B4a和B3c应该只是提供高速资源能力，riser没有用到对应的hisport资源，所以也不会有告警。
