问题描述

OpenUBMC2512适配TPA626-VR-S电流传感器吗？如何向vpd组件中添加电流传感器。

环境信息

  • 操作系统： Ubuntu 24.04

  • 软件版本：OpenUBMC2512

  • 硬件配置：[如 CPU、内存等]

重现步骤

  1. [第一步]

  2. [第二步]

  3. [第三步]

期望结果

[您希望实现什么]

实际结果

[实际发生了什么，包含错误信息]

2

答案内容由AI生成，仅供参考：

结论与建议

项目 内容
是否支持 TPA626-VR-S？ 无直接证据表明支持，但若其接口兼容 I2C/PMBus，可通过配置方式接入
添加电流传感器方法 通过修改 vpd 仓库中的 .sr 文件，定义 Scanner → VoltMonitor → ThresholdSensor 链路
关键组件 vpd, bus_tools, ipmi_core, sensor framework
推荐步骤 确认硬件连接 → 配置 SR 文件 → 构建固件 → 验证读数与告警

建议：参考 vpd/vendor/Huawei/Server/Kunpeng/openUBMC/root.sr 或类似文件中的传感器模板进行配置，并利用 BMC Studio 或 bus_tools 辅助调试。

如需进一步确认兼容性，请检查该传感器数据手册是否符合标准协议，并查阅 OpenUBMC 的 component_drivers 或硬件适配层是否已有对应驱动支持。

点击此处查看详细分析解答

OpenUBMC2512 电流传感器适配指南

是否支持 TPA626-VR-S 电流传感器？

根据目前提供的 知识库内容，未明确提及 OpenUBMC2512 是否直接适配 TPA626-VR-S 这一特定型号的电流传感器。

然而，OpenUBMC 支持阈值型（Threshold Sensor）和离散型（Discrete Sensor）传感器，且其传感器体系遵循 IPMI 协议规范，能够监测温度、电压、电流、风扇转速等连续变化的物理量。因此，理论上 OpenUBMC2512 可以适配符合标准接口和通信协议（如 I2C/PMBus）的电流传感器，包括可能的 TPA626-VR-S 型号，前提是该传感器的数据可通过 BMC 系统读取并集成到 OpenUBMC 的传感器管理框架中。

提示：若 TPA626-VR-S 是一款支持标准通信协议（如 I2C）并通过寄存器提供电流读数的设备，则可通过 OpenUBMC 的配置机制将其纳入监控体系。

如何向 VPD 组件中添加电流传感器？

VPD（Vital Product Data） 是 OpenUBMC 中用于存储硬件元数据和配置信息的核心组件。它不仅记录硬件标识（如序列号、型号），还承担着关键的硬件适配职责，包括传感器、FRU 控制、电源管理等配置。

以下是基于文档与知识图谱总结的 在 VPD 中添加电流传感器的流程与方法：

1. 确定传感器接入方式

电流传感器通常通过以下方式接入：

  • I2C 总线连接 ADC 或专用监控芯片
  • 集成于电源管理芯片（如 PMBus 设备）

确认电流传感器挂载在哪个 I2C 总线或设备上，并获取其地址和寄存器读取方式。

2. 在 VPD 中定义传感器对象

在 vpd 仓库中对应平台的 .sr 配置文件（如 platform.sr 或特定产品 .sr 文件）中添加传感器定义。

示例：添加一个基于 Scanner 的电流传感器

"Scanner_CurrentSensor_1": {
    "Value": "<= /Chip/ADC1/Channel3.RawCurrent",  // 假设从某 ADC 获取原始值
    "Debounce": 3000,
    "Mask": 65535,
    "Offset": 0,
    "ScanPeriod": 3000,
    "Filter": "Median_6win"
}

添加 VoltMonitor 转换对象（如需单位转换）

"CurrentMonitor_1": {
    "Reading": "/Scanner_CurrentSensor_1.Value",
    "Formula": "x * 0.001",  // 将原始ADC值转换为安培
    "Unit": "A"
}

创建 ThresholdSensor 对象以实现告警功能

"ThresholdSensor_Current_1": {
    "SensorName": "System Current",
    "SensorType": 12,         // 12 表示电流 (IPMI 标准)
    "ReadingType": 1,         // 模拟读数
    "EntityId": 32,           // 关联实体，如电源模块
    "OwnerId": 32,
    "OwnerLun": 0,
    "UpperCritical": 50,      // 50A 上限
    "UpperNoncritical": 45,
    "PositiveHysteresis": 2,
    "Unit": 129                // 单位为安培 (A)
}

3. 触发事件告警（可选）

通过事件机制上报异常：

"Event_CurrentOver": {
    "Condition": "/ThresholdSensor_Current_1.ReadingStatus.UpperCritical",
    "Severity": "Critical",
    "Message": "System current exceeds critical threshold",
    "Action": ["Log", "RedfishEvent"]
}

:warning: 注意：静态事件定义可在 vpd 仓库的 event_def.json 或 SR 文件中预先配置，支持中英文描述与修复建议。

4. 工具与调试支持

  • 使用 bus_tools 工具扫描 I2C 总线，验证传感器是否被正确识别。
    i2cdetect -y <bus_id>
  • 使用 OpenUBMC 提供的 ipmcget 或 Redfish API 查询传感器读数：
    ipmcget -t sensor -d list | grep Current

5. 构建与部署

  1. 修改完成后提交至 vpd 仓库对应分支；
  2. 执行构建流程生成新的固件镜像；
  3. 升级 OpenUBMC2512 固件；
  4. 重启 BMC 并验证传感器是否正常上报。

结论与建议

项目 内容
是否支持 TPA626-VR-S？ 无直接证据表明支持，但若其接口兼容 I2C/PMBus，可通过配置方式接入
添加电流传感器方法 通过修改 vpd 仓库中的 .sr 文件，定义 Scanner → VoltMonitor → ThresholdSensor 链路
关键组件 vpd, bus_tools, ipmi_core, sensor framework
推荐步骤 确认硬件连接 → 配置 SR 文件 → 构建固件 → 验证读数与告警

建议：参考 vpd/vendor/Huawei/Server/Kunpeng/openUBMC/root.sr 或类似文件中的传感器模板进行配置，并利用 BMC Studio 或 bus_tools 辅助调试。

如需进一步确认兼容性，请检查该传感器数据手册是否符合标准协议，并查阅 OpenUBMC 的 component_drivers 或硬件适配层是否已有对应驱动支持。

3

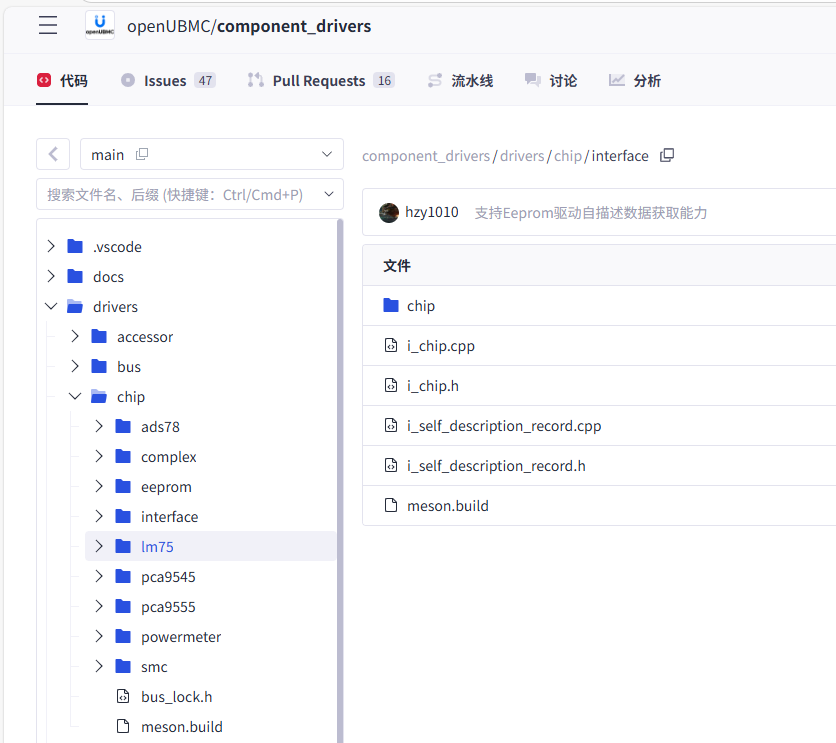

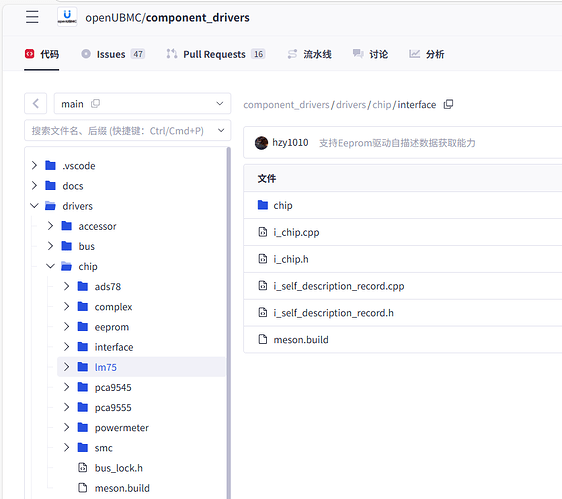

image836×743 48.6 KB
component_drivers 中没有对电流传感器TPA626芯片的驱动支持，TPA626芯片是I2C类型的芯片，支持用户向component_drivers组件添加电流传感器驱动吗？参考lm75芯片的驱动方式可行吗？

4

目前应该是没有支持这个类，component_drivers支持添加器件，可以参考其他器件驱动配置，我记得docs里有相关的配置文档
