920L模组BMC与BIOS部分IPMI命令通信失败

[YOLO20317 (百敖_杨垲)]

问题描述

920L模组上，BIOS与BMC在启动过程中出现IPMI命令通信失败。
现象为同一轮启动里，大部分命令失败（Completion Code 异常或超时），失败覆盖多个业务命令（读取信息、上报 DIMM等），BMC是基于2503版本开发的。

对比情况：

• 客户机器上使用BIOS+V2版本iBMC，通信正常；

• openUBMC版本刷在其他客户920X机器上通信正常；

截图

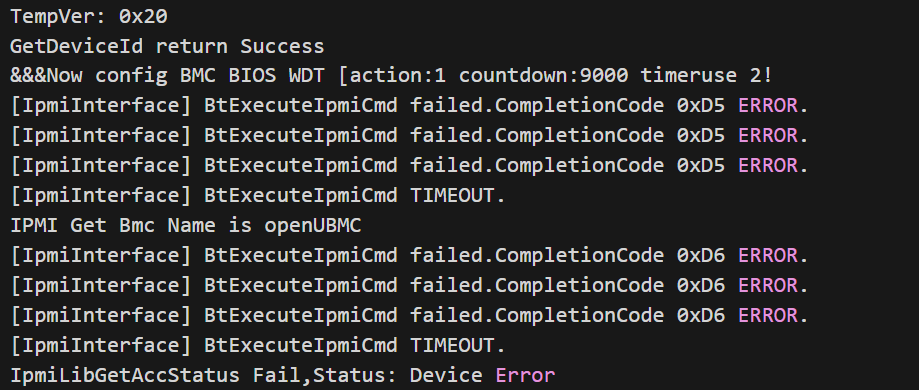

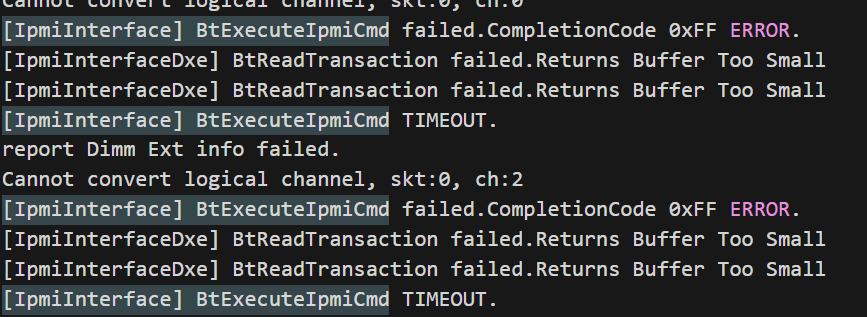

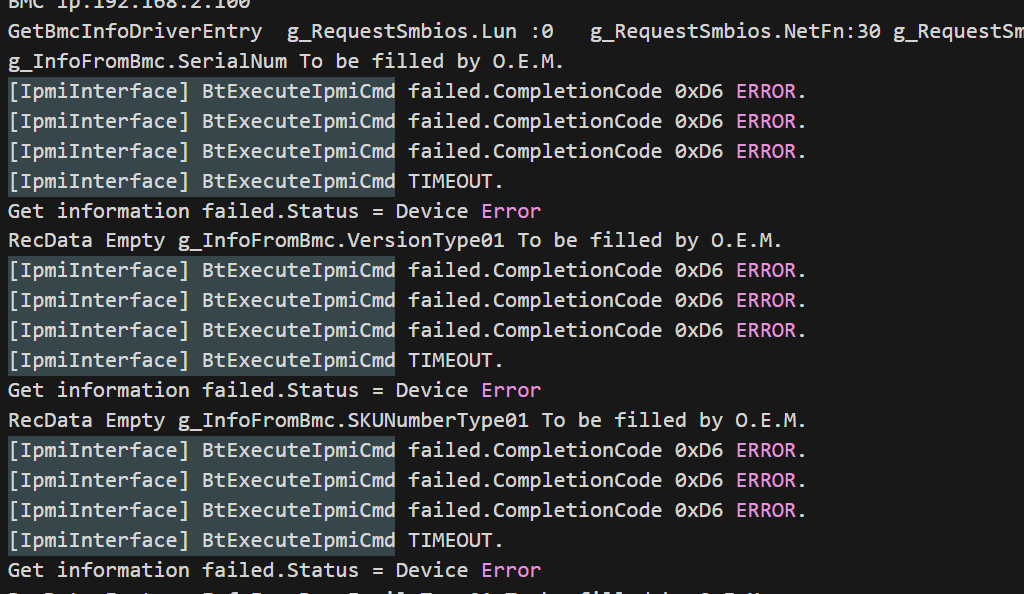

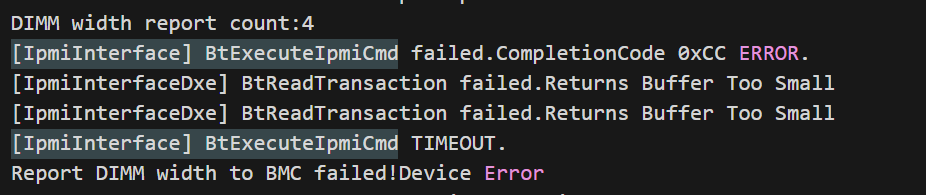

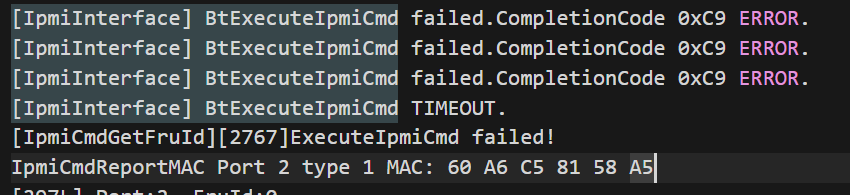

os串口

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论

920L模组上出现的BIOS与BMC通信异常，根本原因很可能为：

openUBMC在920L平台上的IPMI命令注册不全、BTC驱动不兼容、以及VPD配置缺失，共同导致BIOS发出的命令被拒绝或无法送达。

建议采取“先通路、再通协议、最后验功能”的排查路径：

1. 确保BTC链路稳定；
2. 验证ipmi_core服务可用；
3. 配置正确VPD与命令权限；
4. 协同BIOS调整缓冲区与重试机制。

最终可通过在QEMU模拟OpenUBMC S920X20 iBMC环境对比行为，进一步隔离硬件与软件因素。

点击此处查看详细分析解答

920L模组BMC与BIOS部分IPMI命令通信失败问题分析

问题描述

在920L模组上，BIOS与BMC在系统启动过程中出现IPMI命令通信失败的问题。现象表现为：在同一轮启动中，大部分IPMI命令执行失败，表现为Completion Code异常或超时，且该问题覆盖多个业务命令（如读取信息、上报DIMM信息等）。当前BMC基于2503版本开发。

对比情况

• 客户机器使用BIOS + V2版本iBMC时通信正常；
• 相同openUBMC版本刷写在其他客户920X系列机器上通信正常；
• 表明问题可能集中在920L模组与openUBMC的适配性上，而非固件或BIOS本身存在全局缺陷。

---

故障现象详情

根据提供的OS串口日志，可归纳出以下几类关键错误：

1. Completion Code 异常

日志中频繁出现多种非标准或错误的Completion Code，表明BMC返回了非预期响应或直接拒绝命令：

• CompletionCode 0xD5 ERROR:
  指令不支持当前状态，特别是在BT通道（in-band）中执行时。知识库中描述：当在BT通道内不带通道号执行ipmitool user priv命令时会返回此码，说明BMC判定操作不合法或状态不符。

• CompletionCode 0xD6 ERROR:
  命令被禁用且无法执行。知识库指出openUBMC在执行BMCSet_Copyright等命令时会返回此码，表明该功能被明确关闭。若多个业务命令均返回此码，说明相关OEM IPMI命令可能未被启用或注册。

• CompletionCode 0xFF ERROR:
  通用错误码，表示命令处理失败，通常与底层通信或参数校验失败有关。

• CompletionCode 0xC9 ERROR 和 0xCC ERROR:
  非标准IPMI完成码，可能为厂商自定义错误，需结合BMC固件日志进一步分析其具体含义。

---

2. BT通信超时与数据传输失败

IPMI over BT（Block Transfer）是主机CPU与BMC之间in-band通信的核心通道。日志显示大量超时和底层传输失败：

• [IpmiInterface] BtExecuteIpmiCmd TIMEOUT:
  BTC通信超时，直接导致命令无响应。知识库确认此错误属于“IPMI Execute Fail”的典型原因。

• [IpmiInterfaceDxe] BtReadTransaction failed. Returns Buffer Too Small:
  BIOS侧尝试读取BMC响应时缓冲区不足，可能由于BMC返回的数据长度超过BIOS预分配缓冲区，或协议不一致。

• Cannot convert logical channel, skt:0, ch:0:
  逻辑通道转换失败，可能与LAN配置或RMCP+会话初始化问题相关。怀疑底层ipmitool lan print 1类操作会触发BT通道拥堵或异常。

---

3. 关键服务与组件缺失风险

• 日志反复出现Device Error及RecData Empty，表明：
  • BMC未正确响应请求；
  • 或ipmi_core服务未正常启动；
  • 或bmc.kepler.ipmi_core的D-Bus服务未注册成功。

知识库指出，若bmc.kepler.ipmi_core依赖的.service文件缺失，将导致IPMI核心功能初始化失败。

---

根本原因分析

1. BTC通信链路异常

日志中的BTC Communication Timeout及BT Execute Timeout是高频问题。

• 可能原因：
  • 920L模组的BMC硬件（如Hi1711V100）驱动未正确加载；
  • BTC（Block Transfer Channel）驱动存在问题或中断冲突；
  • BMC初始化过程未完成，返回0xD2（Initializing）状态，但BIOS过早发起通信；
  • 系统资源（如内存映射、IRQ）配置错误，导致BT数据包无法送达。

2. IPMI命令被禁用或未注册

多个命令返回Completion Code 0xD6（命令被禁用）。

• 结合知识库信息，BMCSet_Copyright命令明确返回0xD6，说明openUBMC系统存在命令级管控策略。
• 推测：920L模组的IPMI OEM命令未在openUBMC中正确注册，或策略配置禁止非安全通道访问。
• 特别是涉及DIMM信息上报、FRU访问等功能，可能归属于NetFn 92h（BIOS类命令）或30h/93h，若未在配置中启用则会被拒绝。

3. BIOS与BMC固件版本/配置不匹配

尽管BIOS在其他平台正常，但在920L + openUBMC组合中异常。

• openUBMC默认仅支持自签名固件，若BIOS使用HW签名而BMC未信任该CA，则通信可能受限；
• 可能缺少针对920L模组的VPD（Vital Product Data）配置，导致BMC无法识别硬件属性，拒绝响应某些命令；
• 知识库提到需通过VPD配置board_name=S920X20等参数，否则可能无法获取CPU/内存信息——暗示平台适配依赖精确的VPD设置。

4. Buffer Size 不匹配或协议差异

Buffer Too Small错误指向协议层兼容性问题。

• 可能openUBMC返回的数据结构比BIOS预期更长；
• 或BIOS DXE驱动使用的IPMI库（如EDK II实现）存在兼容性缺陷；
• 建议检查BIOS中MAX_IPMI_BUFFER_SIZE定义是否足够（建议≥256字节）。

---

解决方案与建议

1. 验证BTC驱动与硬件连接

• 检查BMC侧dmesg日志是否出现BTC驱动加载失败（参考文档btc驱动加载失败定位方式求助）；
• 确认Hi1711芯片手册中BTC中断与内存映射配置是否正确；
• 尝试在BMC侧执行ipmitool lan print 1，观察是否引发BT超时——若如此，说明BT通道负载过高或存在竞争。

2. 检查IPMI命令注册与权限配置

• 验证openUBMC中是否已启用以下NetFn命令：
  • NetFn=92h：BIOS类命令（如上报DIMM信息）；
  • NetFn=30h/93h：通用OEM命令；
• 确保bmc.kepler.ipmi_core服务正常运行，可通过busctl list --user | grep ipmi_core确认；
• 若为安全策略限制，可临时关闭命令锁定策略进行测试。

3. 完善VPD与平台适配配置

• 参照知识库指引，在manifest.yml中明确配置920L模组信息：

  - conan: "vpd/1.80.192@openubmc/stable"
    options:
      board_name: S920L


• 确保BIOS能正确发送ReportPcieCardBDFInfoToBMC等关键命令；
• 通过ipmcget -t sensor -d list验证传感器与FRU信息是否可读。

4. 调整BIOS IPMI缓冲区大小

• 修改BIOS源码中IPMI接口缓冲区大小：

  #define MAX_IPMI_BUFFER_SIZE  512


• 同时检查BtReadTransaction实现是否支持自动重试与分段读取。

5. 启用调试日志并抓取完整BMC日志

• 在BMC端启用bmc_core和ipmi_core的详细日志；
• 检查是否有如下线索：
  • ipmi_core.db损坏导致服务未启动；
  • LLDP port name detection issue等导致初始化延迟；
  • RSA_private_decrypt failed等安全认证失败。

---

结论

920L模组上出现的BIOS与BMC通信异常，根本原因很可能为：

openUBMC在920L平台上的IPMI命令注册不全、BTC驱动不兼容、以及VPD配置缺失，共同导致BIOS发出的命令被拒绝或无法送达。

建议采取“先通路、再通协议、最后验功能”的排查路径：

1. 确保BTC链路稳定；
2. 验证ipmi_core服务可用；
3. 配置正确VPD与命令权限；
4. 协同BIOS调整缓冲区与重试机制。

最终可通过在QEMU模拟OpenUBMC S920X20 iBMC环境对比行为，进一步隔离硬件与软件因素。

[YOLO20317 (百敖_杨垲)]

带内执行ipmi命令是通的

[duzhou13_51cdj (wanghaozhou)]

请问是什么场景？AC还是仅OS侧复位重启，若只是OS侧复位重启，则可在复位后，在bmc侧打开trace收集ipmi交互内容，命令为 mdbctl traceipmi start file bt

若在 bios 阶段有消息发往 bmc 且 bmc 正常收到且回复，则会在 /tmp 下生成文件 ipmi.txt。若有该文件生成则说明 bt 通道交互正常，那么针对你这个问题则需要具体命令具体分析

[YOLO20317 (百敖_杨垲)]

ipmi.txt文件生成的，但是我使用ipmitool 测试几条命令好像都是通的，执行失败的几条命令在其他正常机器上也是相同的报错

3.txt (8.2 KB)

[duzhou13_51cdj (wanghaozhou)]

好的，请明确一下失败的命令的具体内容，以明确是哪一条命令并根据相应回调实现进一步确认执行失败原因
