BMC中一路NCSI信号接到主CPU直出的千兆网络芯片上（Hilink5 ,PCIe0控制器），另外一路SGMII0信号接到载板交换芯片上。
目前已知SGMII0这路能正常访问BMC web界面（BMC中eth2），但是NCSI这路没法连过去（通过该网络芯片和CPU的通信是没问题的，只是没法到BMC端，另外已经确认网络芯片的固件是支持NCSI功能的）。
之前按照 网络配置指导 这里的配置配置了双网口的情况，结果是导致两个网口都没法正常使用。
另外对比了一份正常的日志（友商那边获取的），观察到network_adapter组件在使能NCSI通路时，是先由bmc_network闭源组件处先注册两个对外网口。但是我这边只显示一个eth2的对外网口（web界面上）。

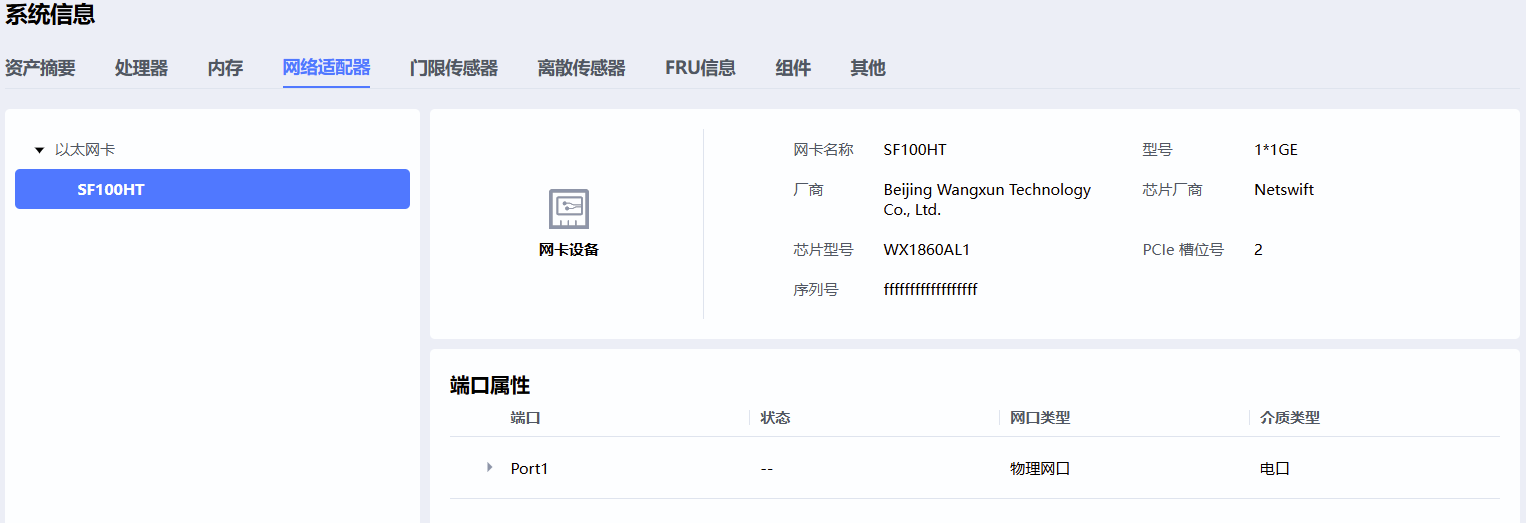

之前怀疑是主CPU SerDes（HIlink5）直出的千兆网络没适配好，但是在web界面上能看到该PCIe设备，如下所示：
请问下要如何去排查或者调试这个问题呢？ 优先确认这个PCIe网卡的适配吗？
答案内容由AI生成，仅供参考：
根本原因高度怀疑：
BMCSet_NET_Mode设置为mgnt模式，导致系统完全忽略 NCSI 网口的注册与启用。
即使 network_adapter 成功探测到 NCSI 设备，若上层策略禁止使用，也不会创建 eth0。
推荐行动优先级：
BMCSet_NET_Mode = "auto" 并重新启动服务network_adapter 日志中是否有 NCSI 设备识别和 Enable Channel 成功的日志bmc_network 是否创建 eth0 并分配 IPtcpdump -i mctpd 或专用工具）一旦完成上述步骤，
eth0应能在 Web 界面中出现，并支持 ping 和远程访问。
根据您提供的硬件环境和故障描述，目前 SGMII0 接口（eth2）可以正常访问 BMC Web 界面，但 NCSI 网口（通过 Hilink5 连接到主 CPU 的 PCIe 千兆网卡）无法使用。尽管该网卡在系统中被识别、与 CPU 通信正常、且固件支持 NCSI 功能，但仍无法实现 BMC 的带外管理通信。
以下将从架构理解、问题定位、排查路径和调试建议四个方面进行综合分析与指导。
eth2 可用）
NCSI（Network Controller Sideband Interface）是标准协议，允许 BMC 共享服务器主网卡实现带外管理，其核心流程如下：
network_adapter 组件通过 MCTP 扫描 PCIe 总线上支持 NCSI 的设备。bmc_network 模块注册一个虚拟网口（通常为 eth0）。bmc_network 为 eth0 分配 IP 并参与外网切换逻辑（手动或自适应模式）。
当前现象：Web 界面仅显示
eth2作为对外网口，无eth0（NCSI）可用；尝试双网口配置后两者均失效。
说明 NCSI 链路尚未完成端到端适配，重点怀疑以下环节失败：
| 问题环节 | 可能原因 |
|---|---|
| 1. MCTP 通信未建立 | PCIe 设备未正确响应 MCTP 枚举 |
| 2. NCSI 控制通道初始化失败 | Enable Channel 失败（如 ncsi_channel.lua 报错 TX disabled） |
| 3. network_adapter 未上报 NCSI 网口 | 未调用 add_ncsi_interface() |
| 4. bmc_network 未注册 eth0 | Bypassed due to missing signal or error |
| 5. CSR 定制配置缺失或错误 | 导致 eth0 被忽略或初始化异常 |
# 查看当前 MCTP 端点信息
mctp-tool list
# 检查是否存在目标 PCIe 设备的 MCTP endpoint（BDF 地址需匹配）
# 示例输出应包含类似：
# EID: 15, Type: PCIe (0x04), Bound to: 0000:02:00.0
若无对应 endpoint，说明 MCTP 层未发现设备，需检查：
lspci | grep -i net）mctp-pcie 内核模块）RootBDF 配置）network_adapter 是否识别并初始化 NCSI 网卡journalctl -u network_adapter.service -f
# 或查看日志文件
grep -i "ncsi\|adapter" /var/log/messages
重点关注以下内容：
Found NCSI capability on device → 表示发现 NCSI 功能Creating MCTP endpoint for NCSI → 创建通信通道Sending NCSI Reset command / Enable Channel → 初始化流程Calling bmc_network.register_interface() → 向上层注册接口
特别注意日志中是否出现：
ncsi_channel.lua: failed to enable channel TX
这表示虽然识别了设备，但 Enable Channel 命令执行失败（可能是固件不完整或命令参数不对）。
bmc_network 是否接收到 NCSI 网口注册信号journalctl -u bmc_network.service -f
成功场景应包含以下信息：
ncsi_net_config.lua: register NCSI interface eth0
bmc_network: NCSI interface added successfully
而您的情况很可能完全没有相关日志，表明：
network_adapter 未调用注册接口bmc_network 因配置原因忽略该请求（如 BMCSet_NET_Mode=mgnt 强制禁用 NCSI）/opt/bmc/cfg/xxx.csr）确保包含以下 NCSI 网口组定义：
"EthGroup_OutEthGroup1": {
"Name": "OutEthGroup1",
"GroupId": 1,
"OutType": 2,
"ActiveEthId": 0,
"AssociatedPortType": 1, // 1=NCSI, 2=专用口
"Channel": 0,
"Status": true,
"IpMode": "DHCP",
"IpAddr": "",
...
}
若
AssociatedPortType设为2（专用口），即便有 NCSI 网卡也无法使用。
BMCSet_xxx）在装备阶段（如通过 UNT 或定制脚本）检查以下关键变量：
| 参数名 | 推荐值 | 说明 |
|---|---|---|
BMCSet_NET_Mode |
auto 或 pcie |
mgnt 会强制仅使用专用口 |
BMCSet_Eth0_Ipv4 |
on |
允许 eth0 使用 IPv4 |
Custom_NCSI_Port_Num |
0 |
指定使用第0个 NCSI 端口 |
BMCSet_NCSI_VLAN_ID |
0 |
初始测试建议关闭 VLAN |
BMCSet_NET_Mode为mgnt（专用口模式），这正是导致 eth0 不启用的根本原因之一！
必须修改为：
"BMCSet_NET_Mode": "auto"
或
"BMCSet_NET_Mode": "pcie"
补充知识：
"mgnt"：只启用专用口（eth2）"auto"：自动选择 link-up 且优先级高的口（eth2 > eth0）"pcie"：强制使用 PCIe NCSI 口（即使 link down）/usr/lib/lua/bmc/kepler/network_adapter/ncsi_channel.lua/usr/lib/lua/bmc/kepler/bmc_network/ncsi_net_config.luanetwork_adapter → start_ncsi_protocol()
→ send NCSI_RESET
→ send ENABLE_CHANNEL (channel 0)
→ 成功？ → notify bmc_network via DBus
↓
bmc_network → receives signal → calls ncsi_net_config.lua:register_interface()
→ creates eth0
→ applies IP config
在 ncsi_channel.lua 添加日志打印，确认是否执行到 ENABLE_CHANNEL 并收到 ACK。
修复步骤清单| 步骤 | 操作 | 目标 |
|---|---|---|
| 1 | 修改 CSR 或装备参数：BMCSet_NET_Mode = "auto" |
允许启用 NCSI 网口 |
| 2 | 确保 EthGroup 中 AssociatedPortType = 1（NCSI） |
配置指向正确的网口类型 |
| 3 | 清除所有手动网络设置：ipmcset -d netmode -v 3（auto） |
重置为自适应模式 |
| 4 | 重启 network_adapter 和 bmc_network 服务 |
触发重新探测 |
| 5 | 使用 mctp-tool 验证 endpoint 是否存在 |
排除底层通信问题 |
| 6 | 抓取 journalctl -u network_adapter 日志 |
确定 Enable Channel 是否失败 |
| 7 | 如需强制测试，改为 BMCSet_NET_Mode = "pcie" |
强制使用 NCSI 口 |
在 ncsi_channel.lua 和 ncsi_net_config.lua 中添加更多日志输出，尤其是：
logger.info("NCSI: about to enable channel %d", channel_id)
curl -k -u admin:admin https://<bmc-ip>/redfish/v1/Managers/1/EthernetInterfaces
查看是否返回两个接口（eth0, eth2），若只有 eth2，说明注册失败。
确认 Hilink5 相关 PCIe 控制器（PCIe0）是否在 platform.sr 中正确定义，并启用 NCSI 支持标志位。
根本原因高度怀疑：
BMCSet_NET_Mode设置为mgnt模式，导致系统完全忽略 NCSI 网口的注册与启用。
即使 network_adapter 成功探测到 NCSI 设备，若上层策略禁止使用，也不会创建 eth0。
推荐行动优先级：BMCSet_NET_Mode = "auto" 并重新启动服务network_adapter 日志中是否有 NCSI 设备识别和 Enable Channel 成功的日志bmc_network 是否创建 eth0 并分配 IPtcpdump -i mctpd 或专用工具）一旦完成上述步骤，
eth0应能在 Web 界面中出现，并支持 ping 和远程访问。
BMCSet_NET_Mode 参数详解如您能提供
network_adapter的详细日志片段，可进一步判断是“未识别设备”还是“Enable Channel 失败”。
持续配合调试，有望快速定位问题根源。
关注一下，同有板载网络芯片ncsi适配需求。
