BMC切换NCSI网卡偶现网口口错误

交流互助区
1

// 此模板仅供参考，如果不适用可以修改

问题描述

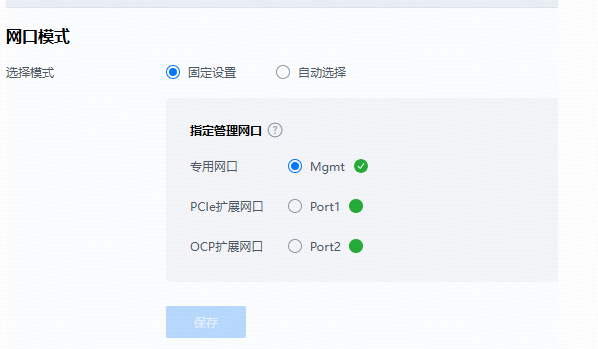

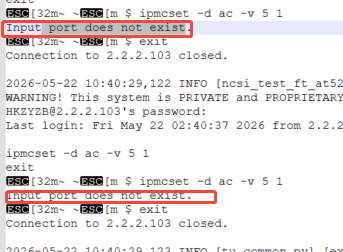

在一台机器上插了ocp1 ocp2 pcie1 pcie2四张网卡，BMC对四张网卡的ncsi通道进行了切换。在某一次切了pcie卡后，又切到ocp1卡，然后对ocp1卡的ncsi网口进行切换，发现无法切ocp1卡的网口一（网口不存在），可以切ocp2卡。登录网页查看端口错误如下，重启BMC可以恢复

image598×349 27.8 KB

image343×252 44 KB

环境信息

  • 操作系统：[如 Ubuntu 24.04]

  • 软件版本：[如 OpenUBMC2509]

  • 硬件配置：[如 CPU、内存等]

重现步骤

  1. [第一步]

  2. [第二步]

  3. [第三步]

期望结果

BMC切换NCSI网卡网口口正确

实际结果

[实际发生了什么，包含错误信息]

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

分析结论

[详细总结您对此问题的分析结论]

2

答案内容由AI生成，仅供参考：
问题分析与结论

您描述的问题场景是：在拥有多张网卡（ocp1, ocp2, pcie1, pcie2）的系统中，BMC在切换NCSI通道时，出现了特定网口“不存在”的错误，导致无法切换。重启BMC后可恢复。根据提供的知识库信息，可以得出以下分析与结论：

1. 核心原因：NCSI通道与网口管理状态异常

  • NCSI通道管理复杂性：知识库指出，BMC通过 NCSI 协议管理与网络适配器的通信，且 NCSI Channel 是一个用于实现带外管理的逻辑通信路径。BMC能根据系统配置管理和切换OCP卡之间的NCSI通道。
    • （来源：实体 NCSI、NCSI Channel、关系 BMC–NCSI Channel、关系 BMC–NCSI）
  • BMC Network Component 是负责管理NCSI通道以启用和控制带外通信的软件模块。
    • （来源：关系 BMC Network Component–NCSI Channel）
  • 端口列表动态性：AllPort 方法可以返回BMC系统中所有可用的物理端口列表。当您执行 ipmcset -d ac -v 5 1 时收到的“input port does not exist”（输入端口不存在）错误，表明BMC内部的端口状态记录发生了变化，ocp1卡的第一个网口（预期为端口1）在逻辑上被标记为不可用或不存在。

结论：在您进行的一系列网卡切换操作后，BMC网络组件内部的NCSI通道状态或端口列表发生了同步或更新错误，导致ocp1卡的网口一在BMC的逻辑视图里“丢失了”。这个状态错误通过重启BMC得以重置，从而恢复了正常。

2. 环境配置与切换逻辑关联性

  • BMCSet_NET_Mode 与端口绑定：知识库提到，BMCSet_NET_Mode 决定了 Custom_NCSI_Port_Num 的端口绑定是否生效，且“仅当 BMCSet_NET_Mode 不是 auto 或 mgnt 时，才执行端口绑定”。
    • （来源：关系 BMCSet_NET_Mode–Custom_NCSI_Port_Num）
  • 切换场景分析：您从“专用网口”切换到“pcie卡”，再切回“ocp1卡”，这个过程很可能涉及了 BMCSet_NET_Mode 的变更。如果模式切换的逻辑在某些极端时序下没有正确触发或完成端口（Custom_NCSI_Port_Num）的重新绑定，就会导致后续尝试切换ocp1卡的端口时，系统报错端口不存在。

结论：切换顺序（专用 → PCIe → OCP）可能触发了 BMCSet_NET_Mode 状态机中的一个边界条件或bug，导致在切换回OCP模式时，Custome_NCSI_Port_Num 指定的第一个端口未能成功绑定或注册到系统中。

3. 对比与验证

  • 您在描述中提到“可以切ocp2卡”，这说明BMC与OCP网卡的整体NCSI通信链路是通的，问题被局限在特定网卡（ocp1）的特定端口（端口一）上。
  • 这进一步印证了上述分析：问题不是NCSI通道完全失效，而是一个局部的、与端口状态管理相关的逻辑错误。

总结

根本原因：BMC在复杂的多网卡NCSI通道切换场景下，其内部的端口状态管理逻辑存在缺陷。在执行从PCIe模式切回OCP模式的过程中，BMC Network Component 未能正确地将 ocp1 卡的 网口一 绑定或注册到系统的可用端口列表中，导致该端口在逻辑上“消失”，从而报错“input port does not exist”。

建议：

  1. 日志分析：重点关注切换操作时的日志，特别是 network_adapter/src/luajit/ncsi/ 路径下的相关日志，查找端口状态变更、通道开关、绑定失败等关键信息。
  2. 版本确认：核实BMC固件版本（如知识库中提到的 OpenUBMC 相关版本），并尝试在相同版本下复现，确认是否为已知的软件缺陷。
  3. 联系厂商：基于上述分析，将此问题作为软件缺陷（Bug）提交给BMC（如OpenUBMC）的固件开发团队，提供明确的复现步骤和日志。
点击此处查看详细分析解答

好的，根据您提供的上下文信息和问题描述，我对“BMC切换NCSI网卡偶现网口错误”这一问题进行综合分析。

问题分析与结论

您描述的问题场景是：在拥有多张网卡（ocp1, ocp2, pcie1, pcie2）的系统中，BMC在切换NCSI通道时，出现了特定网口“不存在”的错误，导致无法切换。重启BMC后可恢复。根据提供的知识库信息，可以得出以下分析与结论：

1. 核心原因：NCSI通道与网口管理状态异常

  • NCSI通道管理复杂性：知识库指出，BMC通过 NCSI 协议管理与网络适配器的通信，且 NCSI Channel 是一个用于实现带外管理的逻辑通信路径。BMC能根据系统配置管理和切换OCP卡之间的NCSI通道。
    • （来源：实体 NCSI、NCSI Channel、关系 BMC–NCSI Channel、关系 BMC–NCSI）
  • BMC Network Component 是负责管理NCSI通道以启用和控制带外通信的软件模块。
    • （来源：关系 BMC Network Component–NCSI Channel）
  • 端口列表动态性：AllPort 方法可以返回BMC系统中所有可用的物理端口列表。当您执行 ipmcset -d ac -v 5 1 时收到的“input port does not exist”（输入端口不存在）错误，表明BMC内部的端口状态记录发生了变化，ocp1卡的第一个网口（预期为端口1）在逻辑上被标记为不可用或不存在。

结论：在您进行的一系列网卡切换操作后，BMC网络组件内部的NCSI通道状态或端口列表发生了同步或更新错误，导致ocp1卡的网口一在BMC的逻辑视图里“丢失了”。这个状态错误通过重启BMC得以重置，从而恢复了正常。

2. 环境配置与切换逻辑关联性

  • BMCSet_NET_Mode 与端口绑定：知识库提到，BMCSet_NET_Mode 决定了 Custom_NCSI_Port_Num 的端口绑定是否生效，且“仅当 BMCSet_NET_Mode 不是 auto 或 mgnt 时，才执行端口绑定”。
    • （来源：关系 BMCSet_NET_Mode–Custom_NCSI_Port_Num）
  • 切换场景分析：您从“专用网口”切换到“pcie卡”，再切回“ocp1卡”，这个过程很可能涉及了 BMCSet_NET_Mode 的变更。如果模式切换的逻辑在某些极端时序下没有正确触发或完成端口（Custom_NCSI_Port_Num）的重新绑定，就会导致后续尝试切换ocp1卡的端口时，系统报错端口不存在。

结论：切换顺序（专用 → PCIe → OCP）可能触发了 BMCSet_NET_Mode 状态机中的一个边界条件或bug，导致在切换回OCP模式时，Custome_NCSI_Port_Num 指定的第一个端口未能成功绑定或注册到系统中。

3. 对比与验证

  • 您在描述中提到“可以切ocp2卡”，这说明BMC与OCP网卡的整体NCSI通信链路是通的，问题被局限在特定网卡（ocp1）的特定端口（端口一）上。
  • 这进一步印证了上述分析：问题不是NCSI通道完全失效，而是一个局部的、与端口状态管理相关的逻辑错误。

总结

根本原因：BMC在复杂的多网卡NCSI通道切换场景下，其内部的端口状态管理逻辑存在缺陷。在执行从PCIe模式切回OCP模式的过程中，BMC Network Component 未能正确地将 ocp1 卡的 网口一 绑定或注册到系统的可用端口列表中，导致该端口在逻辑上“消失”，从而报错“input port does not exist”。

建议：

  1. 日志分析：重点关注切换操作时的日志，特别是 network_adapter/src/luajit/ncsi/ 路径下的相关日志，查找端口状态变更、通道开关、绑定失败等关键信息。
  2. 版本确认：核实BMC固件版本（如知识库中提到的 OpenUBMC 相关版本），并尝试在相同版本下复现，确认是否为已知的软件缺陷。
  3. 联系厂商：基于上述分析，将此问题作为软件缺陷（Bug）提交给BMC（如OpenUBMC）的固件开发团队，提供明确的复现步骤和日志。
