如何调整MCTPD的发送Request与读取Response之间的时间间隔？

交流互助区
1

// 此模板仅供参考，如果不适用可以修改

问题描述

因为当前芯片开发还是FPGA阶段，内置CPU运行速度比较慢、在收到MCTPD的发送的“Set EID”控制命令后，还没来得及处理，就又收到MCTPD发送的读Response时序，造成交互错乱了。

image761×237 9.52 KB

请问如何修改MCTPD中发送Request和读取Response的间隔时间？

或者有什么其他调试命令能手动触发这个过程？

当前只有“Chip_SmbusChip_0103_dev”和“Transport/0103_50/2”上树，估计因为上面的问题，Endpoint还没上树。

image990×338 9.92 KB

环境信息

  • 操作系统：Ubuntu 24.04

  • 软件版本：OpenUBMC2512，参考《南向适配网迅网卡经验分享》进行自己网卡的适配

  • 硬件配置：米尔3093开发板，使用I2C-8

重现步骤

  1. OpenUBMC启动过程中观察网卡内置CPU的SMBus LOG

期望结果

在内置CPU处理完MCTPD的命令后，OpenUBMC的MCTPD才发送读Response总线命令。

实际结果

内置CPU尚未处理完Request，OpenUBMC的MCTPD已发送读Response的总线命令，造成应答混乱了。

尝试过的解决方案

  1. 尝试在component_drivers中查找可修改的配置，未找到相关的内容。
  2. 尝试conan download mctpd/1.100.9@openubmc/stable -r openubmc_sdk，下载的不是源码。

2026/03/11 追加解决问题的描述

除了专家指导的在网卡CSR里“Chip_SmbusChip”中添加“DrvWriteDelay”。如果基于的是25.12版本、CSR是5.0版本，还没打某个补丁(具体什么补丁、怎么应用暂时还不会)，component_drivers里默认是不解析这个字段的。需要参考《5.00版本sr适配Drvwritedelay配置》按照1月15日、16日@net_swift_tianwen的修改，和1月16日@huangzhiyu的提示修改。

最终Chip配置是：

“Chip_SmbusChip”: {
“Address”: 100,
“AddrWidth”: 1,
“OffsetWidth”: 1,
“WriteTmout”: 1000, —u32
“ReadTmout”: 1000, —u32
“HealthStatus”: 0,
“ReadRetryTimes”: 3,
“DrvWriteDelay”: 255, —u8
“WriteInterval”:255, —u8
“ReadInterval”:255 —u8
},

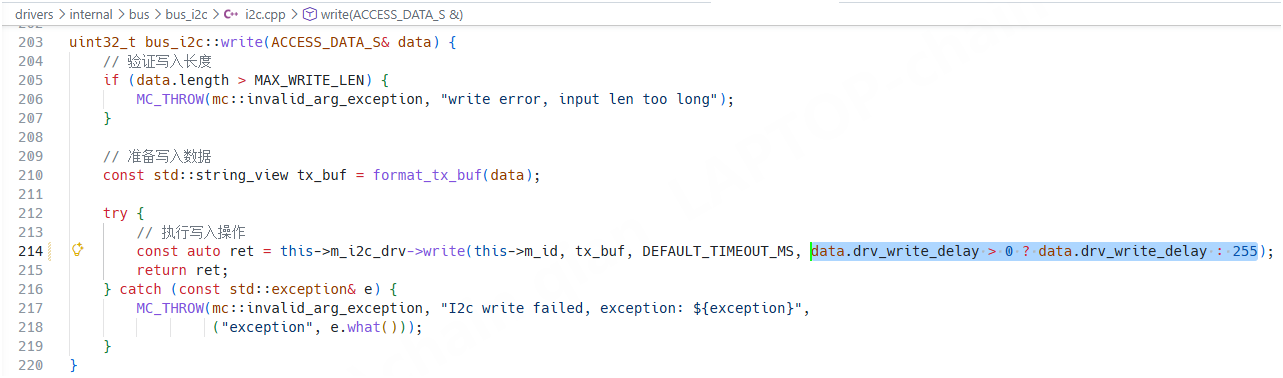

直接暴力地默认255（uint8_t的最大值）了：

image1283×378 53.3 KB

修改后写Request和读Response就很清爽了：

image1045×234 10.3 KB

2

答案内容由AI生成，仅供参考：

:white_check_mark: 总结：推荐操作步骤

  1. 编辑配置：在资源树或配置文件中为 Chip_Mctp_xxx 添加：
    timeout: 200
driver_delay: 50
  2. 重启 mctpd 服务 或执行：
    mdbctl Mctp Mdb Mgmt Reinit All Smbus Ep
  3. 启用 trace 工具观察通信节奏：
    tracemctp start
  4. 检查日志，确认 Set EID 发出后是否延时读取。
  5. 观察 /bmc/kepler/Systems/1/Mctp/Transport/*/Endpoint 是否成功上树。
点击此处查看详细分析解答

MCTP over SMBus 请求与响应间隔调整方案

根据您的问题描述，在 FPGA 开发阶段由于目标设备（内置 CPU）处理速度较慢，mctpd 在发送 Set EID Request 后过快地发起读取响应操作，导致设备尚未完成处理就被轮询，造成通信错乱。以下是基于 OpenUBMC 系统架构和 MCTP/SMBus 协议栈行为 的详细分析与解决方案。

:magnifying_glass_tilted_left: 问题分析

从日志片段可以看出：

SMBusRecv@... - Set EID Request
MCTP SMBus: read requested: dummy 00  ← 立即发起读操作
MCTP SMBus: read requested: dummy 00
MCTP SMBus: read requested: dummy 00

这表明：mctpd 在发出写请求（Write）后，几乎立即开始连续发起读请求（Read），而目标芯片的 CPU 未能及时响应，造成时序错乱。

尽管 SMBus 协议本身是主从模式，由主机（BMC）主导通信流程，但 mctpd 的读写调度逻辑决定了其读取响应的时机与频率。

:white_check_mark: 解决方案

方案一：通过配置 Chip_Mctp 对象调整通信参数（推荐）

在 OpenUBMC 中，MCTP over SMBus 的 Endpoint 创建依赖于 Chip_Mctp 类型的配置对象，该对象支持设置 timeout、delay、retry 等关键参数，可用于控制读写间隔。

:white_check_mark: 可配置的关键参数

根据知识图谱中 Chip_Mctp 实体描述：

Chip_Mctp 是一个配置对象，包含 address、timeout、health status、driver delay 等参数。

具体可配置项包括：

参数 说明 是否影响读写间隔
timeout 写命令后等待响应的超时时间（毫秒） :white_check_mark: 是
driver_delay 驱动层在每次操作后插入的延迟（单位：ms） :white_check_mark: 是
retry_count 失败重试次数 间接影响整体响应等待周期

:hammer_and_wrench: 配置建议

您可以在 /bmc/kepler 资源树或 YAML 配置文件中手动添加或修改 Chip_Mctp 实例的参数，例如：

/bmc/dev/topology/I2c_8_dev/Complex/Chip_Mctp_0103:
  type: Chip_Mctp
  params:
    address: 0x50
    position: 2
    bus_name: I2c_8_dev
    timeout: 200        # 设置为200ms，给FPGA足够处理时间
    driver_delay: 50    # 每次操作后延时50ms
    retry_count: 3

:white_check_mark: 效果：mctpd 在发送 Set EID 命令后，会等待至少 driver_delay + timeout 时间才开始读取响应，避免过早轮询。

方案二：使用 tracemctp 工具调试与验证通信流程

您可以使用 tracemctp 命令来 跟踪 MCTP over SMBus 的消息收发过程，以确认当前通信节奏，并辅助验证修改是否生效。

:pushpin: 使用方法

# 启动 tracing，观察发送与接收时间点
tracemctp start

# 查看日志输出（通常位于 /var/log/mctpd.log 或 journalctl）
journalctl -u bmc.kepler.mctpd -f

# 停止 tracing
tracemctp stop

:light_bulb: 提示：用户 百信-罗昊 曾提问如何打印 MCTP over SMBus 消息，说明 tracemctp 是 OpenUBMC 社区认可的调试工具。

方案三：手动触发 Endpoint 初始化流程（用于调试）

若 Endpoint 因通信失败未能上树，可通过注入命令 手动重新初始化所有 SMBus Endpoint，便于测试调整后的参数是否生效。

:wrench: 使用管理命令重新初始化

# 使用 mdbctl 调用 MCTP 管理函数
mdbctl Mctp Mdb Mgmt Reinit All Smbus Ep

此函数会触发 mctpd 重新扫描所有配置的 SMBus 设备并尝试建立 Endpoint。

:books: 来源依据：知识图谱中 Mctp Mdb Mgmt Reinit All Smbus Ep 是一个函数注入点，用于重置 SMBus Endpoint。

方案四：模拟慢速响应场景进行测试（可选）

若您希望验证 mctpd 的健壮性，还可以通过 修改 hwproxy 或用户态驱动行为 来模拟延迟响应，进一步确认超时机制是否正常工作。

例如，在 hwproxy 插件代码中增加 usleep(100000) 模拟 100ms 延迟。

:puzzle_piece: 补充建议：Endpoint 上树失败原因分析

您提到目前只有 Chip_SmbusChip_0103_dev 和 Transport/0103_50/2 上树，而 Endpoint 未上树，这很可能是因为：

  • mctpd 发送 Set Endpoint ID 请求后，未收到有效响应；
  • 连续读取失败导致创建 Endpoint 的流程被中断；
  • 缺少 eid 或 binding type 的正确反馈。

:white_check_mark: 建议动作：

  1. 启用 tracemctp 查看是否收到 Set Endpoint ID Response；
  2. 确保 FPGA 端返回正确的 MCTP 控制报文（MessageType = 0x00, Command = 0x80）；
  3. 若需跳过 EID 分配流程，可配置为静态 EID 绑定（需修改 mctpd 配置）。

:books: 技术参考依据汇总

内容 来源
Chip_Mctp 支持 timeout, driver_delay 参数 Knowledge Graph: Chip_Mctp entity
mctpd 通过 SMBus 读写服务与设备通信 Doc Chunk #1: MCTP over SMBus/SMBus_OEM 请求流程图
tracemctp 用于追踪 MCTP 消息 KG: tracemctp entity & relation to 百信-罗昊
Mctp Mdb Mgmt Reinit All Smbus Ep 可强制重置 KG: method Mctp Mdb Mgmt Reinit All Smbus Ep
mctpd 主服务与 SMBus 读写子服务协作 KG: mctpd Main Service → mctpd SMBus Read/Write Service

:white_check_mark: 总结：推荐操作步骤

  1. 编辑配置：在资源树或配置文件中为 Chip_Mctp_xxx 添加：
    timeout: 200
driver_delay: 50
  2. 重启 mctpd 服务 或执行：
    mdbctl Mctp Mdb Mgmt Reinit All Smbus Ep
  3. 启用 trace 工具观察通信节奏：
    tracemctp start
  4. 检查日志，确认 Set EID 发出后是否延时读取。
  5. 观察 /bmc/kepler/Systems/1/Mctp/Transport/*/Endpoint 是否成功上树。

如上述配置仍无效，建议检查 FPGA 是否正确实现了 MCTP over SMBus 的 请求-响应握手机制，尤其是对 Control Message Type = 0x00 (Set Endpoint ID) 的响应格式是否符合 DSP0236 规范。

如有需要，可提供 tracemctp 输出日志进一步分析。

3

smbus还是pcie？
smbus的话按照机器人说的，在CSR里面把对应chip的间隔调高就行，他会在芯片写入的时候限制，而不是mctp机制里面限制。不一定合适，但应该能用

4

是MCTP over SMBus

请问是在component_drivers里对应网卡的csr文件中的Chip_xxx_xxx中如下修改么？

"ManagementTopology": {
    "Anchor": {
        "Buses": [
            "I2c_8"
        ]
    },
    "I2c_8": {
        "Chips": [
            "Chip_SmbusChip"
        ]
    }
},
"Objects": {
    "I2c_8": {
        "Id": 8
    },
    "Chip_SmbusChip": {
        "Address": 100,
        "AddrWidth": 1,
        "OffsetWidth": 1,
        "WriteTmout": 100,
        "ReadTmout": 100,
        "HealthStatus": 0,
        "timeout": 200,
        "driver_delay": 50
    },
......

看下面几个文件中都没解析“timeout”和“driver_delay”字段的：
component_drivers/drivers/chip/interface/i_chip.cpp
component_drivers/drivers/internal/chip/chip_base/chip.cpp
component_drivers/gen/src/device_tree/interface/Chip.cpp

不知道我理解的对不对。

5

是的，详细可以参考component_drivers里的drivers/pcie_nic_card/hisi/csr/14140130_19e50222_19e501a1.sr这个文件的Chip_Hi1822配置

"Chip_Hi1822": {
            "OffsetWidth": 0,
            "AddrWidth": 1,
            "Address": 232,
            "WriteTmout": 100,
            "ReadTmout": 100,
            "HealthStatus": 0,
            "WriteRetryTimes": 2,
            "ReadRetryTimes": 0,
            "DrvWriteDelay": 100
        }

DrvWriteDelay属性就是配置的器件写延迟。理论上也就能增加发送Request与读取Response之间的时间间隔

1 个赞
