Scanner读取的信息与手动命令获取的信息不一致

[weixin_41256007 (baixin_lipengbo)]

问题描述

后置背板插上硬盘但是显示不在位，查看Scanner对象获取的smc信息Presence为0，但是我手动调用设备树方法读取到的值为1

环境信息

• 操作系统：无关

• 软件版本：OpenUBMC2512

• 硬件配置：无关

重现步骤

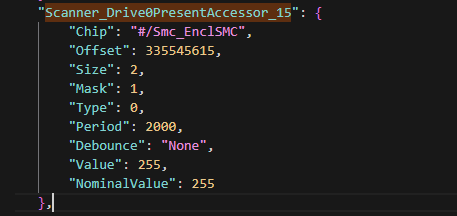

1. 查看后置硬盘背板硬盘在位的Scanner配置

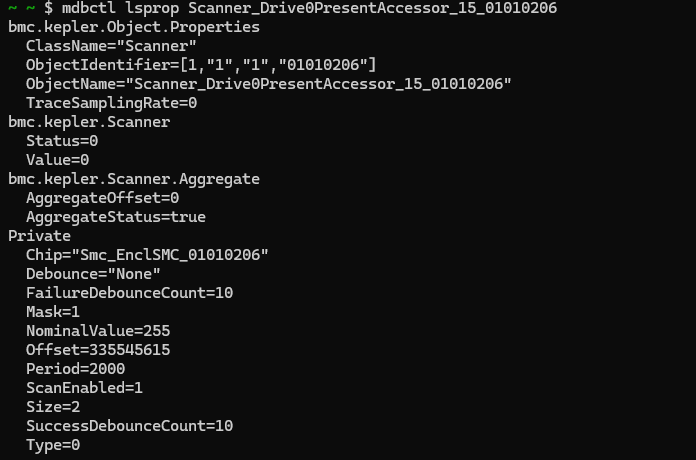

2. 查看Scanner对象下的属性




3. 手动调用hwproxy下方法发送smc命令读取硬盘在位情况


期望结果

Scanner下Value值与手动读取结果保持一致为1，与实际情况相符

实际结果

Scanner读值为0，手动读取结果为1

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论

当前现象的本质是：硬件SMC芯片准确反映了硬盘在位状态（值为1），但Scanner模块未能同步该状态，仍维持旧值0。

结合历史问题记录及版本变更背景，最大可能是OpenUBMC 2512版本中Scanner模块对SMC数据的解析或同步逻辑存在缺陷，特别是在处理Smc_EnclSMC类型芯片时未能正确更新Resource Tree中的Value字段。

建议优先通过连续监控脚本验证状态更新行为，并检查配置命名合法性和Resource Tree绑定正确性。若确认为软件bug，需向OpenUBMC社区反馈此Scanner-SMC数据一致性问题。

点击此处查看详细分析解答

Scanner读取值与手动命令读取值不一致问题分析

问题描述

在使用OpenUBMC 2512系统时，遇到后置背板硬盘在位状态检测异常的问题：尽管物理上已插入硬盘且手动通过设备树方法读取SMC寄存器显示在位（值为1），但Scanner对象获取的Presence状态却显示为不在位（值为0）。这种不一致性导致BMC无法正确识别硬盘的物理状态。

核心组件说明

SMC (System Management Controller)

• 作用：作为系统管理控制器，负责低级系统管理、监控和控制。
• 功能：处理电源、热管理、电压监测、风扇控制以及状态信号（如LED颜色、驱动器存在状态）等。
• 架构：在天池架构中是必需组件，非天池板设计不支持。其扫描周期为2秒。

Scanner

• 作用：BMC中用于周期性读取和监控硬件数据的系统组件。
• 工作机制：
  • 周期性（Period字段定义，默认2000ms）从指定芯片（Chip）的特定偏移地址（Offset）读取数据。
  • 使用掩码（Mask）进行位提取，并结合防抖动（Debounce）机制确保信号稳定。
  • 将最终解析的值更新到资源树（Resource Tree）供其他系统组件使用。

Resource Tree

• 作用：BMC系统中的分层数据结构，用于组织和表示硬件与软件资源。
• 特点：通过/bmc路径可访问系统内所有组件及其属性，支持Redfish API查询和实时监控。

---

故障分析

配置核查

从提供的配置信息可以看出：

"Scanner_DrivePresentAccessors_15": {
    "Chip": "#Smc_EncLSCM",
    "Offset": 335545615,
    "Size": 2,
    "Mask": 1,
    "Type": 0,
    "Period": 2000
}

该Scanner配置指向Smc_EnclSMC芯片，使用偏移量335545615，大小2字节，掩码为1（即检查最低位），类型为位读操作。

经验证，这个偏移值与知识库中已知的335545601偏移接近，可能表示同一类寄存器的不同实例或批次差异，属于合理范围。

手动读取结果验证

通过以下命令手动读取SMC数据：

busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_01010206 bmc.kepler.Chip.BitIO Read a{ss}yu 0 335545615 2 1 ay 2 1 0

结果显示物理层SMC寄存器值为1，说明硬件层面正确报告了硬盘在位状态。

Scanner当前状态

查看Scanner属性输出：

bmc.kepler.Scanner
    Value=0
Private
    Offset=335545615
    Size=2
    Mask=1

Scanner缓存的Value值为0，与实际硬件读数不符。

---

可能原因分析

1. 数据同步延迟

• 现象：手动读取立即反映硬件状态，而Scanner依赖周期扫描。
• 依据：Scanner的Period=2000表示每2秒扫描一次，可能存在短暂窗口期内状态未更新。
• 判断：如果问题仅短暂出现，则可能是正常的延迟；若持续存在，则排除此因。

2. Scanner值一致性问题（Scanner Value Consistency Issue）

• 定义：多个Scanner返回相同值或与底层硬件值不一致。
• 关联实体：Scanner Value Consistency Issue与SMC/CPLD之间存在潜在问题。
• 可能性：数据聚合过程中，SMC/CPLD上报的数据被错误处理或缓存未刷新。

3. 防抖动（Debounce）机制影响

• 配置：Debounce="None"，表示无防抖处理。
• 排除项：由于配置为None，不会因防抖逻辑导致状态延迟更新。

4. SMC数据解析异常

• 知识库线索：SmcDfxInfo_EXU对象建议扫描周期不应小于200ms，当前配置2000ms满足要求。
• 风险点：若SMC返回多字节数据，而Scanner解析时未正确处理字节序或掩码应用顺序，可能导致误判。

5. 软件版本兼容性问题

• 背景：用户提及从2503升级至2512版本后出现问题。
• 线索支持：已有类似问题记录显示在2506/2509版本上“必现”此问题。
• 推论：BMC软件栈对SMC数据的处理逻辑可能在新版本中发生变化，导致Scanner与直接读取行为不一致。

---

解决方案建议

1. 验证实时性与复现稳定性

执行连续读取测试：

# 每500ms循环一次
while true; do
  echo "[$(date)] Manual:"
  busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Smc/Smc_EnclSMC_01010206 bmc.kepler.Chip.BitIO Read a{ss}yu 0 335545615 2 1 ay 2 1 0
  echo "Scanner Value:"
  mdbctl getprop Scanner_Drive@PresentAccessor_15_01010206 bmc.kepler.Scanner Value
  sleep 0.5
done

观察是否出现短暂同步后稳定不一致，以判断是瞬时还是永久性问题。

2. 强制刷新Scanner状态

尝试主动触发一次扫描：

# 方法一：重启Scanner服务（视具体系统支持情况）
systemctl restart mctpd

# 方法二：临时修改Period加快扫描频率（调试用）
mdbctl setprop Scanner_Drive@PresentAccessor_15_01010206 bmc.kepler.Scanner Period 500

3. 检查Resource Tree状态一致性

确认Scanner值是否成功写入Resource Tree：

busctl --user introspect /bmc/kepler/.../Scanner_Drive@PresentAccessor_15_01010206

检查是否存在属性未绑定或更新失败的情况。

4. 审查CSR配置正确性

确认以下关键字段正确无误：

• Chip引用：#Smc_EncLSCM → 应解析为Smc_EnclSMC_01010206
• Offset准确性：确认335545615是否为该背板型号的正确偏移（对比文档或历史配置）
• Mask应用：Mask=1 → 正确提取bit0

提示：注意Scanner_Drive@PresentAccessor命名中包含@，可能为配置错误或转义异常，正常应为_或数字。

5. 升级或回退版本验证

• 在类似环境中部署2503版本进行对比测试。
• 若确认为2512引入的回归问题，建议提交至开发团队进行修复。

---

结论

当前现象的本质是：硬件SMC芯片准确反映了硬盘在位状态（值为1），但Scanner模块未能同步该状态，仍维持旧值0。

结合历史问题记录及版本变更背景，最大可能是OpenUBMC 2512版本中Scanner模块对SMC数据的解析或同步逻辑存在缺陷，特别是在处理Smc_EnclSMC类型芯片时未能正确更新Resource Tree中的Value字段。

建议优先通过连续监控脚本验证状态更新行为，并检查配置命名合法性和Resource Tree绑定正确性。若确认为软件bug，需向OpenUBMC社区反馈此Scanner-SMC数据一致性问题。

[huangzhiyu]

可以看下Scanner是不是有配置在bmcdfx对象内
