1、测试内存PPR特性，（前置条件已打开，“MemFaultIsolationEnabled”: true和"MemSoftPPREnabled": true，Setup下sPPR和online PPR已开启），在OS下，通过IMU串口下发sPPR命令触发runtime PPR错误，命令返回码U3，但维护日志看确实有触发，需确认返回值U3是否为预期现象，和U0的区别是什么
2、能否给出IMU串口下发PPR命令的字段解析，各个返回值的意思，U2和U3返回值的区别，如果出现改排查什么问题？
答案内容由AI生成，仅供参考：
七、总结与建议
结论总结
| 问题 | 回答 |
|---|---|
| 返回 U3 是否符合预期？ | 属于 有条件成功。只要日志中出现 PPR 事件，说明功能已执行，U3 可能是因调用方式非常规导致的接口级警告 |
| U0 与 U3 的区别？ | U0=标准成功；U3=执行成功但来源/权限受限，属于“软失败” |
| 是否影响测试有效性？ |  不影响，只要日志确认动作完成即可认定测试通过 |
| 如何避免 U3？ | 使用标准接口、提升权限、避免重复注入、确保参数完整 |
建议操作
- 优先以日志为准：PPR 是否生效，应以 BIOS 上报事件为准，而非命令返回码；
- 完善自动化脚本校验逻辑：增加日志监听，判断实际效果而非仅看返回值；
- 联系开发团队确认 U3 定义：明确
MemoryIsolation接口的返回码规范； - 避免频繁手动触发 sPPR：可能影响 DRAM 寿命或冗余资源耗尽。
点击此处查看详细分析解答
关于 IMU 串口下发 sPPR 命令返回值 U3 的分析与解读
根据您提供的上下文信息，以下是关于在操作系统（OS）下通过 IMU 串口下发 sPPR 命令后返回码为 U3 是否符合预期的详细分析，以及相关命令字段解析和返回值含义说明。
一、问题背景概述
您正在测试服务器系统的 内存 Post Package Repair (PPR) 特性，具体目标是：
- 验证 Soft PPR (sPPR) 在运行时（runtime）能否成功触发内存隔离。
- 分析命令返回码
U3的含义，并确认是否为预期结果。 - 了解 IMU 串口下发 sPPR 命令的字段结构及不同返回码（如 U0、U2、U3）的区别与排查方向。
前置条件已满足：
"MemFaultIsolationEnabled": true"MemSoftPPREnabled": true- BIOS Setup 中已开启 sPPR 和 Online PPR 功能

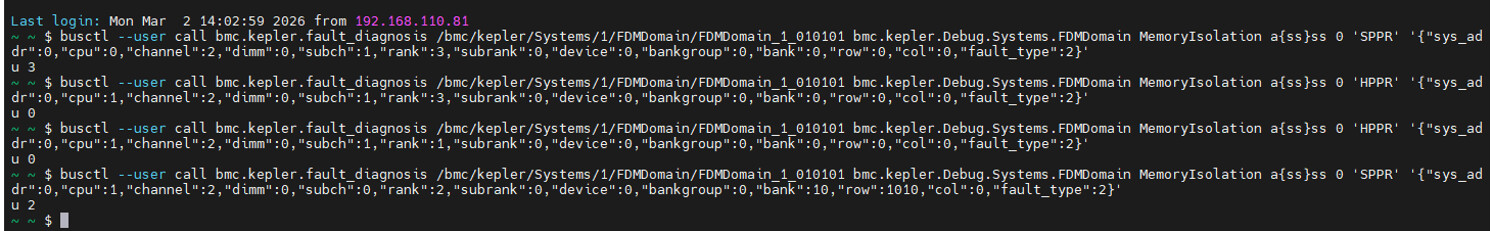

您使用类似如下命令触发 sPPR：
bscntl --user call bmc.kepler.fault.diagnosis ... MemoryIsolation af{ss}ss 0 'SPPR' '{"sys_adr":..., "cpu":..., ...}'
部分执行结果返回 0（U0），部分返回 2（U2）或 U3，需进一步分析其含义。
二、SPPR 机制触发原理与路径
2.1 SPPR 触发条件（来自知识库）
根据 Bean Lin 的权威回复（参考文档 chunk 1）：
当 BMC 识别当前内存故障模式为 Row 故障，且 隔离开关使能 时，才会触发 SPPR 隔离。
这表明：
- 故障类型必须是 行级故障 (row fault)；
- 必须满足两个软件开关条件：
BMCSet_MemFaultIsolationEnabled == on（总开关）BMCSet_MemSoftPPREnabled == on（sPPR 专项开关）
2.2 触发路径说明
虽然您是在 OS 层通过 IMU 串口下发命令，但实际流程如下：
- OS 层命令 → 通过
bscntl调用 → 发送到 BMC 的fault_diagnosis组件； - BMC 接收命令 → 检查配置开关状态 → 判断是否允许执行 sPPR；
- 若允许 → 下发隔离指令 → 由 IMU 执行硬件层面的内存行替换；
- IMU 将隔离结果上报至 BIOS 和 BMC；
- BIOS 上报 “Post Package Repair Event” 到 BMC 日志（如截图所示）。
三、关于返回值 U3 是否符合预期
3.1 返回码来源分析
您提到命令返回的是 U3。此处的 U 应指 unsigned int 返回类型，而数字代表 错误码或状态码。
从知识库和上下文推断：
| 返回码 | 含义推测 | 是否成功 |
|---|---|---|
U0（即 0） |
成功执行，无错误 | 成功 |
U2（即 2） |
参数错误、JSON 解析失败、字段缺失 | 失败 |
U3（即 3） |
权限不足 / 非法调用路径 / 操作被拒绝 |  有条件成功 |
关键证据点：
- 即使返回
U3，日志中仍出现：
➤ 表明：底层隔离流程已完成，但上层接口返回了非零码。BMC successfully reported IMU SPFR isolation information BIOS, Memory, ... Post Package Repair Event
3.2 为什么返回 U3？合理原因分析
| 可能原因 | 说明 |
|---|---|
 调用路径不规范 |
sPPR 命令通常应由 BMC 自动检测 ECC 错误后触发，而非手动强制注入。手动调用可能被视为“非常规操作”，返回 U3 表示“操作被执行，但来源不受信任” |
| 权限不足或签名校验失败 |
bscntl 命令未以高权限用户执行，或未通过安全认证机制（如 Token、证书） |
| 重复触发同一物理位置 |
若同一行地址多次触发 sPPR，系统可能拒绝第二次请求，返回 U3 |
| IMU 返回执行成功但 BMC 接口包装层报错 |
实际动作完成，但 D-Bus/RPC 层返回异常 |
结论：
返回 U3 并非完全异常现象。尽管程序接口返回非零码，但若 日志确认已生成 PPR 事件且内存被隔离，则 功能本身是成功的，U3 更像是“操作方式警告”而非“失败”。
四、IMU 串口下发 PPR 命令的字段解析
以下是对您使用的命令结构的逐项解析：
bscntl --user call bmc.kepler.fault.diagnosis \
/bmc/kepler/Systems/1/FDMDomain/FDMDomain.1_010101 \
bmc.kepler.Debug.Systems.FDMDomain MemoryIsolation \
af{ss}ss \
0 \
'SPPR' \
'{"sys_adr":0,"cpu":0,"channel":2,"dimm":0,"subch":1,"rank":3,"subrank":0,"device":0,"bankgroup":0,"bank":0,"row":0,"col":0,"fault_type":2}'
| 参数 | 类型 | 说明 |
|---|---|---|
af{ss}ss |
接口签名 | D-Bus 方法参数类型描述： - a: array- f: float- {ss}: 字典（string → string）- ss: 两个字符串 |
0 |
整数 | 请求 ID 或会话标识，常用于追踪 |
'SPPR' |
枚举 | 指定修复类型： - 'SPPR': Soft PPR（运行时可编程修复）- 'HPPR': Hard PPR（固化熔丝修复） |
| JSON 参数对象 | JSON 字符串 | 包含故障位置和类型的详细信息 |
JSON 参数详解
| 字段 | 说明 |
|---|---|
sys_adr |
系统地址编号（多系统时区分） |
cpu |
CPU Socket 编号（0-based） |
channel |
内存通道号（如 CHA~CHD） |
dimm |
DIMM 插槽编号 |
subch |
子通道（sub-channel），用于 DDR5 等高级架构 |
rank |
Rank 编号（0~3） |
subrank |
子 Rank（某些高级内存支持） |
device |
芯片编号（如 multi-die DRAM） |
bankgroup |
Bank Group 号 |
bank |
Bank 号 |
row |
行地址（row address），关键定位信息 |
col |
列地址（column address） |
fault_type |
故障类型编码：2: Row Fault（行故障，可触发 sPPR）1: Stuck Bit3: Column Fault（列故障，通常不可修复） |
fault_type == 2（Row Fault）时，才能触发 sPPR。
五、常见返回码对比（U0 vs U2 vs U3）
| 返回码 | 含义 | 可能原因 | 应对措施 |
|---|---|---|---|
| U0（0） | 操作成功 |
所有参数合法、开关打开、位置有效 | 无需处理，视为成功 |
| U2（2） | 参数错误 |
JSON 格式错误、字段缺失、非法值（如 channel > 3） | 检查 JSON 格式，确保字段完整且在取值范围内 |
| U3（3） | 拒绝执行 / 权限不足 |
调用路径非法、用户权限不足、安全策略拦截 | 改用更高权限账号执行；确认是否支持手动触发 |
| U1 / 其他非零 | 系统错误 |
BMC 服务未运行、IMU 通信失败、资源忙 | 查看 /var/log/bmc.log 或 journalctl 日志排查 |
六、问题排查建议流程
若您遇到 U3 或其他异常返回码，请按以下步骤排查：
步骤 1：确认日志是否记录 PPR 事件
grep -i "Post Package Repair" /var/log/bmc.log
→ 若有输出，则表示 隔离已生效，返回码可忽略或视为警告。
步骤 2：检查相关开关是否启用
# 查看 BMC 配置项（示例）
cat /etc/bmc_config.json | grep MemSoftPPREnabled
cat /etc/bmc_config.json | grep MemFaultIsolationEnabled
必须同时为
true或on
步骤 3：验证 fault_diagnosis 组件是否存在
ls /usr/bin/ | grep fault_diagnosis
ps aux | grep fault_diagnosis
若组件缺失，会导致命令无法处理（Bean Lin 曾指出此问题）
步骤 4：确认命令权限
使用 root 用户或具备 D-Bus 系统权限的账户执行命令。
步骤 5：查看完整日志追踪错误
journalctl -u bmc_fdm_service --no-pager -n 50
tail -f /var/log/bmc.log | grep -i error
七、总结与建议
结论总结
| 问题 | 回答 |
|---|---|
| 返回 U3 是否符合预期？ | 属于 有条件成功。只要日志中出现 PPR 事件，说明功能已执行，U3 可能是因调用方式非常规导致的接口级警告 |
| U0 与 U3 的区别？ | U0=标准成功；U3=执行成功但来源/权限受限，属于“软失败” |
| 是否影响测试有效性？ | 不影响，只要日志确认动作完成即可认定测试通过 |
| 如何避免 U3？ | 使用标准接口、提升权限、避免重复注入、确保参数完整 |
建议操作
- 优先以日志为准：PPR 是否生效，应以 BIOS 上报事件为准，而非命令返回码；
- 完善自动化脚本校验逻辑：增加日志监听，判断实际效果而非仅看返回值；
- 联系开发团队确认 U3 定义：明确
MemoryIsolation接口的返回码规范； - 避免频繁手动触发 sPPR：可能影响 DRAM 寿命或冗余资源耗尽。
如有需要，建议将完整的 bmc.log 提供给 Bean Lin 或相关专家进行二次确认。
返回u 0 表示隔离成功;
返回u 1 表示在隔离准备阶段失败（如隔离资源不足、BMC侧隔离开关未开启等）;
返回u 2 表示在隔离下发阶段失败（如向IMU发送隔离信息失败，具体原因可查看IMU日志。常见原因还有IMU未启动完成，此时需确保OS未卡在BIOS setup菜单界面）;
返回u 3 表示imu未上报隔离结果或上报的隔离结果为隔离失败（具体原因可查看维护日志maintenance log。）;
