通过IMU串口下发sPPR命令为啥一直报U2失败

[JKP_1980]

// 此模板仅供参考，如果不适用可以修改

问题描述

通过IMU串口下发sPPR命令为啥一直报U2失败

环境信息

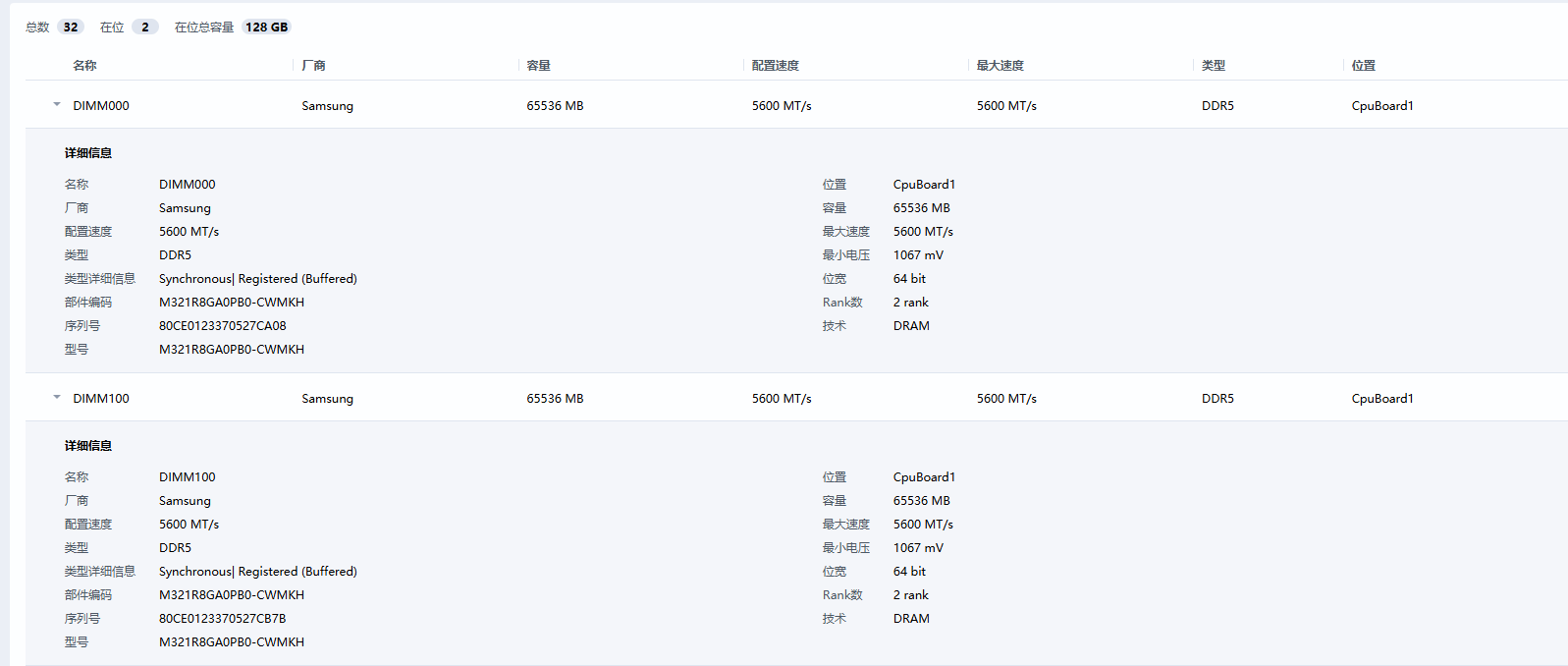

• 硬件配置：[

  | CPU：Kunpeng 920 72A2C
  内存：



  ]

重现步骤

1. 打开前置条件：“MemFaultIsolationEnabled”: true,“MemSoftPPREnabled”: true,和setup下sPPR设置

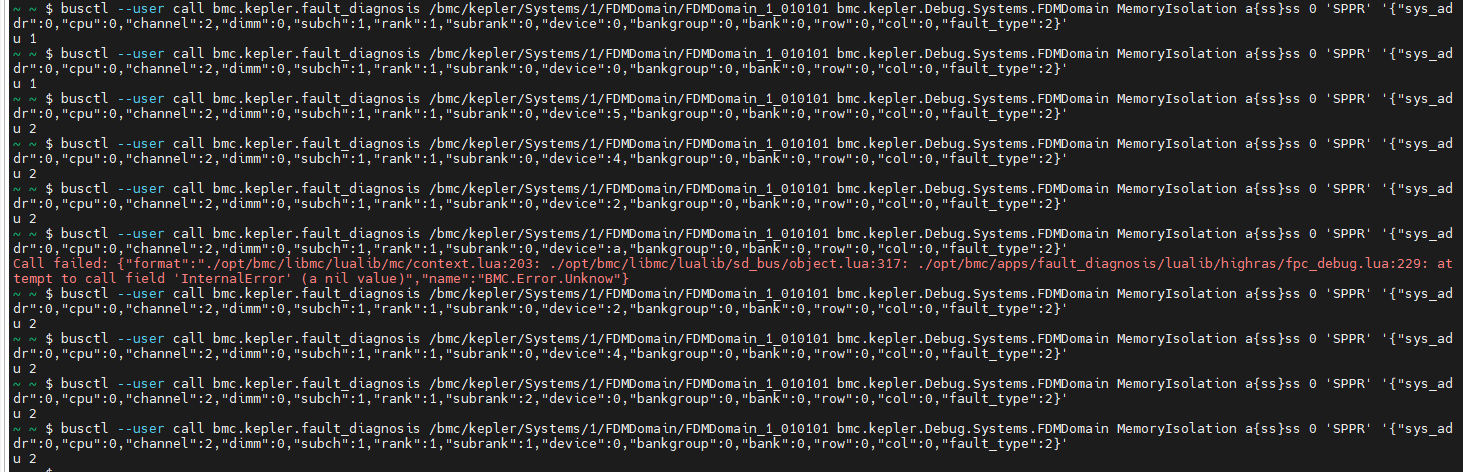

2. 升级BIOS debug版本，下发命令：busctl --user call bmc.kepler.fault_diagnosis /bmc/kepler/Systems/1/FDMDomain/FDMDomain_1_010101 bmc.kepler.Debug.Systems.FDMDomain MemoryIsolation a{ss}ss 0 ‘SPPR’ ‘{“sys_addr”:0,“cpu”:0,“channel”:2,“dimm”:0,“subch”:1,“rank”:0,“subrank”:0,“device”:0,“bankgroup”:0,“bank”:0,“row”:0,“col”:0,“fault_type”:2}’，返回值U2

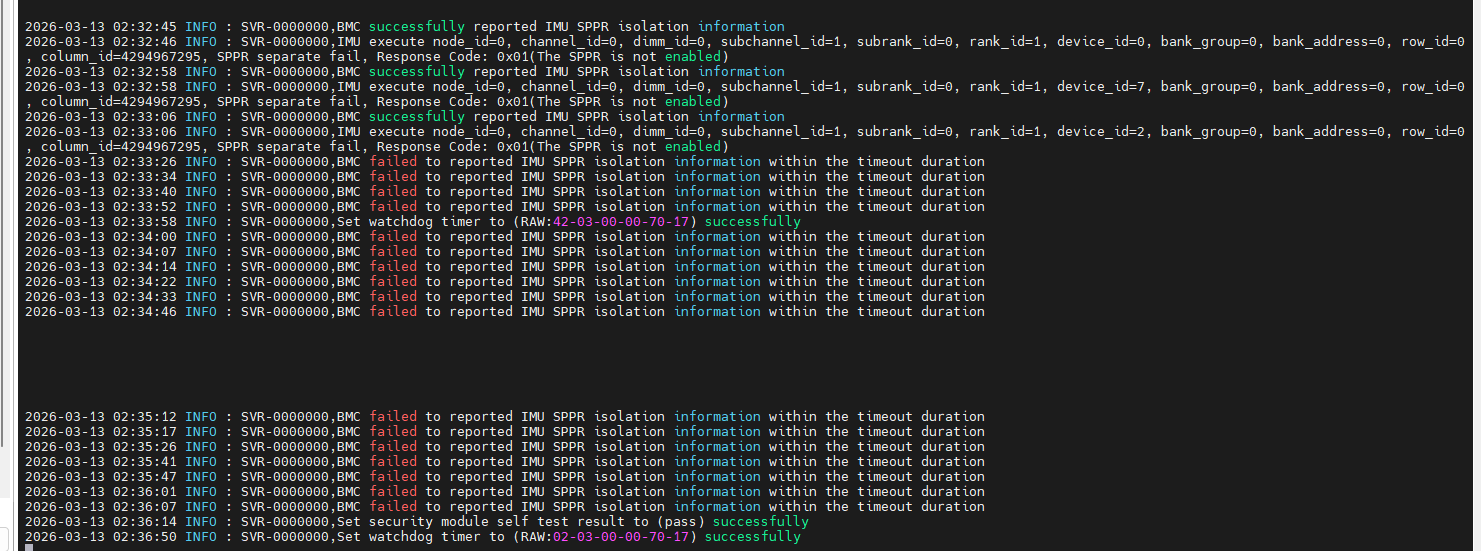

2、查看维护日志发现报错

期望结果

期望在维护日志能看到触发sPPR信息打印

实际结果

命令下发失败

尝试过的解决方案

更换地址也是这样

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结

• U2 表示命令执行失败，通常由参数错误、资源不可达或功能未启用引起；
• U3 表示命令已接受但处理中，是可接受的中间状态；
• 针对当前问题，应重点核查：
  1. 内存通道与DIMM编号是否真实存在；
  2. BIOS与IMU是否为支持软PPR的匹配版本；
  3. 系统是否真正启用了MemSoftPPREnabled；
  4. 是否通过完整日志定位拒绝原因。

建议参考 openUBMC 定制化指南 和 Pmu类配置文档（搜索结果#7），进一步确认IMU管理与PPR联动机制。

如问题依旧，请收集以下信息提交技术支持：

• bmc kepler fault diagnosis 的完整日志；
• dmidecode -t17 输出；
• 当前BIOS和IMU版本；
• setup 中PPR相关选项截图。

点击此处查看详细分析解答

通过IMU串口下发sPPR命令返回U2失败的原因分析

问题概述

用户在使用IMU串口下发sPPR命令时，命令返回值为U2，表示执行失败。尽管前置条件已满足（内存故障隔离和sPPR功能开启），系统维护日志显示命令已被触发，但返回码U2不符合预期。需要明确U2与U3、U0等其他返回码的区别，并排查导致sPPR命令失败的根本原因。

---

环境信息

组件	配置
CPU	Kunpeng 920 72A2C
内存配置	2条在位，总容量128 GB
内存型号	Samsung M321R8GA0PB0-CWMKH
内存类型	DDR5 Registered (Buffered)
单条容量	65536 MB (64 GB)
运行速度	5600 MT/s

注：文档上下文中实际提到的CPU型号为 Kunpeng 920 72A6C（见参考文档 #3），可能存在输入笔误“72A2C”应为“72A6C”。

---

问题复现步骤

1. 升级BIOS至Debug版本；
2. 在操作系统（OS）环境下，通过IMU串口下发sPPR命令以触发运行时内存错误（Runtime PPR）；
3. 使用如下命令格式执行：

   buctl --user call bmc.kepler.fault.diagnosis /bmc/kepler/Systems/1/FDMDomain/FDM Domain.1_010101 bmc.kepler.Debug.Systems.FDMDomain MemoryIsolation a{ssss} 0 'SPPR' '{\"sys_addr\":0,\"cpu\":1,\"channel\":2,\"dimm\":0,...}'


---

实际结果

• 命令返回值为 u 2（即U2），代表执行失败；
• 尽管返回失败，日志中显示该命令确实被成功接收并尝试处理；
• 同样环境下测试HPPR命令返回 u 0（成功），说明PPR机制部分路径正常；
• 不同参数下的SPPR测试仍持续返回U2。

---

返回码含义解析（根据IMU串口协议）

返回码	含义	说明
U0	成功	操作完全成功，内存隔离生效
U2	命令失败或参数异常	通常表示：命令不支持、参数错误、硬件条件不满足、或IMU侧逻辑拒绝
U3	命令已接受但未完成	命令已下发至底层处理队列，但尚未确认结果。可能系统忙或处于异步处理阶段

从已知案例来看，U3 是可接受的中间状态，后续可通过日志确认是否真正触发了PPR流程；而 U2 表明命令未被正确处理，属于明确失败。

---

可能原因分析

1. BIOS或IMU固件版本不支持当前sPPR命令参数

• sPPR机制依赖于BIOS和IMU协同工作；
• 若BIOS debug版本存在兼容性问题或未完全启用PPR路径，则可能导致IMU拒绝执行；
• 特别是若sMemSoftPPREnabled设置虽为true，但在底层未注册回调或代理机制未就绪，将导致U2错误。

2. 内存位置或通道参数非法

• sPPR命令需指定精确的内存位置（CPU ID、Channel、DIMM、Rank等）；
• 当前使用参数：cpu=1, channel=2, dimm=0；
• 但硬件仅配置了两根内存条（DIMM000 和 DIMM100），若物理布局上未插满或channel 2无有效DIMM，会导致访问非法地址，触发U2失败。

3. IMU与BMC通信异常或状态未就绪

• IMU负责接收来自OS侧的串口命令并转发给FDM域进行处理；
• 若IMU处于初始化未完成、链路中断或版本不匹配状态，会直接拒绝命令；
• 参考知识库内容，IMU需通过MCTP协议广播并与BMC建立连接，否则无法正确响应IPMI类命令。

4. 软件环境权限或服务未启动

• 执行sPPR需bmc.kepler.fault.diagnosis服务正常运行；
• 若相关服务未启动或权限不足（非root或未授权用户），也会导致命令被丢弃；
• 此类情况常表现为“接收但失败”，即日志可见但返回U2。

5. 无感升级模式下补丁包缺失

• 根据知识库#4文档，无感升级（通过IPMB通道）要求升级包为“补丁包”（HPxxxx）；
• 若当前BIOS debug包不是补丁包类型，则即使命令下发也无法激活软PPR功能，导致U2失败。

---

解决方案建议

方案一：验证内存参数有效性

检查目标DIMM是否实际存在于指定通道中：

# 查看内存详细拓扑结构
lshw -class memory
# 或使用 dmidecode 查看 DIMM 插槽信息
dmidecode -t 17

确认：

• CPU1 Channel2 是否有插槽？
• DIMM0 是否映射到该通道？

若无对应内存，则更换到已知在位位置（如cpu=0, channel=0, dimm=0）再试。

---

方案二：检查BIOS与IMU版本兼容性

# 获取当前IMU版本
buctl get /bmc/kepler/Managers/1/Pmu/PmuVersion
# 或查看Pmu类配置（来自搜索结果#7）

确保：

• BIOS版本支持运行时PPR；
• IMU固件版本 ≥ 对应支持版本；
• 是否开启调试日志以追踪命令处理流程。

---

方案三：确认sPPR功能已全局启用

检查以下设置项是否均已打开：

{
  "MemFaultIsolationEnabled": true,
  "MemSoftPPREnabled": true
}

可通过BMC REST接口或setup界面验证这些参数是否真正生效。

---

方案四：启用完整日志跟踪

在执行命令前打开详细日志：

# 启用FDM模块调试日志
log:set-level debug bmc.kepler.fault.diagnosis
# 执行命令后立即检查日志输出
journalctl -u bmc.kepler.fault.diagnosis -f

重点关注：

• 是否收到MemoryIsolation调用；
• 是否进入PPR隔离流程；
• 抛出何种错误（如invalid parameter, no memory found等）。

---

方案五：尝试其他PPR命令组合

对比测试验证功能性：

命令类型	示例	期望返回
HPPR (硬件PPR)	buctl ... 'HPPR' ...	U0
sPPR (软PPR) - CPU0	cpu=0, channel=0, dimm=0	U0 or U3
sPPR (软PPR) - 合法地址	使用实际存在的DIMM	应成功

如仅特定通道失败，则为硬件映射问题；如全部sPPR失败，则为功能未启用。

---

排查结论与建议

判定项	推荐动作
返回U2 = 明确失败	不可忽略，必须修复
日志显示命令被接收	排除权限与传输链路问题
推测主因为参数非法或内存不可达	优先检查内存拓扑
固件版本不一致可能是根本原因	升级BIOS+IMU至匹配的debug组合

---

总结

• U2 表示命令执行失败，通常由参数错误、资源不可达或功能未启用引起；
• U3 表示命令已接受但处理中，是可接受的中间状态；
• 针对当前问题，应重点核查：
  1. 内存通道与DIMM编号是否真实存在；
  2. BIOS与IMU是否为支持软PPR的匹配版本；
  3. 系统是否真正启用了MemSoftPPREnabled；
  4. 是否通过完整日志定位拒绝原因。

建议参考 openUBMC 定制化指南 和 Pmu类配置文档（搜索结果#7），进一步确认IMU管理与PPR联动机制。

如问题依旧，请收集以下信息提交技术支持：

• bmc kepler fault diagnosis 的完整日志；
• dmidecode -t17 输出；
• 当前BIOS和IMU版本；
• setup 中PPR相关选项截图。

[wangxiaoyang1_dhhhd]

返回u 2 表示在隔离下发阶段失败（如向IMU发送隔离信息失败，具体原因可查看IMU日志）
下发sPPR需要IMU启动完成
首先确认OS是否完全启动（确保OS不要卡在BIOS setup菜单界面）；
若BIOS启动完成，还是返回U 2错误，则查看IMU日志了解具体错误原因

[wangxiaoyang1_dhhhd]

此接口各返回结果含义：
返回u 0 表示隔离成功;
返回u 1 表示在隔离准备阶段失败（如隔离资源不足、BMC侧隔离开关未开启等）;
返回u 2 表示在隔离下发阶段失败（如向IMU发送隔离信息失败，具体原因可查看IMU日志。常见原因还有IMU未启动完成，此时需确保OS未卡在BIOS setup菜单界面）;
返回u 3 表示imu未上报隔离结果或上报的隔离结果为隔离失败（具体原因可查看维护日志maintenance log。）;
