通过BMC下发hPPR命令返回U0后，维护日志没有触发hPPR

[JKP_1980]

// 此模板仅供参考，如果不适用可以修改

问题描述

通过BMC下发hPPR命令返回U0后，维护日志没有触发hPPR

环境信息

• 操作系统：[如 Ubuntu 24.04]

• 软件版本：[如 OpenUBMC2509]

• 硬件配置：920Bpro

重现步骤

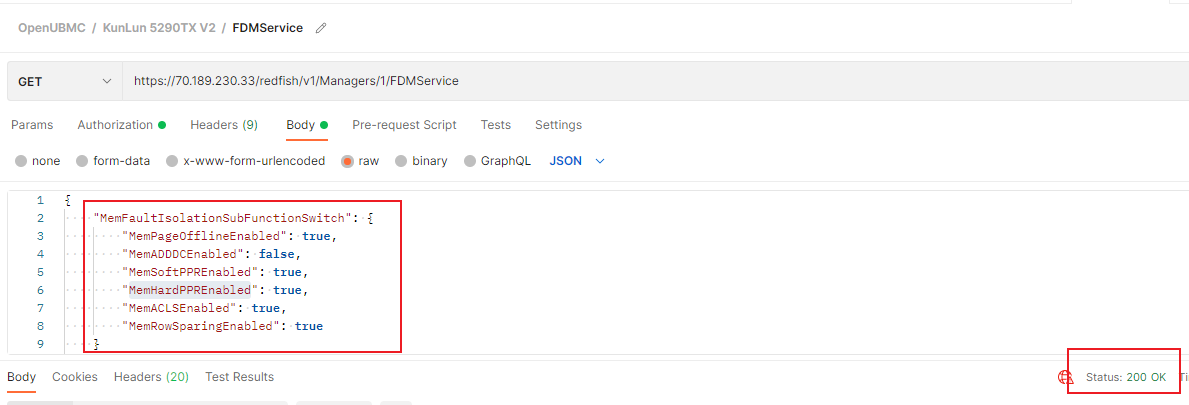

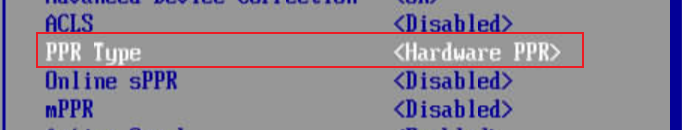

1. [第一步] 在BIOS侧开启hPPR开关，使用redfish开启MemHardPPREnabled

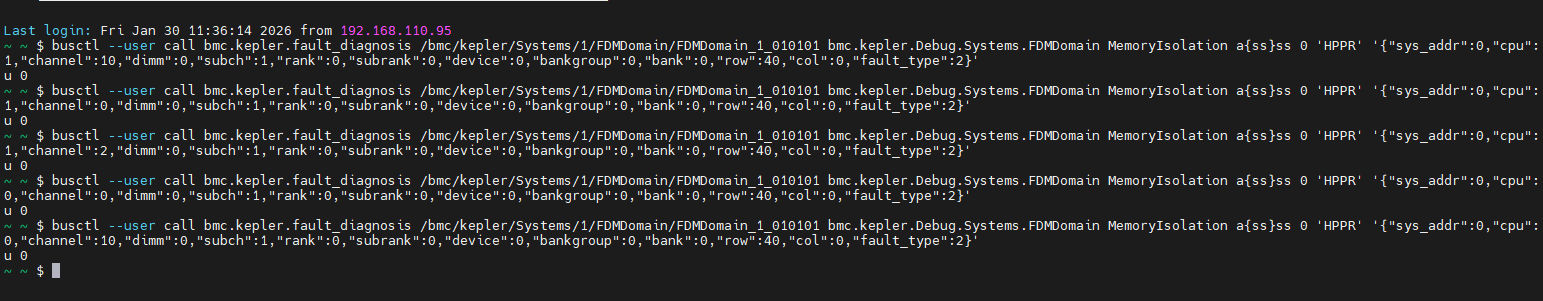

2. [第二步] 使用ssh连接BMC，在 BIOS启动过程中下发命令

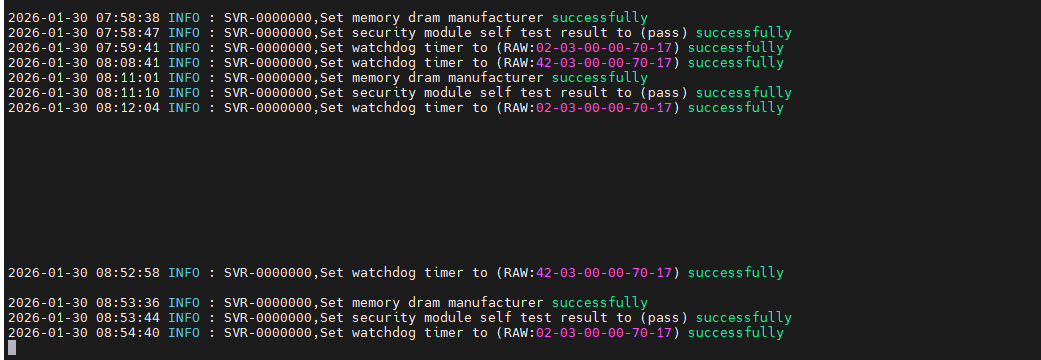

3. [第三步]查看 维护日志 ，没有BMC下发命令操作和触发hPPR隔离操作



期望结果

下发命令成功后，有触发hPPR操作

实际结果

命令下发成功后，无触发hPPR操作记录

尝试过的解决方案

1、下发sPPR成功，

分析结论

[详细总结您对此问题的分析结论]

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

初步结论

U0 仅表示 BMC 命令层成功，不保证硬件层 hPPR 真正执行。维护日志无记录可能是：

• 新版本的设计（成功事件仅通过属性暴露）
• 功能开关未完全生效
• 命令参数或硬件限制导致隔离未实际触发

建议优先通过上述第 2、3 步确认隔离是否真实执行，再根据结果针对性调整配置或深入硬件层面。若问题持续，建议收集完整的 BMC 日志（app.log、maintenance log 等）和命令调用过程，以便社区或开发团队进一步分析。

点击此处查看详细分析解答

问题分析

从您描述的现象看，通过 BMC 下发 hPPR 命令返回 U0（通常对应 IPMI 完成码 00h，表示命令执行成功），但维护日志中没有触发 hPPR 相关记录。结合知识库中的信息，可能的原因及排查方向如下。

---

1. 命令返回 U0 的含义

• 知识库说明：在 IPMI 规范中，完成码 00h 表示成功（Completion Code 实体）。对于 hPPR/sPPR 等内存隔离命令，自定义返回码 U0 通常对应 ResultState 的 bit[7] = 0（成功）且 bit[0:6] = 0（无附加错误），可参考《上报内存隔离结果》文档中的响应码定义。
• 但成功码只说明 BMC 已接收并处理了命令，并不代表硬件层面确实执行了 hPPR 隔离。

---

2. 维护日志未记录的可能原因

2.1 维护日志的记录策略

在较新的 openUBMC 版本中，内存隔离的成功/失败事件不再通过传统维护日志打印，而是通过新增属性 MemIsolationSuccessBitmap / MemIsolationFailureBitmap 指示（详见 【已评审】新增属性支持内存隔离执行成功/失败指示）。其中 hPPR 对应 bit2。

• 如果是新特性版本：成功执行后不会在维护日志自动打印，需查询上述属性确认（例如通过 busctl get-property 获取）。
• 如果仍期望日志打印：可能需要检查日志级别或确认该次隔离是否真的被硬件执行（见下）。

2.2 功能开关未正确开启

• BIOS 侧：需在 BIOS setup 中开启 hPPR 相关开关（如 MemHardPPREnabled）。
• BMC 侧：需通过 Redfish 或配置导入导出功能将 BMCSet_MemHardPPREnabled 设为 "on"（值对应 true），并确认 MemHardPPREnabled 开关生效（详见 【已评审】部分内存故障预隔离开关项支持配置导入导出和装备定制化）。
• 若开关未正确生效，命令可能返回成功但实际不触发硬件隔离，维护日志自然无记录。

2.3 命令参数问题

• hPPR 命令需指定准确的地址信息（CPU、Channel、Dimm、Rank、SubRank、Device、Bank、Row、Col 等）。从《Get Memory HPPR Address》命令格式看，参数错误可能导致 BMC 返回成功但硬件不执行。
• 可对照《Get Memory HPPR Address》请求中的域定义，检查下发命令的参数字节是否合法。

2.4 硬件或资源限制

• 硬件不支持：部分平台可能不支持 hPPR 功能。
• 资源耗尽：如果 BankGroup 中已无冗余资源，隔离会失败。响应码 U0 可能掩盖了真实状态——但实际上硬件未执行（参考《上报内存隔离结果》中 hPPR 的响应码定义，资源耗尽对应响应码 3）。
• CPLD 透传问题：BMC 通过 HardwareProxy 下发命令，若 CPLD 或底层通信异常，也可能出现命令成功但实际未触发的现象。

---

3. 排查建议

1. 确认功能开关

   • 使用 Redfish 或 busctl get-property 检查 BMC 侧 MemHardPPREnabled 是否为 true。
   • 查看 BIOS setup 中 hPPR 选项是否已开启。

2. 查询隔离结果属性

   • 调用 busctl --user call bmc.kepler.Systems.FDMDomain.MemoryRAS ... 获取 MemIsolationSuccessBitmap，检查 bit2（hPPR）是否从 0 变为 1。若已置位，说明隔离成功，维护日志不打印是设计行为。

3. 使用 Get Memory HPPR Address 命令验证

   • 下发 ipmicmd -k "0f 00 30 92 db 07 00 66 ..." 查询当前已隔离的 HPPR 地址列表。如果成功隔离，返回应有非零的地址信息。

4. 检查 BMC 应用日志

   • 查看 /var/log/app.log，搜索 fault_diagnosis 或 FDMDomain 相关关键词，可能包含 fail to send 或 Isolation failed 等错误信息（参考 sPPR 问题类似场景）。若全无打印，可考虑日志级别限制。

5. 确认硬件兼容性与资源状态

   • 确认 CPU（如 Kunpeng 920）及内存颗粒是否支持 hPPR。
   • 查阅《Report Memory Fault Isolation Address》中的响应码定义，若硬件内返回非 0 响应码，BMC 可能仍返回 U0（需根据具体实现判断）。

6. 参考类似问题的解决过程

   • 在 openUBMC 社区或知识库中，huangzhiyu 等贡献者曾针对内存隔离问题提供过详细的排查步骤（如检查 CPLD 透传、逻辑分析仪抓波形、验证 SMC 命令字等），可作为深入排查的指引。

---

初步结论

U0 仅表示 BMC 命令层成功，不保证硬件层 hPPR 真正执行。维护日志无记录可能是：

• 新版本的设计（成功事件仅通过属性暴露）
• 功能开关未完全生效
• 命令参数或硬件限制导致隔离未实际触发

建议优先通过上述第 2、3 步确认隔离是否真实执行，再根据结果针对性调整配置或深入硬件层面。若问题持续，建议收集完整的 BMC 日志（app.log、maintenance log 等）和命令调用过程，以便社区或开发团队进一步分析。

[JKP_1980]

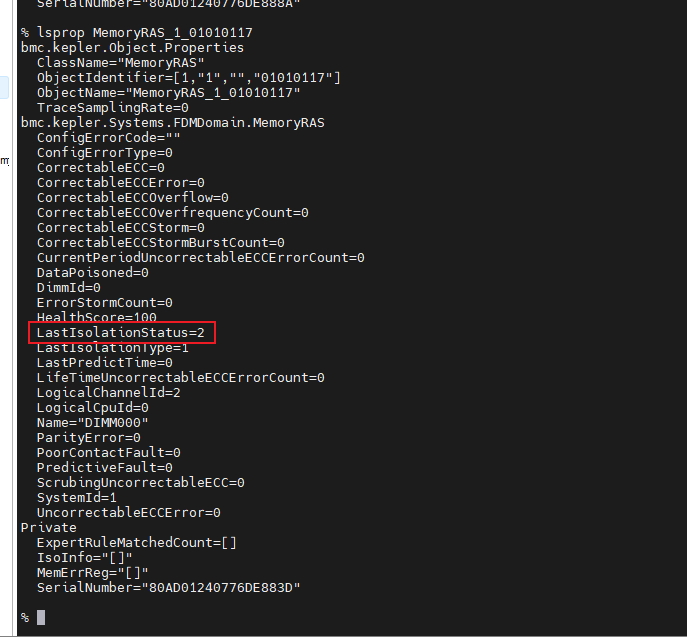

注入之后查询这个对象属性值为2，注入失败

[wangxiaoyang1_dhhhd]

hPPR触发流程为：1、先打开BMC侧及BIOS开关，2、再在BMC侧下发命令，3、最后重启，在启动阶段BIOS会向BMC获取隔离信息。（这里2 3步骤反了）
BMC侧不会记录下发hPPR的日志（因是BIOS主动获取的隔离信息，不是BMC下发），仅在隔离之后BIOS上报BMC隔离结果后记录隔离结果日志

[wangxiaoyang1_dhhhd]

这里属性显示隔离失败，是因为sPPR隔离失败

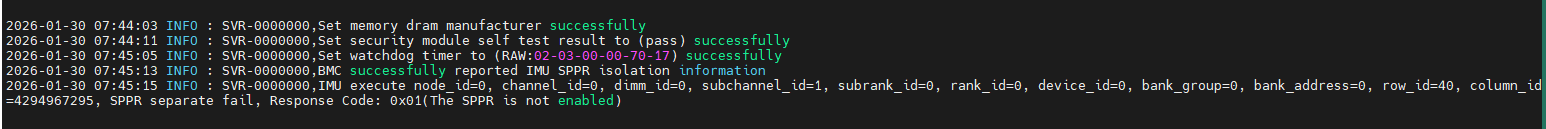

(原因可见你“1、下发sPPR成功，”处维护日志截图，最后一条日志未sPPR隔离失败，原因为BIOS侧开关未打开

[JKP_1980]

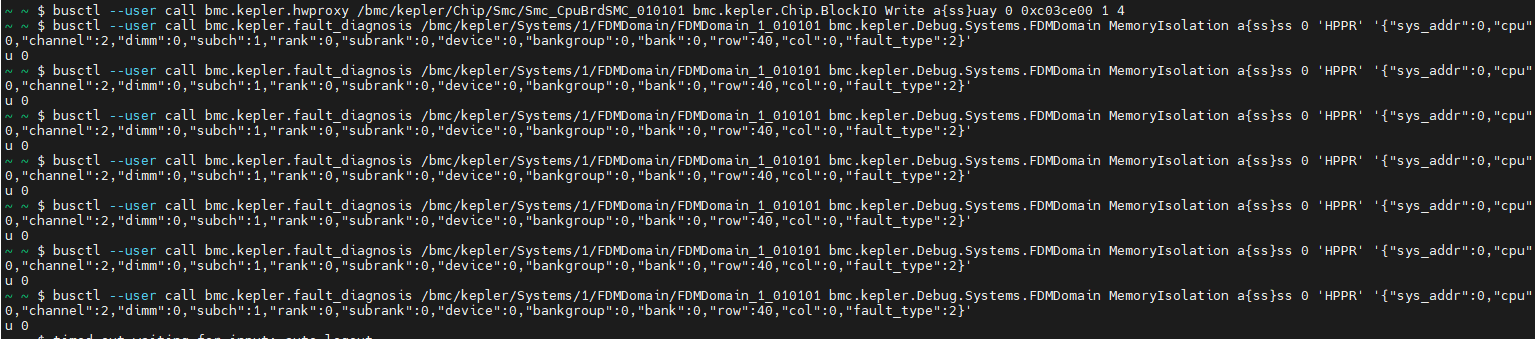

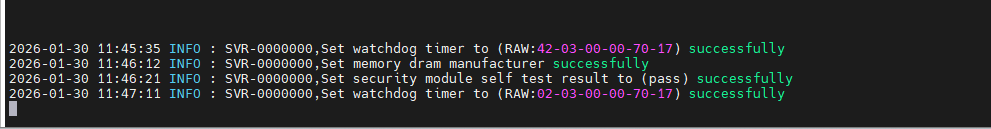

现在就是先在BMC下发命令，然后在强制重启，看起来还是没有触发hPPR

在下发sPPR时会有这个日志，BMC successfully reported IMU SPPR isolation information，但下发hPPR就没有这个打印，跟这个有关系吗

[wangxiaoyang1_dhhhd]

hPPR不会打印：“BMC successfully reported IMU XXX isolation information”，hPPR是BIOS在启动阶段主动向BMC查询的，不是BMC reported的。
发送BMC debug命令之后不能重启BMC，需要确保BIOS侧开关打开，之后OS上下电

[yin (kunlun_yinmengyu)]

使用反合630版本之前BMC，可以下发成功

但是使用630之后的版本下发不成功。同样的操作。

[wangxiaoyang1_dhhhd]

新版本在装备包场景添加了debug开关，防止测试模拟故障时误触发hPPR隔离。可以通过mdbctl call FDMDomain_1_010101 bmc.kepler.Debug.Systems.FDMDomain GetConfigurations 0 "GetHpprTuneEnable"查看开关状态，1是打开，0是关闭。
通过：mdbctl call FDMDomain_1_010101 bmc.kepler.Debug.Systems.FDMDomain SetConfigurations 0 “SetHpprTuneEnable” 1 打开开关

[yin (kunlun_yinmengyu)]

这个debug开关只影响模拟故障时的场景嘛，不影响真实hPPR隔离问题把

[wangxiaoyang1_dhhhd]

只在装备场景需要打开，现网环境不需要的。
