2512SP1 bt通道不通

[guoxin (昆仑太科_郭馨)]

问题描述

目前测试2512 LTS SP1版本存在BT通道无法正常通信场景，分析发现/lib/modules/ko/bt_drv.ko未正常加载，在bmc系统下insmod该ko文件，dmeg查看已加载成功，重拉bmc_core服务（因ipmi_core在其内），ipmi_core显示加载驱动失败。请帮忙分析原因，因ipmi_core未开源。

环境信息

• 操作系统：Ubuntu 24.04

• 软件版本：OpenUBMC2512LTS SP1

重现步骤

1. 加载bt_drv.ko










2. 重拉bmc_core服务,ipmi_core 打印如下，仍加载失败

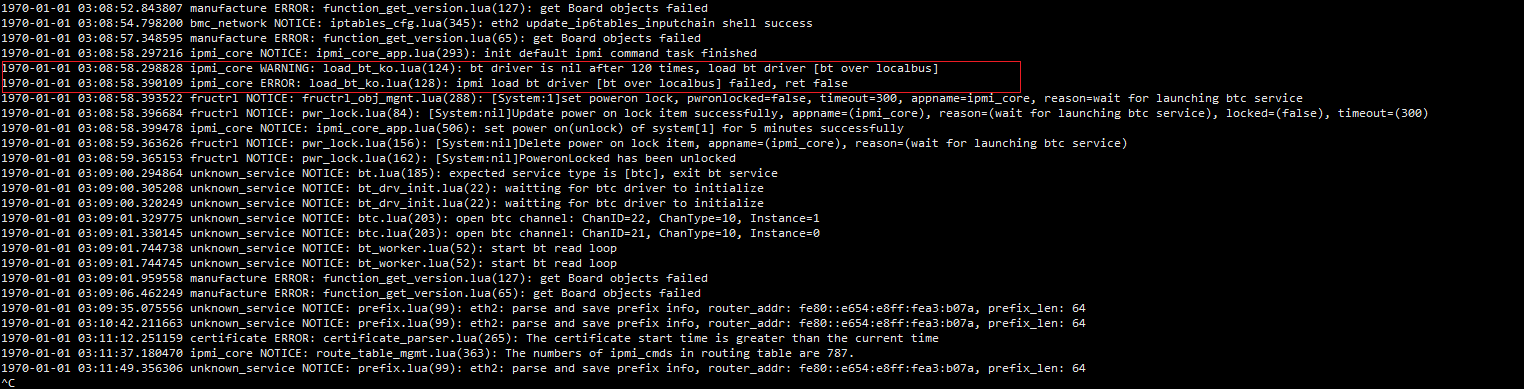

   1970-01-01 03:08:58.298828 ipmi_core WARNING: load_bt_ko.lua(124): bt driver is nil after 120 times, load bt driver [bt over localbus]
   1970-01-01 03:08:58.390109 ipmi_core ERROR: load_bt_ko.lua(128): ipmi load bt driver [bt over localbus] failed, ret false

期望结果

BT通道可正常通信

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结与结论

维度	分析
问题根源	实际加载的是通用 bt_drv.ko，但 ipmi_core 必须依赖专用 btc_drv.ko 才能完成 BT 通道初始化
驱动差异	btc_drv.ko 是 OpenUBMC 定制驱动，实现 BT over LocalBus 协议并与 D-Bus 服务集成；bt_drv.ko 仅为底层通信支持
系统机制	ipmi_core 是闭源核心模块，在启动时轮询 btc 驱动就绪状态，超时则报错退出
配置要求	BT 通道需配套升级 CPLD、BIOS、MCU，否则即使驱动加载也可能建链失败
最终结论	➤ 缺少或错误加载 btc_drv.ko 是导致 BT 通道不通的根本原因

点击此处查看详细分析解答

OpenUBMC 2512 LTS SP1 BT通道通信异常问题分析

根据提供的日志和系统行为，以下是对 OpenUBMC 2512 LTS SP1 版本中 BT 通道无法正常通信 问题的全面分析。

---

问题概述

• 现象：BT 通道通信失败，/lib/modules/ko/bt_drv.ko 驱动加载后，ipmi_core 服务在启动过程中仍报错：“load bt driver [bt over localbus] failed”。
• 环境：
  • 操作系统：Ubuntu 24.04
  • 软件版本：OpenUBMC2512 LTS SP1
• 关键线索：
  • 手动 insmod bt_drv.ko 加载成功。

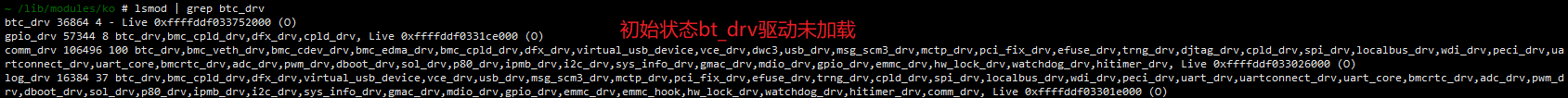

  • lsmod 显示 bt_drv 已加载，但 btc_drv 未自动加载。
  • ipmi_core 日志提示：bt driver is nil after 128 times, load bt driver [bt over localbus] failed。
  • 最终错误：ipmi_core 加载 BT 驱动失败，导致 BTC 服务未启动，BT 通道不通。

---

根本原因分析

1. 实际加载的是 bt_drv.ko，而非 BMC 所需的 btc_drv.ko

关键差异：

驱动文件	用途
bt_drv.ko	标准 Linux BT 驱动（如蓝牙），或通用 BT over LPC 实现
btc_drv.ko	OpenUBMC 定制的 BMC-to-Host 通信驱动（BT Channel），用于 IPMI/BT 协议

从搜索结果【ID:1】可见：

“bt over localbus需要配套升级，否则很容易出现BT不通”
并且 必须使用 btc_drv.ko 驱动，不能仅靠标准 bt_drv。

证据：

• 用户手动加载的是 bt_drv.ko，但从模块依赖关系看，btc_drv 是 ipmi_core 真正等待的服务驱动。
• 日志中 unknown_service NOTICE: bt_drv_init.lua(22): waiting for btc driver to initialize 表明：系统在等待 btc_drv 初始化，而不是 bt_drv。
• ipmi_core 在 Lua 脚本（load_bt_ko.lua）中会轮询 120 次检查 bt driver is nil，说明它期望一个由 btc_drv 提供的 D-Bus 接口或设备节点，但未出现。

---

2. bt_drv.ko 与 btc_drv.ko 不兼容或未正确配置

虽然 bt_drv.ko 成功加载并打印了 bt init ok!，但这只是驱动模块加载成功，并不代表 BT 通道已注册到 ipmi_core 所需的服务框架中。

• bt_drv.ko 可能仅实现底层硬件访问（LPC/BT 接口读写），但未实现 OpenUBMC 特有的 “BT over LocalBus” 协议栈。
• btc_drv.ko 不仅处理通信，还负责与 bmc.kepler.ipmi_core D-Bus 服务交互，注册通道、上报状态、处理心跳等。

来自文档【ID:2《openUBMC IPMI协议栈管理特性设计说明书》】：

BT 驱动抽象为管理基类，并派生出 openUBMC 的 BT 子类，支持多通道、消息队列、故障恢复。
——这意味着 btc_drv.ko 是 专为 OpenUBMC 定制的扩展驱动，不能简单替换。

---

3. ipmi_core 是闭源组件，依赖特定驱动命名与接口

重要关联信息：

• 知识图谱实体 [ipmi_core] 描述指出：

  “ipmi_core 是闭源部分，可能因与 btc_drv.ko 模块交互异常而引发问题。”

• 关系：bakbad 指出 btc_drv.ko 是在 ipmi_core 内部加载的组件。

影响：

• ipmi_core 可能通过硬编码或配置文件指定必须加载 btc_drv.ko，且期望其提供特定的 D-Bus 接口、设备节点（如 /dev/bt_channel0）或 sysfs 属性。
• 即使 bt_drv.ko 创建了 /dev/bt，如果 ipmi_core 找不到预期的 btc 接口，则判定“驱动未加载”。

---

4. bmc_core 重启后未触发 btc_drv.ko 自动加载机制

• 用户通过 systemctl restart bmc_core 试图重拉 ipmi_core，但该操作并不会自动加载缺失的驱动。
• 正常流程应由启动脚本（如 /etc/init.d/bt-loader）或 ipmi_core 自身的 Lua 脚本加载 btc_drv.ko。
• 当前环境下：缺少 btc_drv.ko 文件 或 启动脚本错误地加载了 bt_drv.ko。

---

解决方案建议

1. 确认并加载正确的驱动模块：btc_drv.ko

# 检查是否存在 btc_drv.ko
find /lib/modules -name "btc_drv.ko"

# 如果存在，手动加载
insmod /lib/modules/ko/btc_drv.ko

# 观察 dmesg 和 ipmi_core 日志
dmesg | tail -20
journalctl -u ipmi_core --since "1 min ago"

若无 btc_drv.ko，说明固件包不完整或镜像构建时遗漏该驱动。

---

2. 检查驱动配套性与 CPLD/BMC/BIOS 兼容性

根据文档【ID:1】：

“bt over localbus 需要配套升级：基础板 CPLD、扩展板 CPLD、基础板 MCU、BIOS”

请确认：

• 当前使用的 BIOS 版本是否支持 OpenUBMC 2512 LTS SP1 的 BT 协议？
• CPLD 是否已升级至匹配版本？
• 主板 BT 通道模式是否为预期值（如 mode 3）？

可查看串口日志是否有 btc mode: 3 类似信息。

---

3. 离线分析 ipmi_core 所需的驱动依赖

若 btc_drv.ko 确实缺失：

• 检查 openUBMC_primary_partition_image 或 HPM 包中是否包含 ko/btc_drv.ko。
• 与发布团队核对：2512 LTS SP1 是否应包含 btc_drv.ko？是否因裁剪被移除？

---

4. 使用 traceipmi 抓取 BT 通信行为（辅助诊断）

# 在 OpenUBMC 中启用 IPMI 跟踪
busctl --user call bmc.kepler.ipmi_core /bmc/kepler/Debug/IpmiCore/TraceIpmi \
       bmc.kepler.Debug.IpmiCore.TraceIpmi Trace a{ss}bsyyss 0 true "bt" 0xff 0xff "" "file"

查看是否能捕获主机 BIOS 发起的 BT 请求，判断是 BMC 不响应，还是通道未建立。

---

5. 建议规避措施

临时解决（仅用于调试）：

# 创建符号链接强制兼容（风险高，仅测试用）
ln -sf bt_drv.ko btc_drv.ko
insmod btc_drv.ko  # 实际加载 bt_drv

不推荐长期使用：可能导致协议不一致、数据错乱。

---

总结与结论

维度	分析
问题根源	实际加载的是通用 bt_drv.ko，但 ipmi_core 必须依赖专用 btc_drv.ko 才能完成 BT 通道初始化
驱动差异	btc_drv.ko 是 OpenUBMC 定制驱动，实现 BT over LocalBus 协议并与 D-Bus 服务集成；bt_drv.ko 仅为底层通信支持
系统机制	ipmi_core 是闭源核心模块，在启动时轮询 btc 驱动就绪状态，超时则报错退出
配置要求	BT 通道需配套升级 CPLD、BIOS、MCU，否则即使驱动加载也可能建链失败
最终结论	➤ 缺少或错误加载 btc_drv.ko 是导致 BT 通道不通的根本原因

---

建议操作清单

1. 检查 /lib/modules/ko/ 是否存在 btc_drv.ko
2. 若存在，手动 insmod btc_drv.ko 并观察日志
3. 若不存在，请联系 OpenUBMC 固件发布方确认是否遗漏
4. 核对 BIOS/CPLD 版本是否与 OpenUBMC 2512 LTS SP1 兼容
5. 使用 traceipmi 工具验证 BT 通道通信情况
6. 提交日志至社区或支持邮箱（如 huangding12@huawei.com），附带一键收集包

---

参考来源：

• 知识图谱：ipmi_core, BTC Driver, bmc.kepler.ipmi_core
• 搜索结果：【1】IPMI管理定位问题、【2】IPMI协议栈设计说明书
• 社区实践：Bakbad 用户在 OpenUBMC 社区中多次报告类似 BT 通道问题，证实驱动配套是常见瓶颈。

[guoxin (昆仑太科_郭馨)]

btc_drv.ko当前已经加载，BT通信仍然不行

[huaqi_hongyiqin]

查看bios侧日志bt相关打印，看一下是否有提示，比如中断未初始化。另外就是AI回复的BT 通道需配套升级 CPLD、BIOS、MCU。

[YOLO20317 (百敖_杨垲)]

请问一下这个问题解决了吗，遇见了同样的问题

[guoxin (昆仑太科_郭馨)]

最后改了BTCMode的值解决的，在vpd仓中。
