问题描述
PCIe卡概率出现LinkWidthAbility、LinkWidth、LinkSpeed、LinkSpeedCapability值为NA
环境信息
- 软件版本：OpenUBMC LTS SP1
数据源来自imu，求助是否有类似问题
答案内容由AI生成，仅供参考：
结论
当前问题主要归因于 PCIe BDF 映射异常 与 CSR/pcie_device 初始化流程不完整，导致链路能力字段未能正确读取。虽然设备已识别（FirmwareVersion、Model 正常），但动态性能属性缺失。
建议优先修复 BDF 地址异常问题，并核查 CSR 中关于 LinkWidth 和 MaxLinkRate 的配置完整性。
如有需要，可提供完整日志供进一步分析。
点击此处查看详细分析解答
PCIe卡 LinkWidth、LinkSpeed 等值为“N/A”问题分析与排查建议
根据您提供的问题描述和上下文信息，部分 PCIe 网络适配器（如 Broadcom BCM957508-P2100G）在特定条件下出现 LinkWidth、LinkSpeed、LinkSpeedCapability、LinkWidthCapability、MaxPCIeType 等关键属性值为 "N/A" 的现象。该问题可能影响系统对硬件链路状态的监控、带宽告警判断及拓扑管理。
问题现象总结
-
异常字段：

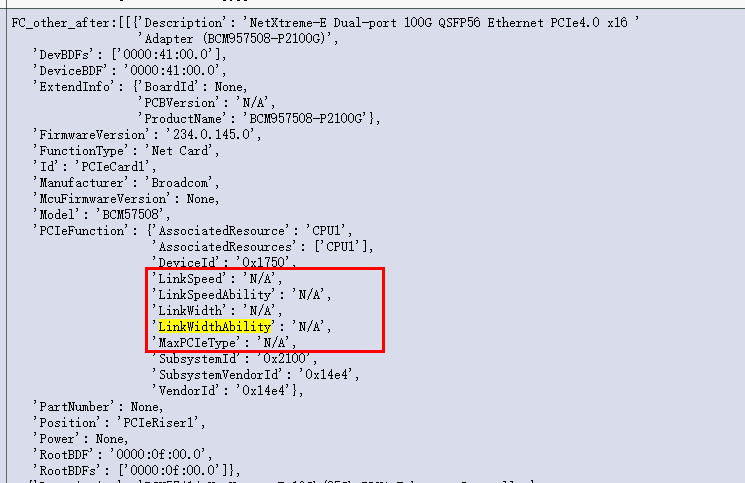

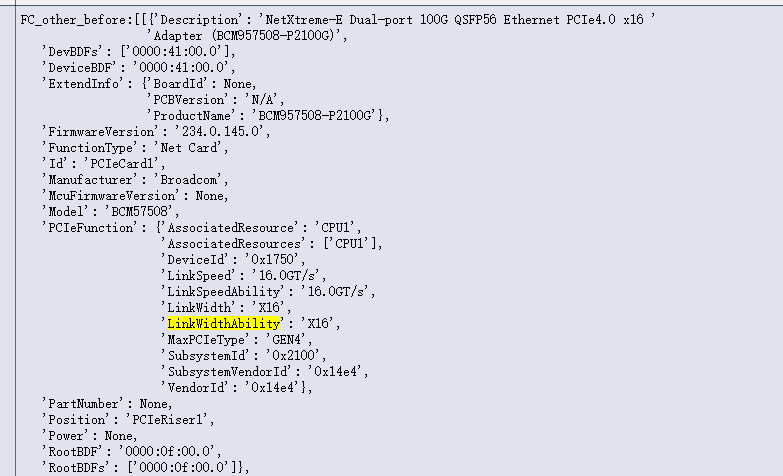

LinkWidth = "N/A"LinkSpeed = "N/A"LinkSpeedAbility = "N/A"LinkWidthAbility = "N/A"LinkSpeedCapability = "N/A"MaxPCIeType = "N/A"
-
涉及设备：
- 型号：
BCM957508-P2100G（即 NetXtreme-E Dual-port 100G QSFP56 Ethernet PCIe4.0 x16 Adapter） - 位置：通过
PCIeRiser1连接 - 关联 CPU：
CPU1 - 正常预期 BDF 地址应为
0000:41:00.0，实际 RootBDF 显示为0000:0f:00.0
- 型号：
-
数据来源：
IMU提供 PCIe 设备信息 -
软件版本：OpenUBMC LTS SP1
根本原因分析
结合知识图谱信息与文档内容，导致上述字段为 "N/A" 的主要原因可能包括以下几点：
1. PCIe Bus Number 异常导致硬件枚举失败
- 在知识库中明确指出：
BCM957508-P2100G PCIe卡在BMC升级或重启后，其Bus Number异常地显示为
0xf (15)而非预期的0x40。 - 实际 BDF 地址为
0000:0f:00.0，不符合系统预期地址0000:41:00.0。 - 此类异常会导致：
- BMC 无法正确通过标准 PCI 配置空间读取设备能力（如 Link Speed/Width）；
- pcie_device 组件在初始化时无法完成设备发现，导致关键属性缺失；
- 依赖 BDF 正确映射的
PSR、CSR和Topology建立失败。
2. pcie_device 组件初始化失败或数据获取异常
pcie_device是 OpenUBMC 中负责管理 PCIe 拓扑、链路信息的核心模块。- 若
pcie_device服务未能正常启动或与 BIOS/IPMI 通信异常，则无法获取链路能力信息。 - 知识图谱中提到：
pcie_device reported a failure while initializing the PCIe card.
pcie_device plays a role in discovery, configuration, and initialization of PCIe devices. - 当
pcie_device无法从 BIOS 成功读取拓扑信息时，系统将默认填充"N/A"。
3. Smart Provisioning 或 CSR 配置不完整
- 文档显示 BCM957508-P2100G 是一种 新适配型号：
“BCM957508-P2100G 是 newly adapted network card model that may not be fully supported by the current Smart Provisioning software.”
- 若 CSR（Control and Status Register）配置中缺失如下配置，会导致链路能力字段无法解析：
PcieAddrInfo对象未正确配置；Connector的ID和AuxID未通过四元组（VendorID + DeviceID + SubVendorID + SubDeviceID）正确设置；BusinessConnector中缺少LinkWidth和MaxLinkRate定义。
特别说明：PCIe 卡（尤其是 OCP/标卡）需通过 IdentifyMode=2 加载方式，由 BMC 查询 IMU 获取 BDF 四元组信息，并动态填充
Connector.ID和Connector.AuxID。若此流程中断，将导致后续链路信息无法加载。
验证与排查建议
1. 检查 PCIe BDF 地址是否正常
# 在 OS 层使用 lspci 命令验证设备真实 BDF
lspci | grep -i broadcom
# 正常应显示类似：41:00.0 Ethernet controller: Broadcom BCM57508
若显示为 0f:00.0，则说明：
- BIOS 或 PCIe 总线重映射异常；
- Root Complex 设置错误；
- SerDes 或 Riser 卡链路协商异常。
2. 确认 pcie_device 服务运行状态
登录 BMC 查看 pcie_device 是否正常运行：
systemctl status pcie_device
# 或检查日志：
journalctl -u pcie_device --since "1 hour ago"
查看是否存在以下错误：
failed to initialize PCIe cardtimeout reading topology informationBDF mismatch detected
3. 核查 CSR 配置完整性
请确认以下 CSR 对象已正确配置：
（1）PcieAddrInfo 配置示例：
"PcieAddrInfo_BCM957508": {
"SlotID": "PCIeRiser1",
"RootBDF": "0000:41:00.0",
"FunctionTypes": ["Net Card"]
}
（2）PCIeCard 与 PCIeDevice 配置：
"PCIeDevice_1": {
"DeviceName": "BCM957508-P2100G",
"FunctionClass": 2,
"DeviceType": "PCIe Card",
"SlotType": "x16"
}
（3）BusinessConnector 设置链路能力：
"Connector_PCIE_Riser1": {
"Name": "PCIeRiser1",
"Direction": "Downstream",
"Slot": 1,
"LinkWidth": "X16",
"MaxLinkRate": "PCIe 4.0",
"ConnectorType": "PCIe CEM"
}
必须确保
LinkWidth和MaxLinkRate明确设置，否则系统无法填充LinkWidthCapability等字段。
4. 检查 IMU 数据接口是否正常返回
由于数据源来自 IMU，请确认以下接口返回值是否完整：
# 示例：查询 PCIe 设备函数信息
GET /redfish/v1/Systems/1/FabricAdapter/PCIeCard1/PCIeFunction
预期输出中不应包含 "N/A"，而应为：
"LinkSpeed": "16.0GT/s",
"LinkWidth": "x16",
"MaxPCIeType": "GEN4"
如果仍为 "N/A"，需进一步确认：
- IMU 是否能正确访问 PCIe 配置空间；
- 是否因权限或寄存器访问超时导致读取失败。
5. 参考类似案例处理方式
-
在知识图谱中，
zybwh（openUBMC 核心维护者）曾建议：“verify visibility of Connector_PCIE_6 in hwdiscovery resource tree”
“analyze system logs to resolve errors” -
建议执行命令检查硬件自发现树：
dbus-send --print-reply --system --dest=org.openbmc.DeviceInventory /bmc/kepler/pcie_device org.freedesktop.DBus.Properties.Get string:org.openbmc.pcie_device string:DeviceInfo
解决方案建议
| 措施 | 说明 |
|---|---|
| 修正 BDF 地址映射 |
升级 BIOS 或调整 UEFI 设置，确保 BCM957508-P2100G 分配到正确的 Bus 0x40 及 BDF 41:00.0 |
 完善 CSR 配置 |
补全 PcieAddrInfo、BusinessConnector.LinkWidth、MaxLinkRate 等字段 |
 重启 pcie_device 服务 |
清除异常状态，重新触发设备枚举 |
 更新 Smart Provisioning |
使用支持 BCM957508-P2100G 的新版 Provisioning 工具进行适配 |
 增加日志调试 |
在 pcie_device 中启用 debug 模式，跟踪 getLinkSpeed()、getLinkWidth() 流程 |
附加说明：硬件兼容性
- 该卡已在如下平台部署：
- Taishan2280_5280
- KunLun2280V3
- 建议核对目标服务器型号是否在其兼容列表中。
结论
当前问题主要归因于 PCIe BDF 映射异常 与 CSR/pcie_device 初始化流程不完整，导致链路能力字段未能正确读取。虽然设备已识别（FirmwareVersion、Model 正常），但动态性能属性缺失。
建议优先修复 BDF 地址异常问题，并核查 CSR 中关于 LinkWidth 和 MaxLinkRate 的配置完整性。
如有需要，可提供完整日志供进一步分析。

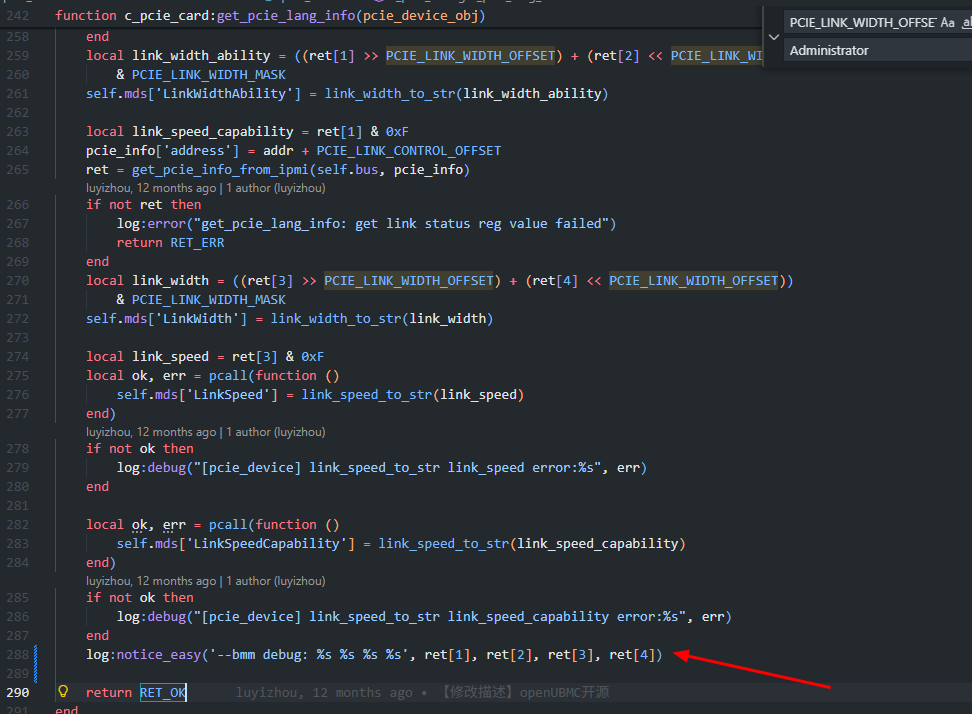

可以在pcie_device组件中找get_pcie_lang_info函数，在里面将debug日志级别调整为notice以上，看一下获取imu的返回，确实imu是否能读通以进一步判断
在带内确定一下这张卡的这些属性呢？
带内是什么命令可以获取这些属性呢，而且在bmc是概率出现的值为NA，得在同一时间能抓到带内信息才有价值，比较难实现
带外实际上是从imu捞取的信息，带内通过指令lspci -s bb:dd.f -vv可以确定指定BDF的卡的pci配置空间，如果想直观看出速率、带宽等信息可以使用 | grep -E 'LnkSta|Speed|Width’过滤，这样能直接看到带内识别到的这张卡的协商速率和带宽
复现日志，复现时带内lspci查询数据正常，BMC查询为N/A
ipmi.txt (1.7 MB)
dump_2102315HMJ10R9100011_20260326-1541.tar.gz (9.0 MB)
由于imu调用比较频繁，出于防止刷屏的考虑，不开启debug级别日志的情况下基本不会打印。因此日志没有可用于定位的信息。
当前推测还是调用的时候概率性通道不同，可以在PCIeCard捞取速率的时候打印日志，观察ipmi命令返回值，根据出错时的返回值确定实际错误。
针对PCIe Card 2 (9540-8i)的link信息等字段显示NA，对ipmi.txt中的命令进行解析，ipmi中关键词为“7C 00”，完整请求命令记录为“44 00 07 db 00 7c 00 80 01 03”
但是日志收集时间为0226/03/26 15:43，ipmi.txt中第一条有效响应的相关命令是15：42。就是在一键收集后抓的ipmi，导致ipmi分析结果和日志对不上。麻烦重新复现一下。
复现要求：
1、复现后不要再重启BMC（看到日志中固定间隔复位BMC）
2、ipmi trace要和复现场景产生交集窗口（trace完后一键收集）
3、打开对应组件的debug日志（增加日志可定位性）
新复现日志
KunLun2280V2_2102315QRX10S1100003_20260602-0646.tar.gz (9.1 MB)
ipmi.txt (349.8 KB)

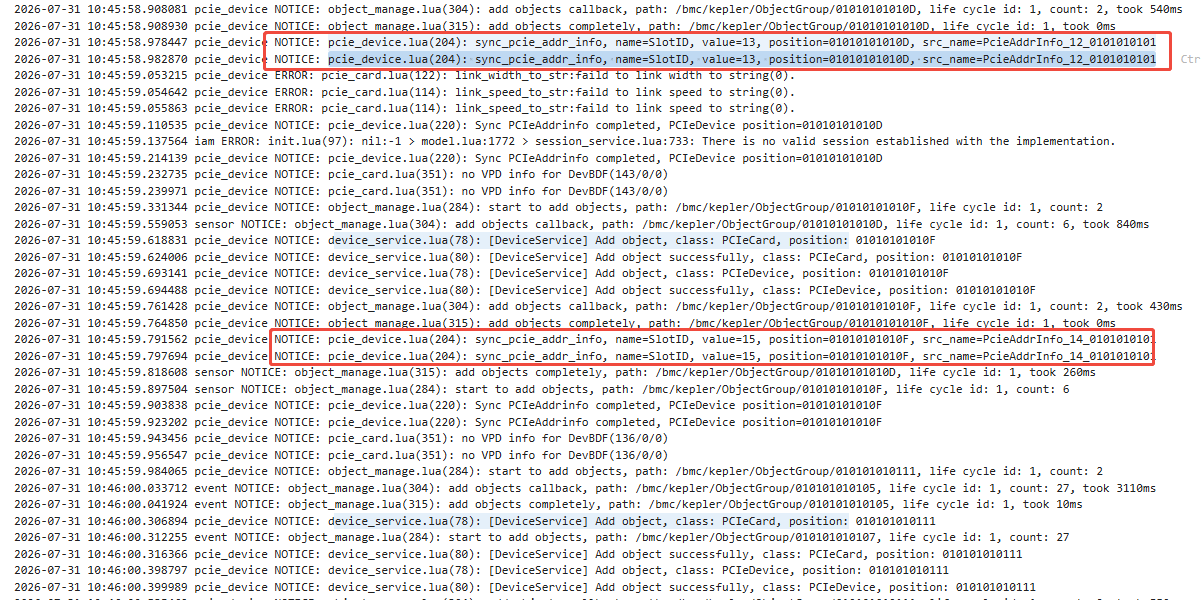

06:41:53.923888 sync_pcie_addr_info, name=SlotID, value=3, position=0101010303
06:41:53.935449 sync_pcie_addr_info, name=SlotID, value=3, position=0101010303
看起来是一个网卡触发了2个get_pcie_lang_info的任务，导致内部竞争了
一个网卡只会有一个协程，这个后面再看一下吧
那针对PCIe卡出现LinkWidth、LinkSpeed值为NA或者错误的值的现象有什么结论或者建议的修复方案吗
从日志和相关代码来看，推测是sync_pcie_addr_info_to_device这个函数中两个fork的协程都进入了，由于当前只有这边这张raid卡，建议在其中加打印确定是否是这两个fork中二次进入（理论上sync_remaining_pcie_addr_info和sync_pcie_addr_info分支只会进入一个），如果后续确实存在问题社区会优化代码。

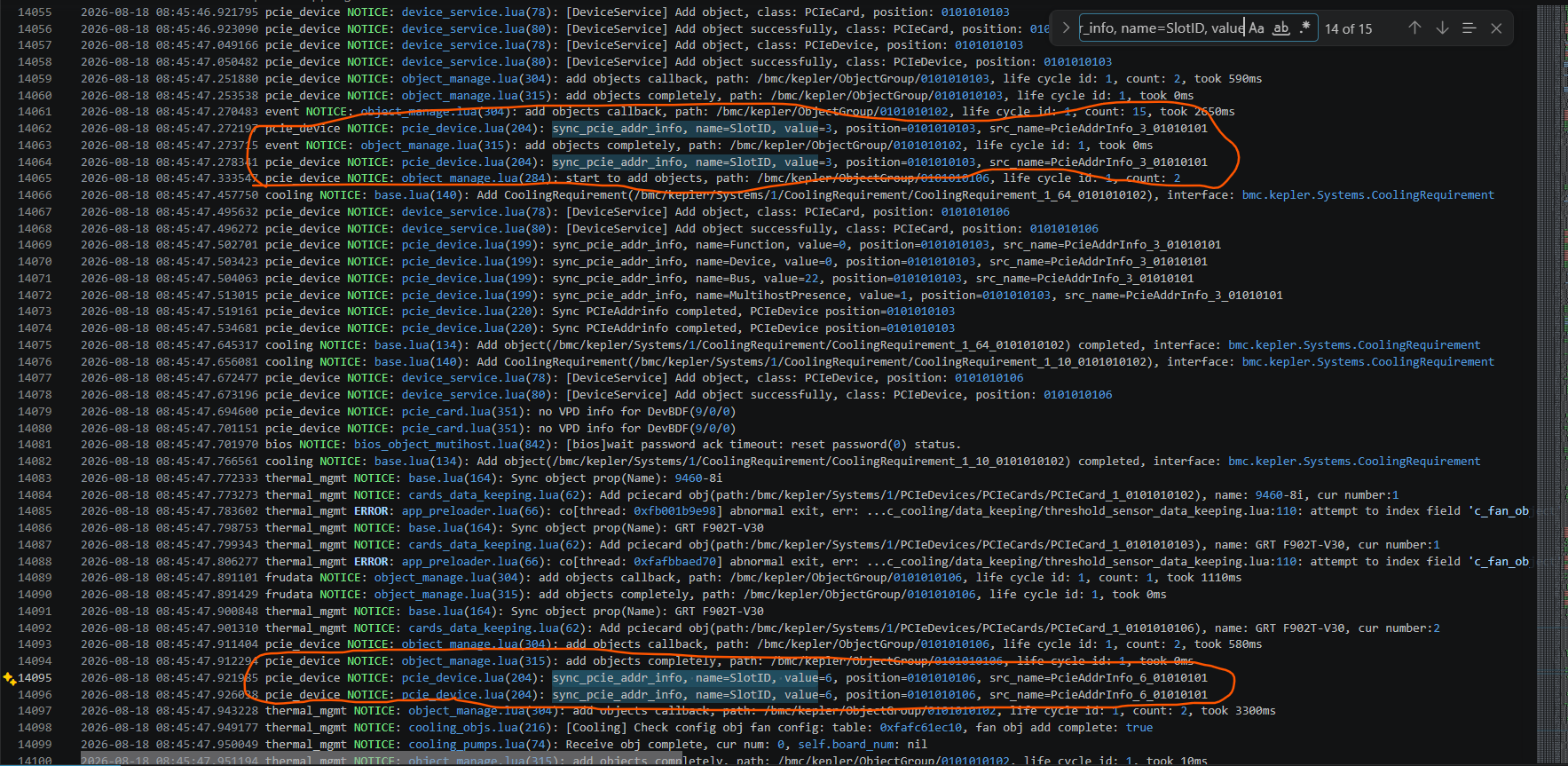

你好，我们这里也复现了类似的问题，看日志像是多张卡重复加载了多次的样子，不一定每次能复现，该卡是300I Duo
对应日志如下：
app.log.2.gz (226.9 KB)
