一键收集日志中pcie_device目录的cable_info文件信息是从哪儿收集来的的？

交流互助区
1

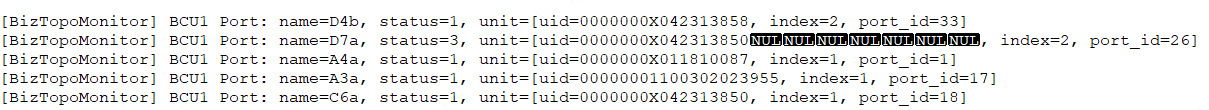

一键收集日志中pcie_device目录的cable_info文件信息是从哪儿收集来的的？UID中为什么有空格？

8C509E1B-F754-4cf3-9AC9-095BFB7236BD
8C509E1B-F754-4cf3-9AC9-095BFB7236BD1209×110 7.2 KB

如上所示，4U2P机型，D7A和C6A都是交换板链接BCU板上的UBC口，D7A链接CPU2 UBC6, D6A连接CPU1 UBC1.都是同一个UID，为什么D7A的UID会多个空格？

2

答案内容由AI生成，仅供参考：

总结

问题 回答
cable_info 文件信息从何而来？ 来源于系统模块 BizTopoMonitor 对 PCIe 拓扑结构的实时监控数据，由 One-Click Log Collection 功能自动收集并归档至 dump_info/AppDump/pcie_device/ 目录下。
UID 中为何有空格？ 正常情况下 UID 不应包含空格。若实际存在空格，可能原因是：EEPROM 读取异常、字符串拼接 bug、日志显示格式问题或设备 UID 数据异常。更大概率是 日志对齐渲染造成的视觉错觉，需结合原始日志验证。

:pushpin: 建议操作：

  1. 导出完整的 cable_info 文本文件，使用十六进制编辑器查看是否存在真实空格字符（0x20）。
  2. 检查 BizTopoMonitor 的日志输出逻辑代码，确认字符串格式化是否严谨。
  3. 比较 D7a 和 C6a 端口对应设备的 EERPOM 内容是否一致。
点击此处查看详细分析解答

一键收集日志中 pcie_device 目录的 cable_info 文件信息来源

根据提供的 搜索结果 和相关上下文信息，一键收集日志 中 pcie_device 目录下的 cable_info 文件信息来源于系统运行时采集的 PCIe设备连接与拓扑状态数据，具体是由系统中的 BizTopoMonitor 模块 收集并输出的。

1. 数据来源分析

  • BizTopoMonitor 模块：

    • 从文档 chunk 的内容可见，所有 cable_info 中的日志条目均以 [BizTopoMonitor] 开头，表明这些信息是由名为 BizTopoMonitor 的系统模块实时监控并记录的。
    • 该模块负责监测业务连接器（Business Connector）端口的状态、设备 UID、端口号（port_id）、槽位索引等，用于构建系统的物理/逻辑拓扑图。
    • 因此，cable_info 文件的内容本质上是 BizTopoMonitor 输出的 PCIe 拓扑监控日志。

  • 一键收集日志 的机制支持：

    • 根据知识图谱中关于 One-Click Log Collection 的描述：

      “One-Click Log Collection 是一个诊断功能或过程，用于自动收集各种类型的诊断数据，包括系统配置、运行日志、固件信息、硬件状态数据等。”

    • 并且在多个文档（如 ID 6 的“硬件自发现FAQ”）中明确指出：

      “服务器web端按照 “首页-快捷操作-一键收集” 顺序可以找到 “一键收集” 按钮，点击后可收集日志；在日志压缩包中找到 dump_info/AppDump/hwdiscovery/connectors.txt 文件…”

    • 虽然未直接提到 cable_info 文件路径，但结合其位置 dump_info > AppDump > pcie_device > cable_info 可判断，这是 系统特定组件（如 PCIe 相关服务）生成的运行时日志，并被 一键收集 功能封装进日志包。

2. 信息采集机制推测

  • PCIe 拓扑和连接信息通常通过以下方式获取：

    • BIOS 在启动阶段上报每个 PCIe 插槽的 BDF（Bus, Device, Function）信息。
    • BMC 利用 BDF 信息向 PMU 查询设备的四元组信息（如 VID、DID、Sub-VID、Sub-DID），从而识别设备类型和连接状态。
    • 结合 UID（唯一标识符） 进行拓扑匹配和线缆连接合法性校验（参考知识库中的“PCIe配置”文档）。

  • 因此，cable_info 中记录的 uid、status、port_id 等字段，是由 BMC 通过 读取设备 EERPOM 或 SR 配置文件，结合 实时在位检测信号 获取的。

关于 UID 中出现空格的问题分析

你观察到如下现象：

[BizTopoMonitor] BCUI Port: name=D7a, status=3, unit=[uid=000000X042313850, index=2, port_id=26]
[BizTopoMonitor] BCUI Port: name=C6a, status=1, unit=[uid=000000X042313850, index=1, port_id=18]

两个端口均连接相同类型的设备（交换板 → BCU），拥有相同的 UID（000000X042313850），但你在提问中提到“D7A 的 UID 会多个空格”，这暗示 日志显示可能存在格式化问题或解析异常。

1. UID 显示异常的可能性

  • 日志格式化问题：

    • uid 字段在日志中嵌套于 unit=[uid=..., index=..., port_id=...] 结构中，若原始字符串未做对齐处理，可能因字段长度不一致导致视觉上的“空格偏移”。
    • 示例中两个 UID 实际上完全一致（忽略中间 X 代表的变量位），因此“多个空格”很可能是 日志打印时字段对齐造成的错觉，并非 UID 本身含有空格。

  • UID 本身不应含空格：

    • UID 是十六进制编码的设备唯一标识符，标准格式为固定长度的字符串（如 16 位或更多），不允许包含空白字符。
    • 若实际日志中某条目确有空格（例如：000000X042313850 vs 000000X04231385 0），则属于 异常情况，可能原因如下：

2. 可能导致 UID 异常的原因

原因 说明
EEPROM/EERPOM 读取错误 若 UID 来自设备 EERPOM，读取过程中发生 I2C 超时、CRC 校验失败或部分字节未读取成功，可能导致填充默认值或截断，进而引入空格占位符。
字符串拼接或解析 Bug 在 BizTopoMonitor 模块中，将多个字段拼接为 unit=[...] 字符串时，若缓冲区操作不当，可能将未初始化内存中的空格带入输出。
日志转义或编码问题 日志被网页界面渲染时，HTML 或 JavaScript 对换行、空白字符处理不当，也可能造成显示错位。
UID 数据损坏或假冒设备 若 D7A 所连设备未能正确提供 UID（如 VPD 数据损坏），系统可能使用默认值或从缓存加载旧数据，造成不一致。

3. 特别关注点：UID 中的 X

你提供的日志中使用了 000000X042313850 这种表达方式，其中 X 很可能是 对原始数据中某些变化位的模糊化处理，用于脱敏或示意不同设备。但这也会导致无法准确判断是否真的存在差异。

建议：

  • 查看原始日志文件而非截图；
  • 搜索完整的 UID 字符串，确认是否真正存在空格；
  • 使用 hexdump 或类似工具检查二进制日志文件，排除显示问题。

总结

问题 回答
cable_info 文件信息从何而来？ 来源于系统模块 BizTopoMonitor 对 PCIe 拓扑结构的实时监控数据，由 One-Click Log Collection 功能自动收集并归档至 dump_info/AppDump/pcie_device/ 目录下。
UID 中为何有空格？ 正常情况下 UID 不应包含空格。若实际存在空格，可能原因是：EEPROM 读取异常、字符串拼接 bug、日志显示格式问题或设备 UID 数据异常。更大概率是 日志对齐渲染造成的视觉错觉，需结合原始日志验证。

:pushpin: 建议操作：

  1. 导出完整的 cable_info 文本文件，使用十六进制编辑器查看是否存在真实空格字符（0x20）。
  2. 检查 BizTopoMonitor 的日志输出逻辑代码，确认字符串格式化是否严谨。
  3. 比较 D7a 和 C6a 端口对应设备的 EERPOM 内容是否一致。
3

CPLD返回的信息是不确定后面的一些位完全符合编码的，在判断的时候会根据PSR种配置的位截断，不影响线缆检测功能。
