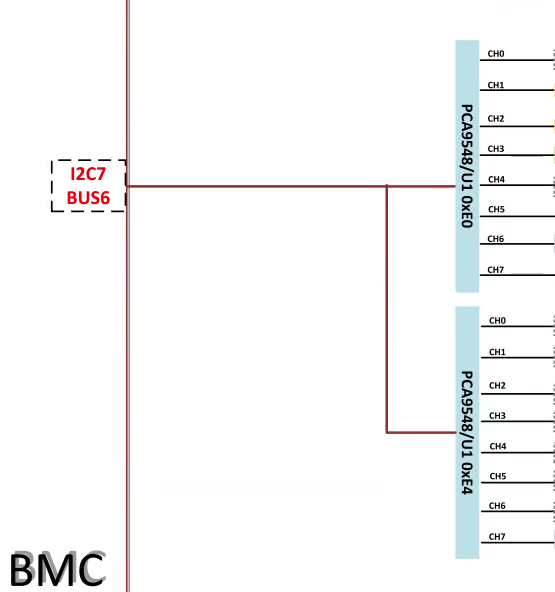

BMC可以做到 I2C先完全关闭对1路9548的访问，再访问另外1路9548么？
2路并联9548的I2C地址不同，但如果两路9548下挂的外设地址有相同的（比如都挂了0xA0的设备），并且BMC同时使能了这两路9548的通道，那么当BMC发出0xA0这个地址时，两边的外设会同时响应，是否仍会造成I2C总线冲突？
答案内容由AI生成，仅供参考：
总结回答
| 问题 | 回答 |
|---|---|
| BMC模组是否可以在1路I2C下挂两个并联9548芯片？ |  可以，只要两个9548的I2C地址不同（如0xE0和0xE4）。 |
| BMC能否先关闭一路9548，再访问另一路？ |  不是“关闭”，而是通过切换通道实现顺序访问。只要不同时使能两个通道，即可安全操作。 |
| 如果两路9548下挂设备地址相同，且同时使能通道，是否会造成总线冲突？ |  会！ 此时相当于多个设备共享同一I2C地址，必然引发I2C地址冲突，导致通信失败。 |
设计时确保：
- 各级设备地址唯一；
- 软件严格控制通道切换；
- 避免任何时间点出现多设备同时响应同一地址的情况。
点击此处查看详细分析解答
BMC模组I2C总线下挂两个并联PCA9548芯片的可行性分析
根据提供的知识库内容，以下是对BMC模组能否在一路I2C总线下挂两个并联的I2C扩展芯片（如PCA9548）及相关总线冲突问题的详细分析。
一、是否可以在1路I2C下并联挂载两个I2C扩展芯片？
结论：技术上可行，但需谨慎设计和严格控制访问时序。
1. 硬件层面支持
- I2C协议本身允许多设备共享同一总线，只要每个设备具有唯一的I2C地址即可。
- 两个PCA9548芯片若配置了不同的I2C地址（例如0xE0和0xE4），则它们可以共存于同一条I2C总线（如I2c_7或I2c_6）上。
- 文档明确指出：“I2C Bus是串行通信协议……支持多个设备在同一总线上通过唯一地址进行通信。”（实体：
I2C Bus）- PCA9548是标准I2C多路复用器，具备可配置的地址引脚，可通过硬件引脚设置不同地址（参考常见I2C器件设计规范）。
二、BMC是否可以关闭一路9548通道后再访问另一路？
结论：BMC无法“物理断开”已使能通道的电气连接，但可通过软件顺序访问避免冲突。
1. I2C MUX通道切换机制
- 使用PCA9548等I2C多路复用器时，BMC通过向其发送通道选择命令来激活某一个通道。
- 一次只能激活一个通道，其他通道处于高阻态（相当于逻辑断开）。
- 因此，BMC可以在访问完一个通道后，写入新的通道号来切换至另一个通道。
I2cMux_Pca9545_i2c7_chan1等实体描述表明，PCA9545/I2C MUX的通道由主控（BMC）管理。CSR配置字典之I2cMux类中说明：“通过ChannelId选择激活的I2C通道”、“支持运行时动态切换I2C通道”。
2. 操作建议：顺序访问
BMC应遵循如下流程：
- 写入通道0命令到地址为0xE0的PCA9548；
- 访问其下挂设备；
- 切换到其他通道或退出；
- 再操作另一个PCA9548（如0xE4）下的设备。
注意：
- BMC不能同时“完全关闭”一个PCA9548的电源或I2C连接，除非有额外的电源控制电路（如GPIO控制使能脚）。
- 单纯通过软件命令切换通道，仅表示不再使用该通道，并未物理隔离。
三、若两路9548下挂设备地址相同，是否会引发总线冲突？
结论：会引发严重的I2C总线冲突，导致通信失败或数据错误。
1. 冲突原理分析
假设：
- PCA9548-A 地址为 0xE0，其CH0挂载设备地址为 0xA0；
- PCA9548-B 地址为 0xE4，其CH0也挂载设备地址为 0xA0；
- 若两个PCA9548的CH0同时被使能（即都导通）；
此时：
- 当BMC发起对I2C地址0xA0的读写请求时；
- 两个物理设备都会响应，在同一总线上同时拉低SDA线；
- 引发总线竞争（Contention），导致：
- 数据位无法正确识别；
- SDA/SCL电平异常；
- 可能导致通信超时、CRC校验失败或设备损坏（长期）。
- 实体
I2C Address Conflict描述：“当多个设备在相同I2C总线上具有相同地址时，会引起通信问题。”- 关系描述：“I2C Address Conflict occurs when two or more devices on the same I2C bus have identical addresses.”
2. 关键问题：“同时使能”是灾难根源
即使两块PCA9548地址不同，只要它们的输出通道同时打开并且后级设备地址重复，就等效于两个0xA0设备直接挂在同一总线上。
这相当于：
BMC → I2C Bus → Dev@0xA0（分支1）
BMC → I2C Bus → Dev@0xA0（分支2）
即 “多设备共享同一地址” 的典型场景 → 必定发生地址冲突。
四、正确设计建议与规避方案
推荐做法：使用不同地址 + 时分复用访问
| 项目 | 建议 |
|---|---|
| PCA9548地址 | 设置为不同值（如0xE0和0xE4） |
| 下游设备地址 | 尽量错开，避免重复（如0xA0 vs 0xA2） |
| 访问控制 | BMC必须保证：同一时刻仅一个通道处于激活状态 |
| 软件控制 | 使用CSR配置中定义的I2cMux类，通过ChannelId精确切换 |
高级防护（可选）
| 方式 | 说明 |
|---|---|
| 硬件使能控制 | 添加GPIO控制PCA9548的EN引脚，实现物理断电/隔离 |
| 地址重映射 | 在驱动层做虚拟化封装，屏蔽底层冲突风险 |
| 拓扑隔离 | 将两个PCA9548挂接在不同的I2C总线（如I2c_6和I2c_7）上，彻底隔离 |
总结回答
| 问题 | 回答 |
|---|---|
| BMC模组是否可以在1路I2C下挂两个并联9548芯片？ | 可以，只要两个9548的I2C地址不同（如0xE0和0xE4）。 |
| BMC能否先关闭一路9548，再访问另一路？ | 不是“关闭”，而是通过切换通道实现顺序访问。只要不同时使能两个通道，即可安全操作。 |
| 如果两路9548下挂设备地址相同，且同时使能通道，是否会造成总线冲突？ | 会！ 此时相当于多个设备共享同一I2C地址，必然引发I2C地址冲突，导致通信失败。 |
设计时确保：
- 各级设备地址唯一；
- 软件严格控制通道切换；
- 避免任何时间点出现多设备同时响应同一地址的情况。
一般情况下BMC访问完后会关闭通道，不会出现冲突的问题
