一个网口对象创建了两个mgmtport对象

[liujie_11 (神码_刘杰)]

基于2512 LTS版本的openUBMC

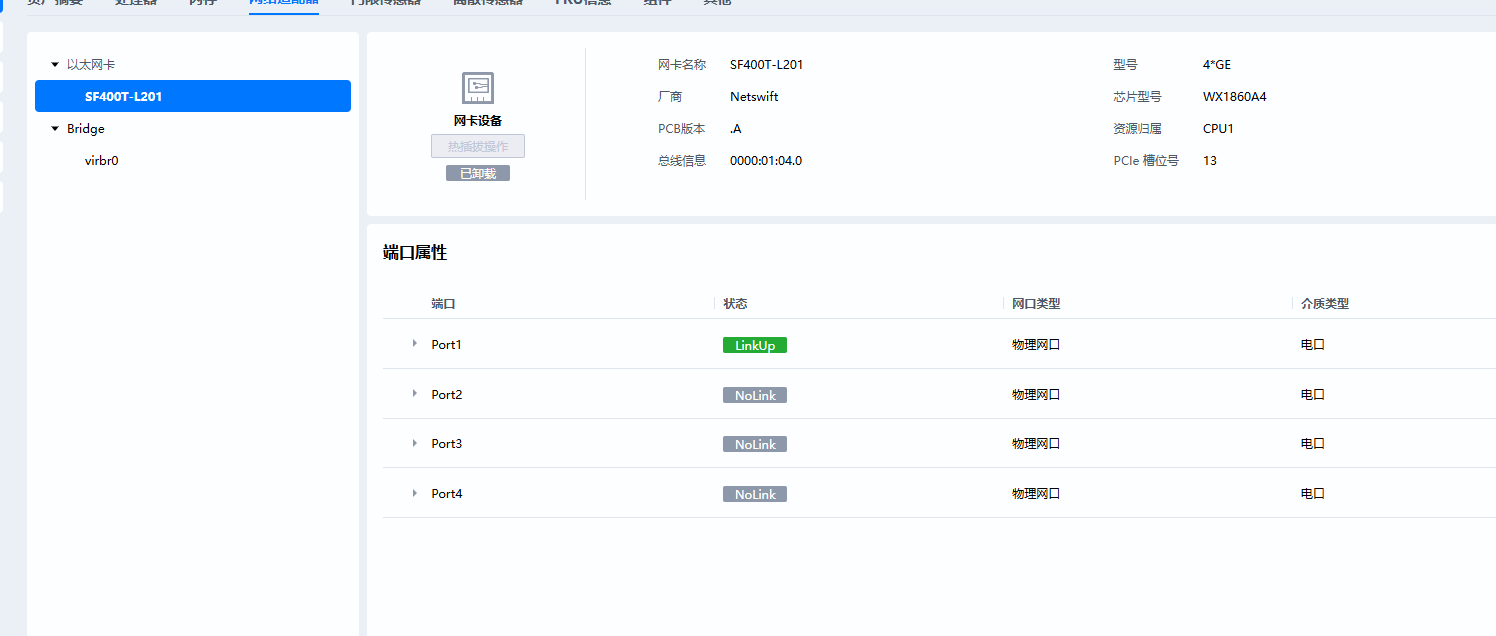

发现一个问题，只插了一张四口网卡：

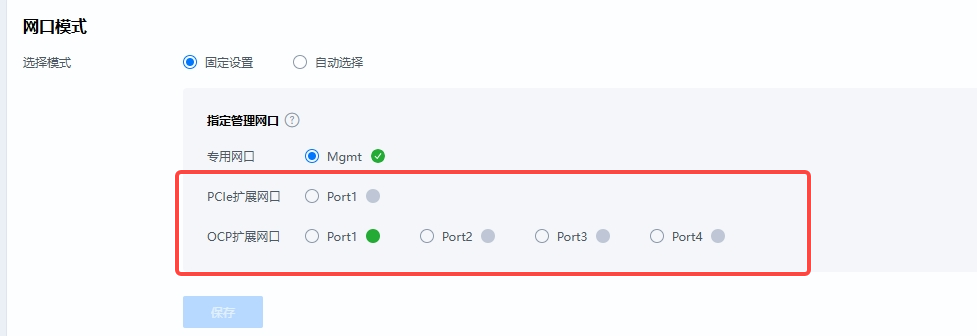

但是网络管理页面出现五个网口：

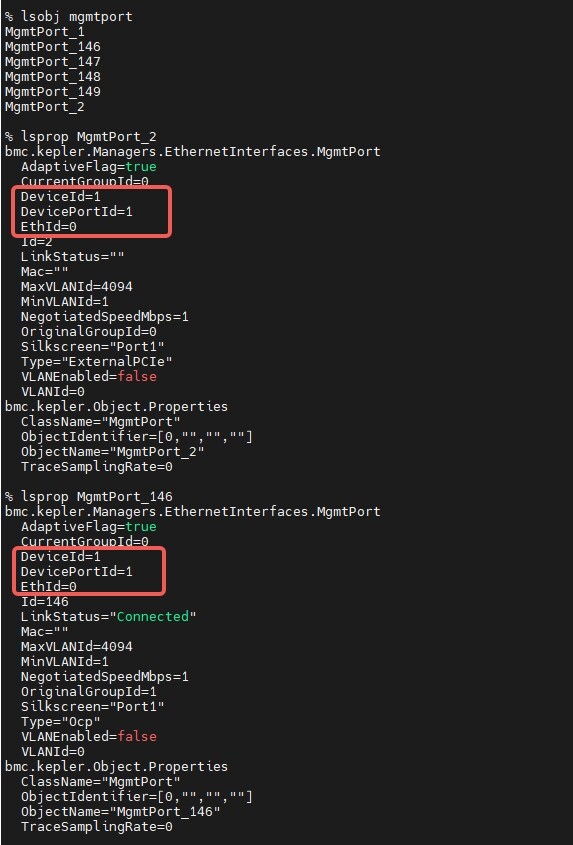

可以看到MgmtPort_2和MgmtPort_146的DeviceId、DevicePortId相同，这说明一个网口对应了多个mgmtport对象：

怀疑可能是这里创建mgmtport对象时没有检查并删除废弃的mgmtport导致：

希望确认一下这个问题。

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结与结论

项目	内容
问题性质	Bug 级问题：一个物理网口不应创建多个 MgmtPort 对象
根本原因	AddMgmtPort 调用前缺乏重复性校验，且不同类型（ExternalPCIe/Ocp）可并行注册同一端口
影响范围	网络配置混乱、IP 冲突、WebUI 显示异常、导入导出配置错误
是否与您猜测一致	完全一致：ncsi_nc_port_register() 缺少对废弃对象的主动检测与清除机制
建议措施	注册前增加去重判断 引入 NetworkPort 作为唯一物理端口标识 启动时自动清理异常实例

点击此处查看详细分析解答

关于“一个网口对象创建了两个 MgmtPort 对象”的问题分析

根据您提供的现象和信息，针对在基于 2512 LTS 版本的 openUBMC 系统中出现“一个物理网口对应多个 MgmtPort 对象”的问题，结合系统架构、日志数据及代码逻辑分析，以下是详细结论。

---

问题概述

• 现象：

  • 物理上仅插入一张四口 PCIe 网卡（SF400T-L201），但网络管理页面显示了 5 个网口。
  • 其中 MgmtPort_2 和 MgmtPort_146 的 DeviceId=1, DevicePortId=1, Silkscreen="Port1" 完全相同，仅 Id 不同，且分属不同类型（ExternalPCIe vs Ocp），表明 同一物理端口被注册为两个不同的管理网口对象。
  • 这导致 BMC 网络配置界面出现重复或冗余的网口条目。

• 核心怀疑点：

  • 在 ncsi_info:ncsi_nc_port_register() 函数执行时，未正确检测并清理废弃的 MgmtPort 实例，可能引发重复创建。

---

根本原因分析

1. MgmtPort 的唯一性由多个字段共同决定

从知识库可知，MgmtPort 类型属于 BMC 中用于表示物理网络接口的管理对象。其关键标识属性如下：

属性	含义	是否唯一
Id	BMC 内部对象唯一 ID（主键）	是
DeviceId	设备编号（如 PCIe 卡编号）	否
DevicePortId	卡上的端口号（如 Port1=1）	否
EthId	关联的系统以太网设备号（如 eth0）	否
Type	网卡类型（Dedicated / ExternalPCIe / Ocp）	否
Silkscreen	丝印标签（如 “Port1”）	否

虽然上述属性描述网口位置和类型，但 只有 Id 是全局唯一标识。因此，即使 DeviceId 和 DevicePortId 相同，只要 Id 不同，系统仍视为两个独立对象。

---

2. AddMgmtPort 方法可能导致重复注册

AddMgmtPort 是用于向 BMC 添加管理网口的核心方法，原型如下：

ok, rsp = pcall(eth_obj.AddMgmtPort_PACKED, self, ctx_new,
                SlotId, PortId, Silkscreen, EthId, Type, MgmtPortId)

• 参数说明：
  • SlotId: 插槽编号
  • PortId: NCSI 端口 ID
  • Silkscreen: 显示名称（如 Port1）
  • EthId: 对应 ethX 设备编号
  • Type: 网口类型（ExternalPCIe、Ocp 等）
  • MgmtPortId: 指定分配的 MgmtPort 的 Id（可选）

若 MgmtPortId 未强制校验或复用已有对象，则可能在不同上下文中对同一物理端口调用多次 AddMgmtPort，导致重复创建。

---

3. ncsi_info:ncsi_nc_port_register() 逻辑存在隐患

代码逻辑审查：

for id = 1, nc_info.PortNum do
    port_info = self.db:select(...):where({PortId = id}):first()
    if port_info.PortAvailable then
        -- 尝试添加 MgmtPort
        ok, rsp = pcall(eth_obj.AddMgmtPort_PACKED, ..., port_info.Type, port_info.MgmtPortId)
        if ok then
            port_info.MgmtPortId = rsp.PortId  -- 更新数据库中的 MgmtPortId
            port_info:save()
        end
    elseif port_info.MgmtPortId ~= 255 and port_info.MgmtPortId ~= 0 then
        -- 删除不可用端口对应的 MgmtPort
        ok, rsp = pcall(eth_obj.DeleteMgmtPort_PACKED, self, ctx_new, port_info.MgmtPortId)
        if ok then
            port_info.MgmtPortId = 0
            port_info:save()
        end
    end
end

存在的问题点：

问题	分析
有删除逻辑	当 PortAvailable=false 且 MgmtPortId ≠ 0/255 时会触发删除
无前置去重机制	在 AddMgmtPort 前未检查是否已存在相同 (DeviceId, DevicePortId, Type) 的 MgmtPort 对象，直接创建
依赖数据库状态同步	MgmtPortId 存储于 NcsiNCPortInfo 表中，若状态异常或未持久化，可能导致重复注册
Type 不同即视为不同对象	即使同一物理端口，若先后以 ExternalPCIe 和 Ocp 类型注册，系统认为是两个不同对象

结果：当系统因热插拔、固件升级或配置变更多次触发注册流程时，可能因未清理旧对象而产生多个 MgmtPort 实例指向同一物理端口。

---

4. 实际案例佐证：MgmtPort_2 与 MgmtPort_146

对比二者属性：

属性	MgmtPort_2	MgmtPort_146
Id	2	146
DeviceId	1	1
DevicePortId	1	1
EthId	0	0
Silkscreen	“Port1”	“Port1”
Type	"ExternalPCIe"	"Ocp"
LinkStatus	“”	“Connected”
OriginalGroupId	0	1

• 两者 DeviceId 和 DevicePortId 完全一致 → 指向同一个物理网口。
• Type 不同 → 来自不同注册上下文（NC-SI over PCIe vs OCP 模块）。
• 均通过 AddMgmtPort 注册，且未在注册前销毁对方。

结论：系统将 同一物理端口按照不同接口标准进行了两次独立注册，形成了两个“影子”对象。

---

建议修复方案

方案一：注册前增加重复性检查（推荐）

在调用 AddMgmtPort_PACKED 前，先查询是否存在已注册的相同物理端口对象：

-- 伪代码：查找是否已有相同 DeviceId + DevicePortId + Type 的 MgmtPort
local existing = self.db:query_mgmtport_by_key(DeviceId, DevicePortId, Type)
if existing then
    log:warn("MgmtPort already exists for DeviceId=%d, PortId=%d, Type=%s", DeviceId, DevicePortId, Type)
    port_info.MgmtPortId = existing.Id  -- 复用已有 Id
    port_info:save()
else
    -- 正常 AddMgmtPort 流程
end

优势：避免重复创建，保持对象一致性。

---

方案二：统一网口抽象层级，引入 NetworkPort 作为底层实体

引用知识库中的概念：

NetworkPort 是代表物理或逻辑网络接口的系统级实体，作为 MgmtPort 的基础对象。

建议重构为：

• 一个 NetworkPort 对应一个实际的物理网口（基于 BDF + DevicePortId 唯一标识）；
• 多个 MgmtPort 可绑定到同一个 NetworkPort，但仅允许一个处于“激活”状态；
• 添加互斥机制，防止同一 NetworkPort 被多类型同时启用。

类似 Redfish 中的 PhysicalPort → EthernetInterface 映射关系。

---

方案三：启动时/注册前执行一致性清理

添加启动或注册前扫描逻辑，自动删除非法或重复的 MgmtPort：

-- 清理规则示例
for each mgmtport in all_mgmtports:
    if not is_port_physical_exists(DeviceId, DevicePortId):
        delete_mgmtport(Id)
    else:
        count = count_same_physical_port(DeviceId, DevicePortId)
        if count > 1:
            keep latest one, delete others

可作兼容性兜底措施。

---

总结与结论

项目	内容
问题性质	Bug 级问题：一个物理网口不应创建多个 MgmtPort 对象
根本原因	AddMgmtPort 调用前缺乏重复性校验，且不同类型（ExternalPCIe/Ocp）可并行注册同一端口
影响范围	网络配置混乱、IP 冲突、WebUI 显示异常、导入导出配置错误
是否与您猜测一致	完全一致：ncsi_nc_port_register() 缺少对废弃对象的主动检测与清除机制
建议措施	注册前增加去重判断 引入 NetworkPort 作为唯一物理端口标识 启动时自动清理异常实例

---

参考资料依据（来自 Context）

1. MgmtPort 是“物理网络卡信息持有者”，包含 DeviceId, DevicePortId, Silkscreen 等字段；
2. AddMgmtPort 是“添加管理端口”的方法，参数含 Type, Silkscreen, EthId 等；
3. NetworkPort 是“系统级网络接口实体”，更适合作为物理端口抽象；
4. 已有评审文档支持多网口组管理（如 EthGroup）、导入导出 MgmtPort->Id，说明 Id 是关键追踪字段；
5. 存在 DeleteMgmtPort 接口，具备删除能力，但当前流程未有效利用。

---

如需进一步定位具体是哪个模块（如 OCP 模块加载、NC-SI 发现）率先注册了该端口，建议启用 BMC 日志中的 ncsi:* 和 ethmgr:* 跟踪，抓取完整注册时序日志。
