我在适配沐曦X201 gpu,配好csr之后尝试手动发命令获取gpu温度，但是获取到的值全是0

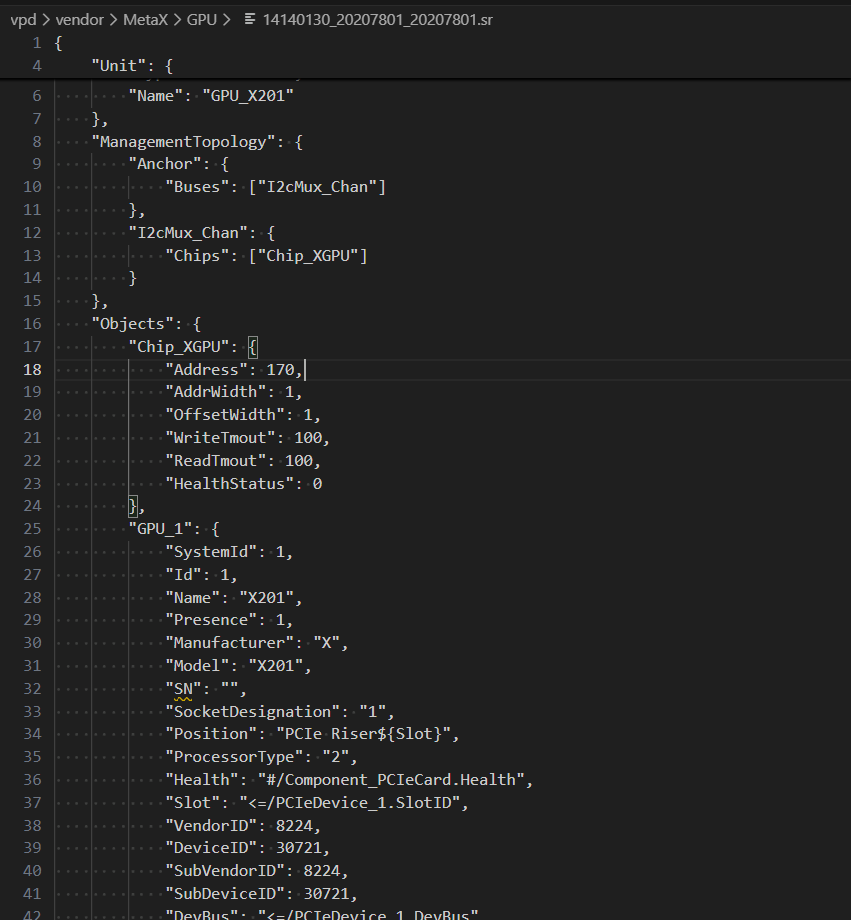

csr配置如下

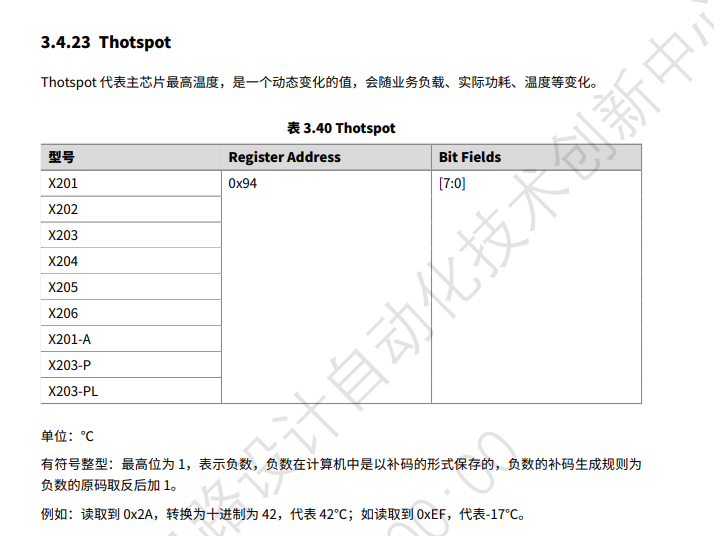

厂商手册如下

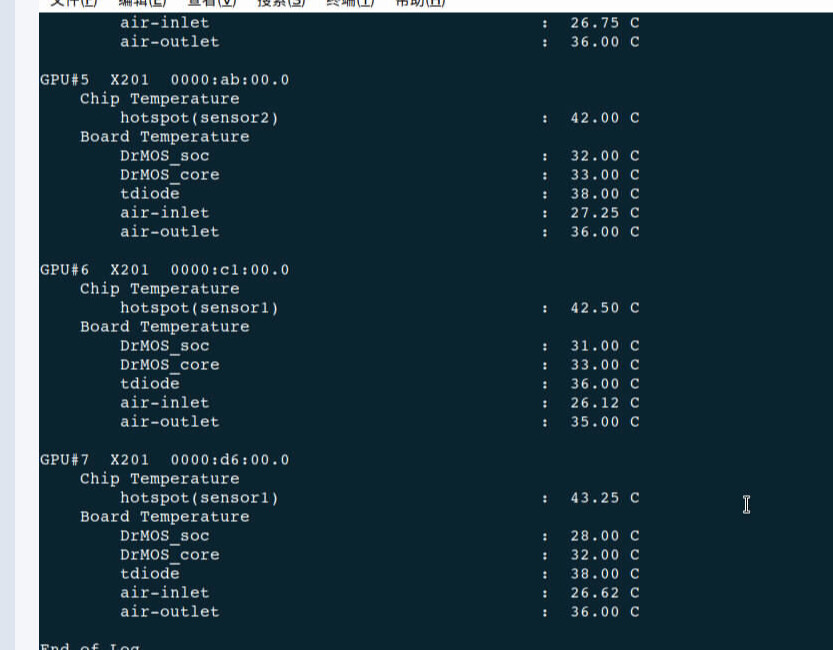

不通过带外，走带内拿到的温度值是正常的吗
答案内容由AI生成，仅供参考：
五、总结与操作建议清单
| 步骤 | 操作 | 目标 |
|---|---|---|
| 1 | 改用 ComboWriteRead 接口 |
确保 I2C Repeated Start |
| 2 | 核对 0xC0 是否为正确写入值 |
确保协议格式正确 |
| 3 | 构造正确的写入帧：[0x3, 0x2, offset, len] |
匹配手册 3.1 表格 |
| 4 | 尝试一次完整写读后读取 | 观察是否仍有 0 |
| 5 | 添加轮询状态寄存器机制 | 排除异步响应问题 |
| 6 | 使用 i2cdetect 验证设备在线 |
排除硬件问题 |
| 7 | 与沐曦确认寄存器访问协议细节 | 解决文档模糊点 |
| 8 | 将逻辑移植到 Lua 服务中 | 实现自动化采集 |
点击此处查看详细分析解答
GPU 适配问题诊断与解决：沐曦 X201 温度读取为 0 的分析
根据您提供的信息，您正在尝试适配 沐曦 X201 GPU，并希望通过 I2C 接口从寄存器 0x94 读取其核心温度（Thotspot）。虽然 CSR 配置已设置，并使用 busctl 命令手动执行了读写操作，但返回值始终为 0（即 ay 4 0 0 0 0），表明读取失败或数据不正确。
本文将结合您提供的 CSR 配置、厂商手册说明、命令行操作流程，以及上下文中的 BMC 系统架构、I2C/SMBus 通信机制和调试方法论，系统性地分析问题所在，并提供解决方案建议。
一、问题定位分析
1. 当前操作逻辑是否符合规范？
根据 表 3.1 I2C Detect 的时序格式说明 和 表 3.2 BMC 读寄存器的时序格式说明，您当前执行的三步操作如下：
# Step 1: 写入 Command Code 和 Byte Count

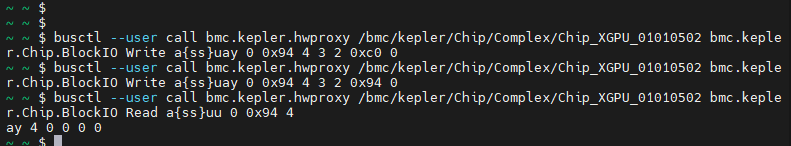

busctl --user call ... Write afssjuay 0 0x94 4 3 2 0xc0 0
# Step 2: 写入寄存器地址和读取长度
busctl --user call ... Write afssjuay 0 0x94 3 2 0x94 0
# Step 3: 发起 Read 请求
busctl --user call ... Read afssjuu 0 0x94 4
然而，这个流程与 手册规定的通信协议要求存在明显偏差。
二、核心问题分析
问题 1：未正确遵循“写-读”复合型 I2C 操作流程
从厂商文档看，这是一个典型的 “先写命令/偏移 → 再发起读请求” 的 复合事务（Combined Transaction） 模式。这类通信必须在一个 I2C 再次开始（Repeated Start） 条件下完成，不能拆分成两次独立的 Write 和 Read 操作。
正确流程应为：
- I2C Start
- Slave Address + Write → 发送 Command Code (
0x3) → 发送 Byte Count (0x2) → 发送 Offset (0x94) → 发送 Read Length (0x4) - I2C Repeated Start
- Slave Address + Read → 读取 4 字节返回数据
- I2C Stop
当前问题：
您使用的是两次独立的 Write 调用 + 单独 Read，这在物理层上是 三次独立的 I2C 事务，破坏了协议规定的原子性操作，会导致从设备无法识别完整请求。
重点：对于许多 GPU/CPLD/SMC 器件，必须在一个 I2C transaction 中完成“写地址 + 读响应”，否则返回全 0 或无效值。
问题 2：没有使用支持“写后读”的 D-Bus 接口
您使用了原始的 Write 和 Read 接口，但正确的方式应该是使用 ComboWriteRead 或 BatchWrite + Read 的组合方式，并确保底层能生成 I2C repeated start。
正确接口应为：
bmc.kepler.Chip.BlockIO ComboWriteRead
此接口允许在一个调用中指定：
- 要写入的数据（Command Code + Offset + Length）
- 要读取的字节数
- 并由底层驱动自动处理 repeated start
问题 3：写入操作的内容不匹配手册要求

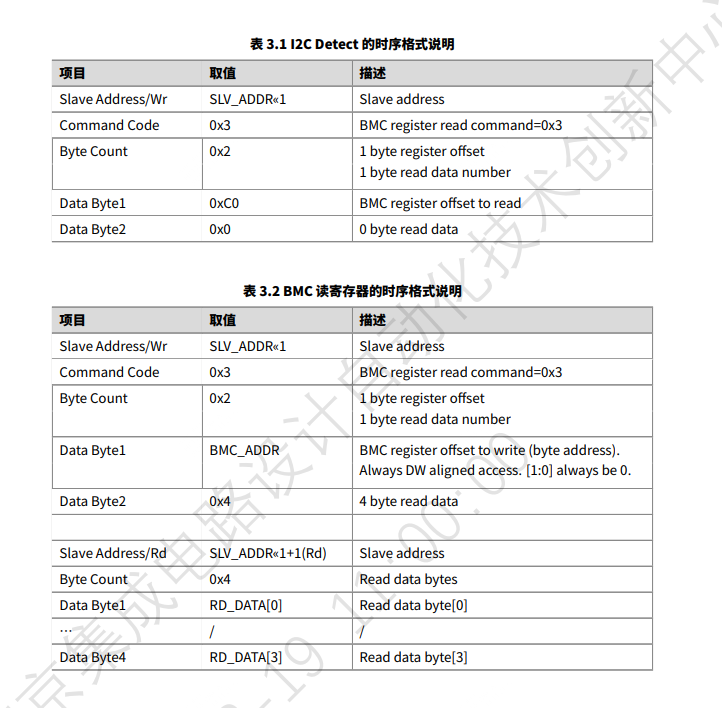

参考 表 3.1 和 表 3.2：
| 项目 | 取值 | 描述 |
|---|---|---|
| Slave Address/Wr | SLV_ADDR«1 | 0xAA（即 170）<< 1 = 0xAA |
| Command Code | 0x3 | 固定值 |
| Byte Count | 0x2 | 表示后面有两个字节：offset + read length |
| Data Byte1 | 0xC0 | 实际上是 0x94左移两位？ 还是手册错误？ |
存疑点：
Data Byte1 = 0xC0与Register Address = 0x94不一致！
分析可能含义：
- 0xC0 可能是某种编码后的偏移地址？
- 或是 0xC0 是一个控制标志位（如最高两位表示命令类型）
- 或 手册中“Data Byte1”并非直接等于 0x94
您当前第二条指令写入的是 0x94，而手册中却写成 0xC0，这说明：
直接用 0x94 作为 Offset 写入可能是错误的！
需要确认：
- 厂商是否对寄存器地址做了编码（比如
addr = (reg << 2) | 0xC0）？ - 是否
0xC0是固定的命令前缀 + 参数组合？
问题 4：缺少状态轮询或握手机制
某些复杂芯片（如沐曦 X 系列）可能在收到命令后不会立即返回数据，而是需要：
- 等待内部状态机准备好
- 产生中断或标志位变化
- 需要轮询某个状态寄存器（如
0x90是否变为 ready）
如果 未等待状态就直接读取，会得到 0。
三、解决方案建议
建议 1：改用 ComboWriteRead 执行完整写读事务
busctl --user call \
bmc.kepler.hwproxy \
/bmc/kepler/Chip/Complex/Chip_XGPU_01010502 \
bmc.kepler.Chip.BlockIO ComboWriteRead \
"a{ss}uayuu" \
0 \
3 \
2 \
0x3 0x2 0x94 0x4 \
4 \
4
参数详解：
"a{ss}uayuu": D-Bus 接口签名0: flags3: Command Code（可选用途）2: 写入数据长度（两个字节：offset + read_len）ay: 要写入的字节序列 →[0x3, 0x2, 0x94, 0x4]?4: 期望读取长度4: 返回缓冲区长度
注意：ay 的内容须严格依据手册中“写入帧”的结构，可能为：[0x3, 0x2, 0x94, 0x04] 或 [0x3, 0x2, 0xC0, 0x04]，需验证。
建议 2：验证寄存器编码方式（0xC0 的含义）
请与 沐曦技术支持确认：
0xC0是否是固定命令头？- 为何不是
0x94？ - 有没有可能发生如下映射：
uint8_t cmd_offset = (reg_addr << 2) | 0xC0; // 例如：(0x94 << 2) | 0xC0?
0xC0为笔误，则使用0x94；
若确需0xC0，则表明这不是物理寄存器地址，而是协议封装字段。
建议 3：增加状态轮询逻辑（可选）
添加以下步骤：
- 向控制寄存器写命令
- 读取状态寄存器（如
0x90），判断是否返回0x01（ready） - 再进行数据读取
可用 Read 循环调试：
while true; do
busctl --user call bmc.kepler.hwproxy /bmc/... Read a{ss}uu 0 0x90 1; sleep 0.1
done
建议 4：检查硬件连接与地址配置
-
Address: 170→ I2C 地址为0xAA，是否正确？ - 使用
i2cdetect -y <bus>检查设备是否存在 - 确认该芯片挂在哪个 I2C 总线（如 I2c8），通过
busctl tree bmc.kepler.hwproxy查看挂载路径
四、参考成功案例（来自社区经验）
参考上下文中 NVIDIA GPU 的适配流程：
对于不支持 SMBus Post-Box 协议 的 GPU（如 5090），只能通过 直接寄存器访问 获取温度，且需：
- 使用
BlockIO.Write/Read或ComboWriteRead- 封装完整协议帧
- 在 Lua 中实现读取函数并加入
gpu_service.lua
类似地，您也需要：
-- 在 gpu_service.lua 中为 X201 新增温度读取函数
function read_x201_temperature(chip_obj)
local cmd = {0x3, 0x2, 0x94, 0x04} -- 示例
local ok, data = chip_obj:ComboWriteRead(cmd, 4)
if ok then
return data[1] -- 解析为有符号整数
else
log("X201: read failed")
return nil
end
end
五、总结与操作建议清单
| 步骤 | 操作 | 目标 |
|---|---|---|
| 1 | 改用 ComboWriteRead 接口 |
确保 I2C Repeated Start |
| 2 | 核对 0xC0 是否为正确写入值 |
确保协议格式正确 |
| 3 | 构造正确的写入帧：[0x3, 0x2, offset, len] |
匹配手册 3.1 表格 |
| 4 | 尝试一次完整写读后读取 | 观察是否仍有 0 |
| 5 | 添加轮询状态寄存器机制 | 排除异步响应问题 |
| 6 | 使用 i2cdetect 验证设备在线 |
排除硬件问题 |
| 7 | 与沐曦确认寄存器访问协议细节 | 解决文档模糊点 |
| 8 | 将逻辑移植到 Lua 服务中 | 实现自动化采集 |
附加建议：如何验证读取结果
Thotspot 是有符号整型：
0x2A= 42 ℃0xEF= -17 ℃（补码）
可在 Lua 中解析：
local temp_hex = data[1] -- 假设读回第一个字节
local temp = temp_hex >= 0x80 and (temp_hex - 0x100) or temp_hex
print("Chip Temp:", temp, "°C")
若您按上述方式仍无法获取有效值，建议抓取 I2C 总线波形（使用 Beagle 分析仪），确认：
- I2C 是否产生 Repeated Start
- 写入地址和数据是否正确
- 是否收到 ACK 响应
如有进一步报错日志（如 hwproxy 日志），也可补充用于深入分析。
看不出来，你这个估计也没法用i2ctool直接访问验证，看着没啥问题
改成这种也是读出来全0
这个卡是仅有卡的温度信息获取不到，还是其他的信息都获取不到？
都获取不到
都获取不到，可以联系一下卡侧的厂商，询问一下原因
