平台：米尔3093开发板，I2C-8用于SMBus_OEM
代码：2603版本
问题：
对于应答超过OpenUBMC MCTPD服务的MTU(当前实测应该是128Bytes)报文，需要切片。
网卡对长应答按照MTU=64进行分片，在BMC读走网卡首个分片后(MCTP头部SOM = 1， EOM=0)、BMC未读取后续分片。想请教一下如何才能让BMC读走所有分片。
需要分片的应答报文有：

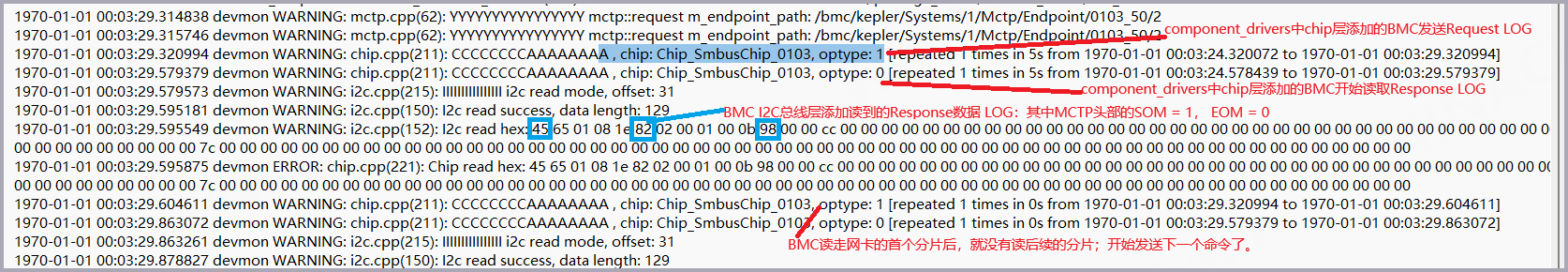

下图是“端口报文统计”应答的交互过程：
不知道是应答报文首个分片错误，还是其他？
答案内容由AI生成，仅供参考：
结论与推荐方案
| 问题 | 判断 | 建议 |
|---|---|---|
| BMC 不读后续分片 |  极有可能 |
检查 MCTPD 是否缺失分片重组逻辑 |
| 网卡未正确保留分片 | 可能 |
确保支持连续多读 |
| MTU 限制非 64 字节 |  存疑 |
尝试一次性返回完整响应 |
| 协议解析错误 | 相关 |
使用 tracemctp 抓包分析 |
针对您在 米尔3093开发板（I2C-8 接口，SMBus_OEM 协议） 上使用 NC-SI over MCTP over SMBus 通信时，遇到 长应答报文（如端口统计、光模块信息）需分片但 BMC 仅读取首片 的问题，本文基于提供的知识库内容进行深入分析，并提出可能的解决方案和调试建议。
问题描述总结
SOM=1, EOM=0）。
核心机制分析：MCTP over SMBus 分片机制在 MCTP 协议中，当报文超过底层传输单元（如 SMBus 的 MTU）时，需进行分片传输：
| 字段 | 说明 |
|---|---|
| Start of Message (SOM) | 1 表示该帧是消息的第一片 |
| End of Message (EOM) | 1 表示该帧是消息的最后一片 |
| Sequence Number | 分片序号，用于重组 |
在 SMBus_OEM 场景中，这些字段包含在 MCTP 消息头中（位于 I2C 数据载荷起始位置）。
SOM=1, EOM=0在首片，后续片应SOM=0, EOM=1。
根据知识库中的信息：
smbus_write_read_service.lua 等模块与 Chip_SmbusChip_0103_dev 通信。0x02。create_mctp_endpoint_for_smbus 函数在 SMBus 上创建 MCTP 端点。{
"entity": "NC-SI over MCTP",
"description": "NC-SI over MCTP is a hybrid communication protocol that uses MCTP as a transport layer for NC-SI messages."
}
从日志可见：
i2c read success, data length: 129
i2c read hex: 45 65 01 08 1e 82 02 00 ...
这表明：
可能原因分析 1. MCTPD 不支持自动分片重组虽然 I2C 层读到了首片，但 MCTPD 可能期望在单次 I2C 读操作中获取完整 MCTP 消息，而非支持跨多次读取的分片重组。
- MCTP over SMBus 的标准做法是：BMC 发起一次写（Request），然后多次读（Response 分片）。
- 但如果 MCTPD 内部仅执行一次
i2c_read并认为响应已完成，则不会发起第二次读。
证据支持：
"smbus response byte count is invalid"错误（见unknown_service ERROR日志）
MCTP 的默认传输单元通常是 64 字节，若超出，需协议栈支持分片重组。当前 MCTPD 可能未处理此场景。
2. 网卡未实现“等待轮询”机制在 SMBus_OEM 中，常见模式是：BMC 主动轮询读取。
SOM=1, EOM=0 后，主动发起下一次读操作以获取后续分片。
建议验证网卡是否支持如下行为：
EOM=1。 3. 物理层 MTU 与逻辑层 MTU 不一致虽然您按 64 字节分片，但日志显示 data length: 129，说明：
需确认：
4. SMBus Master（BMC）未触发后续读取从逻辑上讲，BMC 应当在检测到 EOM=0 后主动发起新的读操作。否则通信无法继续。
但当前行为表明：BMC 只做了一次读，然后超时。
可能原因：
EOM=0 需要继续读。component_drivers 中的 mctp.cpp request() 实现可能仅执行单次读。// 伪代码示意
if (response.header.EOM == 0) {
// 应继续读取下一个分片
next_response = i2c_read();
重组完整消息;
} else {
// 完整接收
}
而目前实现可能缺少该分支。
解决建议与调试步骤 建议 1：确认 MCTPD 是否支持 MCTP 分片重组查看 mctp.cpp 或 smbus_transport.lua 中的接收逻辑：
SOM/EOM/SeqNum？EOM=0 时启动定时重试读取？若不支持，需扩展 MCTP 接收状态机以支持多帧重组。
建议 2：调整网卡分片大小以适应实际 MTU尽管您假设 MTU 为 64 字节，但实测接收 129 字节成功，说明 硬件层允许更长读取。
可行方案：
提示：某些实现中，MCTP over SMBus 允许最多 512 字节 载荷（通过分块读实现），但需 BMC 支持。
建议 3：使用 tracemctp 工具抓取完整交互过程利用 tracemctp 命令（OpenUBMC 提供的诊断工具）分析 MCTP 流量：
tracemctp start
# 执行 NC-SI 命令
tracemctp stop
检查输出是否显示：
相关实体：
{ "entity": "tracemctp", "description": "tracemctp is a diagnostic tool used to capture and analyze Mctp communication traffic." }
建议 4：参考华为 Hi182x 驱动行为您提到使用了 “Hi182x” 驱动并注释了 PCIe 检查。可参考如下实践：
hi182x_card.cpp 中 start_ncsi_protocol() 是否处理长响应。libraries/mctp/mctp.cpp 中 request() 超时设置为 15 秒，但实际日志显示 25 秒超时 —— 说明底层存在其他机制。注意：部分 NC-SI OEM 命应答确实超过 64 字节，必须支持分片或大块传输。
建议 5：启用更详细的日志跟踪在以下位置增加日志：
i2c.cpp::normal_read()：记录每次读取的数据长度与内容。mctp.cpp::receive()：记录是否检测到 EOM=0 并决定是否重读。smbus_write_read_service.lua：跟踪 SMBus 请求/响应流程。范例日志关键字：
"smbus response byte count is invalid"→ 来自smbus_write_read_service.lua
建议 6：修改网卡行为：支持轮询式多读确保网卡实现以下行为：
| 步骤 | BMC 行为 | 网卡行为 |
|---|---|---|
| 1 | 写 Request | 接收并准备好响应（分多片） |
| 2 | 读首片（offset=0x1F） | 返回第 1 片：SOM=1, EOM=0, Seq=0 |
| 3 | 再次读（offset=0x1F） | 返回第 2 片：SOM=0, EOM=1, Seq=1 |
| 4 | MCTPD 重组完整消息 | 缓冲区清空 |
参考资料摘要| 来源 | 关键点 |
|---|---|
| Knowledge Graph | - MCTPD 是 MCTP 消息处理核心- SMBus_OEM 支持 NC-SI over MCTP- tracemctp 用于抓包调试 |
| Document Chunk 1 | - 单次响应 >64 字节会导致解封失败 - smbus oem response byte count is invalid 是关键错误 |
| Search Result #2 (mctpd使用说明) | - libmgmt_protocol 封装了 NC-SI over MCTP- 提供 API 建议使用封装库而非手动调用 |
| Search Result #9 (南向硬件协议库) | - 推荐使用 ncsi_standard.lua 实现标准协议通信 |
结论与推荐方案| 问题 | 判断 | 建议 |
|---|---|---|
| BMC 不读后续分片 | 极有可能 |
检查 MCTPD 是否缺失分片重组逻辑 |
| 网卡未正确保留分片 | 可能 |
确保支持连续多读 |
| MTU 限制非 64 字节 | 存疑 |
尝试一次性返回完整响应 |
| 协议解析错误 | 相关 |
使用 tracemctp 抓包分析 |
推荐操作顺序tracemctp 抓包，确认 BMC 是否发出多次读请求。mctp.cpp 是否识别 EOM=0。
EOM=0后，自动发起后续 I2C 读取，直到EOM=1，完成完整报文重组。
如有更多日志细节（如 tracemctp 输出、完整 app.log 片段），可进一步精准定位。
smbus_oem好像没有多帧的处理
未来会考虑在SMBus_OEM增加支持组合MCTP多帧么？
OEM命令还好说，可以重新定义成短的应答。
标准NC-SI命令0x18（获取端口统计）的Response有200字节左右。并且OpenUBMC也支持显示端口报文统计。
我先内部看下吧，之后再给您答复
好的，谢谢！
硬件上好像不太好支持，smbus的缓冲区只有256字节大小。
256字节应该够了，主要是NC-SI标准命令0x18（获取端口统计）的Response是204个字节左右。加上MCTP和SMBus头部也不会超。
还有MCTP重组，应该是在MCTP层吧，数据已经被从SMBus层读走了。 对基于BMC Master → 网卡 slave这个I2C固定主从关系下使用MCTP，BMC的MCTP层应该根据读到的MCTP头部的SOM、EOM决定是否要继续读取（当然读取间隔应该可配置）。
我想问下，网卡发多帧数据的话，是上一帧发完后就准备发下一帧数据吗
是的。
不过对于OpenUBMC的SMBus_OEM模式下，都是BMC做Master，去读网卡吧，不是网卡主动发的。
当前我这里网卡作为slave，NC-SI层是一把组好全部Response内容、传到MCTP层后，根据MTU切片放到队列。
然后从队列中取1个分片出来放到I2C slave的 “Read”缓存中，等待BMC发起读操作；网卡一直查询“Read”缓存状态、如果“Read”缓存被BMC读空后，网卡就再从队列取一个分片放到“Read”缓存中；如此循环直到队列中所有分片被BMC读走。
现在我的网卡处理这一块还不完善，遇到有分片残留在发送队列中没被BMC读走，就造成BMC发送后续Request、读取Response时，读到的是残留在队列里之前的Response分片。
按照MCTP的规范是要求在收到新的Request时，需要中断处理之前Reques、清除未发送的Response的。
我也实现过跟OpenBMC的multi-master对接，网卡有Response要发送时，将I2C控制器从slave模式切换到master模式，发完1个分片就发第2个分片、直到全部分片发完。
当前我看网讯的同学也在跟你讨论SMBus Multi-Master的模式，貌似还不稳定，就暂时没调这个方式。
oem是BMC做主。我以为你说是这个是标准的smbus，那个是网卡做主BMC做从
