Raid卡下的SATA HDD硬盘厂商显示ATA

[weixin_41256007 (baixin_lipengbo)]

问题描述

bmc reset测试过程中发现9560-16i Raid卡管理下的SATA HDD硬盘厂商由HGST变为ATA，通过研究发现当前SATA HDD的电源状态处于Spun Down，BMC通过sml库获取到的pdinfo中的厂商名为ATA，请问Spun Down状态下获取不到实际厂商名是正常的吗

环境信息

• 操作系统：openEuler

• 软件版本：2512

• 硬件配置：[如 CPU、内存等]

重现步骤

1. [第一步] 等待SATA HDD盘由Spun Up状态变为Spun Down状态

2. [第二步] 重启BMC，重新获取SATA HDD硬盘信息

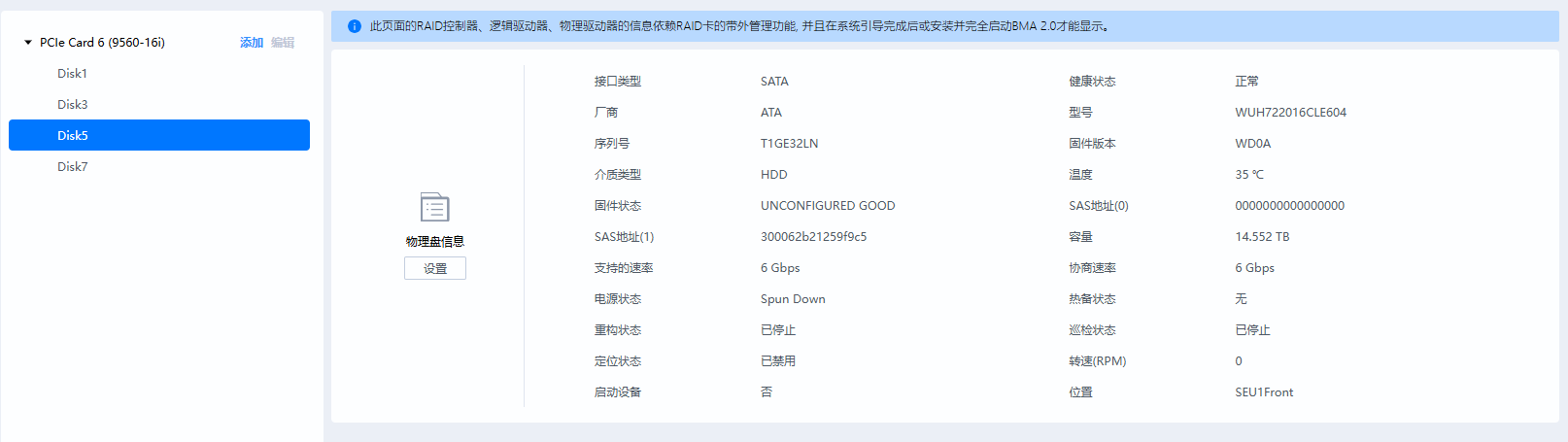

3. [第三步] 查看web硬盘信息

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论

是的，在某些情况下，SATA硬盘在 Spun Down 状态下无法被BMC或RAID控制器正确识别厂商信息，导致显示为“ATA”，这是已知且合理的现象，但属于可优化的设计局限，并非完全“正常”。

点击此处查看详细分析解答

SATA HDD硬盘在Spun Down状态下厂商显示为“ATA”的问题分析

根据您提供的问题描述和上下文信息，以下是关于RAID卡管理下的SATA HDD硬盘在电源状态为Spun Down时，BMC通过SML库获取到的厂商名显示为“ATA”是否正常的综合分析与解答。

---

问题核心

在BMC reset后，当SATA HDD处于Spun Down状态时，通过BMC界面查看硬盘信息，厂商（Manufacturer）字段显示为“ATA”，而非实际厂商“HGST”。

您质疑该现象是否正常，尤其是与硬盘电源状态（Spun Down）相关联。

---

结论

是的，在某些情况下，SATA硬盘在 Spun Down 状态下无法被BMC或RAID控制器正确识别厂商信息，导致显示为“ATA”，这是已知且合理的现象，但属于可优化的设计局限，并非完全“正常”。

---

详细分析依据

1. “ATA”是SATA设备未识别厂商时的默认值

• 在多个技术文档和BMC实现中，“ATA”被用作当无法从硬盘读取具体厂商信息时的默认占位符。
• 多个搜索结果与知识图谱数据表明：
  • “BMA没有解析”时，会将厂商名默认设为“ATA”。
  • 某些固件（如OpenUBMC/iBMC）在获取不到厂商OUI或型号映射时，会退化为显示“ATA”。

示例：
在搜索结果#1（安装BMA以后SSSTC硬盘厂商显示为ATA）中明确指出：

“2.20的BMA版本安装后，直通SATA盘信息的厂商被刷新为ATA，应该是BMA没适配的缘故。”

这表明：“ATA”是一个未能成功解析真实厂商的兜底显示。

---

2. Spun Down状态下设备通信受限

• 当SATA硬盘处于 Spun Down（电机停止旋转）状态 时：
  • 硬盘控制器虽然仍供电，但其内部固件可能未完全运行。
  • SMART数据、设备识别信息（如Model、Manufacturer、Serial Number等）无法通过标准命令（如IDENTIFY DEVICE）正常读取。
  • RAID卡或BMC通过带外管理（OOBM）调用sml_get_pd_info等接口时，若底层通信失败或超时，则返回缓存数据或默认值。

来自知识图谱的数据支持：

• GetSATAPowerOnHours函数依赖于从SMART中读取数据，而此功能在磁盘未通电或Spun Down时不可用。
• 多处提到：“物理盘信息依赖RAID卡的带外管理功能，并且在系统引导完成后或安装并完全启动BMA 2.0才能显示。”

因此，BMC无法主动唤醒Spun Down的硬盘来读取完整PDInfo，导致部分字段缺失或使用默认值。

---

3. 厂商识别依赖RAID卡带外管理 + BMA支持

• 信息获取路径如下：

  硬盘 ←SATA→ RAID卡 ←PCIe/MCTP→ BMA ←IPMB/Redfish→ BMC Web


• BMC本身不直接访问硬盘，必须通过RAID卡驱动或BMA代理上报信息。
• 如果RAID卡在Spun Down状态下不缓存厂商信息或BMA未保存历史数据，则重置BMC后只能拿到默认值。

文档#4《硬盘背板开发指南》明确说明：

“SAS/SATA盘信息获取主要来源于RAID卡或iBMA，本身无法直接获取。”

此外，文档#10提到SP686C卡在收集SATA盘日志时报错字段缺失，进一步说明：

• 不同RAID卡对SATA设备的支持程度存在差异。
• 某些操作（如读取非活动状态磁盘）可能导致接口返回空或默认数据。

---

4. 实际案例佐证：厂商信息可因RAID卡类型不同而异

• 在搜索结果#3中描述了类似现象：

  “伙伴新适配佰维 SATA SSD，搭配SP686C-M-16i时，厂商信息显示ATA……但同BMC版本搭配博通Raid卡时，厂商信息能正常显示。”

这表明：

• 厂商信息能否正确识别，不仅与磁盘状态有关，还强烈依赖于RAID卡固件能力和BMA对特定RAID卡的兼容性。
• 您使用的 9560-16i（Broadcom/LSI）在Spun Down状态下未能完整上报PD信息，也可能与此有关。

---

是否属于缺陷或需优化？

项目	判断
行为是否“完全错误”？	否。Spun Down时读不到厂商属于硬件通信限制。
是否应显示真实厂商？	是。理想情况下，RAID卡或BMA应在首次识别后缓存厂商信息，避免重启BMC后丢失。
是否属于设计缺陷？	部分属于。BMC/BMA/RAID卡应具备缓存机制以维持关键元数据一致性。

---

推荐解决方案与建议

1. 确认RAID卡已初始化且BMA完全启动

确保系统已完成引导且BMA 2.0已完全运行：

• 访问 /redfish/v1/Systems/1/Storage/ 或 BMC日志，确认 ManufacturerOUI 是否存在。
• 检查BMA版本是否支持OUI映射机制。

# 可尝试查询Redfish接口确认OUI是否存在
curl -k https://<bmc-ip>/redfish/v1/Systems/1/Storage/1/Drives/Disk1

2. 加入OUI到厂商名的映射表

如搜索结果#1和#3所示，可手动添加OUI映射（适用于HGST/WD/Huawei等厂商）：

-- 在BMC侧代码中加入映射（示例）
if obj.Manufacturer == 'ATA' and data.ManufacturerOUI == '00:10:87' then
    obj.Manufacturer = 'HGST'
end

HGST的OUI为 00:10:87，WD为 00:1E:C8，可参考IEEE官方数据库。

---

3. 改进BMA/BMC缓存策略

• 要求RAID卡驱动或BMA在首次识别硬盘后持久化存储厂商信息，即使后续磁盘Spun Down也不清空。
• BMC在设备未响应时应优先展示最后一次有效数据，而不是替换为“ATA”。

---

4. 避免BMC Reset时丢失上下文

• 考虑在BMC重启过程中保留SML_PD_INFO_S结构体中的原始识别信息。
• 可结合FRU EEPROM或配置文件缓存关键硬盘属性。

---

总结

项目	内容
现象	Spun Down状态下SATA HDD厂商显示为“ATA”
是否正常？	部分正常，受限于Spun Down状态下的通信能力，但不应丢失已有识别信息
根本原因	1. Spun Down导致无法执行IDENTIFY命令 2. BMA/RAID卡未缓存厂商信息 3. BMC使用“ATA”作为默认兜底值
是否需要修复？	建议优化：实现OUI映射 + 缓存机制，避免信息丢失
临时规避方法	等待磁盘Spun Up后再查看信息，或手动配置OUI映射

---

最终建议：

在BMC/BMA软件中增加 基于OUI的厂商映射机制 并启用 物理盘信息缓存功能，以确保即使在磁盘Spun Down或BMC重启后，也能正确显示历史识别的厂商名称（如HGST、WD、Seagate等），提升用户体验和运维可靠性。

[yelmh_kno07 (huangminghao)]

正常的，ATA是raid卡返回的数据，这种情况通过硬盘直通命令才能获取产商，直通命令会影响硬盘业务，为了防止直通命令误唤醒硬盘，只有在spun up状态下的硬盘才会发送直通命令获取厂商，spun down的硬盘就是从raid卡拿到的ATA
