问题描述
BMC有部分盘不在RAID卡管理下，实际是在的
环境信息
- 软件版本：[OpenUBMC2512]
重现步骤

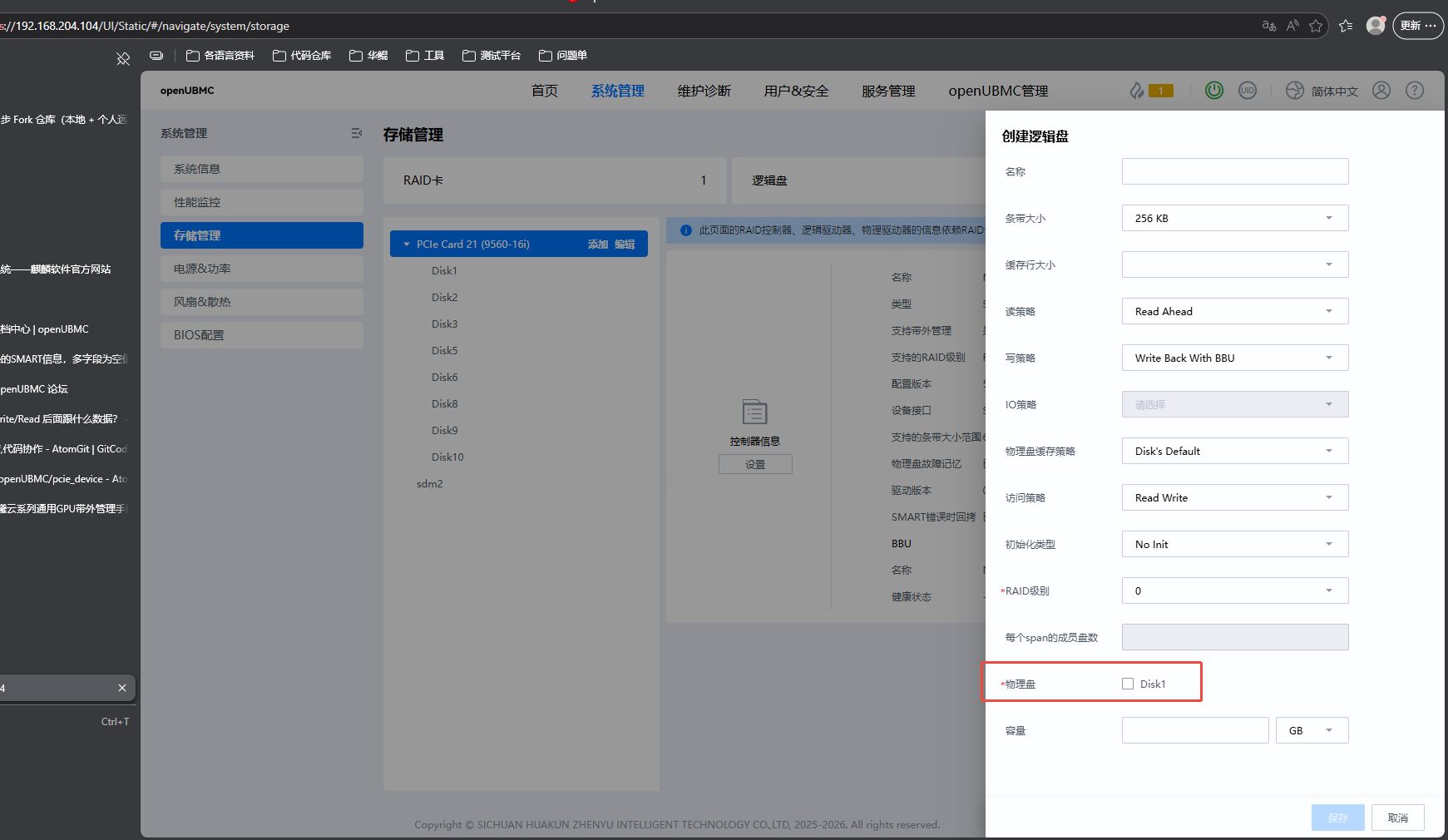

web查看只有一块盘在raid管理下

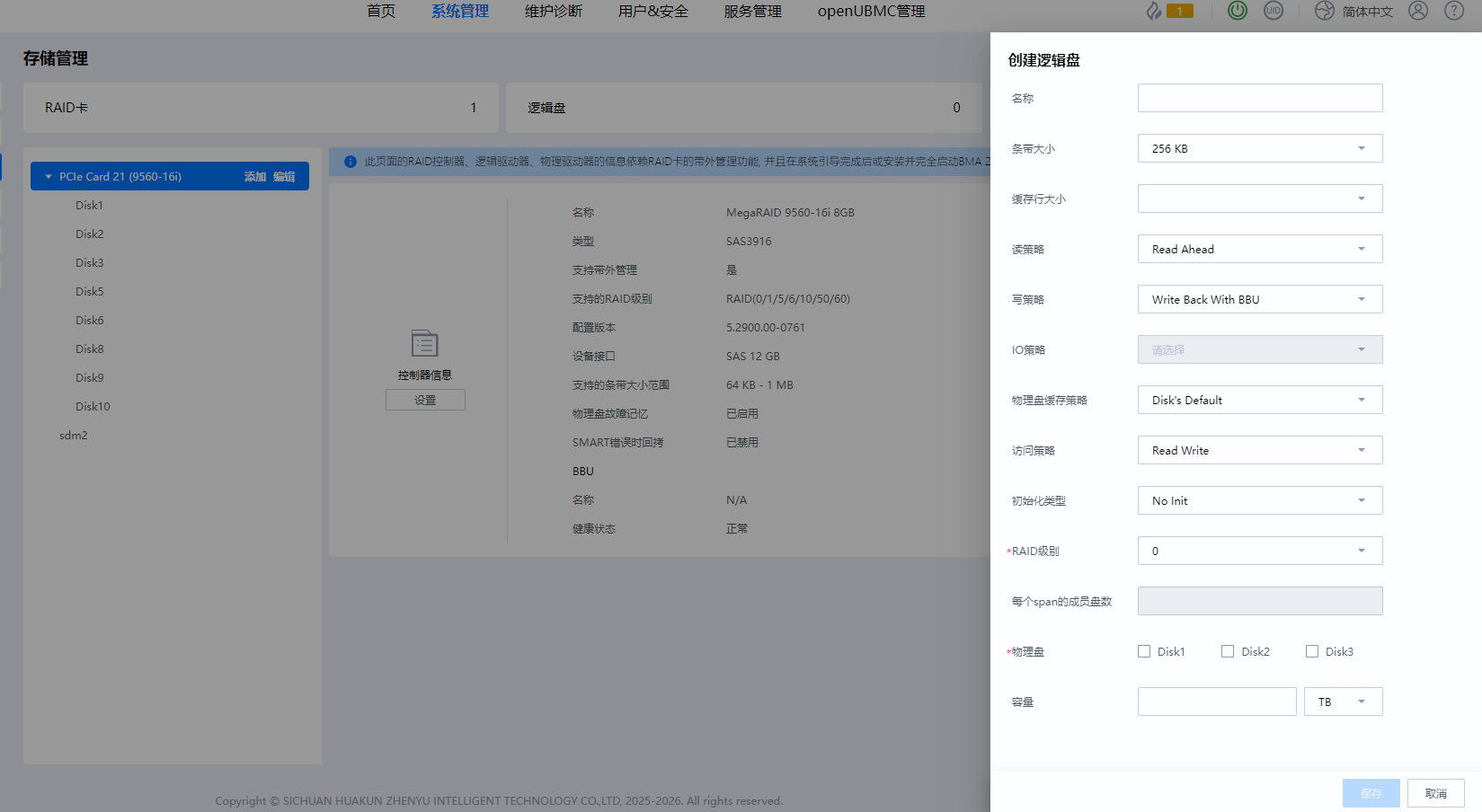

AC之后出现3块盘

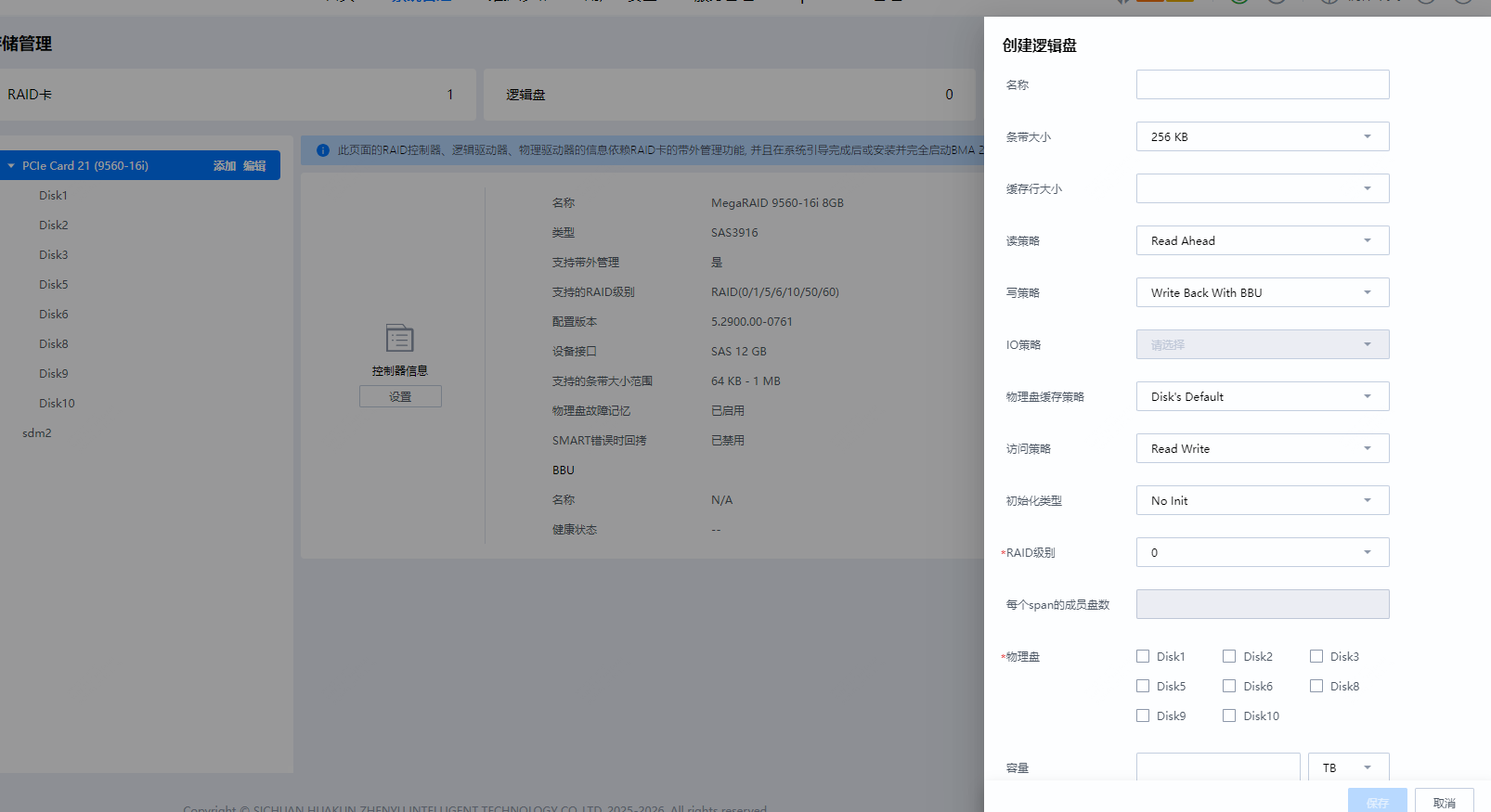

再重启os出现所有盘
期望结果

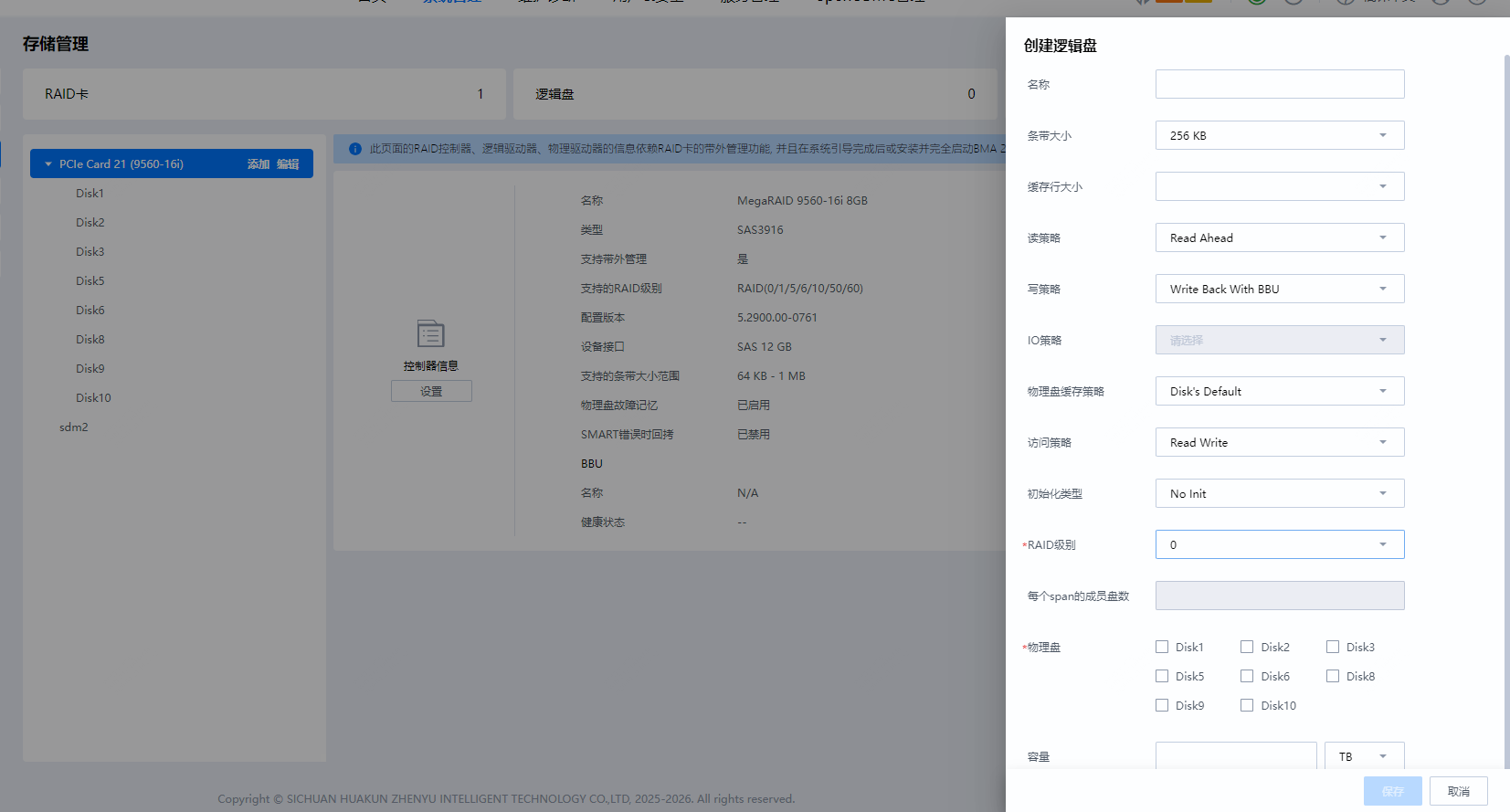

所有sata盘都在raid管理下
答案内容由AI生成，仅供参考：
总结
| 项目 | 状态 |
|---|---|
| 问题定位 |  成功 |
| 根本原因 | RAID卡带外管理未及时就绪，导致BMC无法获取完整的物理盘信息 |
| 是否系统Bug |  不一定是Bug，属于典型初始化时序问题 |
| 是否可修复 | 可通过优化初始化流程解决 |
点击此处查看详细分析解答
BMC显示部分硬盘未被RAID卡管理的问题分析与解决方案
根据您提供的详细信息，问题的核心是：BMC的Web界面显示部分硬盘未被RAID卡管理，但实际上这些硬盘是连接在RAID卡上的。此问题在AC（上电）后部分恢复，在重启OS后可完全恢复。
问题概述
- 现象：BMC存储管理界面仅显示少数几块盘（如只有Disk1）在RAID卡下，其余物理盘（如Disk2, Disk3, Disk5等）未被正确识别或显示。
- 实际状态：物理连接上所有硬盘均通过该RAID卡管理。
- 阶段性表现：
- 初始上电（AC）后，仅部分盘可见；
- 重启操作系统（OS）后，所有盘正常显示。
- 版本环境：OpenUBMC 2512
根本原因分析
1. 依赖带外管理与初始化时机
根据截图中提示信息：
“此页面的RAID控制器、逻辑驱动器、物理驱动器的信息依赖RAID卡的带外管理功能，并且在系统引导完成后或安装并完全启动BMA 2.0才能显示。”
这说明：
- BMC对RAID卡及其管理的物理盘的识别依赖于RAID卡的带外管理能力（Out-of-Band Management）；
- 必须满足两个条件之一：
- 系统完成引导（Host OS已启动）；
- BMA 2.0组件完全启动并完成初始化。
2. RAID卡初始化延迟导致BMC信息不同步
RAID控制器（如MegaRAID 9560-16i）本身是一个复杂的PCIe设备，其驱动和服务需要时间初始化：
- 在AC电源接通后，BMC立即尝试通过I²C/SMBus或MCTP协议与RAID卡通信以获取设备信息；
- 但此时RAID卡固件可能尚未完成自检（POST）、PCIe链路未稳定或带外代理（Agent）未启动；
- 导致BMC仅能读取部分已响应的硬盘信息（例如最早枚举的Disk1），其余设备未能正确上报。
这解释了为何AC之后只能看到3块盘。
3. OS启动触发行RAID卡完全就绪
当操作系统正常启动后：
- Host端RAID驱动加载；
- BMA 2.0（Baseboard Management Agent v2.0）组件被激活；
- RAID卡的带外管理通道正式启用；
GetControllerPds等方法可完整返回所有物理盘列表；- BMC通过
GetControllerPds命令刷新物理盘状态 → 所有硬盘正确显示。
4. 从知识库和日志印证的问题点
RAID卡支持带外管理
- 实体
RAID Card→ 支持带外管理 MegaRAID 9560-16i控制器明确支持 Out-of-Band Management- BMA 2.0是带外管理的关键组件（依赖其运行）
获取物理盘依赖特定接口
GetControllerPds是用于获取某个RAID控制器下所有物理盘的标准方法- 若该接口执行过早或失败 → 物理盘信息缺失
类似问题已有报告
- 多个Issue提及：
【问题单】修复IPMI无法持久化开关raid带外管理功能的问题（2025-06-15）【问题单】web查看资产信息 pcb版本显示错误（2025-09-02）
这些表明：RAID卡在BMC中的可见性与带外管理状态强相关。
解决方案建议
方案一：确保BMA 2.0服务正常启动（推荐）
目标：即使无OS运行，也能通过本地Service启动BMA 2.0实现完整盘识别。
操作步骤：
- 确认系统已安装并启用 BMA 2.0 Management Agent
- 检查服务状态：
systemctl status bma2-agent - 设置为开机自启：
systemctl enable bma2-agent - 在BMC中配置：
设置 > 存储管理 > 启用RAID带外管理
方案二：优化RAID卡带外管理初始化策略
建议修改BMC侧策略：
- 延迟首次RAID信息获取：在AC上电后延时5~10秒再调用
GetControllerPds，等待RAID卡POST完成； - 增加重试机制：对RAID卡注册失败（如
self:register_controller_to_sml()失败）的情况进行最多3次重试； - 状态监听：监听RAID卡MCTP就绪事件，动态更新UI。
相关函数参考：
self:register_controller_to_sml()sm1_get_ctrl_infosml.get_ctrl_info
方案三：检查并配置RAID卡BIOS/UEFI设置
确保RAID卡设置中启用以下选项：
- Enable Out-of-Band Management
- Persistent Coexistence Mode（允许BMC与OS共管）
- Background Initialization (BGI) Enabled
可通过BIOS菜单或Redfish接口配置：
PATCH /redfish/v1/Systems/1/
{
"Boot": {
"ControllerBootSettings": {
"OutOfBandManageable": true
}
}
}
方案四：固件与驱动一致性验证
检查项：
| 项目 | 建议值 |
|---|---|
| RAID卡型号 | MegaRAID 9560-16i 8GB |
| 固件版本 | ≥ 5.200.02 |
| 配置版本 | ≥ 5.2900.00-0761（当前符合） |
| SAS接口 | 12Gb/s（当前符合） |
| PCIe链接速度 | x8 Gen3 |
您当前使用的版本为
MegaRAID 9560-16i 8GB，配置版本 5.2900.00-0761，属于较新版本，基本排除兼容性问题。
验证方法
方法一：使用Redfish API检查是否真实缺失

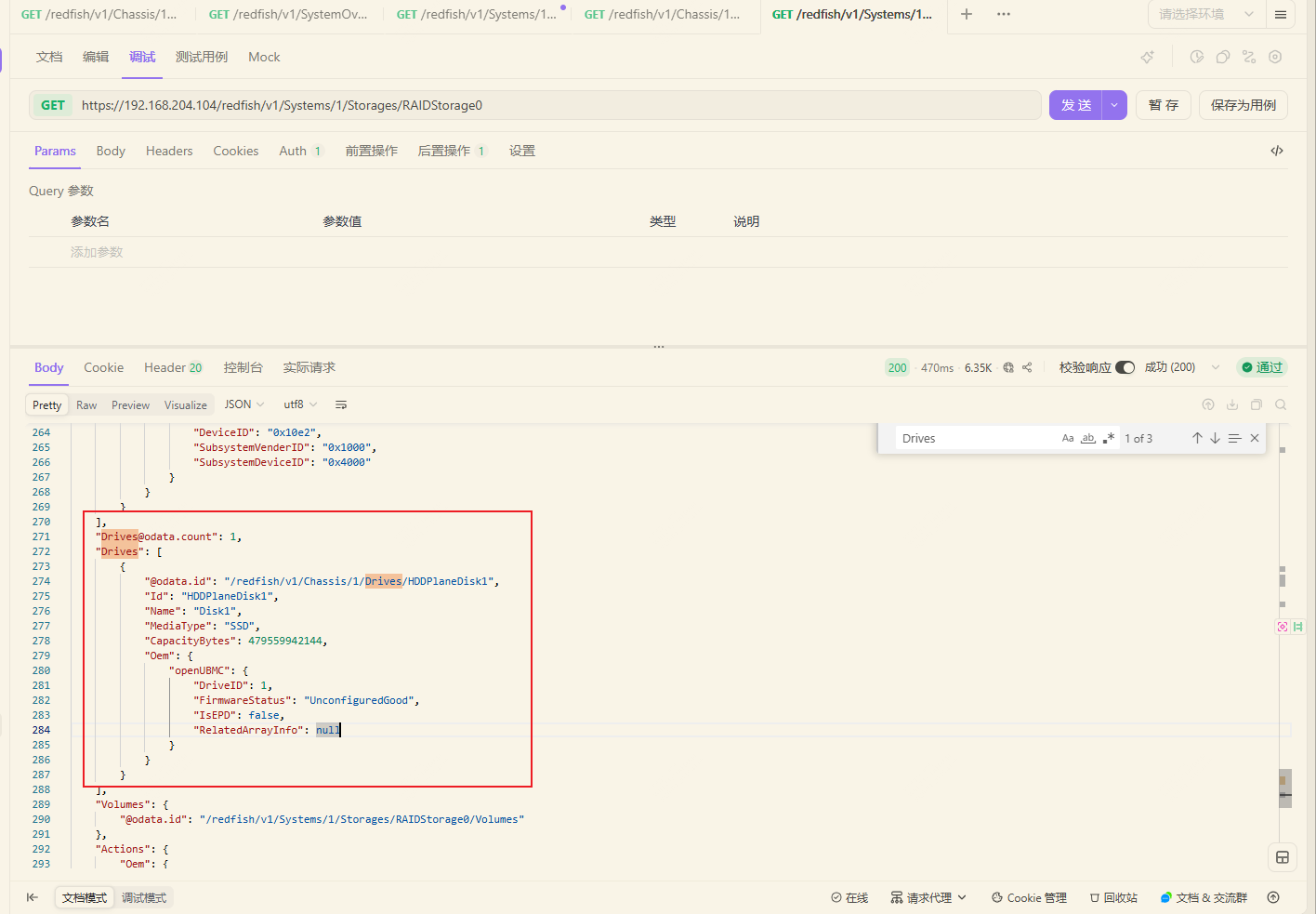

您截图中的Redfish响应显示：
"Drives@odata.count": 1,
"Drives": [
{
"Id": "HDDPlaneDisk1",
"Name": "Disk1"
}
]
这证实 Redfish接口也只返回了一个硬盘，说明不是前端bug，而是后端数据源确实不完整。
方法二：手动触发控制器信息刷新
在CLI中执行：
ipmcget -t storage -d controller_info
观察是否能列出全部物理盘。
总结
| 项目 | 状态 |
|---|---|
| 问题定位 | 成功 |
| 根本原因 | RAID卡带外管理未及时就绪，导致BMC无法获取完整的物理盘信息 |
| 是否系统Bug | 不一定是Bug，属于典型初始化时序问题 |
| 是否可修复 | 可通过优化初始化流程解决 |
建议处理流程
graph TD
A[AC上电] --> B{BMA 2.0是否运行?}
B -- 是 --> C[延时5秒]
B -- 否 --> D[启动BMA 2.0服务]
C --> E[调用GetControllerPds]
D --> C
E --> F{是否成功?}
F -- 否 --> G[重试2次间隔3秒]
G --> H{成功?}
H -- 是 --> I[刷新UI]
H -- 否 --> J[告警: RAID卡通信异常]
F -- 是 --> I
给开发团队的建议（提交Issue）
如果该行为影响维护效率，建议向OpenUBMC社区提交Issue：
标题：【问题单】RAID卡在AC上电初期无法完整上报物理盘，导致BMC显示不全
分类：storage组件 / 初始化时序
影响范围：所有使用MegaRAID 9560系列RAID卡的平台
建议改进：
- 增加RAID卡初始化状态监听；
- 实现延迟+重试的获取策略；
- 提供“手动刷新”按钮供用户主动触发更新。
如您有日志文件（如/var/log/storage.log），可进一步分析初始化过程失败的具体函数调用点。
你的openubmc版本是25.12，应该是有已知问题的，带上下面issue里的PR再验证下
issue - openUBMC/storage - AtomGit | GitCode
【修改描述】修复获取控制器下硬盘列表时，硬盘列表未更新到资源树上的问题-storage-AtomGit | GitCode
你好，请问一下是否可以不采用单点问题更新，在25.12中直接将storage组件更新到最新的1.90.82版本这样会有问题吗？
肯定会有问题哇，与其他组件的依赖关系可能会导致问题。单点修改也没多少代码吧
这个问题的根因是什么？我们需要评审，能帮忙提供一下吗，issue的有点简单
