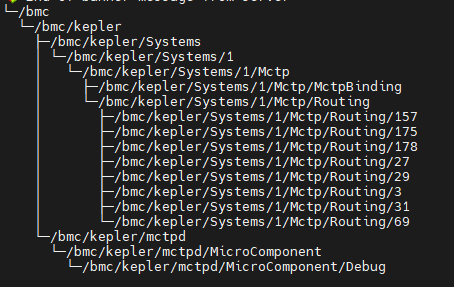

当前在pcie switch板上接了几个pcie网卡，带内os加载完成后在bmc内执行busctl --user tree bmc.kepler.mctpd 查看到有如下routing信息，没有Endpoint信息;
1.请问这些routing信息都是bmc主动从imu获取的么？

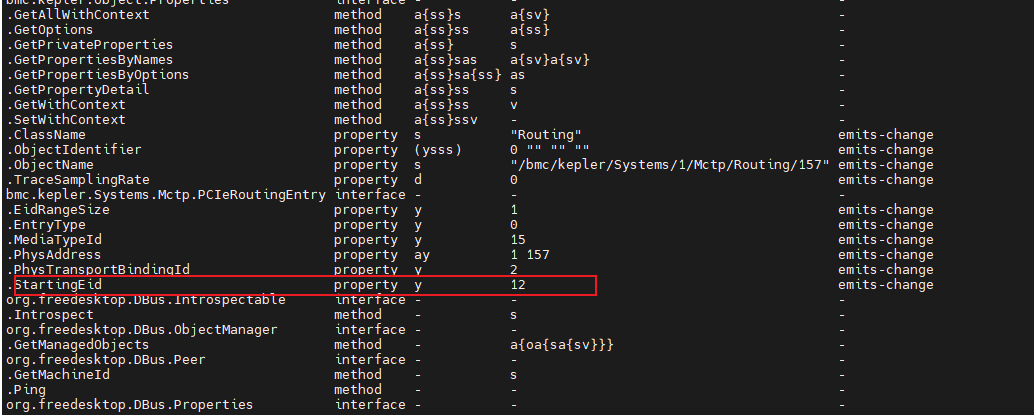

2.查看某个routing的内容，请问下StartingEid的值就是phyaddr为157这个pcie设备的eid么？
答案内容由AI生成，仅供参考：
结论总结
| 问题 | 回答 |
|---|---|
| 1. Routing 信息是否由 BMC 主动从 IMU 获取？ | 否。是由 IMU 或设备在 MCTP Discovery 和 Routing Update 阶段主动上报，BMC 接收并注册为 D-Bus 对象。 |
| 2. StartingId 是否是 PhyAddr 为 157 的设备的 EID？ | 是的。StartingId=12 即表示该设备被分配的 EID 是 12，PhyAddr=157 是其物理地址，两者不同但关联。 |
| 为何无 Endpoint 信息？ | 可能因尚无数据流量触发 endpoint 创建，或 transport 未建立。建议检查协议交互和日志。 |
点击此处查看详细分析解答
MCTP 问题咨询解答
以下是针对您提出的两个关于 MCTP（Management Component Transport Protocol）相关问题的详细解答，基于 OpenUBMC 系统中 MCTP 子系统的实现机制。
1. 这些 routing 信息是 BMC 主动从 IMU 获取的吗？
不是，这些 Routing 信息不是由 BMC 主动发起获取的，而是 BMC 在完成 Endpoint Discovery 流程后，由 IMU（通常指主机侧或 PCIe Switch 的 MCTP 控制器）主动上报并由 BMC 的 mctpd 服务解析、构建出来的。
具体流程如下：
- MCTP 发现机制：在系统启动过程中，BMC 会通过 MCTP 协议向总线发送
Prepare for Endpoint Discovery和Endpoint Discovery命令，以发现连接在其上的 MCTP-capable 设备（如支持 MCTP over PCIe 的网卡）。 - 路由表更新：当某个设备（如 IMU 控制的 PCIe Switch）响应 Discovery 并被识别后，它会通过 MCTP 协议中的
Routing Information Update或类似机制，将自己所管理的下游设备的路由信息发送给 BMC。 - BMC 构建路由对象：
mctpd守护进程接收到这些路由信息后，会在 D-Bus 上创建对应的 Routing 对象，路径形式为：
您看到的/bmc/kepler/Systems/1/Mctp/Routing/<phy_addr>Routing/157、Routing/175等正是这些物理地址（PhyAddr）所对应的路由条目。
参考依据：
- 文档
【已评审】支持mctp路由表查询在线调试命令中提到：“新增资源协作路径/bmc/kepler/Systems/:SystemId/Mctp/Routing”，说明该路径下的对象是由系统动态注册的。- 日志示例中出现
add routing entry, phys_address=150, starting_eid=9，表明路由条目是通过协议消息添加的（见cpld升级的即时生效和掉电生效问题日志）。
2. StartingEid 的值就是 phyaddr 为 157 的 PCIe 设备的 EID 吗？
不完全是。StartingEid 是该路由表项下第一个可用 Endpoint ID（EID），但不一定是设备本身的 EID。
各字段含义解释（基于 D-Bus 接口 bmc.kepler.Systems.Mctp.PCIeRoutingEntry）：
| 属性 | 说明 |
|---|---|
PhysAddress |
物理地址（PhyAddr），即该路由目标设备在 MCTP 总线上的唯一标识，[1, 157] 表示 Segment=1, PhyAddr=157。 |
StartingId |
起始 EID（Endpoint ID），即该设备可以使用的第一个 EID 值。此处为 12。 |
EidRangeSize |
可分配的 EID 数量。此处为 1，表示该设备仅占用一个 EID（即 EID=12）。 |
EntryType |
路由条目类型（例如 0：静态，1：动态等）。 |
MediaTypePvid |
物理介质类型与 PVID 的组合值，此处为 15，可能代表 PCIe。 |
回答您的问题：
StartingId 的值（12）是该设备将被分配的 EID，而不是 PhyAddr 的值。
也就是说：
- 该 MCTP 设备的物理地址是
157（由PhysAddress字段确定）。 - 它被分配的 Endpoint ID 是
12（由StartingId给出，且EidRangeSize=1表明只分配了一个 EID）。
类比理解：
PhyAddr类似于 IP 地址（物理定位）EID类似于进程端口号（逻辑通信终点）
它们之间是一对一或多对一的映射关系，由 IMU 或设备固件定义。
补充说明：为什么看不到 Endpoint？
您提到“没有 Endpoint 信息”，这与 routing 存在但 endpoint 缺失的现象相符。可能存在以下原因：
正常情况：
-
MCTP Endpoint 的 D-Bus 路径为：
/bmc/kepler/Systems/1/Mctp/Endpoint/<phy_addr>/<msg_type>例如：
/bmc/kepler/Systems/1/Mctp/Endpoint/29/4。 -
如果设备仅被发现并添加了路由信息，但未建立具体的通信通道（Transport），或者还没有发送特定类型的 MCTP 消息（如 NCSI, Storage 等），则不会创建
Endpoint对象。
异常排查建议：
-
检查 MCTP Binding 配置是否完整：
- BMC 是否正确设置了
BmcEid和BmcPhyAddr？ - 确保
bmc.kepler.Systems.Mctp.MctpBinding.PCIe对象中相关属性已配置。
- BMC 是否正确设置了
-
确认设备是否完成 Discovery 和 Set_EID 流程：
- 使用
tracemctp或注入日志查看是否有Set Endpoint ID命令交互。 - 查看日志中是否出现
set smbus ep failed或类似错误。
- 使用
-
检查协议匹配：
- Endpoint 的创建通常依赖于
msg_type（如 NCSI 是 4）。如果设备未发送属于已知msg_type的消息，mctp_lib.create_mctp_endpoint可能未触发。
- Endpoint 的创建通常依赖于
-
带内 OS 是否运行？
- 某些 PCIe 设备的 MCTP 功能需要 Host OS 驱动加载后才激活。您虽然说“带内 OS 已加载”，但仍建议确认设备已主动发起 MCTP 通信。
结论总结
| 问题 | 回答 |
|---|---|
| 1. Routing 信息是否由 BMC 主动从 IMU 获取？ | 否。是由 IMU 或设备在 MCTP Discovery 和 Routing Update 阶段主动上报，BMC 接收并注册为 D-Bus 对象。 |
| 2. StartingId 是否是 PhyAddr 为 157 的设备的 EID？ | 是的。StartingId=12 即表示该设备被分配的 EID 是 12，PhyAddr=157 是其物理地址，两者不同但关联。 |
| 为何无 Endpoint 信息？ | 可能因尚无数据流量触发 endpoint 创建，或 transport 未建立。建议检查协议交互和日志。 |
建议操作命令：
# 查看指定路由对象详情
busctl --user get-property bmc.kepler.mctpd /bmc/kepler/Systems/1/Mctp/Routing/157 bmc.kepler.Systems.Mctp.PCIeRoutingEntry StartingId
# 查看是否存在任何 Endpoint
busctl --user tree bmc.kepler.mctpd | grep -A 2 Endpoint
# 查看 MctpBinding 配置（确认BMC自身的EID和PhyAddr）
busctl --user introspect bmc.kepler.mctpd /bmc/kepler/Systems/1/Mctp/MctpBinding bmc.kepler.Systems.Mctp.MctpBinding.PCIe
如需进一步诊断，请提取 mctp_engine.lua、mctp_routing_table.lua 中的相关日志进行分析。
是的
您好，是否可以直接通过操作DBUS的方式去建立transport和进行通信呀？
目前没有
