BMC适配YT8521和YT8531网络均不通

jason_lee · 2026 年4 月 25 日 02:15

// 此模板仅供参考，如果不适用可以修改

问题描述

BMC（Hi1711V100）外挂YT8531配置为SGMII-UTP模式，出网络不通，更换为YT8521 后网口仍然不通，求助，着急！！

环境信息

操作系统：openEuler
软件版本：IBMC出厂自带版本
硬件配置：S920X08 双P

重现步骤

查看了UBMC论坛上检索到了YT8531的适配问题，但是只针对link到10M换成YT8521就能工作，我们同样更换成8521但是网络仍然不通
检查个人PC上的网路适配器连接到CPU上收发正常；修改BMC IP后同样接到PC上，网口上只有发没有接收，

期望结果

BMC网络可以正常使用，并切可以升级UBMC版本

实际结果

YT8531和YT8521的指示灯可以闪亮，但是网络死活ping不通，无法升级UBMC

尝试过的解决方案

检查BMC外围的STRP电路设计，暂未发现异常。
修改YT8531、YT8521的配置模式和地址，仍然不通。
尝试VGA+KVM的方式连接，但是是直通CPU的，BMC无法连接。

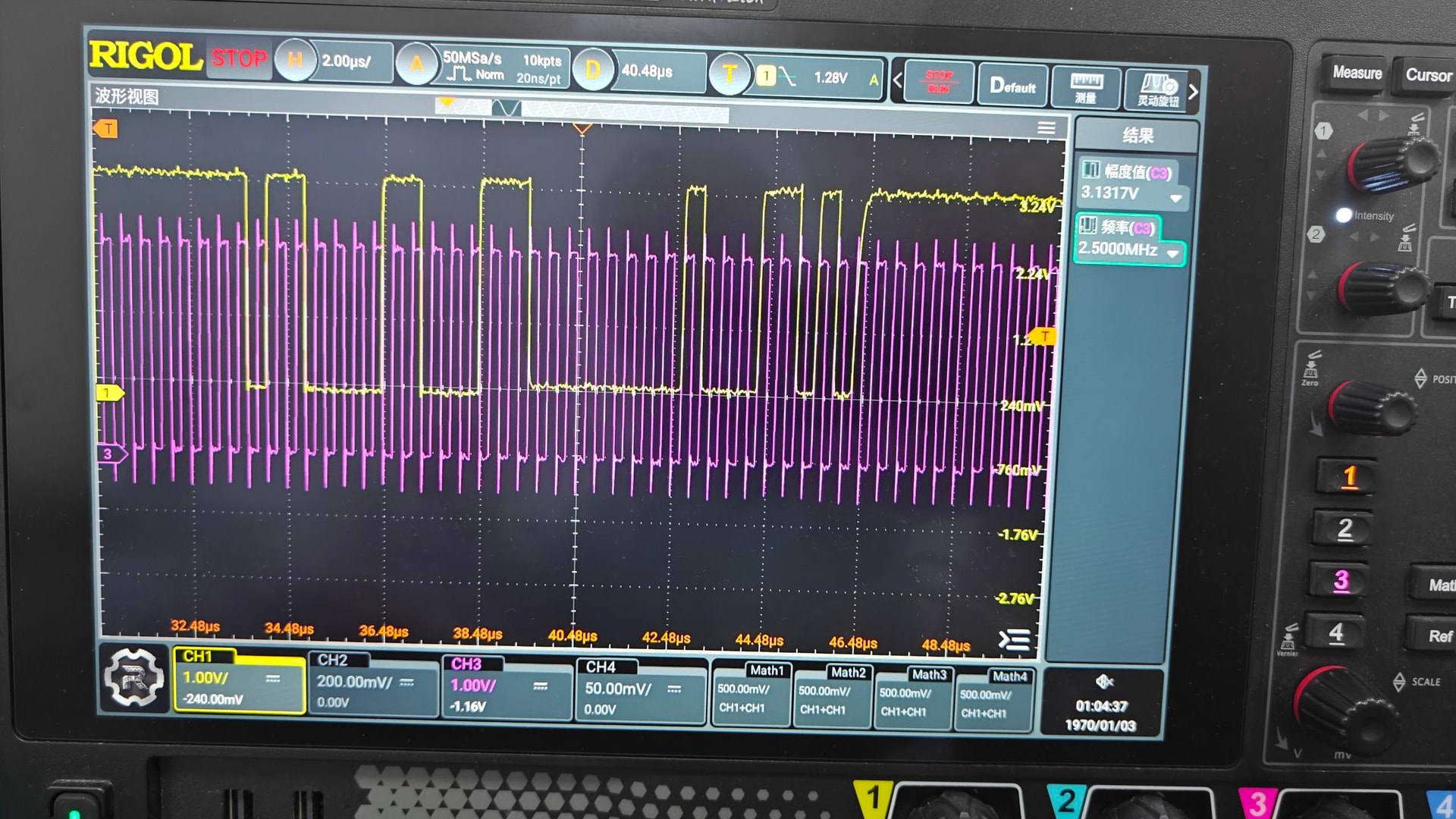

抓取BMC与YT8531/YT8521之间的MDIO数据时钟信号，未发现异常

56df1821ae26353d6af01bbe7f1adfa3_compress1920×1080 494 KB
BMC的串口日志如下，但是无法进入命令行操作

HH_BMC-SerialPort_20260420_112411.txt (33.5 KB)
更换为YT8521后，BMC串口打印信息如下，现象一致

HH_BMC-8521_SerialPort_20260423_1937.txt (32.5 KB)

分析结论

根据当前的现象，暂无头绪

最终结论：BMC出场自带版本有问题，需要在CPU串口敲命令切换到BMC上后，配置IP，然后才能ping 通

ubmc_assistant · 2026 年4 月 25 日 02:19

答案内容由AI生成，仅供参考：

六、结论与建议

结论	说明
网络不通的根本原因	并非单纯 PHY 型号问题，而是 SGMII自协商失败 + 驱动未妥善处理错误状态
使用 IBMC 出厂版本风险高	缺少对新型 PHY 的适配与稳定性优化
最有效解决方案	升级至 openUBMC 最新版固件，确保 YT8521 完全适配
紧急可用临时方案	强制 NetMode 为 Fixed、PC端强制速率、添加 U-Boot 初始化

点击此处查看详细分析解答

BMC适配YT8521和YT8531后网络不通问题分析与解决方案

根据您提供的详细信息，BMC（Hi1711V100）在使用YT8531和更换为YT8521后均出现网络不通的问题。以下将基于上下文知识库中的信息进行系统性分析，并提供针对性的排查与解决建议。

一、问题核心现象总结

类别	描述
硬件平台	Hi1711V100 BMC 模组，搭载 S920X08 双P服务器
PHY型号	YT8531（初始配置）→ 更换为 YT8521
接口模式	SGMII-UTP
故障表现	- 网口指示灯可正常闪烁 - BMC IP 已修改并接入 PC - 仅有发送数据包，无接收响应 - 无法 ping 通，无法升级 UBMC
已尝试操作	- 检查STRP电路 - 更改PHY配置与地址 - 抓取MDIO时钟信号正常 - VGA+KVM直通CPU，BMC无访问途径

二、问题可能原因分析（基于知识库）

1. PHY驱动适配性问题：初步判断适配存在缺陷

根据知识库文档：

“目前在公开的知识库文档、社区讨论及设备适配记录中，未发现 openUBMC 或 HI1711 平台明确支持‘苏州雄立科技 XL58211FS-i’PHY 芯片的官方适配记录。”

虽然未提及 YT8531，但已知 裕太微YT8521 是 openUBMC 中较为常见且被验证支持的 PHY。
然而您反馈“更换为 YT8521 后仍无法通信”，说明问题可能并不完全源于PHY型号不兼容，而更可能是：
- PHY初始化流程异常
- BMC软件版本过旧（IBMC出厂自带版本）
- SGMII协商失败或GMAC配置错误

2. SGMII Auto-Negotiation 失败是关键线索

从系统日志中发现一条重要错误记录：

[2026-01-29 20:47:59] gmac_hw_set_port_mode_all,635,SGMII auto-negotiation not complete(0x0)

此条日志表明：

gmac_hw_set_port_mode_all 函数调用过程中，SGMII自动协商未完成
这会导致 链路虽能LINK UP，但通信异常
结合您观察到的“能发不能收”现象，符合“物理层建链但逻辑层未通”的典型特征

SGMII Auto-Negotiation Not Complete 是一个关键事件，通常发生在 GMAC 驱动与 PHY 协商速度/双工模式时超时或配置不一致。

3. NetMode 配置不当可能导致固定模式失效

知识库中指出：

NetMode 是一个可配置参数，取值为 "Fixed" 或 "Automatic"，用于控制网络接口的工作模式。

如果：

当前设置为 "Automatic"（自协商）
而远端（PC）也启用自协商
双方因寄存器配置不一致导致协商卡住

则会出现“LINK波动”或“仅100M/10M”甚至“无响应”的情况。

4. 当前使用的 IBMC 出厂版本可能存在兼容缺陷

您使用的是“IBMC出厂自带版本”，并非 openUBMC 社区维护的更新固件。

知识库显示：openUBMC 社区版本已验证支持 YT8521
旧版 IBMC 固件可能缺少对新型 PHY 的补丁支持或 MDIO 访问逻辑有误
且部分用户反馈“BMC重启后 bmc_network 组件失败”也说明旧版本稳定性较差

三、针对性排查与解决方案

方案一：确认 PHY 是否被正确识别与初始化

步骤：

若可通过串口登录 BMC 系统，请执行：

dmesg | grep -i phy
dmesg | grep -i sgmii
cat /sys/class/net/eth0/phy_device/id

检查输出中是否有：
- YT8521 或其设备 ID（如：0x0010eef1）
- 若显示为 Generic PHY 或 ID 不匹配，则说明驱动未识别该芯片

解决建议：

升级至支持 YT8521 的 openUBMC 版本（推荐 2025+ 或 LTS SP1 以上）
在驱动中添加 YT8521 的匹配项（设备树 .dts 或 PHY 驱动注册表）

方案二：强制设置 NetMode 为 Fixed 固定模式

避免依赖不稳定自协商机制。

操作方式（若支持 Redfish 或命令行）：

// 通过 Redfish 接口设置：
PATCH /redfish/v1/Managers/BMC/EthernetInterfaces/eth0
{
  "NetMode": "Fixed"
}

或通过命令行工具（若可用）：

ipmcset -d netmode -v Fixed

参考知识库：NetMode 是一个可读写属性，支持动态设置为 "Fixed" 模式

此操作可绕过 SGMII 自动协商失败的问题。

方案三：检查 GMAC 初始化流程是否正常

观察以下关键事件时序：

gmac_phy_init 初始化 PHY
gmac_hw_set_port_mode_all 设置端口模式
Gmac Probe 成功探测 GMAC

从已有日志看：

[2026-01-29 20:47:59] gmac_hw_set_port_mode_all, SGMII auto-negotiation not complete
[2026-01-29 20:47:59] gmac_probe, gmac init ok!

说明尽管 SGMII协商失败，但 GMAC仍标记为初始化成功 → 可能导致上层误判链路可用。

建议：

修改驱动逻辑：在 gmac_hw_set_port_mode_all 中加入 SGMII 协商状态检查，失败时返回错误
添加延时重试机制（如：延时200ms后再次读取 BMSR 寄存器判断 LINK 状态）

方案四：检查 MDIO 通信是否完整

虽然您抓到了 MDIO 时钟信号正常，但还需确认：

检查项	是否完成
是否成功读取 PHY ID？	必须为 YT8521 的 OUI
是否写入自协商使能位（0x00 寄存器 Bit 12）？	必须正确配置
是否设置了正确的速度广告（1000BASE-T）？	Bit 8-9 设置

推荐使用 MDIO analyzer 工具完整抓包分析 PHY 配置流程

方案五：升级至 openUBMC 新版本以获取完整支持

当前环境使用 IBMC出厂版本，极有可能缺乏以下能力：

对 YT8521 的完整驱动支持
bmc_network 模块的稳定性修复
SGMII 状态监控与恢复机制

建议升级路径：

获取适配 Hi1711 的 openUBMC 镜像（推荐：LTS SP1 或 202503 及以上）
使用串口刷写 HPM 包或通过带内 IPMI 升级
升级后验证：
- 自动识别 YT8521
- 正常完成 SGMII 协商
- eth0 接口可 ping 通

四、应急临时方案

若暂时无法升级固件，可尝试：

1. 强制上位机端口为 1000Mbps 全双工

避免自协商，减少不确定性
设置 PC 端网卡为 1Gbps 全双工，关闭自协商

2. 使用交换机替代直连

通过一个支持强制协商的千兆交换机中转
利用交换机作为中介完成稳定连接

3. 添加 U-Boot 阶段 MDIO 初始化脚本

# 示例：手动配置 PHY 寄存器（需查YT8521手册）
mdio write <phy_addr> 0x00 0x0140  # 设置为 1000M 全双工
mdio write <phy_addr> 0x1f 0xXXXX  # 私有寄存器配置

五、参考资料支持（来自知识库）

关键实体	说明
`SGMII`	BMC 使用 SGMII 接口连接外置 PHY（YT8521/YT8531），用于千兆以太网通信
`gmac_hw_set_port_mode_all`	负责配置所有 GMAC 端口模式，日志中触发 SGMII 协商失败
`SGMII Auto-Negotiation Not Complete`	明确的警告事件，指示协商未完成，是故障核心线索
`NetMode`	可设为 `"Fixed"` 或 `"Automatic"`，控制是否启用自协商
`bmc_network`	负责管理 BMC 网络配置，老版本可能存在初始化失败问题

六、结论与建议

结论	说明
网络不通的根本原因	并非单纯 PHY 型号问题，而是 SGMII自协商失败 + 驱动未妥善处理错误状态
使用 IBMC 出厂版本风险高	缺少对新型 PHY 的适配与稳定性优化
最有效解决方案	升级至 openUBMC 最新版固件，确保 YT8521 完全适配
紧急可用临时方案	强制 NetMode 为 Fixed、PC端强制速率、添加 U-Boot 初始化

建议下一步动作

优先升级到 openUBMC 最新稳定版本
通过串口查看 dmesg 日志，确认 YT8521 是否被识别
设置 NetMode=Fixed 避免协商失败影响
在 openUBMC 社区提交 Issue（如有定制需求）：

https://discuss.openubmc.cn

如您能提供 完整的串口启动日志（包含 gmac_phy_init, dmesg 输出等），可进一步精准定位问题。

chenzhiben · 2026 年4 月 25 日 03:38

可以通过串口登录后
提供
ipmcget -d v
ipmcget -d ip
的打印信息吗？

jason_lee · 2026 年4 月 25 日 03:39

串口无法操作，打印信息见贴子里的附件

chenzhiben · 2026 年4 月 25 日 03:47

1.访问使用的ip是哪个？

8531应该是sdk未适配对的，8521对比8531的串口信息里多了eth2 link up，8521不通我倾向于用户网络配置层面问题。

2.带内有装系统吗？现在串口是切到os下无法访问，带内安装ipmitool工具可以切换串口到bmc侧

ipmitool raw 0x30 0x91 0xdb 0x07 0x00 0x17 0x1 0x4

jason_lee · 2026 年4 月 25 日 05:27

带内有系统的，这个ipmitool工具哪里有提供？

zhangbaocun · 2026 年6 月 1 日 03:37

这个是开源工具，网上下载一个

jason_lee · 2026 年6 月 22 日 02:07

经验证，最终结论确认是BMC出场自带版本有问题，需要在CPU串口敲命令切换到BMC上后，配置IP，然后才能ping 通

LEON · 2026 年7 月 1 日 09:17

你好，我想请教一下，我遇到了跟你同样的问题，请问ibmc下，怎么配置ip?配成什么？我们目前能登录192.168.2.100，这是os ip吗

FrankLiu0007 · 2026 年7 月 2 日 01:21

请教一下，敲击啥命令。以后每次都要去CPU串口进行敲击命令吗

jason_lee · 2026 年7 月 2 日 03:28

BMC IP地址默认IP 192.168.2.100，修改方法：

在KP920上执行：
查询IP地址：ipmitool raw 0x0c 0x02 0x01 0x03 0x00 0x00
清除地址：ipmitool raw 0x0c 0x01 0x01 0x03 0x00 0x00 0x00 0x00
切换串口（由OS切到IBMC）：ipmitool raw 0x30 0x91 0xdb 0x07 0x00 0x17 0x1 0x4

bmc上执行：
修改IP: ipmcset -d ipaddr -v xx.xx.xx.xx xx.xx.xx.xx xx.xx.xx.xx

jason_lee · 2026 年7 月 2 日 03:30

BMC 出厂自带IP，如果IP不通或者BMC版本有问题的情况下，需要通过OS下敲命令串口切到BMC上，重新配置IP后方可使用，

LEON · 2026 年7 月 2 日 03:30

感谢，问题已解决

FrankLiu0007 · 2026 年7 月 2 日 08:39

谢谢
