如何获取M.2盘的温度

交流互助区
1

// 此模板仅供参考，如果不适用可以修改

问题描述

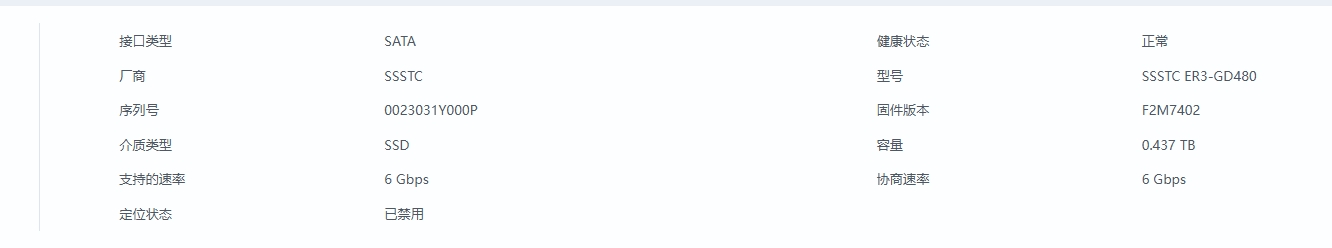

想获取M.2盘的温度值，没有温度信息：

db62acfe-3223-4c4f-b8ce-5ed70774417a
db62acfe-3223-4c4f-b8ce-5ed70774417a1332×248 38.7 KB

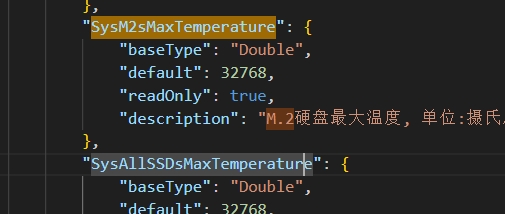

但看到只有以下接口，并没有实现方法：

img_v3_02115_5ba0d75b-2d95-4282-b159-0620ff2c291g
img_v3_02115_5ba0d75b-2d95-4282-b159-0620ff2c291g505×214 45.1 KB

其类似同级的FrontHddMaxTemperatureCelsius，有具体实现方式

该如何获取M.2盘的温度信息？

2

答案内容由AI生成，仅供参考：
:white_check_mark: 总结：如何获取 M.2 盘温度？

步骤 内容
1. 前提 确认 M.2 盘是 SATA 还是 NVMe 类型，控制器是否被识别
2. 必要条件 启用 iBMA 或支持 NVMe-MI 协议，确保能读取 SMART 信息
3. 配置文件 在 VPD/CSR 中配置 PCIEAddrInfo 和 ThresholdSensor
4. 传感器绑定 将 SysM2sMaxTemperature 与实际传感器读值绑定
5. 日志验证 检查 sync_property_trace.log 是否正常更新温度
6. 测试验证 使用 setprop 模拟温度变化，验证风扇响应
点击此处查看详细分析解答

如何获取 M.2 盘的温度信息

根据您提供的上下文和系统描述，以下是关于如何获取 M.2 SSD 温度信息的全面分析与解决方案。

:magnifying_glass_tilted_left: 问题核心

您希望获取 M.2 接口固态硬盘的实际温度信息，但在 BMC 界面或接口中发现以下情况：

  • 仅存在 SysM2sMaxTemperature 等只读参数，其默认值为 32768（这是一个典型的无效或异常标志值）；
  • 没有直接的实时温度读取接口（如 TemperatureCelsius）暴露给 M.2 盘；
  • 其他类型磁盘（如前置 HDD、NVMe）有明确配置项（如 FrontHddMaxTemperatureCelsius），但 M.2 缺失对应实现。

:books: 已知信息梳理

:white_check_mark: 相关实体与属性（来自知识图谱）

实体 描述
SysM2sMaxTemperature 表示系统中 M.2 驱动器的最高温度记录，单位：摄氏度；
• 类型：只读 Double
• 当前值为 32768°C — 这是典型的无效值或数据未更新标志，表明未正常采集温度。
• 属于 bmc.kepler.Systems.DiskCoolingConfig 配置类别。
CoolingConfig 系统级冷却配置对象，用于管理风扇策略、温度阈值等；
• 是 M.2 温度监控配置的承载容器，理论上应包含 M.2 温度采集逻辑。
TemperatureCelsius 通用字段，用于表示各类硬件组件的实时温度（单位：°C）；
• 支持 SSD、NVMe、HDD、电源、BMC 芯片等；
• 可通过传感器或 D-Bus 接口访问。
Solid State Drive Temperature Sensor 每个 SSD 插槽可配备独立温度传感器，命名形式为 SSD Disk${Slot} Temp。

:warning: 当前状态分析

1. SysM2sMaxTemperature = 32768 的意义

  • 32768 是系统中常见的“未初始化”或“数据失败”标志值（例如 S16 整数溢出、传感器读取失败）；
  • 表示 M.2 SSD 的温度数据未能被正确采集或上报；
  • 可能原因包括：
    • BMC 未适配该 M.2 转接板或硬盘型号；
    • 缺少 VPD（Virtual Product Data）文件定义；
    • iBMA 未启用或未上报温度信息；
    • 存储管理模块（storage）代码中缺少对 M.2 SATA/SAS 盘的温度轮询逻辑。

:pushpin: 参考文档 [6] 提到：“若无法获取温度，则可根据调速策略的异常调速进行调速”，说明 温度获取依赖于适配层配置。

2. M.2 盘温度获取路径对比

磁盘类型 温度获取方式 是否支持 TemperatureCelsius
SAS/SATA SSD (标准背板) 通过 RAID 卡或 iBMA 上报 :white_check_mark: 支持
NVMe SSD 通过 NVMe-MI 协议或 PCIe 枚举 :white_check_mark: 支持（TemperatureCelsius 字段）
M.2 SATA SSD 依赖 iBMA + VPD 配置 或 M.2 转接卡适配 :cross_mark: 当前未生效

:magnifying_glass_tilted_right: 特别指出：在知识库文档 [5] 和 [10] 中提到，M.2 NVMe/SATA 盘若没有适配 iBMA 或 VPD 文件，BMC 无法主动获取其 SMART/温度信息。

:white_check_mark: 解决方案建议

:white_check_mark: 方案一：确认并启用 iBMA 支持（前提条件）

M.2 SATA SSD 的 SMART 信息（含温度）通常由 iBMA（Intelligent Bare Metal Agent） 代理采集后上报给 BMC。

操作步骤：

  1. 确认 iBMA 是否已在系统内运行

    ps | grep iBMA

    若无进程运行，则需加载相关固件或驱动。

  2. 检查是否已为 M.2 转接卡配置正确的 PCIEAddrInfo

    • 在 VPD 或 CSR 文件中添加如下结构（示例）：
      {
  "ClassName": "PCIEAddrInfo_SAS",
  "ObjectIdentifier": [1, "1", "1", "010102"],
  "ObjectName": "PcieAddrInfo_M2_SSD",
  "Bus": 0x03,
  "Device": 0x00,
  "Function": 0x0,
  "VendorId": "0x1B21",  // 例如 ASMedia 控制器 ID
  "DeviceId": "0x2431"
}
    • 确保 BMC 可通过 BDF 匹配到该设备。

  3. 验证 storage 组件是否已订阅温度信息

    • 查看日志 /var/log/storage.log 或 sync_property_trace.log，检查是否报错：
      attempt to index a nil value
      → 如存在，说明轮询函数鲁棒性不足，导致崩溃。

:white_check_mark: 方案二：配置 VPD/CSR 文件以支持温度传感器

即使硬件支持，若未在 BMC 配置文件中声明传感器，也不会创建 TemperatureCelsius 接口。

在 CSR 文件中添加传感器定义：

{
  "ClassName": "ThresholdSensor",
  "ObjectName": "SSD_M2_Temp_Sensor",
  "SensorName": "M.2 SSD Temperature",
  "Reading": "SysM2sMaxTemperature",
  "SensorType": "Temperature",
  "UpperCritical": 80.0,
  "LowerCritical": 0,
  "SamplingPeriod": 5000  // 5秒采样一次
}

定义 SysM2sMaxTemperature 的实际数据源：

  • 需在代码中从 iBMA 或 NVMe-MI 接口读取原始温度，并更新此字段；
  • 示例调用路径：
    storage -> sml -> ctrl_info.lua -> update_retval() -> 设置 temperature

:white_check_mark: 方案三：手动触发 setprop 模拟测试（调试用）

可用于验证温度调速逻辑是否生效：

# 设置模拟最大温度（用于测试超温响应）
setprop SysM2sMaxTemperature 75

# 查看是否触发告警或风扇提速
lsprop bmc.kepler.Systems.DiskCoolingConfig | grep SysM2sMaxTemperature

:warning: 注意：真实温度仍需硬件支持上报，此方法仅作功能验证。

:hammer_and_wrench: 其他排查建议

  1. 查看资源树中是否有 TemperatureCelsius 字段

    rstcli -t /bmc/kepler/Systems/1/Storage/1/Drive/...

    检查是否存在 TemperatureCelsius 字段且值为 255 或 0xFF —— 若是，则表示传感器读取失败（参考文档 [1]）。

  2. 添加日志打印定位问题点

    • 在 drive_object.lua 的 update_raid_pd_info() 函数中加日志：
      print("Updating PD info, temp:", pd_info.temperature)
    • 观察是否接收到有效温度数据。

  3. 参考适配指南

    • [硬盘背板开发指南] 明确指出：SAS/SATA 盘温度依赖 iBMA 上报。
    • [GPU 卡适配流程] 模式可类比 —— 所有外设均需 CSR + 数据通道配置。

:white_check_mark: 总结：如何获取 M.2 盘温度？

步骤 内容
1. 前提 确认 M.2 盘是 SATA 还是 NVMe 类型，控制器是否被识别
2. 必要条件 启用 iBMA 或支持 NVMe-MI 协议，确保能读取 SMART 信息
3. 配置文件 在 VPD/CSR 中配置 PCIEAddrInfo 和 ThresholdSensor
4. 传感器绑定 将 SysM2sMaxTemperature 与实际传感器读值绑定
5. 日志验证 检查 sync_property_trace.log 是否正常更新温度
6. 测试验证 使用 setprop 模拟温度变化，验证风扇响应

:paperclip: 相关参考链接

如果您当前使用的是 华为 BC83MSMA M.2 转接板 + 紫光 SATA SSD，建议：

:light_bulb: 联系供应商提供完整的 VPD 配置文件，并确保 iBMA 已部署且正常运行。

完成上述步骤后，SysM2sMaxTemperature 将不再是 32768，而是实际的温度值，且可在 WebUI 和 API 中查看。

3

目前没实现，如果要实现需要先获取M2TransferCard上的硬盘，遍历硬盘的温度取合法温度的最大值
