热插盘之后，bmc上识别ssd信息后温度为20度，不发送变化

zhaolianxun · 2026 年3 月 6 日 08:08

// 此模板仅供参考，如果不适用可以修改

问题描述

[公司购买的同方服务器（同方S920X20），内部ssd做热插测试，多轮测试后，个别盘在bmc上的显示信息不完全正确，盘的基本信息正确，但是，温度值不是盘的实时温度，pdlu不显示盘的真实寿命，默认100%一直不变；跟踪盘端，发现bmc会周期性的读取盘的smd信息以获取温度和寿命信息]

环境信息

操作系统：[如 Ubuntu 24.04]
软件版本：[BMC_ver=5.05]
硬件配置：[如 CPU、内存等]

重现步骤

[多轮热插板盘，在bmc界面观测识别盘的情况]
[第二步]
[第三步]

期望结果

[完整显示盘的所有信息]

实际结果

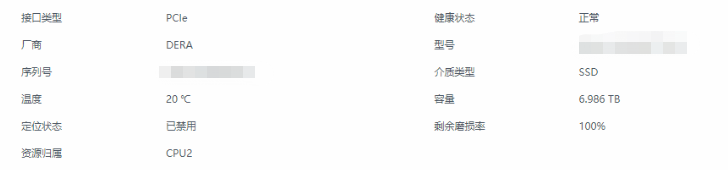

[实际界面信息为，盘的型号信息我隐藏了，能正常显示：

]

尝试过的解决方案

[使用过三星的竞品盘也有类似的现象]

ubmc_assistant · 2026 年3 月 6 日 08:11

答案内容由AI生成，仅供参考：

总结

本问题的根本原因可能是：

CustomReadInfo函数在热插拔场景下未能正确获取实时的S.M.A.R.T.数据
系统在数据获取失败后未正确更新状态，而是保留了默认值（20℃和100%）
数据更新机制可能存在缓存或刷新策略缺陷

建议优先尝试服务重启和固件升级方案，并通过日志进一步定位具体故障点。同时考虑到多品牌SSD均受影响，应重点排查BMC端的数据采集和处理逻辑。

点击此处查看详细分析解答

S920X20服务器SSD热插拔后BMC温度与寿命信息显示异常分析

问题描述

在使用同方S920X20服务器进行SSD热插拔测试时，发现以下异常现象：

热插盘后，BMC能够正确识别SSD的基本信息（如型号、容量、接口类型等）
但SSD温度固定显示为20℃，不随实际温度变化
SSD剩余磨损率（PDLU）始终显示为100%，无法反映实际寿命状态
已确认BMC会周期性读取盘的S.M.A.R.T.信息以获取温度和寿命数据，但未正确更新显示

环境信息

服务器型号：S920X20
管理控制器：iBMC（集成在S920X20系统中）
BMC固件版本：5.05（根据知识库显示，S920X20设备经历过从5.09.12.21到5.05.12.25的版本升级）
硬件架构：基于Kunpeng 920平台
管理框架：OpenUBMC/openBMC生态系统
相关组件：bmc.kepler.storage、thermal_mgmt、CustomReadInfo

问题分析

1. 核心信息流路径

根据文档资料分析，SSD信息上报和管理流程如下：

graph TD
    A[SSD] -->|S.M.A.R.T.数据| B(BMC)
    B --> C[bmc.kepler.storage]
    C --> D[thermal_mgmt]
    D --> E[Web界面显示]

该流程涉及多个关键组件交互。

2. 温度信息异常原因分析

结合知识库内容，可能的原因包括：

温度初始值机制

根据[CSR配置字典之Drive类]文档，TemperatureCelsius属性的默认值为255（INVALID_U8），表示无效值。
但在实际应用中，系统可能将20℃设置为某种默认或初始值，当无法获取实时数据时持续显示该值。

数据获取机制

bmc.kepler.storage作为D-Bus路径和服务组件，负责监控存储设备并收集系统级存储指标
该服务通过CustomReadInfo函数从硬件读取数据，但此函数“有时返回无效数据”，可能导致数据获取失败

温度监控策略

系统采用多种防抖机制，对于SSD/HDD硬盘温度监控使用midavg_s6（有符号中值平均6次防抖）策略
若短时间内多次读取失败，系统可能维持上次有效值或默认值

3. 剩余磨损率(PDLU)不更新原因

SMART信息获取链路

BmcKeplerSmsRedfishSmartDetails是Redfish管理设备中存储SMART属性的数据结构
该结构依赖固件（Firmware）支持来报告存储设备的SMART数据
信息流路径：SSD → S.M.A.R.T. → BMC → bmc.kepler.storage → Redfish API → Web界面

可能的断点

iTestSmart测试软件用于S920X20平台的测试，若测试过程中存在兼容性问题，可能影响正常数据采集
不同品牌SSD（包括三星竞品）均出现类似现象，表明问题更可能出在BMC端处理逻辑而非特定盘兼容性

解决方案建议

1. 诊断步骤

# 检查BMC日志中关于storage和temperature的相关记录
ipmcget -d logbuf | grep -i "storage\|temperature"

# 查询具体的温度传感器状态
ipmitool sensor list | grep -i "ssd\|temp"

# 检查Web后端服务状态（bmc.kepler.web_backend可能存在timeout问题）
systemctl status bmc.kepler.web_backend

2. 潜在解决方法

方法一：重启相关服务

# 重启storage服务以重新建立连接
systemctl restart bmc.kepler.storage

# 重启thermal管理服务
systemctl restart thermal_mgmt

方法二：检查并更新固件

当前使用BMC版本5.05可能存在已知问题，建议升级到更稳定的版本
根据知识库，S920X20支持多个BMC版本，包括22.06.00、25.03、25.06.00等

方法三：配置修正

检查CoolingConfig类配置：

SysSSDsMaxTemperature 应设为80.0℃
DiskRowTemperatureAvailable 需设置为true以启用硬盘温度参与调速

方法四：日志追踪

在以下位置添加调试日志：

storage > src > lualib > sml > ctrl_info.lua（处理物理盘温度支持）
storage > src > luablb > drive > drive_object.lua（更新硬盘对象驱动信息）

已知相关问题

CustomReadInfo函数问题：已知该函数有时返回无效数据，直接影响BMC数据读取
bmc.kepler.web_backend超时问题：可能导致Web界面数据同步延迟或失败
DeviceInfo响应不完整：S920X20设备存在DeviceInfo响应中缺少字段的问题
RAID卡识别问题：OpenUBMC刷写后RAID卡未被识别，显示系统存在设备识别稳定性问题

总结

本问题的根本原因可能是：

CustomReadInfo函数在热插拔场景下未能正确获取实时的S.M.A.R.T.数据
系统在数据获取失败后未正确更新状态，而是保留了默认值（20℃和100%）
数据更新机制可能存在缓存或刷新策略缺陷

建议优先尝试服务重启和固件升级方案，并通过日志进一步定位具体故障点。同时考虑到多品牌SSD均受影响，应重点排查BMC端的数据采集和处理逻辑。

zhaolianxun · 2026 年3 月 6 日 08:27

从盘的角度看，bmc一直能读取到盘上的smd信息，并且盘会给出正确的温度信息和pdlu信息，理论上bmc也能采集到盘的信息

huangyuxuan · 2026 年3 月 6 日 08:53

有条件的话，参考其他提问里把一键收集日志改个后缀放上来。

我印象里这是个历史问题，根因是在storage组件代码里，轮询NVMe信息的逻辑中，函数鲁棒性不够强，一些参数没有判断是否为nil的就进行了比较大小的动作。在实际运行中会概率性出现这些参数为nil的情况，这是违反lua语法的，导致了轮询逻辑崩溃。

zhaolianxun · 2026 年3 月 31 日 09:55

在长江计算服务器上也复现了此问题

yelmh_kno07 · 2026 年4 月 1 日 02:08

可以发个一键日志定位下
huangminghao4@huawei.com
任务异常报错，会记录相关日志的

zhaolianxun · 2026 年4 月 1 日 02:27

在storage文件夹下

mv sync_property_trace.log sync_property_trace.log.txt

sync_property_trace.log.txt (53.2 KB)

zhaolianxun · 2026 年4 月 1 日 02:28

part1.tar.gz (7.7 MB)

在长江计算服务器上的两份log

yelmh_kno07 · 2026 年4 月 1 日 13:32

初步分析你图中的情况是系统下电场景吧由于下电这几个scanner会去使能，使用NominalValue值导致温度为20，磨损率为 100.
确认下

zhaolianxun · 2026 年4 月 1 日 13:37

多次热插拔盘，系统不动

yelmh_kno07 · 2026 年4 月 2 日 07:19

系统不动系统是下电状态还是上电状态

huangyuxuan · 2026 年4 月 2 日 08:43

看了下日志，没出现我之前遇到的那个问题报错。看到app.log中出现了大量的storage组件报错刷屏。是盘不支持获取link width这个信息么？看代码这是nvme-mi规范要求实现的

2026-03-31 09:17:48.435634 storage ERROR: nvme_object.lua(576): Read chip failed (repeated 2 times)

2026-03-31 09:17:48.436116 storage ERROR: nvme_object.lua(602): vpd_nvme_mi_get_link_width:Read chip failed

2026-03-31 09:17:48.470925 storage ERROR: nvme_object.lua(576): Read chip failed

2026-03-31 09:17:49.729894 storage ERROR: nvme_object.lua(602): vpd_nvme_mi_get_link_width:Read chip failed

2026-03-31 09:18:03.060684 storage ERROR: nvme_object.lua(602): vpd_nvme_mi_get_link_width:Read chip failed (repeated 2 times)

zhaolianxun · 2026 年4 月 2 日 09:08

带内一直处于上电状态，所有槽位上插满盘进行热插拔测试，观测bmc上识别盘的情况

10轮会遇到一次，带内上正常识别盘，但是带外上盘的温度信息和pdlu信息不更新了，并且不正确了

zhaolianxun · 2026 年4 月 2 日 09:13

你分析的对

我们测试的盘，按照nvme-mi协议更新了vpd信息中的mulit-record info的长度，从64字节切换到37字节了，所以后面的nvme pcie port multirecord的位置也发生变动了，在nvme pcie port multirecord中的pcie link width 和speed信息也变动了，导致主机找不到pcie link capability了

根本原因是：bmc只认为mulit-record info的长度为固定64 bytes，不支持37字节

但是这个问题，也不是导致热插拔后不更新温度的原因，温度不来自vpd信息，而是来自地址为0x6A地址的system management data，dera给出的标准格式

yelmh_kno07 · 2026 年4 月 3 日 01:38

你们这些信息有变更，NVMe带外管理命令的IIC地址是0x6A NVMe Basic Management Data Structure结构有变更嘛，我们温度寄存器是从这个表中offset第三个字节读的温度，第四个字节读的PDLU

zhaolianxun · 2026 年4 月 3 日 02:13

温度信息和寿命信息，都来自0x6A地址，dera盘给出的信息是标准格式，没有改动

当前现象是多次热插拔后某一次热插拔不识别这些信息，但是从盘上能看到bmc在周期性的获取smd上的温度和寿命信息，只是无法正确显示

zhaolianxun · 2026 年4 月 3 日 02:22

当前bmc的最新版本中，在sr文件中定义的默认设备温度，也是20度，看起来像主机端得到盘的真实温度，用了默认值替代

    "Average_DiskTemp": {
        "WindowSize": 3,
        "DefaultValue": 20
    },

yelmh_kno07 · 2026 年4 月 7 日 02:30

看了下自发现加载的csr 数量不对，像是频繁插拔导致对象没有正确卸载/添加
这份csr 14140224_VPD_0.sr 加载了12个，但是这个connector只有5个

    │ ├─/bmc/kepler/Connector/Connector_ComVPD_01010201
    │ ├─/bmc/kepler/Connector/Connector_ComVPD_01010206
    │ ├─/bmc/kepler/Connector/Connector_ComVPD_01010207
    │ ├─/bmc/kepler/Connector/Connector_ComVPD_01010208
    │ ├─/bmc/kepler/Connector/Connector_ComVPD_0101020C

zhaolianxun · 2026 年4 月 8 日 07:08

是不是bmc的老版本的逻辑问题呢？实际上我们在这次热插拔异常中，bmc上看到温度为固定20度的盘只有两张，其他10张是真实温度

yelmh_kno07 · 2026 年4 月 8 日 11:23

实际一键收集中的硬盘温度看了下没有20度的是因为不是出问题时收集的日志吗
该问题能否复现，能否在温度为20度的时候一键收集下

组件	角色	相关信息
bmc.kepler.storage	存储管理核心服务	负责监控存储硬件，处理NVMe驱动信息更新
thermal_mgmt	温度管理模块	负责温度监控、风扇速度控制，版本1.70.107等
CustomReadInfo	数据读取函数	可能返回无效数据，已知存在问题
