如何获取内存温度问题

aaeon · 2026 年5 月 13 日 08:37

当前版本：2509

当前加载920s的BCU：14100513_00000001020302071127.sr

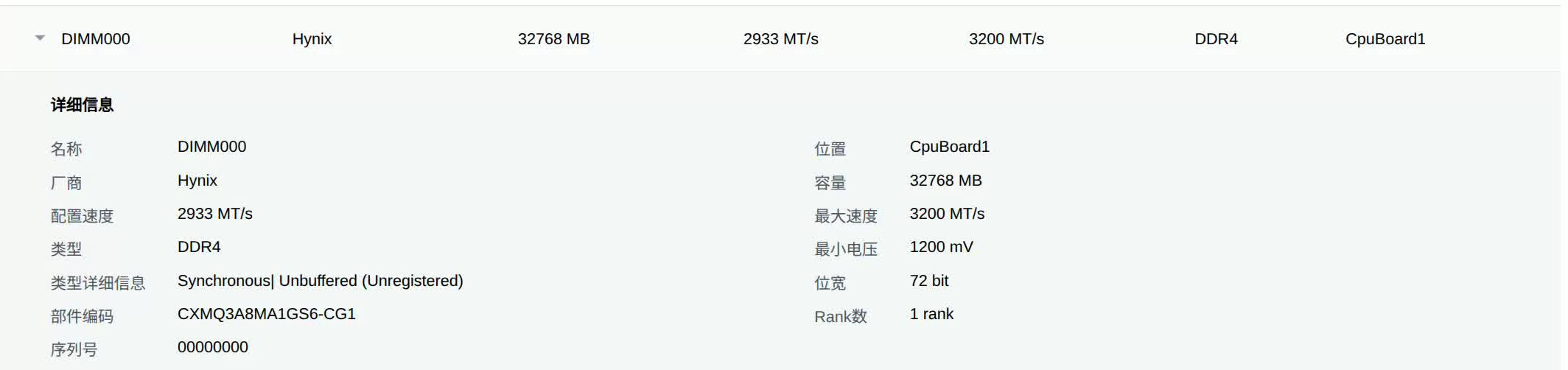

web界面内存信息如下：

详细信息中没有温度，mdbctl lsprop Memory_1_010101查询结果如下：

bmc.kepler.Inventory.Hardware
  AssetName="CpuBoard1DIMM000"
  AssetTag="N/A"
  AssetType="Memory"
  FirmwareVersion="N/A"
  ManufactureDate="N/A"
  Manufacturer="Hynix"
  Model="N/A"
  PCBVersion="N/A"
  PartNumber="CXMQ3A8MA1GS6-CG1"
  SerialNumber="00000000"
  Slot="DIMM000"
  UUID=""
bmc.kepler.Object.Properties
  ClassName="Memory"
  ObjectIdentifier=[1,"1","1","010101"]
  ObjectName="Memory_1_010101"
  TraceSamplingRate=0
bmc.kepler.Systems.HBM
  DRAMTemperatureCelsius=0
  LogicTemperatureCelsius=0
bmc.kepler.Systems.Memory
  AllowedSpeedsMHz=3200
  BOM="N/A"
  BaseModuleType="UDIMM"
  CapacityMiB=32768
  ChannelId=0
  ChipBitWidth="x4"
  CpuId=0
  DataWidthBits=72
~ ~ $ mdbctl lsprop Memory_1_010101
bmc.kepler.Inventory.Hardware
  AssetName="CpuBoard1DIMM000"
  AssetTag="N/A"
  AssetType="Memory"
  FirmwareVersion="N/A"
  ManufactureDate="N/A"
  Manufacturer="Hynix"
  Model="N/A"
  PCBVersion="N/A"
  PartNumber="CXMQ3A8MA1GS6-CG1"
  SerialNumber="00000000"
  Slot="DIMM000"
  UUID=""
bmc.kepler.Object.Properties
  ClassName="Memory"
  ObjectIdentifier=[1,"1","1","010101"]
  ObjectName="Memory_1_010101"
  TraceSamplingRate=0
bmc.kepler.Systems.HBM
  DRAMTemperatureCelsius=0
  LogicTemperatureCelsius=0
bmc.kepler.Systems.Memory
  AllowedSpeedsMHz=3200
  BOM="N/A"
  BaseModuleType="UDIMM"
  CapacityMiB=32768
  ChannelId=0
  ChipBitWidth="x4"
  CpuId=0
  DataWidthBits=72
  DeviceLocator="DIMM000"
  DiagnosticFault=0
  DimmId=0
  DimmName="DIMM000"
  DimmNum=1
  ErrorCorrection="MultiBitECC"
  FirmwareRevision=""
  Health=0
  LogicalChannelId=3
  Manufacturer="Hynix"
  ManufacturerID="Unknown"
  ManufacturingDate="1945"
  ManufacturingLocation="0"
  MemoryDeviceType="DDR4"
  MemorySubsystemControllerManufacturerID="0"
  MemorySubsystemControllerProductID="0"
  MemoryType="Synchronous| Unbuffered (Unregistered)"
  MinVoltageMillivolt=1200
  Name="Memory000"
  NodeId=0
  OperatingSpeedMhz=2933
  OriginalPartNumber="CXMQ3A8MA1GS6-CG1"
  PartNumber="CXMQ3A8MA1GS6-CG1"
  Position="CpuBoard1"
  PredictiveFault=0
  Presence=1
  RankCount=1
  SerialNumber="00000000"
  SilkText="DIMM000"
  SystemId=1
  Technology=""
  TemperatureCelsius=32768

TemperatureCelsius=32768 应该是无效数值

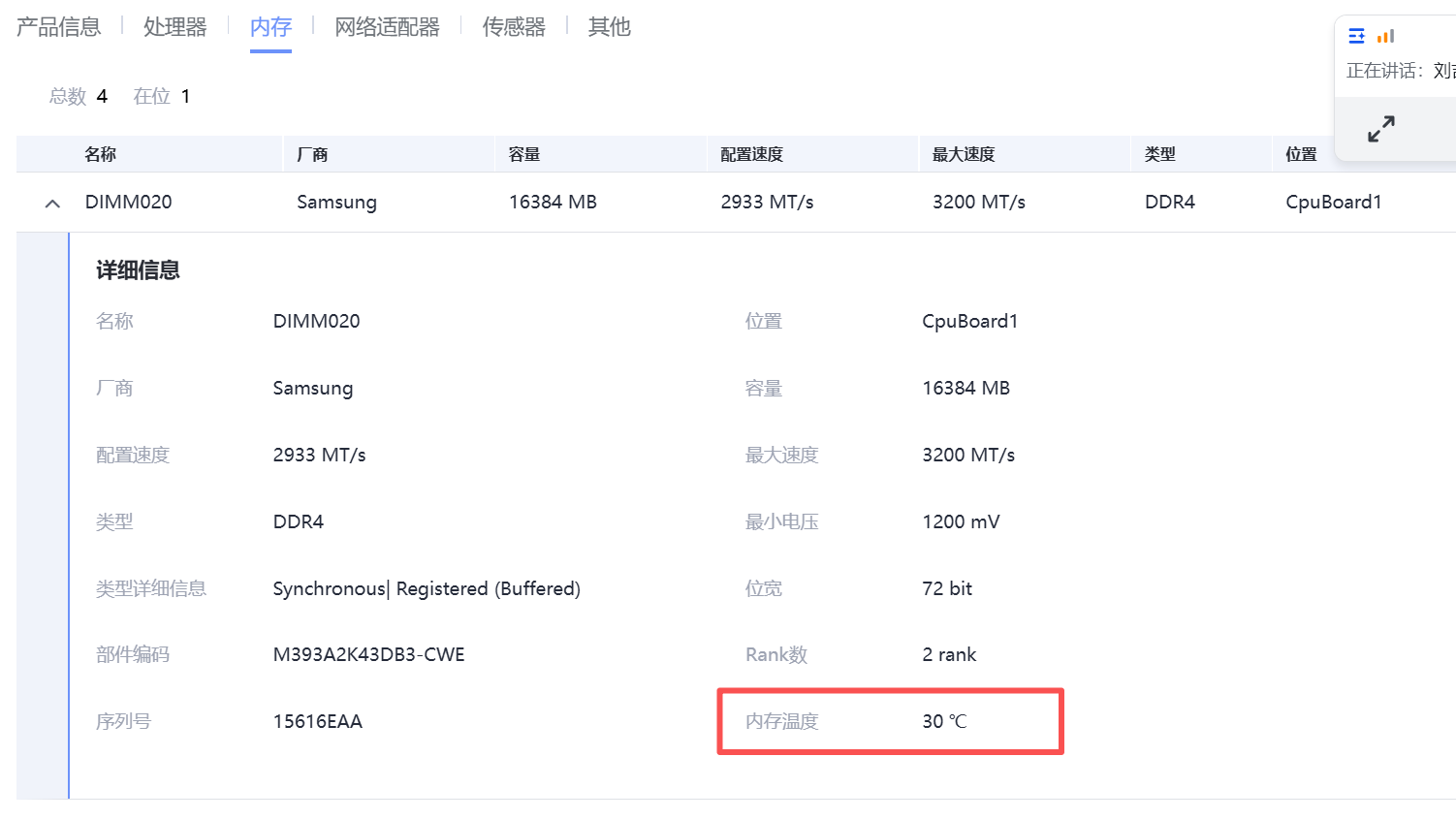

Q:现在需要在web界面显示温度，效果如下：

应该如何操作呢

ubmc_assistant · 2026 年5 月 13 日 08:40

答案内容由AI生成，仅供参考：

总结建议

根本原因：BMC未能正确获取或解析DIMM温度，导致TemperatureCelsius=32768，前端无有效数据可供展示。

如何在Web界面显示内存温度

根据您提供的信息，目标是在BMC Web界面中正确显示内存温度。当前问题在于虽然系统中存在温度传感器，但Web界面未显示温度，且TemperatureCelsius=32768为无效值。以下是完整的解决方案：

当前问题分析

温度数据异常
- mdbctl lsprop Memory_1_010101 查询结果显示 TemperatureCelsius=32768，这是典型的无效或未初始化数值（通常表示传感器读取失败或硬件不支持）。
- bmc.kepler.Systems.HBM.DRAMTemperatureCelsius=0 和 LogicTemperatureCelsius=0 也为异常值，表明HBM温度监测可能未启用或不适用。
Web界面缺失温度字段
当前Web展示模板中缺少“内存温度”字段，需确认前端是否支持该属性渲染。
传感器配置状态
需确认底层传感器是否已正确配置并正常采集数据。

解决方案步骤

1. 确认底层传感器是否可用

使用IPMI或Redfish接口检查内存温度传感器是否存在及状态：

# 使用ipmitool查看传感器列表
ipmitool sdr list | grep -i dimm
# 或查找特定DIMM温度
ipmitool sdr type "Temperature" | grep DIMM000

# 查看具体传感器读数
ipmitool sensor get "DIMM000_Temp"

若返回na或无输出，表示传感器未注册或驱动未加载。

2. 检查传感器定义文件（SR文件）

您的系统加载了 14100513_00000001020302071127.sr 文件，需检查其中是否包含以下内容：

查找内存温度传感器定义：

"ThresholdSensor_Mem1Temp": {
    "EntityId": "<=/Entity_DIMM000.Id>",
    "EntityInstance": "<=/Entity_DIMM000.Instance>",
    "SensorName": "DIMM000_Temp",
    "Reading": "<=/Memory_1.TemperatureCelsius |> expr($1 > 255 ? 128 : $1)",
    "IsValid": "<=/Memory_1.Presence |> expr($1 == 1 ? true : false)",
    ...
}

同时确认对应实体：

"Entity_DIMM000": {
    "Id": 176,
    "Instance": 0
}

如果 sr 文件中没有类似 ThresholdSensor_Mem1Temp 定义，则说明该温度传感器未配置，需添加或替换合适的SR配置包以支持DDR4内存温度监控。

3. 验证SNMP MIB中的内存温度信息

从文档片段可知，SNMP接口可通过 memoryDescriptionTable 获取内存信息，包括温度相关字段。

观察您提供的表格（memoryDescriptionTable）中存在以下字段：

memoryMediumTemperature → 当前值为 unconwn（拼写错误）
memoryControllerTemperature → 当前值为 unconwn

这说明系统尝试获取内存温度，但底层未能返回有效数据。

建议：

升级BIOS/BMC固件以修复可能存在的传感器驱动缺陷。
排查IPMB通信是否正常（BMC通过IPMB总线与CPU/内存控制器通信），因IPMB故障会导致传感器读取失败。

4. 修复 `TemperatureCelsius` 异常值

当前值 32768 超出合理范围（通常为0~100℃），这通常是由于：

传感器未实现，返回默认最大值；
小端字节序解析错误（如读取为 0x8000）；
BMC未接收到真实传感器数据。

解决方法：

确保BMC正确接收来自CPU内存控制器的温度数据。
检查BMC代码（如 cpu_object.lua）是否正确解析来自CPU的DIMM温度。

示例脚本逻辑应包括：

-- cpu_object.lua 示例逻辑
if presence == 1 then
    temp = get_dimm_temperature(dimm_id)
    if temp < 0 or temp > 150 then
        temp = nil -- 标记无效
    end
else
    temp = nil
end

5. Web前端显示配置

要使Web界面显示“内存温度”，需要满足两个条件：

（1）后端属性存在且有效

确保 bmc.kepler.Systems.Memory.TemperatureCelsius 返回合理值（例如30），而非32768。

（2）Web模板支持温度字段渲染

检查Web前端代码中内存详情页的模板是否包含如下逻辑：

<div class="item">
  <span class="label">内存温度</span>
  <span class="value">{{ memory.Temp }} ℃</span>
</div>

若无，则需在Web UI中增加对该字段的支持。

参考依据与支持项

支持Web显示内存温度的系统能力：

KG实体：ThresholdSensor_Mem1Temp, DIMM170_Temp, Memory_20 等表明系统支持多DIMM温度监控。
KG关系：Memory Object 提供传感器基础，Scanner_MemoryTemp 负责读取，架构完备。
Redfish支持：Oem/openUBMC/FanSpeedCustom/MemoryTargetTemperatureCelsius 表明系统具备内存温控闭环能力。

已知修复案例（来自搜索结果）

Issue #2：GPU卡温度传感器异常已修复 → 说明BMC具备修复类似问题的能力
Issue #4：NVMe盘温度显示负数问题已修复 → 显示层数据处理机制存在
Issue #10：多传感器概率显示为-- → 与当前问题高度相关，建议升级到2512版本解决

总结建议

根本原因：BMC未能正确获取或解析DIMM温度，导致TemperatureCelsius=32768，前端无有效数据可供展示。

推荐行动：

升级BMC至 OpenUBMC 25.12 或 SP1 版本
- 更高版本修复了多项传感器显示问题（如#6中CPU/内存无法显示问题）
替换或更新SR配置文件
- 确保SR文件中正确定义了ThresholdSensor_Mem1Temp等温度传感器
验证IPMI传感器读数正确
- 若IPMI无读数，说明底层未成功采集，Web无法显示
修改Web前端模板
- 增加字段“内存温度”并绑定 TemperatureCelsius 属性
联系硬件团队确认DIMM是否支持温度上报
- 某些消费级DDR4模组不支持温度传感器，仅服务器级RDIMM/LRDIMM支持

完成以上步骤后，即可在Web界面成功显示内存温度信息。

Longbow · 2026 年5 月 15 日 01:14

内存温度是通过ipmb通道向imu获取的，排查思路有
1、查看是否上电
2、检查其他通过imu获取的信息是否有正确获取到，可能有用的资料： docs/docs/zh/development/faq/hardware-代码预览-docs:基于 Node.js 的社区文档中心项目 - AtomGit | GitCode

aaeon · 2026 年5 月 15 日 01:15

非常感谢，我看看

aaeon · 2026 年5 月 15 日 09:12

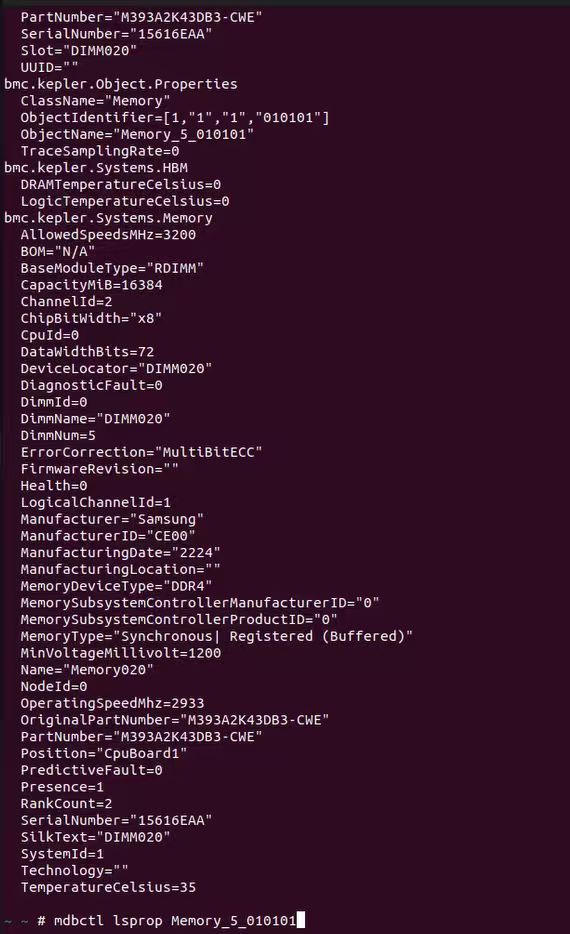

您好！我现在查看内存温度是可以识别到的

但是界面依然不显示温度

以下是我的改动：组件webui

Memory.lua为后端上传的参数，其中定义了TemperatureCelsius

Memory.interface = mdb.register_interface('bmc.kepler.Systems.Memory', {
    SystemId = {'y', nil, true, nil},
    Name = {'s', nil, true, nil},
    DimmName = {'s', nil, true, nil},
    Presence = {'y', nil, true, nil},
    CpuId = {'y', nil, true, nil},
    NodeId = {'y', nil, true, nil},
    ChannelId = {'y', nil, true, nil},
    LogicalChannelId = {'y', nil, true, nil},
    DimmId = {'y', nil, true, nil},
    AllowedSpeedsMHz = {'u', {['emitsChangedSignal'] = 'true'}, true, nil},
    BaseModuleType = {'s', nil, true, nil},
    CapacityMiB = {'u', nil, true, nil},
    DataWidthBits = {'u', nil, true, nil},
    FirmwareRevision = {'s', nil, true, nil},
    Manufacturer = {'s', nil, true, nil},
    DramManufacturer = {'s', {['emitsChangedSignal'] = 'false'}, true, nil},
    MemoryDeviceType = {'s', nil, true, nil},
    MemorySubsystemControllerManufacturerID = {'s', nil, true, nil},
    MemorySubsystemControllerProductID = {'s', nil, true, nil},
    MemoryType = {'s', nil, true, nil},
    OperatingSpeedMhz = {'u', nil, true, nil},
    PartNumber = {'s', nil, true, nil},
    OriginalPartNumber = {'s', nil, true, nil},
    RankCount = {'u', nil, true, nil},
    SerialNumber = {'s', nil, true, nil},
    MinVoltageMillivolt = {'u', nil, true, nil},
    Position = {'s', nil, true, nil},
    DiagnosticFault = {'y', nil, false, 0},
    PredictiveFault = {'y', nil, true, 0},
    DeviceLocator = {'s', nil, true, nil},
    Health = {'y', nil, true, nil},
    DimmNum = {'y', nil, true, nil},
    BOM = {'s', nil, true, nil},
    ManufacturerID = {'s', nil, true, nil},
    ManufacturingDate = {'s', nil, true, nil},
    ManufacturingLocation = {'s', {['emitsChangedSignal'] = 'true'}, true, nil},
    ChipBitWidth = {'s', nil, true, nil},

    TemperatureCelsius = {'d', {['emitsChangedSignal'] = 'true'}, true, nil},   //此处

    SilkText = {'s', {['emitsChangedSignal'] = 'false'}, true, nil},
    ErrorCorrection = {'s', {['emitsChangedSignal'] = 'false'}, true, nil},
    Technology = {'s', {['emitsChangedSignal'] = 'false'}, true, nil}
}, {}, {})

在product.datatype.ts中添加参数temperature

export interface IMemory {
  allowedSpeedsMHz: string;
  bomNumber: string;
  capacityMiB: string;
  dataWidthBits: string;
  deviceLocator: string;
  deviceType: string;
  manufacturer: string;
  minVoltageMillivolt: string;
  operatingSpeedMHz: string;
  partNumber: string;
  position: string;
  rankCount: string;
  serialNumber: string;
  typeDetail: string;

  temperature?: string;        //此处

  aepInfo?: IAEPInfo;
  extendTitleArr?: IExtendTitle[];
  url?: string;
  expandFlag?: string;
  expandShow?: boolean;
}

Memory.vue中绑定，更改如下：

function parseMemoryInfoInit(data: any): IMemory {
  const capacityMiB = initMemory(data.General.CapacityMiB, 'MB');
  const operatingSpeedMHz = initMemory(data.General.OperatingSpeedMHz, 'MT/s');
  const allowedSpeedsMHz = initMemory(data.General.AllowedSpeedsMHz, 'MT/s');
  const minVoltageMillivolt = initMemory(data.General.MinVoltageMillivolt, 'mV');
  const dataWidthBits = initMemory(data.General.DataWidthBits, 'bit');
  const rankCount = initMemory(data.General.RankCount, 'rank');
  const deviceType = data.General.DeviceType || DEFAULT_DATA.noDataStr;
  const manufacturer = data.General.Manufacturer || DEFAULT_DATA.noDataStr;
  const position = data.General.Position || DEFAULT_DATA.noDataStr;
  const partNumber =
    data.General.PartNumber !== '' && data.General.PartNumber !== null && data.General.PartNumber !== undefined
      ? data.General.PartNumber
      : DEFAULT_DATA.noDataStr;
  const serialNumber =
    data.General.SerialNumber !== '' &&data.General.SerialNumber !== null && data.General.SerialNumber !== undefined
      ? data.General.SerialNumber
      : DEFAULT_DATA.noDataStr;
  const typeDetail = data.General.TypeDetail || DEFAULT_DATA.noDataStr;
  const url = `${UI_REST_SYSTEM_MEMORY}/${data.General.Position}${data.General.DeviceLocator}`;
  const expandFlag = `${data.General.Position}${data.General.DeviceLocator}`;
  const expandShow = false;
  return {
    allowedSpeedsMHz,
    bomNumber: data.General.BomNumber,
    capacityMiB,
    dataWidthBits,
    deviceLocator: data.General.DeviceLocator,
    deviceType,
    manufacturer,
    minVoltageMillivolt,
    operatingSpeedMHz,
    partNumber,
    position,
    rankCount,
    serialNumber,
    typeDetail,
    url,
    expandFlag,
    expandShow,

    temperature: data.TemperatureCelsius || DEFAULT_DATA.noDataStr,   //此处

  };
}

temperature也与界面中的“温度”绑定

  {
     label: 'MEMORY_TEMPERATURE',
     content: 'temperature',
     hide: false,
  },


"MEMORY_TEMPERATURE": "温度",

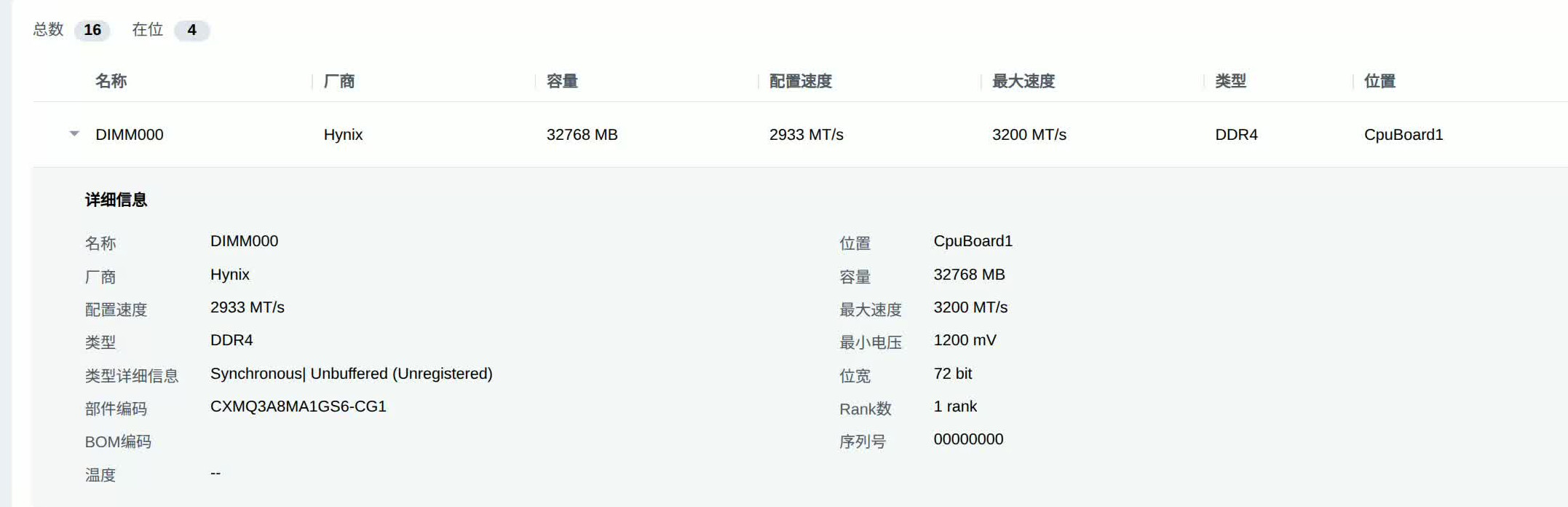

但是现在界面依然没有温度的具体数值

现在应该如何排查呢

aaeon · 2026 年5 月 15 日 09:53

您好还有一个问题

mdbctl lsprop Memory_1_010101能查询到温度结果，是否说明我的vpd已经配置好了内存温度？然后通过bios传到BMC再在前端显示？

Longbow · 2026 年5 月 18 日 01:17

先看看文档，你对于获取链路的理解有点问题

aaeon · 2026 年5 月 19 日 09:18

您好！看了一下文档，内存的动态信息温度，是通过IMU,用IPMI命令实时读取的，和CPU共用命令通道。

看了一下Memory类，只提供了对HBM类型内存温度的属性配置。

我想要对DIMM内存的温度进行动态获取，是不是需要配置Sensor类，配置后温度数据传递到哪里了呢，实在是没有思路

Longbow · 2026 年5 月 23 日 02:16

内存温度也支持获取吧，你这个温度不是获取到了吗？你需要查看一下rackmount是否有相关信息展示的接口

步骤	操作	目的
1	执行 `ipmitool sdr list \| grep DIMM`	确认是否存在DIMM温度传感器
2	检查SR文件中是否定义 `ThresholdSensor_Mem*Temp`	确保传感器已配置
3	使用 `ipmitool sensor get "DIMM000_Temp"` 查看读数	验证传感器能否正常读取
4	升级BMC到 OpenUBMC 25.12 LTS 或更高版本	修复已知传感器问题（见搜索结果中多个温度修复记录）
5	检查BIOS是否上报DIMM温度至BMC	确保固件协同工作
6	修改Web前端模板，添加“内存温度”字段	实现可视化显示
7	测试热插拔、重启后温度是否持续可读	验证稳定性

话题		回复	浏览量
BMC偶现web/ipmi不显示温度值交流互助区提问求助	7	99	2026 年4 月 15 日
无法获取到CPU的温度，电压等健康信息交流互助区提问求助	8	245	2026 年7 月 20 日
如何获取M.2盘的温度交流互助区提问求助	2	56	2026 年4 月 29 日
热插盘之后，bmc上识别ssd信息后温度为20度，不发送变化交流互助区提问求助	21	243	2026 年4 月 9 日
风扇&散热->传感器温度页面不显示温度数据交流互助区提问求助	7	219	2025 年6 月 30 日

如何获取内存温度问题

总结建议

推荐行动：

如何在Web界面显示内存温度

当前问题分析

解决方案步骤

1. 确认底层传感器是否可用

2. 检查传感器定义文件（SR文件）

查找内存温度传感器定义：

3. 验证SNMP MIB中的内存温度信息

建议：

4. 修复 TemperatureCelsius 异常值

解决方法：

5. Web前端显示配置

（1）后端属性存在且有效

（2）Web模板支持温度字段渲染

推荐操作流程

参考依据与支持项

支持Web显示内存温度的系统能力：

已知修复案例（来自搜索结果）

总结建议

推荐行动：

相关话题

4. 修复 `TemperatureCelsius` 异常值
