nvme盘的温度在哪赋值的

[liujie_11 (神码_刘杰)]

基于2512_LTS的openubmc版本

请问NVMe盘的TemperatureCelsius属性是在哪赋值的？

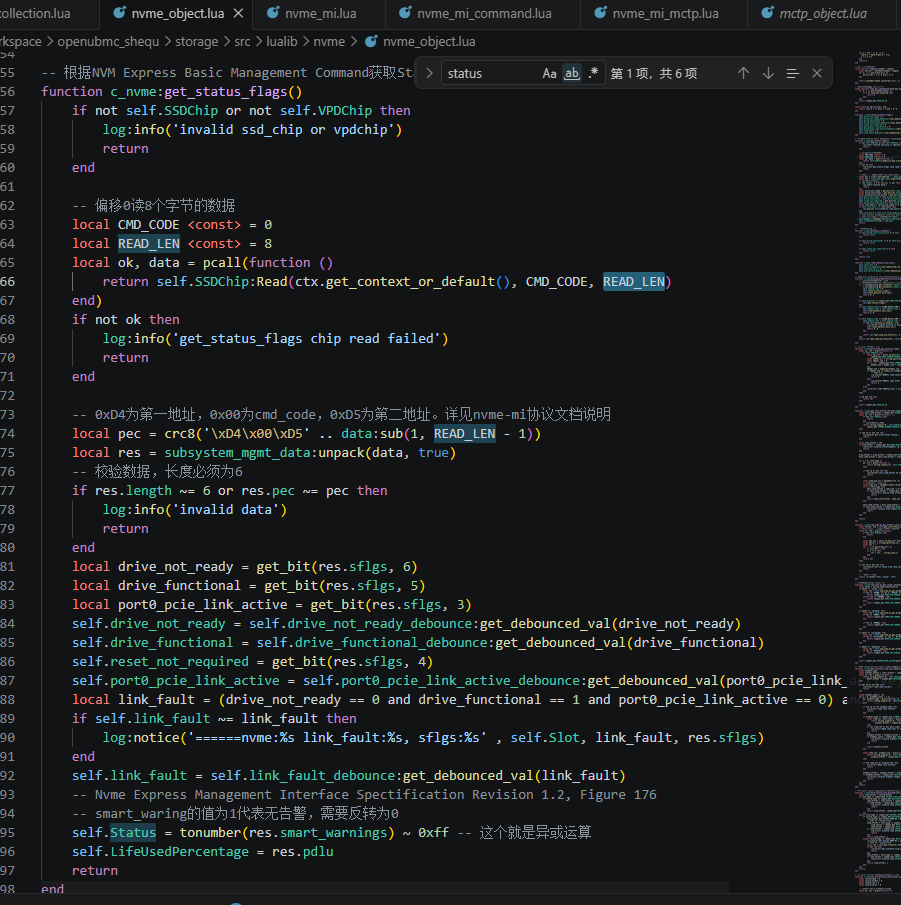

在代码里看到了从SSDChip读数据的地方，但是并没有看到将subsystem_mgmt_data.ctemp赋值给self.TemperatureCelsius的地方：

全局搜索也没找到像是的赋值的地方，请问nvme盘drive对象的self.TemperatureCelsius是在哪赋值的？

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

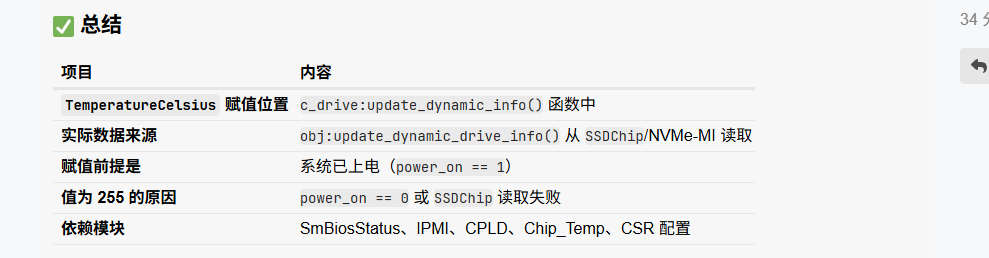

总结

项目	内容
TemperatureCelsius 赋值位置	c_drive:update_dynamic_info() 函数中
实际数据来源	obj:update_dynamic_drive_info() 从 SSDChip/NVMe-MI 读取
赋值前提是	系统已上电（power_on == 1）
值为 255 的原因	power_on == 0 或 SSDChip 读取失败
依赖模块	SmBiosStatus、IPMI、CPLD、Chip_Temp、CSR 配置

点击此处查看详细分析解答

NVMe盘TemperatureCelsius属性赋值机制分析（基于openUBMC 2512_LTS版本）

根据您提供的代码片段和上下文信息，关于 NVMe盘的TemperatureCelsius属性 赋值位置的问题，结合知识库中的内容可以给出以下完整分析。

---

核心结论

NVMe盘的 TemperatureCelsius 属性是在 c_drive:update_dynamic_info() 方法中被赋值的，具体逻辑是：

• 首先通过 obj:update_dynamic_drive_info() 获取来自硬件（如SSDChip）的原始温度数据 info.TemperatureCelsius
• 然后判断系统是否已上电（power_on == 1）
• 最终将有效的温度值 赋给 self.TemperatureCelsius

该逻辑位于管理存储设备的动态信息更新流程中，而非直接写在 get_status_flags() 这类功能函数内。

---

关键代码分析

您提到在get_status_flags()中看到读取了SSDChip的数据，但未找到对TemperatureCelsius的赋值。这是因为 TemperatureCelsius 并不是通过这条路径写入的，而是在 另一个通用驱动信息更新函数 中完成的。

c_drive:update_dynamic_info() 是关键方法

根据上下文中的文档片段（reference_id: 1），存在如下代码段：

function c_drive:update_dynamic_info(obj)
    if not obj then
        return
    end

    local info = obj:update_dynamic_drive_info()
    if not info then
        return
    end

    -- 关键判断：只有当系统已上电时，才更新 TemperatureCelsius
    if c_storageconfig.get_instance().power_on == 0 then
        self.TemperatureCelsius = common_def.INVALID_U8  -- 通常为255
    else
        self.TemperatureCelsius = info.TemperatureCelsius
    end
end

来源：Document Chunk 参考 ID 1 与 3 中的日志分析与代码截图

说明：

• info.TemperatureCelsius 来自 obj:update_dynamic_drive_info()，即 NVMe 实例（例如 c_nvme）根据协议（如 NVMe-MI）从芯片读取的实际温度。
• common_def.INVALID_U8 通常是 255，用于表示无效或无法获取的温度。
• 只有当 BMC 检测到 OS 已启动（power_on == 1）时，才会将实际温度写入 self.TemperatureCelsius。

---

数据链路路径详解

完整的 TemperatureCelsius 赋值链路如下：

1. Hardware → SSDChip
   - 实际温度数据由 NVMe SSD 提供，通过 I²C/SMBus 接口由 Chip_Temp 或 SSDChip 读取。

2. SSDChip → c_nvme:update_dynamic_drive_info()
   - 在 NVMe 设备对象（`c_nvme`）中，调用其 `update_dynamic_drive_info()` 方法。
   - 该方法使用 `GetSmartInfo` 或 NVMe-MI 协议命令读取 SMART 信息，其中包含当前温度。

3. c_nvme:update_dynamic_drive_info() → 返回 info.TemperatureCelsius
   - 解析响应数据后填充 `subsystem_mgmt_data`，最终提取出 `ctemp` 字段作为温度。

4. c_drive:update_dynamic_info() → self.TemperatureCelsius
   - 顶层 drive 对象调用 `update_dynamic_info()`，将 `info.TemperatureCelsius` 赋值给自身属性。
   - 前提：`c_storageconfig.get_instance().power_on == 1`

5. D-Bus → Web UI / Sensor Display
   - 最终该值通过 D-Bus 接口（如 `bmc.dev.NVMe.Cooling.TemperatureCelsius`）暴露给系统监控模块和前端。

---

常见问题：为何看到 TemperatureCelsius = 255？

从文档 reference_id 1 的分析可知：

只有当 c_storageconfig.get_instance().power_on == 0 时，TemperatureCelsius = 255

导致 power_on == 0 的典型原因：

1. BIOS SmBiosStatus 未正确更新

   • BMC 需等待 BIOS 上报 SmBiosStatus == 3 表示系统已启动。
   • 若此信号未上报（如 IPMI 通信异常），power_on 永远不会置为 1。

2. 带内通信问题

   • 如 smbios_write_data 数据偏移错误，导致 BMC 无法接收 OS 启动状态。

3. CPLD 版本过旧

   • 影响 SSDChip 或 Chip_Temp 通信，导致获取不到有效数据。

因此，即使 NVMe 硬盘本身有温度，只要 OS 未“声明”已启动，TemperatureCelsius 就会被强制设为 255（无效值）

---

相关关键实体和接口

组件	作用
bmc.dev.NVMe.Cooling.TemperatureCelsius	D-Bus 接口中的公开属性，Web UI 显示来源
c_nvme	Lua 类，代表一个 NVMe 设备实例，负责与硬件通信
SSDChip / Chip_Temp	指向 I²C 上用于读取 NVMe 温度的芯片对象
GetSmartInfo 方法	通过 NVMe-MI 协议获取 SMART 信息（含温度）
mdb_interface	定义模型接口，确保 TemperatureCelsius 可被 D-Bus 外部消费

---

解决方案建议

若您遇到 “NVMe盘有温度但TemperatureCelsius=255” 的问题，可按以下步骤排查：

1. 检查 SmBiosStatus 是否达到 3

   busctl get-property bcm.kepler.sm_bios /bmc/kepler/smbios SmBios SmBiosStatus


2. 确认 SSDChip 能正常通信

   call Chip_SSD_01010C0103 bmc.kepler.Chip.BlockIO Read 0 0x0b 8


3. 检查 CPLD 版本是否支持该 NVMe 背板的 I²C 映射
4. 验证 CSR 配置中的 Chip_Temp 和偏移地址是否正确

---

总结

项目	内容
TemperatureCelsius 赋值位置	c_drive:update_dynamic_info() 函数中
实际数据来源	obj:update_dynamic_drive_info() 从 SSDChip/NVMe-MI 读取
赋值前提是	系统已上电（power_on == 1）
值为 255 的原因	power_on == 0 或 SSDChip 读取失败
依赖模块	SmBiosStatus、IPMI、CPLD、Chip_Temp、CSR 配置

---

提示：get_status_flags() 主要用于读取 drive_functional、link_active 等状态位，并不包含温度赋值逻辑。温度更新是一个独立且延后的过程，需结合系统状态综合判断。

如果您希望定位该代码的具体文件路径，建议在项目中搜索：

function c_drive:update_dynamic_info

通常位于 storage 或 drive_manager 模块的 Lua 实现文件中。

[liujie_11 (神码_刘杰)]

这里说的info.TemperatureCelsius来自于c_nvme:update_dynamic_drive_info()中的dynamic_info.TemperatureCelsius，而dynamic_info.TemperatureCelsius来自于self.TemperatureCelsius，找不到self.TemperatureCelsius的赋值之处

[TuHuaNeng (长江计算_涂华能)]

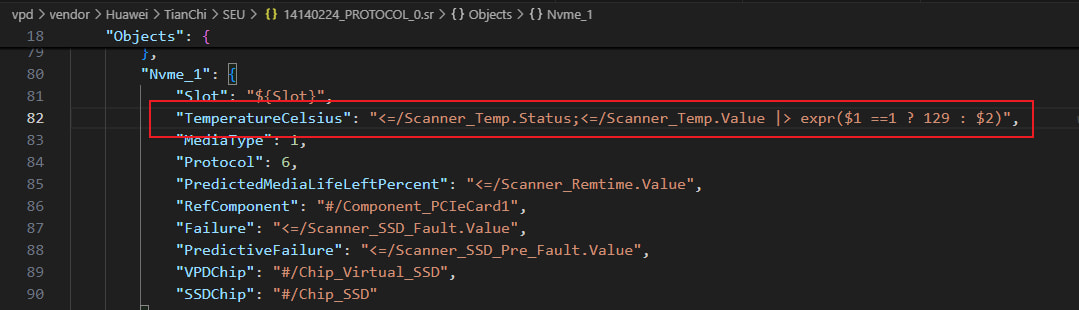

PROTOCOL sr中有配置数据源
