风扇直接插在主板上，如何控速

交流互助区
,
1

BMC的模块直接贴片在主板上，风扇的4PIN的插口也是直接在主板上。这种情况应该不存在CLU(风扇板), 只有BCU(主板)。想请教以下问题

  1. 这种方案可以利用BMC控制主板上的风扇吗？

  2. 风扇控制的SR文件需要如何写？

  3. 风扇的SR文件放置在manifest/thermal_mgmt的路径下面吗？

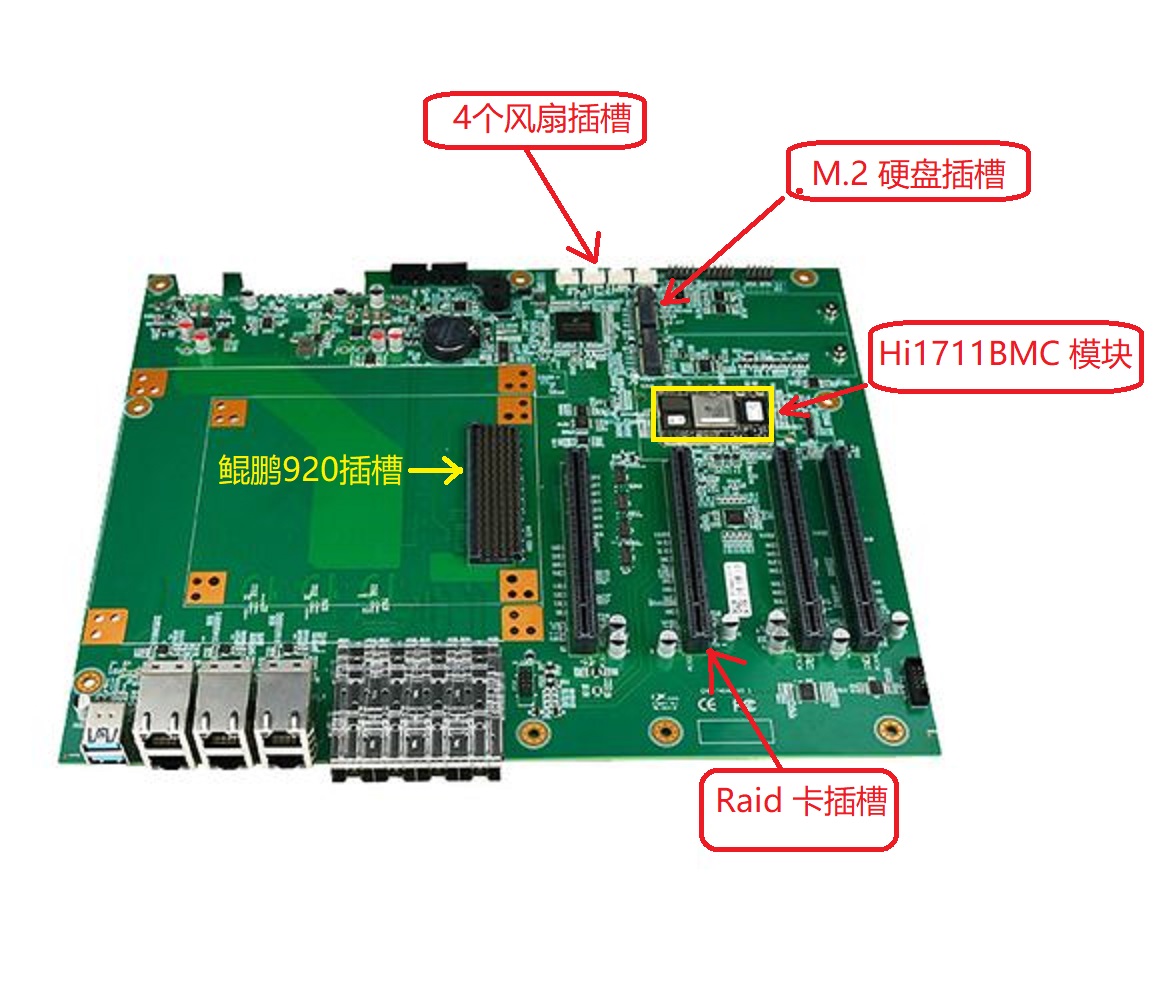

MLB
MLB1153×1000 196 KB

2

答案内容由AI生成，仅供参考：

:white_check_mark: 总结回答

问题 回答
能否用BMC控制主板上的风扇？ :white_check_mark: 可以。 只要风扇接口连接至BMC可访问的控制单元（如CPLD/PWM控制器），即可实现PWM调速与状态监控。
风扇SR文件怎么写？ 需在SR文件中包含：
• Fan 对象定义（ID、槽位、状态）
• FanType 描述型号与参数
• Scanner 读取转速
• Accessor 设置PWM
• 必要时引用 SMC 命令字
SR文件是否放在 manifest/thermal_mgmt？ :cross_mark: 否。应将SR文件放入 /opt/bmc/sr/ 目录，最好整合在 BCU的SR文件中。
点击此处查看详细分析解答

关于主板集成风扇的BMC控制与SR配置说明

根据您提供的场景描述和上下文信息，针对**风扇直接插在主板上、BMC模块为贴片式、无独立风扇板（CLU）**的情况，以下是对您问题的详细解答。

:white_check_mark: 问题一：这种方案可以利用BMC控制主板上的风扇吗？

可以，BMC完全能够控制直接焊在主板上的风扇。

理由如下：

  1. BMC具备独立的硬件监控与控制能力

    • BMC（Baseboard Management Controller）是独立于主CPU运行的嵌入式控制器，即使服务器关机或宕机，BMC仍可工作。
    • 它通过标准接口（如 I²C、GPIO、PWM、PECI/SMBus）与主板上的传感器、CPLD、风扇等外围设备通信。

  2. 风扇控制不依赖于是否使用CLU（风扇板）

    • CLU（即 Fan Board）通常用于集中管理多个风扇的场景，但并非必要组件。
    • 即使没有CLU，只要主板提供了风扇接口（如4PIN PWM风扇口），并连接到BMC可访问的 PWM控制器或CPLD芯片，BMC就可以实施控制。

  3. 已有知识支持该结论

    • 文档中多个条目表明，BMC可通过 I²C或SMC命令 与风扇进行交互（见Document Chunks #2 和 #10）。
    • Knowledge Graph 中提到：

      "BMC communicates with Fan Board for initialization, monitoring, and control of fan devices."
      这并不代表“只能通过Fan Board”控制风扇——而是说明在存在Fan Board时，BMC会与其通信。若风机直接连接BCU（基础板），则通信路径直接落在BCU上的相关控制器。

:check_mark: 结论：只要有正确的电气连接与配置机制（CSR/SR文件），BMC完全可以控制主板上的风扇。

:white_check_mark: 问题二：风扇控制的SR文件需要如何写？

SR（System Resource）文件用于描述硬件拓扑和配置信息，包括风扇的存在性、PWM控制方式、状态读取方法等。

以下是适用于您当前无CLU、仅有BCU + 直连风扇的SR配置要点与模板建议。

:wrench: SR文件核心要素（Fan Control部分）

{
  // 1. 定义PWM控制芯片（假设PWM由CPLD或独立IC实现）
  "Chip_Fan_PWM": {
    "OffsetWidth": 4,
    "AddrWidth": 4,
    "Address": 96
  },

  // 2. 定义风扇对象及其属性
  "Fan_1": {
    "FanId": 1,
    "Slot": 1,
    "FrontPresence": "<=/Scanner_Fan1_Presence.Value",  // 检测风扇是否插入
    "FrontSpeed": "<=/Scanner_Fan1_FSpeed.Value",       // 获取前转子转速
    "HardwarePWM": "#/Accessor_Fan1_PWM.Value",         // 实际占空比
    "SystemId": 1,
    "MaxSupportedPWM": 255,
    "IdentifySpeedLevel": 35,
    "PowerGood": "<=/Scanner_PowerGood.Value"
  },

  // 3. 风扇型号识别（用于兼容不同风扇）
  "FanType_1": {
    "Name": "8038+",
    "Index": 1,
    "IsTwins": false,
    "FrontMaxSpeed": 15000,
    "IdentifyRangeLow": 3230,
    "IdentifyRangeHigh": 4750,
    "PartNumber": "02314BLG",
    "BOM": "BOM32030275",
    "SystemId": 1
  },

  // 4. Scanner：用于获取风扇转速（来自硬件上报）
  "Scanner_Fan1_FSpeed": {
    "Resource": "/Chip/CPLD",
    "Offset": 0x10,
    "Width": 2,
    "Interval": 5000,
    "Debounce": "#/Debounce_Default"
  },

  // 5. Accessor：用于设置PWM输出（下发控制指令）
  "Accessor_Fan1_PWM": {
    "Resource": "/Chip/CPLD",
    "Offset": 0x20,
    "Width": 1,
    "Operation": "Write"
  }
}

:pushpin: 配置说明：

组件 说明
Chip_Fan_PWM 若风扇由CPLD统一管理，定义其寄存器地址
Scanner BMC轮询读取风扇真实转速（RPM）
Accessor BMC写入PWM值（占空比）以调节速度
FanType 描述风扇物理参数，用于识别与匹配
Debounce 防抖配置，防止误判插拔状态

:light_bulb: 提示：若您使用的Hi1711 BMC 支持 SMC命令字 控制风扇（如文档#2、#7所述），应将Accessors配置为调用SMC命令，例如：

"SetPWMCmd": 402657792  // 示例SMC命令

:white_check_mark: 问题三：风扇的SR文件放置在 manifest/thermal_mgmt 的路径下面吗？

:cross_mark: 不推荐。

正确的做法是：

将风扇相关的SR文件放在 /opt/bmc/sr/ 目录下，按硬件对象组织命名，不要放在 manifest/thermal_mgmt 下。

正确路径结构如下：

/opt/bmc/sr/
├── 14100513_00000001020302024339.sr     ← 主板（BCU）SR文件（含风扇定义）
├── FanBoard_CLU.sr                     ← 如果有风扇板才单独拆分
└── ...

:warning: 为什么不应放 manifest/thermal_mgmt/？

  • manifest/thermal_mgmt/ 是 thermal_mgmt服务的部署配置目录，用于声明服务启动参数、依赖项等。
  • SR文件属于硬件资源配置，应由BMC启动时自动加载（通过Connector探测拓扑），不应手动放入服务目录。

:white_check_mark: 推荐做法：

  1. 将风扇配置集成进 BCU的SR文件（因为风扇属于主板的组成部分）；
  2. 在主板SR文件中定义Connector：
    "Connector_Fan_1": {
  "Type": "Fan",
  "Position": 1,
  "Presence": 1,
  "Buses": ["I2c_1"],
  "IdentifyMode": 2,
  "SystemId": "${SystemId}"
}
  3. BMC系统在启动时会解析该SR文件，并初始化风扇控制逻辑。

:white_check_mark: 补充建议（适用于您的硬件架构）

:framed_picture: 图中可见组件分析：

组件 是否影响风扇控制
Hi1711BMC 模块 :check_mark: 是控制核心
鲲鹏920插槽 ✘ 不参与，但提供CPU温度反馈给BMC
M.2、RAID卡 ✘ 不直接影响，但会作为温控输入源
4个风扇插槽 :check_mark: 全部需纳入CSR/SR定义

:bullseye: 控制逻辑建议：

  1. BMC → CPLD/I²C → PWM 控制各风扇
  2. 温度采样来源：
    • CPU温度（通过PMBus/PECI）
    • 系统环境温度（板载传感器）
    • NVMe/M.2 温度（可选）
  3. 动态响应策略：
    • 使用 SmartCoolingMode（如 EnergySaving, HighPerformance）
    • 调用 CoolingConfig 或 AirCoolingConfig 配置曲线
    • 可配置 SmartCoolingTargetTemperatureCelsius = [48, 45, 51]

:white_check_mark: 总结回答

问题 回答
能否用BMC控制主板上的风扇？ :white_check_mark: 可以。 只要风扇接口连接至BMC可访问的控制单元（如CPLD/PWM控制器），即可实现PWM调速与状态监控。
风扇SR文件怎么写？ 需在SR文件中包含：
• Fan 对象定义（ID、槽位、状态）
• FanType 描述型号与参数
• Scanner 读取转速
• Accessor 设置PWM
• 必要时引用 SMC 命令字
SR文件是否放在 manifest/thermal_mgmt？ :cross_mark: 否。应将SR文件放入 /opt/bmc/sr/ 目录，最好整合在 BCU的SR文件中。

:pushpin: 最终建议：
开发阶段可使用 BMC Studio 工具辅助生成和校验SR文件，确保语法正确、路径一致、命令匹配。测试时可通过以下命令验证风扇控制：

# 设置风扇PWM为50%
busctl --user call bmc.kepler.thermal_mgmt \
       /bmc/kepler/Systems/1/Thermal/Fans \
       bmc.kepler.Systems.Fans SetPWM \
       a{ss}ad 0 4 50 50 50 50

如需多风扇差异化控制，请确保各 SetPWMCmd 不冲突（参见搜索结果#10的“覆盖问题”）。

3

能支持smc命令读取配置风扇转速就可以，配置可以配到对应的BCU上

1 个赞
4

整机项目里 EXU 是指扩展板，BCU 是指计算板；
模组项目里 可以把整个主板/载板 认为是EXU，把鲲鹏920模组板/核心板 认为是BCU；

一般bmc不直接控制风扇，通过smc命令和载板cpld交互；

5

感谢超哥

6

问题已解决的话，还请标记下解决答案呢

7

还没有解决，只是咨询一下，正在研究

8

好的，后续再有问题欢迎继续回复
