riser加载失败，对应Hisport总线的Eeprom对象没有生成

[huamouwei]

// 此模板仅供参考，如果不适用可以修改

问题描述

[在这里详细描述您遇到的问题]

环境信息

• 操作系统：[如 Ubuntu 24.04]

• 软件版本：[如 OpenUBMC2509]

• 硬件配置：[如 CPU、内存等] S920X，BC83PRUO * 2

重现步骤

1. AC重启，检查riser加载，（高）概率出现riser未加载

2. 查看告警： 60 |2026-02-27 09:40:55 |Minor |0x1A000055 |Asserted |Failed to access the Self-description Record of CpuBoard1 RiserCard2 (SN:2106411792FSQC004814).
   59 |2026-02-27 09:30:55 |Minor |0x1A000055 |Asserted |Failed to access the Self-description Record of CpuBoard1 RiserCard1 (SN:2106411792FSQC004814).

期望结果

[您希望实现什么]

riser正常加载

实际结果

[实际发生了什么，包含错误信息]

框架日志打印

2026-02-27 09:40:55.873342 hwdiscovery ERROR: hwcomponent.lua(185): position: 01010109, get component sr failed, error: read eeprom header failed, err: Device access failed, org.freedesktop.DBus.Error.UnknownObject: Unknown object path /bmc/kepler/Chip/Eeprom/Eeprom_3_9_010101, status: 1, count: 1

资源树无Eeprom_3_9_010101对象

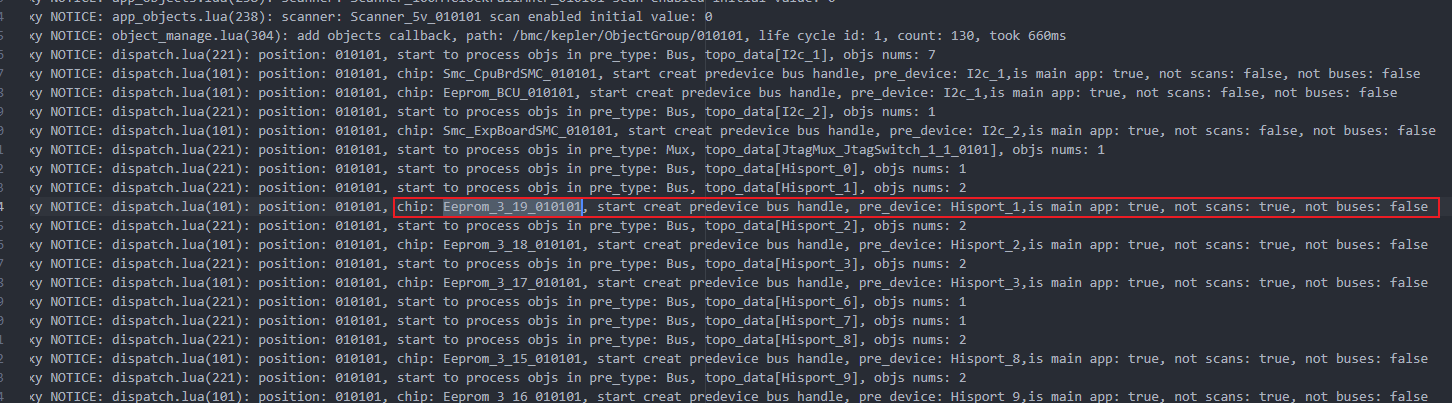

正常加载的总线会有相关打印

异常的hisport_12和hisport_18无相关打印

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

AC重启，有概率恢复

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结

项目	内容
问题本质	Riser卡加载失败，因Hisport_18总线上的EEPROM无法访问
直接原因	EEPROM未生成 → CSR无法读取 → 自描述记录缺失 → 加载失败
可能原因	① I2C通道未正确切换到BMC侧 ② 物理连接不良 ③ CSR配置错误（Address/BUS） ④ 上电时序或总线初始化异常
推荐解决顺序	1. 使用mdbctl命令检查并切换通道状态 2. 重新插拔Riser卡 3. 核查CSR中Eeprom配置 4. 抓取逻辑分析仪波形确认通信

最终建议：优先执行 通道状态检测与强制切换操作，若可稳定复现，则应在系统启动流程中加入通道状态预检与自恢复逻辑，从根本上规避此问题。

点击此处查看详细分析解答

Riser加载失败问题分析与解决方案（对应Hisport总线Eeprom未生成）

问题描述

在S920X设备上，使用BC83PRUO型号的Riser卡时，出现Riser卡加载失败的问题。具体表现为：

• AC重启后，有一定概率无法正常加载Riser卡。
• 系统产生如下告警：

  Failed to access the Self-description Record of CpuBoard1 RiserCard2
  Failed to access the Self-description Record of CpuBoard1 RiserCard1


• 框架日志报错：

  hwcomponent.lua(185): position: 01010109, get component sr failed, error: read eeprom header failed, err: Device access failed, org.freedesktop.DBus.Error.UnknownObject: Unknown object path /bmc/kepler/Chip/Eeprom/Eeprom_3_9_010101


• 关键现象：Hisport_18总线上没有生成对应的Eeprom对象（如Eeprom_IEU_01010103），且Hisport_12和Hisport_18无芯片初始化相关日志打印。

---

根本原因分析

1. Eeprom访问失败导致自描述文件(CSR)无法读取

根据日志错误 read eeprom header failed, err: Device access failed 和知识图谱信息：

实体： Eeprom
描述： EEPROM用于存储Riser卡的硬件自描述文件(CSR)。若EEPROM访问失败，则系统无法读取CSR，导致Riser卡无法被识别和加载。

关系： Eeprom → Riser Card：Riser卡上的EEPROM存储关键数据，其访问失败将导致卡片无法被系统识别。

这表明问题的核心是 Hisport_18总线上的EEPROM器件未能被正确识别或访问。

---

2. 硬件链路不稳定导致EEPROM访问超时或失败

从文档块 #1（解决方案）中提到：

“能升级成功，证明升级包正确且硬件无故障，怀疑是一开始硬件链路不稳定导致写入eeprom头失败”

根因分析指出：

• I2C/Hisport通道的状态管理存在问题。
• 在特定版本组合下（新旧BMC/MCU混合），由于I2C通道默认状态不匹配，BMC尝试访问EEPROM时未正确切换通道，导致访问失败。

尽管该案例针对升级场景，但其根本原因（通道配置错误导致EEPROM访问失败）与本问题高度相关。

---

3. 物理或电气层面问题导致通信异常

• Hisport_18总线为空，而其他Hisport总线正常挂载了芯片，说明该路总线的物理连接或电气信号存在问题。
• 可能原因包括：
  • Riser卡接触不良或金手指脏污。
  • 背板上的Hisport_18线路存在虚焊或阻抗异常。
  • 上电时序问题导致MCU/BMC未及时初始化总线控制器。

---

排查与解决方案

方案一：检查并确认Hisport总线通道状态

参考文档块 #1 中的诊断命令，查询MCU控制的I2C通道切换状态：

# 查询Hisport_18对应通道状态
mdbctl call Chip_MCU1_01010103 bmc.kepler.Chip.BlockIO ComboWriteRead \
0 0x20 0x0e 0x0c 0x80 0x00 0x02 0x02 0x00 0x00 0x00 0x00 0x01 0x00 0x00 0x00 0x59 0x21 40

• 如果返回值显示通道不在BMC侧（状态 ≠ 1），需手动切换：

  # 强制设置通道到BMC侧
  mdbctl call Chip_MCU1_01010103 bmc.kepler.Chip.BlockIO ComboWriteRead \
  0 0x20 0x0f 0x0d 0x80 0x00 0x01 0x02 0x00 0x00 0x00 0x00 0x01 0x00 0x00 0x00 0x01 0x4b 0x21 40


注意： 若未AC环境必现，则基本可判定为通道状态未正确初始化。

---

方案二：检查Riser卡物理安装与连接

1. 重新插拔Riser卡，确保完全插入，金手指无氧化。
2. 清理插槽与金手指，使用无水酒精棉片擦拭。
3. 更换Riser卡位置测试，确认是否为固定插槽故障。
4. 检查主板/背板上 Hisport_18 引脚是否有短路或虚焊。

---

方案三：验证EEPROM配置是否正确

检查CSR文件中对 Eeprom_IEU 的配置是否正确，重点关注：

属性名	必须配置项
Address	必须为 0xAE（标准EEPROM读写地址）
Bus	必须绑定为 Hisport_18
AddrWidth / OffsetWidth	地址宽度配置错误会导致读写异常

示例配置片段（应出现在CSR中）：

"Eeprom_IEU_01010103": {
  "Address": 174,     // 0xAE
  "AddrWidth": 1,
  "OffsetWidth": 2,
  "Bus": "Hisport_18"
}

参考文档：《BMC Studio板卡适配指南》明确指出 Eeprom对象最重要的属性是Address，需由硬件开发者确认。

---

方案四：添加延迟或重试机制（临时规避）

若问题为上电初期通信不稳定，可在系统启动脚本中增加对Hisport_18的探测重试逻辑：

-- 示例：尝试多次读取EEPROM头
for i = 1, 5 do
    local ok, data = pcall(eeprom_read, "/bmc/kepler/Chip/Eeprom/Eeprom_IEU_01010103", 0, 8)
    if ok then
        log.info("EEPROM read success on attempt " .. i)
        break
    else
        log.warning("EEPROM read failed, retrying...")
        sleep(200) -- 毫秒
    end
end

---

相关日志分析建议

1. 查找hwproxy错误日志：

   grep "Hisport_18" /var/log/hwproxy.log


   查看是否存在：

   • ioctl(HISPORT_CMD_READ) failed
   • Device access failed
   • Unknown error 290

2. 确认资源树加载情况：

   busctl --user tree bmc.kepler.hwproxy | grep Hisport_18


   正常应显示挂载了 Eeprom_IEU_01010103。

3. 检查LoadStatus属性：

   busctl get-property bmc.kepler.hwdiscovery /bmc/kepler/Connector/Connector_A1a \
   bmc.kepler.Connector LoadStatus


   • LoadStatus = 1 表示 设备访问失败（见KG实体1: Device Access Failure）。

---

总结

项目	内容
问题本质	Riser卡加载失败，因Hisport_18总线上的EEPROM无法访问
直接原因	EEPROM未生成 → CSR无法读取 → 自描述记录缺失 → 加载失败
可能原因	① I2C通道未正确切换到BMC侧 ② 物理连接不良 ③ CSR配置错误（Address/BUS） ④ 上电时序或总线初始化异常
推荐解决顺序	1. 使用mdbctl命令检查并切换通道状态 2. 重新插拔Riser卡 3. 核查CSR中Eeprom配置 4. 抓取逻辑分析仪波形确认通信

最终建议：优先执行 通道状态检测与强制切换操作，若可稳定复现，则应在系统启动流程中加入通道状态预检与自恢复逻辑，从根本上规避此问题。

[lishuol (李硕来)]

建议直接抓信号吧，看着就像是链路不通

[huamouwei]

客户现场出现的，测试环境没有复现

[huangzhiyu]

01010109这个层级对应的csr版本号是3.0还是5.0

[huamouwei]

@huangzhiyu

01010109

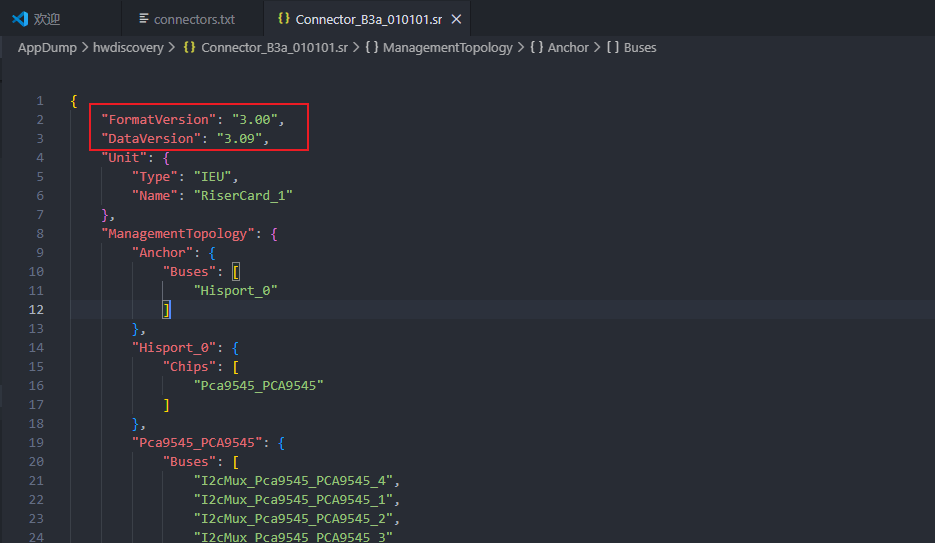

AC重启有概率恢复，看恢复后的日志，AppDump\hwdiscovery下对应的文件是Connector_B3a_010101.sr，应该是加载了内置的csr，版本是3.00

[huangzhiyu]

有完整的一键收集日志可以发到 huangzhiyu12@h-partners.com

[KunLun_jiangyaokun (Jiangyaokun)]

这个问题后续有定位到根因嘛？或者有怀疑的地方吗？

[huamouwei]

没有，邮件传到PAE就没声音了

[huangzhiyu]

从你发的图看，topo里是有Eeprom_3_9_010101对象，在Hisport12下，你是不是没在出问题的时候收日志。
从你说的正常总线的来看，你框起来的部分是Eeprom_3_19_010101，没打印不一定是没生成，可能是01010119对应的硬件就没有在位

[huamouwei]

dump_info.doc (9.6 MB)

后缀改成zip解压，麻烦帮忙看看

[huangzhiyu]

你发的和你截的是一样的，从日志上看是有Eeprom_3_9_010101，日志不是在出问题的时候收集的吧

[huamouwei]

scanner和smc_dfx能看到在位信号，AC概率恢复

[huangzhiyu]

不不不，我的意思是，你发的日志里是存在Eeprom对象的，你确定是出问题后就收下来吗，没有重启或者别的什么操作？

[huangliang]

这个问题有进展了吗？
