社区26.03版本CPU板页签的Krun和CCA固件信息如何获取？

OYYG · 2026 年5 月 12 日 11:04

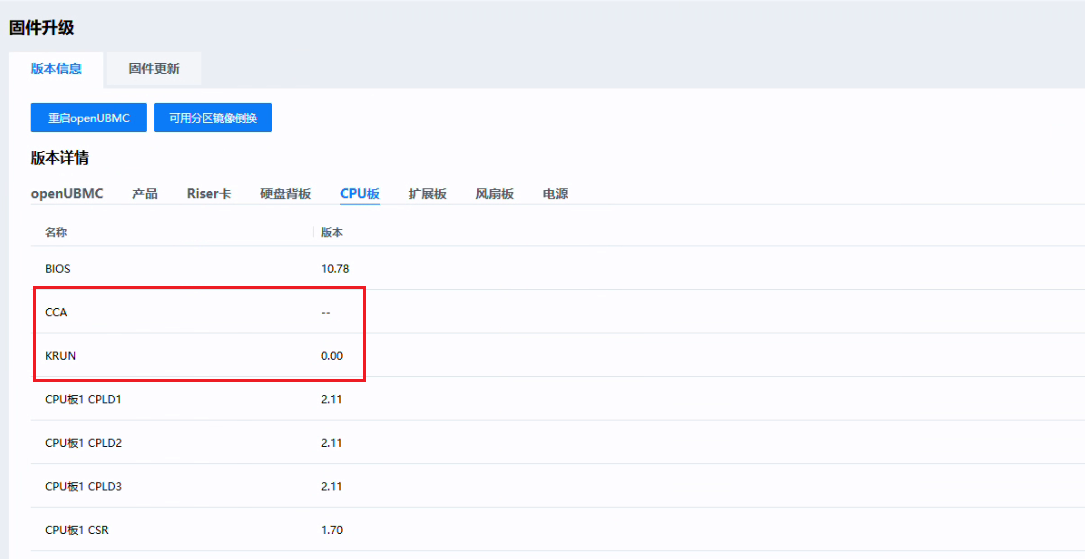

使用社区26.03版本，在固件升级——>版本信息页面——>CPU页签新增了CCA和KRUN版本信息，但显示的版本信息显示默认值，如图。

CPU板页签添加CCA和KRUN版本信息在社区已经通过评审。
【已评审】WEB首页和固件升级页面新增CCA版本信息
【已评审】新增私有对象，新增ComponentType，支持升级Krun固件
请问CCA与KRUN的版本信息也是需要制作HPM包升级后才能显示对应版本信息吗？如果是CCA和KRUN的固件该怎么制作？

ubmc_assistant · 2026 年5 月 12 日 11:07

答案内容由AI生成，仅供参考：

总结

问题	回答
为何 Krun 和 CCA 显示默认值？	因未执行对应固件升级，系统未获取真实版本
需要制作 HPM 包吗？	是，必须通过 HPM 包升级 Krun 和 RMM 固件
如何制作 HPM 包？	使用 `hpmimage` 或 `bingo hpm_signer`，指定正确 ComponentID 和签名
签名有何要求？	必须使用与当前 openUBMC 一致的证书签名，否则校验失败
升级后是否自动显示？	是，升级成功后版本信息会自动注册并更新到 Web 界面

结论：当前显示为默认值是正常的。只有完成 Krun 和 CCA（RMM）固件的 HPM 包升级后，版本信息才会真实更新。

点击此处查看详细分析解答

社区26.03版本CPU板页签中Krun与CCA固件信息的获取方式说明

根据您提供的问题，您正在使用 openUBMC 社区版 26.03 版本，在“固件升级 → 版本信息 → CPU板”页签中已新增了 Krun 和 CCA 的版本信息显示字段，但当前显示为默认值（如 KRUN: 0.00，CCA: --），未正确显示实际版本号。以下将从信息来源机制、显示原理、固件获取方式、HPM包制作要求等方面进行详细解答。

一、Krun 与 CCA 固件版本信息的显示原理

1. 版本信息的来源

在 openUBMC 系统中，CPU板页签显示的版本信息（包括 BIOS、CPLD、CSR、Krun、CCA 等）来源于系统的 固件库存管理（Firmware Inventory），具体机制如下：

版本信息由固件升级框架统一管理，通过 D-Bus 接口或 Redfish API 暴露。
当某项固件（如 Krun、RMM/CCA）被成功升级并激活后，其版本信息会被注册到系统固件库存中，最终反映在 Web 界面。
若未进行过对应固件升级操作或固件未上报版本号，则界面显示为 默认值或空值。

当前显示 KRUN: 0.00 和 CCA: -- 表明：系统已支持该字段展示，但尚未成功更新或读取到真实的固件版本。

二、Krun 固件版本信息获取方式

1. Krun 是什么？

Krun 是鲲鹏平台下运行在独立 MCU/CPLD 上的固件模块，用于支持可信计算、安全启动、加解密加速等高级安全功能。
在 openUBMC 中，Krun 作为独立固件组件进行管理。

2. 如何获取并显示 Krun 版本？

必须通过 HPM 格式的固件包 对 Krun 进行升级。
升级成功后，Krun 固件会通过 SPI Flash 上报其版本号至 BMC。
系统通过 KrunFirmware 类（CSR 配置）获取并上报版本信息。

关键路径：

HPM包 → 升级Krun固件 → 激活运行 → 上报版本号 → openUBMC读取版本 → Web界面显示

3. 是否需要制作 HPM 包？

是的，必须制作或获取正确的 Krun HPM 包才能显示版本。

制作与升级流程如下：

步骤	操作
	获取 Krun 固件原始镜像（`.bin` 或 `.img`）
	使用社区工具（如 `hpmimage`, `bingo hpm_signer`）将其打包为 `.hpm` 格式
	重新签名：使用开发者自己的证书对 HPM 包进行签名（确保与 openUBMC 当前信任链一致）
	通过 Web 或命令行执行升级：`ipmcset -d upgrade -v /tmp/krun.hpm`
	升级完成后，系统自动读取版本并刷新界面

注意：若使用华为官方签名的 Krun HPM 包，openUBMC（社区版）会因签名不匹配而拒绝升级，导致无法更新版本信息。

三、CCA 固件版本信息获取方式

1. CCA 是什么？

CCA（Confidential Compute Architecture）是 ARMv9 架构下的机密计算架构。
其核心组件是 RMM（Realm Management Monitor），运行在安全隔离环境中，用于管理虚拟机的加密执行。

2. CCA/RMM 固件的作用

RMM 是 CCA 的底层固件，类似于安全监控器。
在 openUBMC 中，BMC 负责管理 RMM 固件的升级与版本查询。

3. 版本信息如何获取？

参照已评审文档：【支持RMM固件升级，新增ComponentIDEx】
RMM 固件升级使用 ComponentID = 0x02，ComponentIDEx = 0x02000085
升级成功后，BMC 从对应分区读取版本号，并填入 Web 界面的 CCA 字段

因此：

不升级 RMM 固件 → Web 显示为空或默认值
成功升级 RMM 固件 → 版本号自动更新

4. 如何制作 CCA/RMM 的 HPM 包？

制作步骤：

步骤	说明
	获取 RMM 固件镜像（通常由 SoC 厂商提供，如 `.elf` 或 `.bin`）
	构建 HPM 包时，在配置文件中声明：

ComponentID: 0x02
ComponentIDEx: 0x02000085
FirmwareType: "RMM"

推荐工具链：openUBMC SDK 中的 bingo 工具集（支持构建、签名、验证）

四、为什么默认显示“0.00”或“–”？

固件类型	默认值	原因
Krun	`0.00`	CSR 配置中定义了默认值；未升级则不上报真实版本
CCA/RMM	`--`	固件未升级或不存在，库存中无记录

这属于 正常现象，并非 Bug。只有当对应固件成功升级并激活后，系统才会获取真实版本。

五、解决方案建议

目标：让 CPU 板页签正确显示 Krun 和 CCA 版本

【解决步骤】

确认是否已有 Krun 和 RMM 固件镜像
- 联系硬件厂商或 SoC 提供方获取原始镜像

制作签名 HPM 包

# 示例：使用 bingo 工具
bingo hpm_signer --input krun_original.bin --output krun_signed.hpm \
                --compid 0x02 --subcompid 0x84 --sign-cert my_cert.pem

上传并执行升级

sftp> put krun_signed.hpm /tmp/
ssh> ipmcset -d upgrade -v /tmp/krun_signed.hpm

重启或等待激活完成
- Krun/RMM 固件可能需要冷重启或特定信号触发激活
刷新 Web 页面
- 查看“版本信息”是否更新

六、相关参考资料

文档标题	链接/说明
【已评审】WEB首页和固件升级页面新增CCA版本信息	社区已通过，支持 CCA 信息展示
【已评审】支持RMM固件升级，新增ComponentIDEx	定义 RMM 的 ComponentIDEx 为 `0x02000085`
自签名CA创建以及HPM签名指导	自签名CA创建以及HPM签名指导
openUBMC2603 版本兼容性问题	文档 ID 7 提到该版本存在配置依赖问题
bingo 工具使用指南	用于构建、签名、验证 HPM 包

总结

问题	回答
为何 Krun 和 CCA 显示默认值？	因未执行对应固件升级，系统未获取真实版本
需要制作 HPM 包吗？	是，必须通过 HPM 包升级 Krun 和 RMM 固件
如何制作 HPM 包？	使用 `hpmimage` 或 `bingo hpm_signer`，指定正确 ComponentID 和签名
签名有何要求？	必须使用与当前 openUBMC 一致的证书签名，否则校验失败
升级后是否自动显示？	是，升级成功后版本信息会自动注册并更新到 Web 界面

建议操作顺序：

获取 Krun/RMM 固件 → 制作签名 HPM → 升级 → 重启 → 查看版本

如仍有问题，可提供日志：

journalctl -u bmc.kepler.firmware_mgmt

用于定位升级失败原因（如签名错误、ComponentID 不匹配等）。
