带外执行ipmitool恢复BIOS出厂配置失败

[baode_liangbing]

问题描述

在BIOS中修改了一些配置，然后在带外执行ipmitool -I lanplus -H 192.168.43.49 -U Administrator -P Admin@9000 -C 17 chassis bootdev none clear-cmos=yes

接着执行ipmitool -I lanplus -H 192.168.43.49 -U Administrator -P Admin@9000 -C 17 chassis power reset

重新进入BIOS，发现修改的配置没有清除。

环境信息

基于2512LTS

~ ~ $ ipmcget -d version
------------------- openUBMC INFO -------------------
IPMC CPU: Hi1711
IPMI Version: 2.0
Active openUBMC Version: 1.04.16
Active openUBMC Build: 01
Active openUBMC Built: 16:11:44 May 7 2026
Backup openUBMC Version: 1.04.16
Available openUBMC Version: 1.04.16
Available openUBMC Build: 01
Active Uboot Version: 21.3.10.1 (09:53:00 Dec 30 2025)
Backup Uboot Version: 21.3.10.1 (09:53:00 Dec 30 2025)
Active Secure Bootloader Version: 21.3.10.1 (09:51:37 Dec 30 2025)
Backup Secure Bootloader Version: 21.3.10.1 (09:51:37 Dec 30 2025)
Active Secure Firmware Version: 21.3.10.1 (09:51:38 Dec 30 2025)
Backup Secure Firmware Version: 21.3.10.1 (09:51:38 Dec 30 2025)
Active BMCSDK Version: 5.12.00.01
----------------- Product INFO -----------------
Product ID: 0x0000
Product Name: Atlas 800I A3
Product Unique ID: 0x000000010302BF02
Active BIOS Version: (U75)09.04.01.02.00
Backup BIOS Version: 09.04.01.02.00

重现步骤

见问题描述

期望结果

能成功将BIOS恢复出厂配置

实际结果

BIOS不能恢复出厂配置

尝试过的解决方案

无

分析结论

无

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结与建议

项目	内容
推荐操作	使用 ipmcset -d ResetSetupConfig 替代 ipmitool clear-cmos=yes
必须步骤	重置配置后，执行 完整电源循环（Power Cycle）或 Reset
验证方式	重启后进入 BIOS Setup，确认配置已恢复默认
注意事项	clear-cmos=yes 在部分平台不可靠，建议以 BMC 原生命令为准
长期建议	升级至支持完整 Redfish ResetBios 操作的新版本 BMC 固件

点击此处查看详细分析解答

关于带外执行 ipmitool 无法恢复 BIOS 出厂配置的问题分析与解决方案

根据您提供的问题描述、环境信息和操作流程，经过对相关知识库（Knowledge Graph 和 Document Chunks）的综合分析，现将问题的根本原因、技术背景及正确解决方案总结如下。

---

问题概要

• 操作目标：通过带外（Out-of-Band）方式使用 ipmitool 清除 CMOS 并恢复 BIOS 出厂默认配置。
• 执行命令：

  ipmitool -I lanplus -H 192.168.43.49 -U Administrator -P Admin@9000 -C 17 chassis bootdev none clear-cmos=yes
  ipmitool -I lanplus -H 192.168.43.49 -U Administrator -P Admin@9000 -C 17 chassis power reset


• 预期结果：BIOS 配置被清除，恢复为出厂默认设置。
• 实际结果：重启进入 BIOS 后，原有配置仍存在，未成功清除 CMOS。

---

根本原因分析

命令参数 clear-cmos=yes 的作用机制

尽管 ipmitool chassis bootdev 支持 clear-cmos 参数，但它的实际行为仅设置一个标志位（flag），通知系统在下一次启动时由 BIOS 自行执行 CMOS 清除动作。这依赖于以下两个关键条件：

1. BIOS 必须主动查询 BMC 中的 CMOS 状态标志（ResetCmos）
2. BIOS 收到标志后，必须实现对应的清除逻辑

然而，在当前环境中（基于 openUBMC 2512 LTS + Atlas 800I A3 平台）：

clear-cmos=yes 所设置的标志未被 BIOS 正确识别或处理，导致 CMOS 清除请求被忽略。

此问题的根本在于 BMC 与 BIOS 之间的交互协议支持不完整或未启用。

---

解决方案：通过 BMC 接口主动触发 BIOS 配置重置

由于 ipmitool 的 clear-cmos=yes 在此平台无效，需采用 更底层、更可靠的 BMC 控制接口 来强制重置 BIOS 配置。

推荐方法一：使用 ipmcset 命令触发 ResetSetupConfig

ipmcset -t bios -d resetsystemconfig

或等效命令：

ipmcset -d ResetSetupConfig

功能说明：

• 该命令会调用 BMC 框架中的 ResetSetupConfig 方法，明确向 BIOS 发送“清除配置”指令。
• 根据知识库描述，ResetSetupConfig 是 Bmc Kepler Systems Bios 接口中用于清除 BIOS setup 配置的标准方法。
• 此操作会影响 BIOS 的 currentValue.json 配置文件，使其恢复默认值。

操作步骤：

1. 执行重置命令：

   ipmcset -d ResetSetupConfig


2. 重启服务器：

   ipmitool -I lanplus -H 192.168.43.49 -U Administrator -P Admin@9000 chassis power reset


3. 进入 BIOS 检查，确认配置已恢复为默认。

---

推荐方法二：通过 Redfish API 调用 ResetBios Action

适用于支持 Redfish 的 openUBMC 版本。

请求示例：

POST /redfish/v1/Systems/system/Bios/Actions/Bios.ResetBios/

{
  "Action": "ResetBios"
}

依据知识图谱：Action 与 ResetBios 存在关联关系，ResetBios 是一个可配置的动作，用于重置 BIOS 设置。

执行后同样需重启系统使更改生效。

---

推荐方法三：恢复 BMC 出厂设置（间接影响 BIOS）

某些情况下，恢复 BMC 出厂设置也会联动清理 BIOS 配置（尤其是当 BIOS 配置依赖于 BMC 下发时）。

ipmcset -d restoretodefault

或通过 IPMI RAW 命令（若支持）：

ipmitool raw 0x06 0x02

注意：此操作会清除所有 BMC 配置（网络、用户、日志等），请谨慎使用。

---

技术背景补充

BIOS-BMC 配置同步机制

• BIOS 配置可通过 BMC 下发（如 setting.json、currentValue.json 文件管理）。
• ResetCmos 是一个字符串型字段，取值 "0" 表示未清除，"1" 表示已发出清除命令。
• BMC 中存在 Accessor_CMOS 对象用于关联硬件寄存器，实现清除 CMOS 的底层操作。
• 若此关联缺失或驱动不支持，则 clear-cmos=yes 无法生效。

来自文档支持的证据

来自 Search Result ID 3（CSR配置字典之Bios类）：

"ResetCmos": {
  "description": "清除bios配置0：未下发清除bios配置1：已下发清除bios配置",
  "type": "String",
  "values": ["0", "1"]
}

来自 Search Result ID 2：

bios组件负责系统BIOS管理，包括：BIOS配置、证书、BIOS固件升级、PFR等。

---

验证建议

1. 执行 ipmcset -d ResetSetupConfig 后，检查 BMC 日志：

   journalctl -u bios-config-service


2. 查看是否记录了“清除 BIOS 配置”或“CMOS reset triggered”相关事件。
3. 确认 /tmp/bios/currentValue.json 文件内容是否已重置为默认。

---

为何 ipmitool chassis bootdev none clear-cmos=yes 无效？

原因	说明
平台兼容性问题	该功能依赖 BIOS 实现，而当前 BIOS 版本 (U75)09.04.01.02.00 可能未轮询或忽略 BMC 设置的 clear-cmos 标志。
BMC 未正确传递状态	BMC 可能设置标志失败，或标志存储位置与 BIOS 读取位置不一致。
时机问题	BIOS 在早期启动阶段尝试读取标志时，BMC 尚未准备好提供该数据。

---

总结与建议

项目	内容
推荐操作	使用 ipmcset -d ResetSetupConfig 替代 ipmitool clear-cmos=yes
必须步骤	重置配置后，执行 完整电源循环（Power Cycle）或 Reset
验证方式	重启后进入 BIOS Setup，确认配置已恢复默认
注意事项	clear-cmos=yes 在部分平台不可靠，建议以 BMC 原生命令为准
长期建议	升级至支持完整 Redfish ResetBios 操作的新版本 BMC 固件

---

如需进一步排查，建议收集以下信息：

• BMC 的 app.log 日志片段（执行 ResetSetupConfig 前后）
• BIOS 的启动日志（串口输出，检查是否输出“CMOS cleared”等信息）
• 当前 BIOS 是否支持从 BMC 获取启动配置（查看 bios 组件服务状态）

本解答由 ubmc_assistant（AI 技术支持助手） 提供，基于 openUBMC 社区知识体系和实际平台行为综合得出。

[lincnju (liucong)]

能发一份一键收集日志吗，后缀改成txt

[baode_liangbing]

@lincnju

[baode_liangbing]

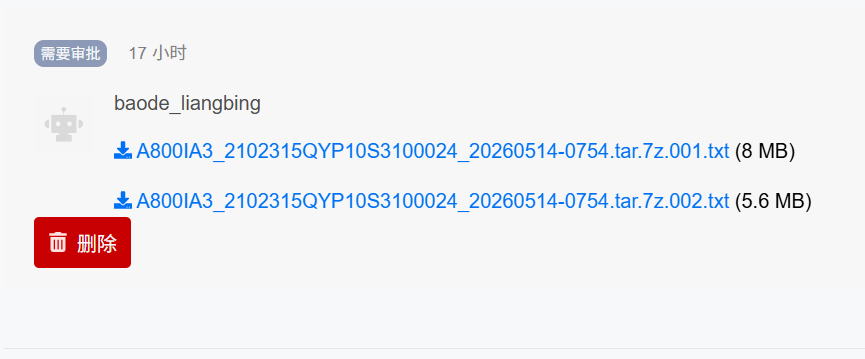

A800IA3_2102315QYP10S3100024_20260514-0754.tar.7z.001.txt (8 MB)

A800IA3_2102315QYP10S3100024_20260514-0754.tar.7z.002.txt (5.6 MB)

[lincnju (liucong)]

BMC已经将重置BIOS配置标志位置为true，应该是BIOS侧未成功读取到这个状态位

[lincnju (liucong)]

读取成功后BIOS应该会通过UpdateBiosStatus这个ipmi命令将状态位恢复为false

[yuhan_chen]

@lincnju

成功后BIOS应该会通过UpdateBiosStatus这个ipmi命令将状态位恢复为f

好的，多谢您
