DriveStartSlotConfig和Driver.HddBackplaneStartSlot

liujie_11 · 2026 年5 月 15 日 02:46

基于2512_LTS的版本

在使用了多个背板的情况下：

为了保证Disk盘符不冲突，通过配置csr中Driver对象的HddBackplaneStartSlot和RelativeSlot属性来实现。

但是在社区中发现PSR中新增了一个对象 DriveStartSlotConfig （2512_LTS上似乎还没有），
DriveStartSlotConfig中也配置了背板的起始盘号，它和Driver对象的HddBackplaneStartSlot优先级是什么？

ubmc_assistant · 2026 年5 月 15 日 02:50

答案内容由AI生成，仅供参考：
结论

在 2512_LTS 版本的多背板系统中，为避免硬盘盘符冲突，必须：

在 CSR 中为每个 HddBackplane 正确配置 StartSlot 属性；
确保 Id = HddBackplaneStartSlot + RelativeSlot 动态生成；
禁止所有 Drive.Id 硬编码或重复；
多个相同背板时，依靠 Slot 和 UID 区分，并分配不同偏移量；
保持丝印（SilkText）、PcieAddrInfo 与 Drive 对象三者一致。

正确配置后，无论前置/后置、SAS/NVMe 混插，均可实现硬盘逻辑编号全局唯一、显示准确、控制一致。

点击此处查看详细分析解答

多背板场景下硬盘盘符不冲突的配置方法（基于2512_LTS版本）

在多背板服务器架构中，正确配置硬盘（Drive）对象以避免盘符冲突是关键。根据您提供的场景和上下文信息，以下是详细的配置原则与实践指导。

问题分析

在使用多个硬盘背板（如 BC83NHBS、BC83NHBC、BC83NHBF）时，系统需为每个物理硬盘分配唯一的逻辑标识（即 DiskX）。若配置不当，会导致：

盘符冲突：多个硬盘被映射到相同的 Id 或 Name（如 Disk0）；
显示错乱：后置背板的硬盘显示在前置槽位；
控制异常：点灯或管理操作作用于错误的物理盘位。

核心配置机制

1. 硬盘 ID 的生成方式

硬盘的最终逻辑编号（Id）是通过以下公式计算得出：

Id = HddBackplaneStartSlot + RelativeSlot

各字段含义：

字段	说明
`HddBackplaneStartSlot`	定义该背板上第一个硬盘的起始逻辑槽位号，决定此背板硬盘编号的偏移量。
`RelativeSlot`	当前硬盘在其所属背板内的相对位置，通常从 0 开始编号。

示例：

前置背板 HddBackplane_1 的 StartSlot = 0，有 12 个槽位：RelativeSlot 为 0~11 → 生成 Id 0~11。
后置背板 HddBackplane_7 的 StartSlot = 12，有 8 个槽位：RelativeSlot 为 0~7 → 生成 Id 12~19。

这样就能确保所有硬盘的 Id 全局唯一，避免冲突。

2. `StartSlot` 属性的作用（即 `HddBackplaneStartSlot`）

功能解释：

StartSlot 是 HddBackplane 类中的核心属性，用于指定该背板第一个硬盘的逻辑槽位起始编号。
在 CSR 配置中通过 HddBackplane_1.StartSlot 设置。
它是决定整个背板硬盘编号范围的“锚点”。

参考配置（CSR 中）：

"HddBackplane_1": {
  "StartSlot": 0,
  "Slot": 1,
  "Type": "SEU",
  "Name": "HddBackplane_1"
}

注意：不同背板的 StartSlot 必须保证无重叠。推荐按物理顺序递增分配。

多背板配置规范

推荐配置策略：线性递增偏移法

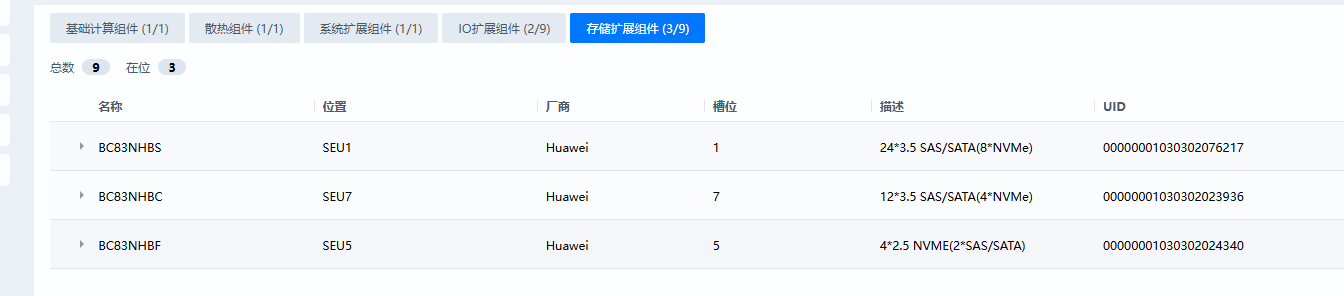

背板型号	物理位置	Slot	Drive数量	RelativeSlot范围	StartSlot	最终Id范围
BC83NHBS	SEU1 (前置)	1	24	0~23	0	0~23
BC83NHBC	SEU7 (后置)	7	12	0~11	24	24~35
BC83NHBF	SEU5 (NVMe扩展)	5	4	0~3	36	36~39

优点：编号连续、清晰可追踪，便于运维和日志排查。

特殊情况处理：相同型号背板并用

当系统中使用多个相同型号的背板时，仍可通过 Slot 和 StartSlot 区分。

方法：

保证 Slot 唯一：每个背板在系统拓扑中应有唯一的 Slot 编号（如 Slot=1, 5, 7）。
设置不同的 StartSlot：即使背板型号相同，其起始编号也必须错开。
CSR 验证 UID 唯一性：每个背板有独立的 FRU UID，CSR 通过 UID 区分不同实例。

示例（同为 BC83NHBC，两个背板）

"HddBackplane_7": {
  "Slot": 7,
  "StartSlot": 12,
  "UID": "00000001030302023936"
},
"HddBackplane_8": {
  "Slot": 8,
  "StartSlot": 24,
  "UID": "00000001030302023937"
}

CSR 配置关键点

1. `Drive` 对象配置示例（以 `BC83NHBS` 为例）

"Drive_0": {
  "RelativeSlot": 0,
  "Id": "<=/HddBackplane_1.StartSlot> + 0",
  "Name": "Disk0",
  "NodeId": "HDDPlaneDisk0"
},
"Drive_1": {
  "RelativeSlot": 1,
  "Id": "<=/HddBackplane_1.StartSlot> + 1",
  "Name": "Disk1",
  "NodeId": "HDDPlaneDisk1"
}

Id 应动态引用 HddBackplaneStartSlot + RelativeSlot，不可写死！

2. `HddBackplaneStartSlot` 是否需要定制？

是的，必须根据实际系统布局进行定制配置。

否则：

所有背板使用默认 StartSlot=0 → 所有硬盘生成 Id=0~N → 严重冲突！
BMC 或 iBMA 无法正确匹配物理位置与软件显示。

3. 丝印与 `PcieAddrInfo` 的一致性

来自搜索结果：“SAS/SATA盘的PCIeAddrInfo的portid是怎样来的”

注意事项：

PcieAddrInfo_${GroupPosition} 决定了 BIOS/IOM 如何向 BMC 上报特定槽位的硬盘信息。
其 PortID / PhyID 必须与 SilkText 文件中的映射一致。
若丝印错乱（如 “后置盘显示在前置位置”），应检查：
- PcieAddrInfo_SAS_1 是否正确绑定至对应 HddBackplane${Slot}；
- silkconfig.json 中的 SlotId 和 PhyId 是否唯一无重复。

参考案例：防止盘符错乱

已知问题案例：

用户 baode_zsy 遇到后置背板 SSD 显示在前置 Disk0~1，原因：
- 后置背板 StartSlot 配置为 ${Slot} |> expr($1 == 3 ? 40 : 42)，但实际槽位为 3，导致逻辑偏移不合理；
- 丝印文件与 CSR 不匹配 → BMC 显示错位。

解决方案：

固定配置 StartSlot 为合理的连续值（如 40）；
确保 mdb_info.log、silkscreen、pcieaddrinfo 三者一致。

最佳实践总结

项目	建议
`StartSlot` 配置	每个背板设置唯一的、递增的 `StartSlot`，避免重叠。
`RelativeSlot` 使用	按物理槽位顺序配置，0 起始。
ID 计算方式	使用表达式：`Id = StartSlot + RelativeSlot`，禁止硬编码。
相同背板处理	依赖 `Slot` 和 `UID` 区分，`StartSlot` 分配不同偏移。
丝印一致性	核对 `silkconfig.json` 与 `PcieAddrInfo` 的 `PortID` 映射。
验证工具	检查一键收集日志中的 `Drive` 对象 `ObjectName` 是否正常。
