硬盘带有外部配置，插入带有RAID的盘，前后背板故障灯应该亮么？

交流互助区
1

这种情况下被认为是异常的么？storage代码我不熟，请教一下，点灯是这个函数里做的没错吧

image760×212 6.57 KB

image653×656 22.7 KB

我看FOREIGN条件字符串不在这个判断逻辑里，不懂这种情况是否应该点灯

2

答案内容由AI生成，仅供参考：

结论

  1. 在当前实现中，插入带有RAID配置的硬盘（处于FOREIGN状态）不会点亮故障灯，这是符合设计预期的行为

  2. 这种情况不被认为是硬件异常，而是配置状态，因此不触发故障指示是合理的

  3. 您关注的点灯操作确实存在于storage模块中，但具体实现可能分散在多个函数中，is_abnormal()仅负责状态判断，实际点灯由专门的控制函数执行

  4. 如果需要对FOREIGN状态提供更明显的提示，建议通过管理界面而非物理指示灯来实现，以避免与真正故障状态混淆

点击此处查看详细分析解答

硬盘RAID配置中故障灯行为分析

根据您提出的问题，我将从硬盘点灯机制、RAID卡管理逻辑以及FOREIGN状态的处理角度进行详细分析。

硬盘点灯机制与RAID卡管理

硬盘的定位灯（Locate LED）和故障灯（Fault LED）是由 BMC（Baseboard Management Controller）通过特定流程控制的：

  • 故障灯控制：通过bmc.kepler.Systems.Storage.Drive.FaultLed数据节点控制，值为0表示关闭
  • 定位灯控制：通过bmc.kepler.Systems.Storage.Drive.LocateLed数据节点控制
  • 点灯操作：使用Set Fault Led函数来激活故障指示灯
  • 状态查询：通过GetPhysicalDriveLedStatus IPMI命令查询物理驱动器LED状态

RAID卡管理下的点灯流程

当硬盘通过支持带外管理的RAID卡连接时，点灯过程如下：

  1. BMC检测到硬盘在位后，通过I2C控制RAID卡发起点灯
  2. RAID卡通过SAS线缆（SGPIO总线）将点灯信号发送到硬盘背板组件CPLD
  3. 硬盘背板CPLD执行实际的点灯操作并刷新状态标记
  4. BMC通过SMC查询确认点灯是否成功

关于您提到的is_abnormal()函数

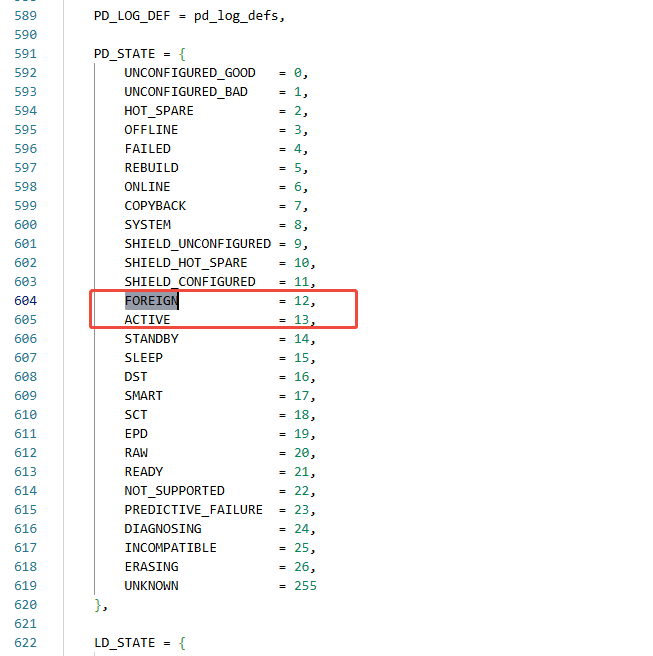

您提供的is_abnormal()函数判断逻辑确实不包含FOREIGN状态。在RAID配置中，FOREIGN状态（对应值12）表示该硬盘包含来自其他RAID系统的配置信息。

从系统设计角度看：

  • FOREIGN状态通常不应触发故障灯
  • 这种状态被认为是配置层面的问题而非硬件故障
  • 系统通常会将其视为需要用户干预的状态，而不是立即标记为故障

在您的代码片段中，只有以下状态被识别为异常：

UNCONFIGURED_BAD (1)
FAILED (4)
OFFLINE (3)

FOREIGN状态的处理建议

虽然当前代码未将FOREIGN状态视为异常，但在实际应用中可以考虑以下方案：

方案一：保持现状（推荐）

维持当前设计，不点亮故障灯。理由：

  • FOREIGN是配置状态，不是故障状态
  • 避免误导用户认为硬件故障
  • 用户可通过管理界面查看详细状态

方案二：修改判断逻辑

若需对FOREIGN状态提供视觉提示，可扩展判断条件：

function c_drive:is_abnormal()
    if self.FirmwareStatus == common_def.PD_STATE.UNCONFIGURED_BAD or
       self.FirmwareStatus == common_def.PD_STATE.FAILED or
       self.FirmwareStatus == common_def.PD_STATE.OFFLINE or
       self.FirmwareStatus == common_def.PD_STATE.FOREIGN then  -- 新增
        return true
    else
        return false
    end
end

结论

  1. 在当前实现中，插入带有RAID配置的硬盘（处于FOREIGN状态）不会点亮故障灯，这是符合设计预期的行为

  2. 这种情况不被认为是硬件异常，而是配置状态，因此不触发故障指示是合理的

  3. 您关注的点灯操作确实存在于storage模块中，但具体实现可能分散在多个函数中，is_abnormal()仅负责状态判断，实际点灯由专门的控制函数执行

  4. 如果需要对FOREIGN状态提供更明显的提示，建议通过管理界面而非物理指示灯来实现，以避免与真正故障状态混淆

3

点故障灯不在这个函数里，foreign状态 bmc侧不会点故障灯

4

是的，后面发现了不在这个函数里

那请问这种场景下是需要点灯么？如果需要的话是不是在硬件逻辑里处理的不在bmc里做

5

问题已解决。

9560卡在该种情况下不用点灯，sp686c的卡需要点灯。两个raid卡的针对这个外部配置场景处理逻辑不一样，sp686c是直接标记为FOREIGN，9560是会先置盘为UBAD，检查到盘是bad状态BMC才会去触发CPLD点灯。FOREIGN并不是盘异常状态，不会去触发故障点灯。
