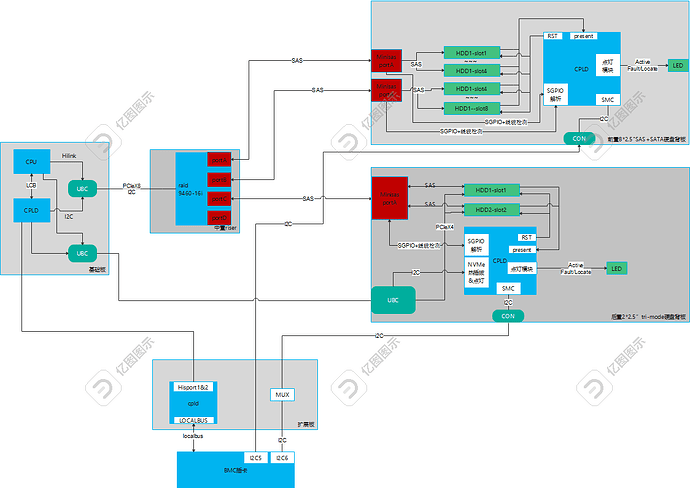

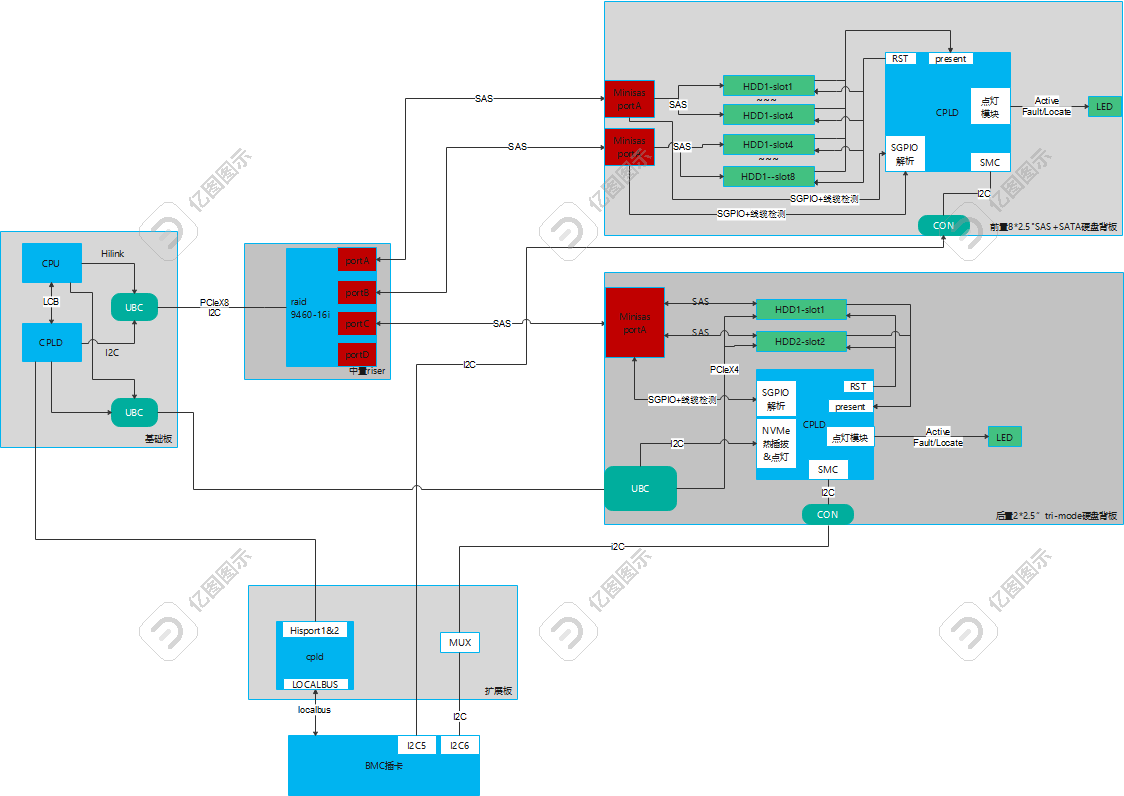

Raid卡（支持带外管理）的硬盘点灯（Locate灯）过程：
1、硬盘背板组件cpld逻辑读取硬盘在位信号，上报给BMC后， BMC可获取实际硬盘物理在位信息。
2、bmc检测到硬盘在位，通过I2C控制raid卡（支持带外管理的raid卡）发起对硬盘的locate点灯；过程大致：
（1）BMC通过I2C控制raid卡点灯；
（2）raid卡通过SAS线缆（SGPIO总线）将点灯信号给到硬盘背板组件cpld（这类符合标准Serial GPIO IBPI协议）；
（3）硬盘背板组件cpld点硬盘locate灯。这块都在硬盘背板cpld逻辑完成，逻辑要解析SGPIO信号，并完成硬盘点灯和点灯状态标记刷新。
3、BMC通过硬盘背板组件smc查询硬盘点灯状态，确认点灯是否成功，并确认点灯硬盘槽位。
上面一统操作后结果：
1、bmc 从硬盘背板组件cpld得到了实际硬盘的物理在位信息（bmc知道了前置PDisk1~8，后置PDisk1~2硬盘在位）；
2、RAID 通过 SAS 带内检测硬盘信息， 可获取 S1~S10共 10块逻辑硬盘带内在位信息。
接下来BMC要解决一个重要问题： 如何将物理硬盘盘位与带内硬盘盘位一一对应？

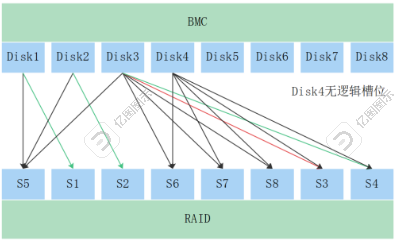

据8*2.5"硬盘背板例子来说明下这个过程。如下图所示， BMC 为了找到物理在位的硬盘盘位所对应的带内硬盘盘位，在 OS 启动后 BMC 执行
硬盘点灯操作来确认物理在位硬盘盘位与带内硬盘盘位的对应关系：
(1) 如下图所示 BMC 首先找 PDisk1 对应的带内硬盘。 如下图所示， BMC 通过 I2C 给 3516RAID 标卡发送 S5 点灯指令（根据 RAID 带内硬盘排序进行顺序点灯，该顺序根据 RAID SAS 扫描顺序排序， 与物理槽位非一一对应）， RAID 卡收到点灯指令后， RAID 通过 SGPIO 给 8 盘直通背板CPLD 下发点灯指令，8盘直通背板 CPLD 对实际的带内 S5逻辑盘 点灯。
(2)因为硬盘背板组件cpld可根据物理硬盘点灯闪烁知道实际点灯硬盘的物理槽位，8盘直通背板将实际 S5 点灯的物理槽位上报给 BMC。 BMC 通过对比 Disk1 在位槽位和实际 S5点灯槽位是否一致， 来判断物理硬盘 Disk1 和带内硬盘 S5 是否一一对应。 实际不对应。
(3)因为 Disk1 和 S5 非对应， BMC 继续通过 I2C 给 3516RAID 标卡发送 S1 点灯指令， RAID 卡收到点灯指令后，通过 SGPIO 给8盘直通背板下发 S1 硬盘点灯指令，同时将 S1 硬盘实际物料槽位发送给 BMC。 本次 BMC 确认实际 Disk1 在位槽位和点灯槽位一致， 建立 Disk1 和 S1 的映射关系。
