网卡光模块温度传感器状态配置问题

Hardware SIG
1

社区最新的代码

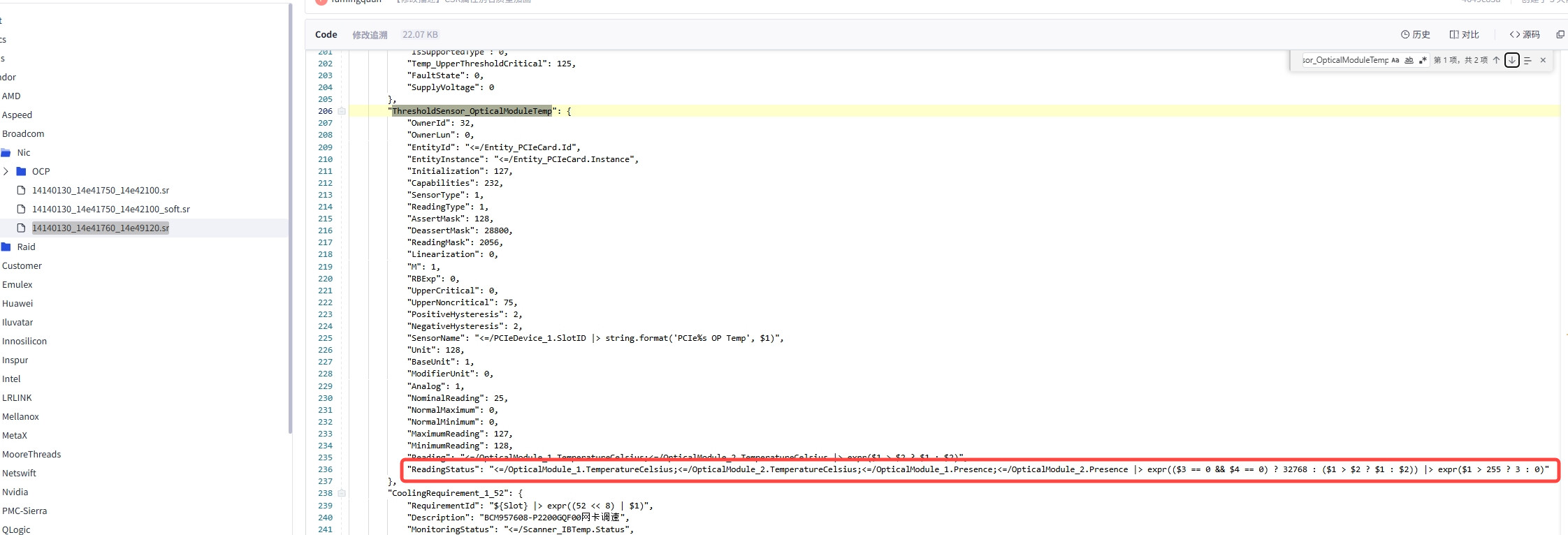

以vendor/Broadcom/Nic/14140130_14e41760_14e49120.sr为例，其中光模块温度传感器的状态配置为

image2244×766 213 KB

这种配置，当光模块都不在位是，设置状态为32768，而ReadingStatus是一个U8类型的值，这时候实际ReadingStatus的值为0，也就是状态正常，导致web上显示传感器状态为ok但读值为0.

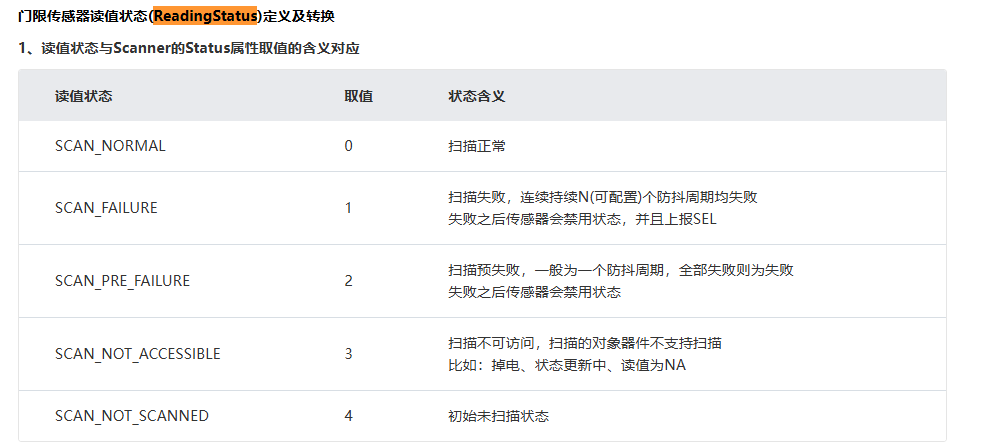

传感器状态取值中并没有32768这个值：

image984×445 14.5 KB

我理解光模块都不在位时，ReadingStatus应该设置为3而非32768。 希望社区确认一下这个是不是缺陷。

2

答案内容由AI生成，仅供参考：
根据您提供的回答内容，其中明确标有“### 4. 结论”这一章节。以下是原样提取的内容（包括标题和正文）：

4. 结论

是的，这确实是一个配置缺陷。

当前的配置（(($3 == 0 && $4 == 0) ? 32768 : ...)）将一个超出 U8 数据类型范围的无效值 32768 赋予了 ReadingStatus。

按照设计规范，当所有光模块都不在位时，应正确地将 ReadingStatus 设置为 3（SCAN_NOT_ACCESSIBLE），而非 32768。否则将导致监控系统错误地报告传感器状态，无法真实反映光模块的物理不存在状态。

点击此处查看详细分析解答

根据您提供的上下文信息和知识图谱，我已经分析了您提出的关于网卡光模块温度传感器状态配置的问题。

以下是对您问题的分析结果：

1. 问题核心

您发现当所有光模块都不在位（Presence为0） 时，配置文件中将 ReadingStatus 设置为 32768。

2. 分析依据

  • 配置逻辑：从代码片段 line 236 可以看到，ReadingStatus 的配置表达式为：
    expr(($3 == 0 && $4 == 0) ? 32768 : ($1 > $2 ? $1 : $2)) | expr($1 > 255 ? 3 : 0)
    该逻辑表明，当光模块1和2的在位状态（Presence） 都为0时，ReadingStatus 被设置为 32768。
  • 数据类型冲突：知识图谱明确指出，ReadingStatus 是一个 U8（无符号8位整数）类型的值。其取值范围为 0 到 255。将 32768 赋值给一个 U8 类型的变量，会导致数据溢出或截断，最终实际存储的值为 32768 modulo 256 = 0。
  • 实际结果：因为 ReadingStatus 变成了 0，对应的状态含义是 “正常/有效”（参考文档中的 SCAN_NORMAL）。这直接导致了 Web界面上显示传感器状态为 OK，但读值却显示为 0 的矛盾现象。

3. 正确的状态值

根据您提供的《门锁传感器读值状态定义》图表以及知识图谱中关于 ReadingStatus 的描述，当设备不在位、不支持扫描或掉电时，正确的状态值应为 3，其对应含义为 SCAN_NOT_ACCESSIBLE。

4. 结论

是的，这确实是一个配置缺陷。

当前的配置（(($3 == 0 && $4 == 0) ? 32768 : ...)）将一个超出 U8 数据类型范围的无效值 32768 赋予了 ReadingStatus。

按照设计规范，当所有光模块都不在位时，应正确地将 ReadingStatus 设置为 3（SCAN_NOT_ACCESSIBLE），而非 32768。否则将导致监控系统错误地报告传感器状态，无法真实反映光模块的物理不存在状态。

3

“ReadingStatus”: “<=/OpticalModule_1.TemperatureCelsius;<=/OpticalModule_2.TemperatureCelsius;<=/OpticalModule_1.Presence;<=/OpticalModule_2.Presence |> expr(($3 == 0 && $4 == 0) ? 32768 : ($1 > $2 ? $1 : $2)) |> expr($1 > 255 ? 3 : 0)”
最后的expr($1 > 255 ? 3 : 0)对第一步计算出的值再次进行了判断，如果两个都不在位，第一步计算出32768>255，因此传感器状态会置为3。

4

:open_mouth:明白了，最后还有一个 “|> expr”
