web页面 电源&功率，显示的风扇当前功耗数据异常

[yjshen (长江计算_申永军)]

问题描述

web页面 电源&功率，显示的风扇当前功耗数据异常

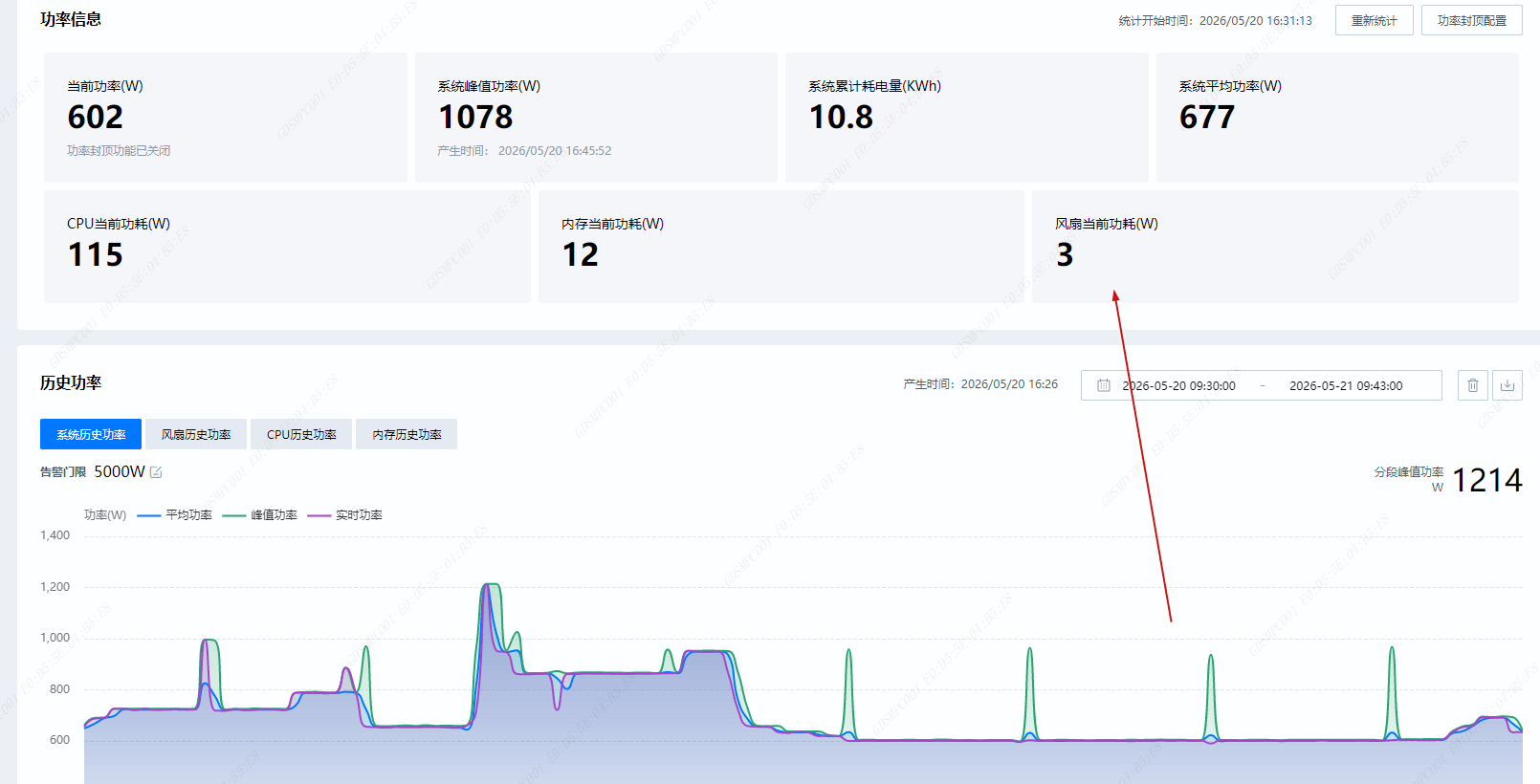

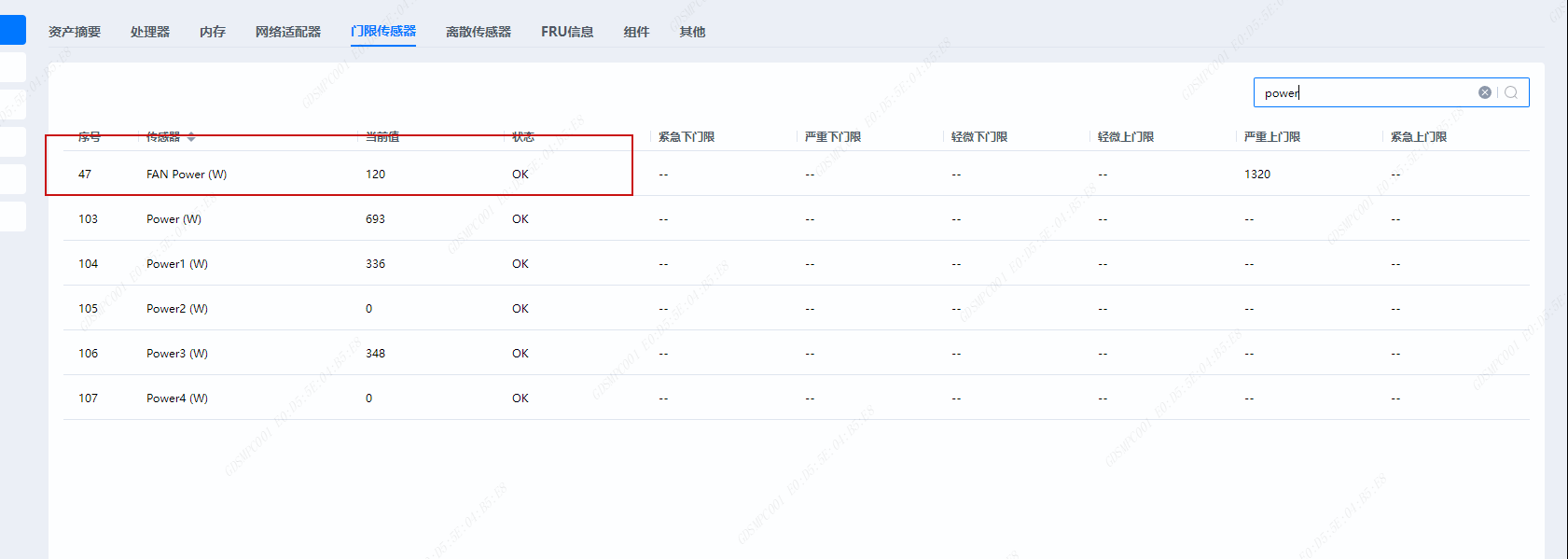

如下图所示

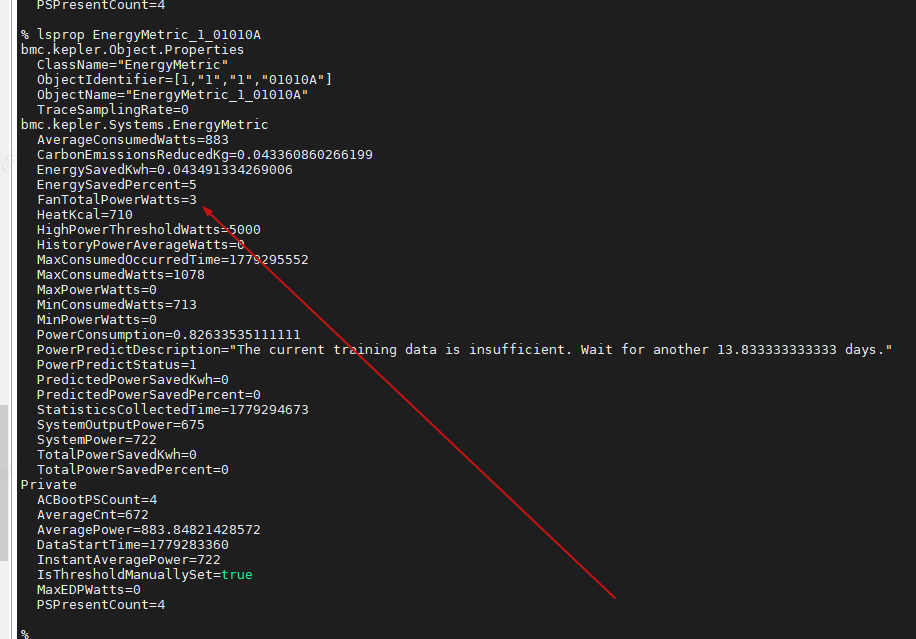

web页面获取数据如下图所示

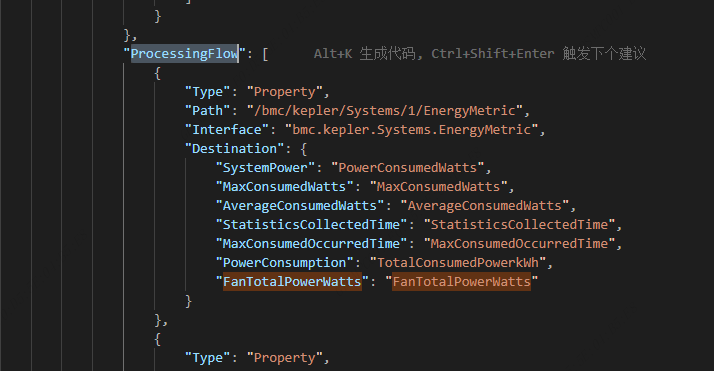

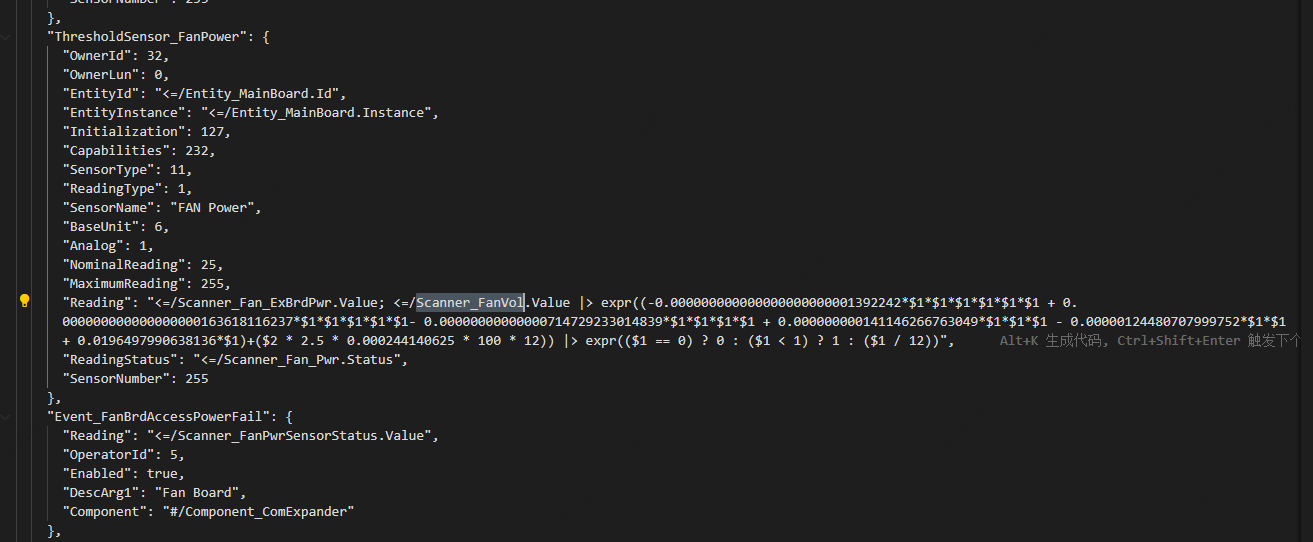

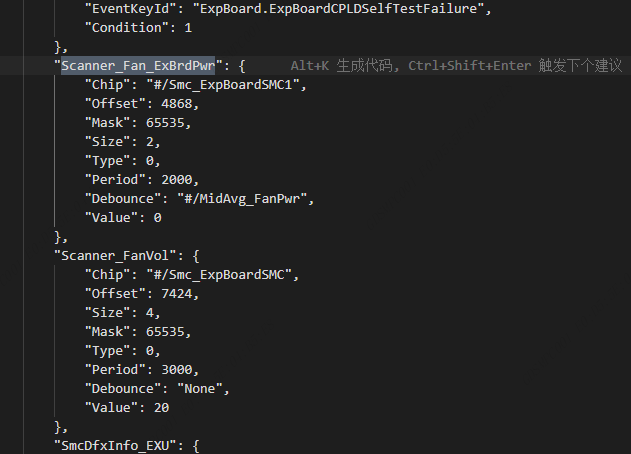

风扇总功耗获取如下图所示，从扩展版获取总功耗

web页面获取的风扇功耗数据源头是个组件呢？为什么会有这么大的差异？

环境信息

• 操作系统：[如 Ubuntu 24.04]

• 软件版本：OpenUBMC2512

• 硬件配置：[如 CPU、内存等]

重现步骤

1. [第一步]

2. [第二步]

3. [第三步]

期望结果

[您希望实现什么]

实际结果

[实际发生了什么，包含错误信息]

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

分析结论

[详细总结您对此问题的分析结论]

[fumingquan]

EnergyMetric的sr配置和传感器的配置表达式一样吗

[yjshen (长江计算_申永军)]

@fumingquan

EnergyMetric

看了一下，还真不太一样，我改成一样试试

[fumingquan]

嗯 但传感器应该会多一个缩放处理

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论：差异的根本原因

页面位置	数据来源	当前值	说明
门限传感器	硬件寄存器直接读取	120W	真实、优先的实时功耗数据。
电源&功率 → 功率信息	基于SpeedRange估算	3W	备用、估算数据，应在传感器故障时使用。

根本原因：两个页面使用了不同的数据源。120W是硬件的真实读数，而3W是系统估算值。这很可能是由于系统在“电源&功率”页面的实现逻辑存在缺陷，导致它未能正确地优先使用硬件传感器的读数，而是错误地调用了估算机制。

点击此处查看详细分析解答

好的，根据您提供的上下文，我对您提出的“风扇当前功耗数据异常”问题进行分析和解答。

问题分析：风扇功耗数据为何存在差异？

您遇到的现象是，在“门限传感器”页面看到 FAN Power (W) 的当前值为 120W，而在“电源&功率”页面的“功率信息”中，风扇当前功耗(W) 显示为 3W。这两个巨大的差异源于它们的数据来源和计算方式完全不同。

根据知识库和文档片段，系统使用了两种独立的机制来获取风扇功耗：

---

数据源一：阈值传感器（FAN Power Sensor）→ 显示 120W

• 数据路径：硬件寄存器直接读取。
• 工作原理：
  1. 系统通过Scanner_Fan_ExBrdPwr等对象，以固定周期（如2秒）从扩展板的硬件寄存器（Smc_ExpBoardSMC1）中读取原始电源值。
  2. 该原始值会通过一个复杂的计算公式（涉及电压、电流的转换）被转换为实际的功率值（瓦特）。
  3. 这个计算后的值被ThresholdSensor_FanPower传感器获取，并上报为FAN Power (W)，显示在“门限传感器”页面。
• 优先级：此方式是首选。如文档#5所述：“优先读取寄存器值”。
• 您的数据：传感器当前值为 120W，状态为“OK”，表明硬件传感器正常工作，该值是直接从扩展板读取并计算得出的实时功耗。

数据源二：系统管理功率（System Management Power）→ 显示 3W

• 数据路径：基于转速和功率范围的估算。
• 工作原理：
  1. 在“电源&功率”页面，系统会调用System Management Power模块。
  2. 当硬件传感器无法提供读数时（作为降级/备用方案），此模块会使用风扇的SpeedRange（转速范围）和PowerRange（功率范围）数据来估算当前功耗。例如，文档#3中展示了FanType_8038P对应的SpeedRange和PowerRange映射表。
  3. 该估算值最终通过EnergyMetric对象上树，并显示在“电源&功率”页面。
• 优先级：仅当硬件读取失败时才使用估算值。如文档#3中专家回答：“当通过硬件无法获取风扇功耗读值时，会使用speedrange和powerrange进行功耗的估算”。
• 您的数据：页面显示风扇功耗为 3W，这是一个非常低的估算值。尽管硬件传感器（120W）工作正常，但系统管理页面可能错误地启用了估算逻辑，或者存在其他配置/接口导致该页面优先显示了估算值，而非传感器读数。

结论：差异的根本原因

页面位置	数据来源	当前值	说明
门限传感器	硬件寄存器直接读取	120W	真实、优先的实时功耗数据。
电源&功率 → 功率信息	基于SpeedRange估算	3W	备用、估算数据，应在传感器故障时使用。

根本原因：两个页面使用了不同的数据源。120W是硬件的真实读数，而3W是系统估算值。这很可能是由于系统在“电源&功率”页面的实现逻辑存在缺陷，导致它未能正确地优先使用硬件传感器的读数，而是错误地调用了估算机制。

建议的排查方向

1. 检查配置：检查EnergyMetric或相关配置逻辑，确认其FanTotalPowerWatts的数据源是否正确指向了阈值传感器（如ThresholdSensor_FanPower）的读数，而不是估算逻辑。
2. 验证传感器状态：确认ThresholdSensor_FanPower传感器的Status是否为0（正常）。虽然看起来是OK，但仍需确认后台状态码无误。
3. 审查代码逻辑：对照知识库中GetTotalFanPower或类似方法的实现，验证其读取风扇总功耗的流程是否符合“优先读寄存器，失败则估算”的设计预期。
4. 软件版本：鉴于您使用的是OpenUBMC2512版本，这可能是该版本中一个已知或未覆盖的边界问题，建议检查该版本的已知问题和补丁。

简而言之，门限传感器的120W是真实值，而功率页的3W是一个错误的估算值，问题出在系统未能正确地将传感器数据展示在功率汇总页面。

[lisongwei]

后续还请回复下尝试的结果呢
