zijin dpu 2.5 网络适配器-端口属性的链接状态没有显示

交流互助区
1

问题描述

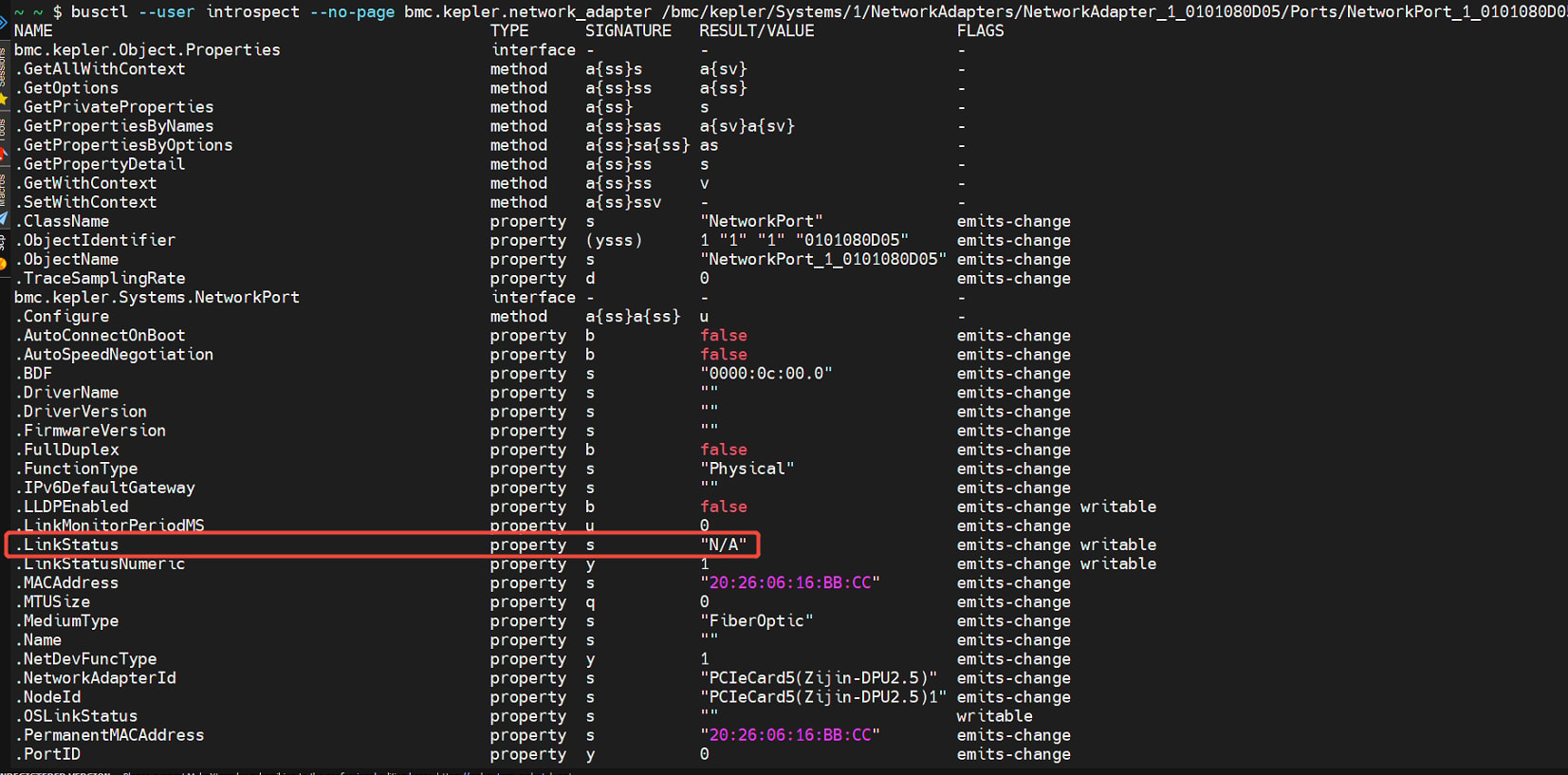

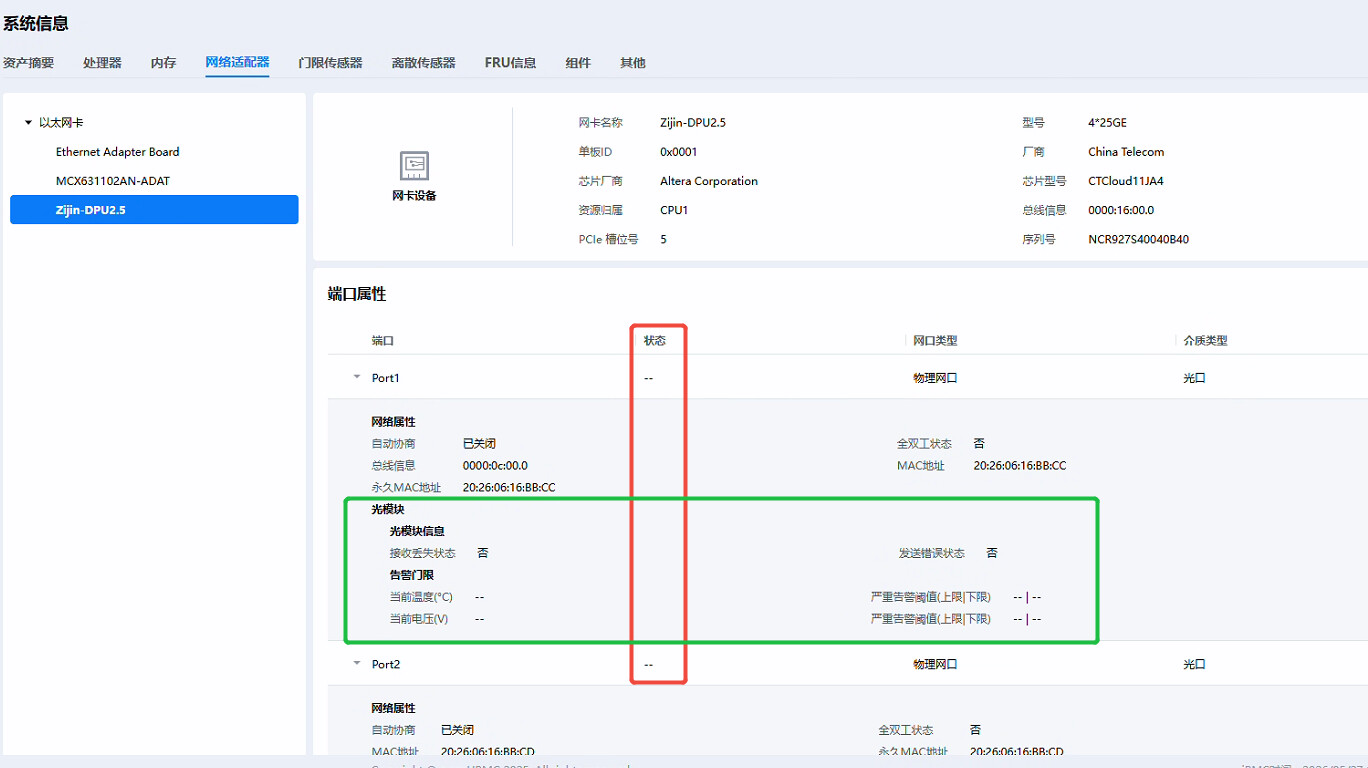

zijin dpu 2.5，安装了光模块和做端口了互联，在网络适配器-端口属性页面，状态没有显示，资源树上查看网卡port的LinkStatus属性为“N/A”。LinkStatusNumeric正常读到1，端口属性可以看到光模块信息，光模块温度能正常获取到。

企业微信截图_17798463662912
企业微信截图_177984636629121653×817 320 KB

企业微信截图_17798465487647
企业微信截图_177984654876471368×768 125 KB

企业微信截图_17798465927052
企业微信截图_177984659270521407×570 85.7 KB

环境信息

  • 软件版本：OpenUBMC2512

  • 硬件配置：zijin dpu 2.5

重现步骤

  1. 安装zijin dpu 2.5

  2. 在dpu上安装光模块和接上网线

  3. 查看网络适配器-端口属性页面的状态

期望结果

端口属性页面的状态显示为连接或者断开

实际结果

端口属性页面的状态无显示

尝试过的解决方案

拔插光模块和网线

分析结论

[详细总结您对此问题的分析结论]

2

答案内容由AI生成，仅供参考：

总结

  • 现象：LinkStatus 属性为 “N/A”，导致前端状态无显示。
  • 原因：底层 GetLinkStatus 函数因 os_link_status 为空且 link_status 未匹配到 "Disconnected"，返回了 null（即 “N/A”）。
  • 期望：该值应正确反映物理连接状态（如 "Connected" 或 "Disconnected"），前端才能正常展示。
点击此处查看详细分析解答

根据您提供的上下文信息，您遇到的问题（Zijin DPU 2.5 网络适配器-端口属性页面状态无显示）的核心原因可以总结如下：

问题定位

  • 在端口属性页面中，“状态”字段应为“连接”或“断开”，但实际为空。
  • 通过 bmcctl 查看底层属性时，发现 LinkStatus 属性值为 “N/A”，而 LinkStatusNumeric 值为 1（通常表示物理链路已连接）。
  • 您已安装光模块并做了端口互联，光模块温度也能正常读取，说明物理链路和环境基本正常。

根本原因分析（基于上下文）

  1. LinkStatus 取值规则
    根据上下文中的文档片段（topic_id 4506），GetLinkStatus 函数的逻辑如下：

    • 对于非 NPU 设备（Zijin DPU 2.5 属于非 NPU 卡），GetLinkStatus 会先判断 os_link_status（操作系统端链路状态）是否非空。
    • 若 os_link_status 为空，则进一步判断 link_status 的值：
      • 如果 link_status == "Disconnected"，则返回 "NoLink"；
      • 否则返回 null（在某些实现中，null 可能被映射为前端显示的 “N/A” 或空）。

  2. 您观察到的现象与逻辑相符

    • LinkStatus 显示为 “N/A”，很可能就是上述逻辑中返回 null 的结果。
    • LinkStatusNumeric 为 1，表明物理链路实际已连接，但 link_status 底层可能并未被正确识别为 "Connected" 或 "Disconnected" 等有效状态，导致 GetLinkStatus 回退为 null。

  3. 前端显示问题

    • Web 前端界面中的“状态”字段通常直接读取 LinkStatus 属性对应的 Redfish 或 BMC 接口值。
    • 当 LinkStatus 为 “N/A” 或 null 时，前端无法将其映射为“连接”或“断开”，因此显示为空。

建议排查方向（基于上下文给出的线索）

  • 检查 os_link_status 的获取机制：os_link_status 通常是操作系统内核上报的链路状态。如果该值为空，会导致上述回退逻辑触发。可能需要确认操作系统端（如 DPU 上的宿主 OS）是否正确上报了链路状态。
  • 检查底层 link_status 的获取协议与周期：根据上下文（资源协作接口表），LinkStatus 通过 oem_smbus 协议每 10s 获取一次。需确认该协议是否能正确从 DPU 硬件读取到有效状态（如 “Connected” 或 “Disconnected”）。
  • 参考非 NPU 卡的处理逻辑：上文提到的 GetLinkStatus Lua 脚本中，针对非 NPU 卡的处理直接返回 null（当 os_link_status 为空且 link_status 不是 "Disconnected" 时）。或许需要修改此逻辑，使其在 link_status 为其他有效值（如 "Connected"）时返回 "LinkUp" 或相应字符串。

总结

  • 现象：LinkStatus 属性为 “N/A”，导致前端状态无显示。
  • 原因：底层 GetLinkStatus 函数因 os_link_status 为空且 link_status 未匹配到 "Disconnected"，返回了 null（即 “N/A”）。
  • 期望：该值应正确反映物理连接状态（如 "Connected" 或 "Disconnected"），前端才能正常展示。

建议重点排查 os_link_status 的来源和 link_status 的报值是否正确，并考虑调整 GetLinkStatus 逻辑以兼容非 NPU 卡下物理链路已连接时的场景。

4

一键日志：

Atlas800IA3_2102315QYP10RC100007_20260513-0557.tar.gz (6.4 MB)

5

您好，芯片型号CTCloud11JA4的网络适配器，当前network_adapter组件仓没有支持获取网口连接状态和光模块信息的命令，所以Web页面上没有显示。

6

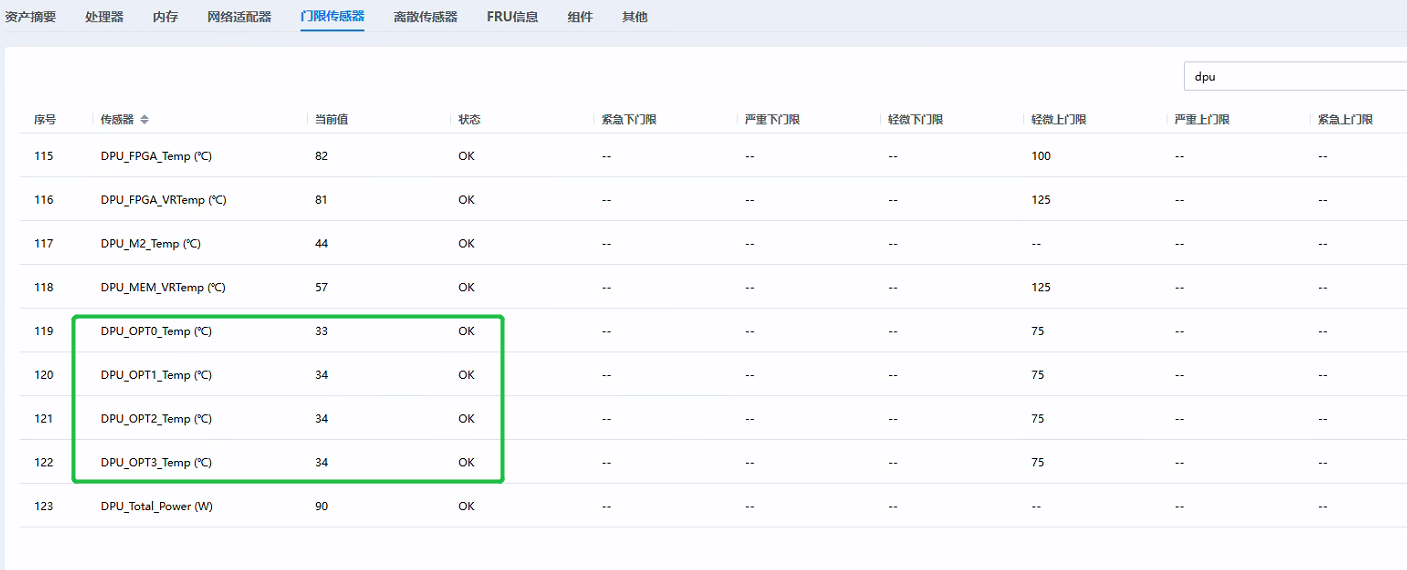

从一键收集日志看，资源树属性LinkStatusNumeric，和Web页面"门限传感器"下面光模块温度读值来自于硬件信号，是在CSR里面配置的，所以有对应显示。

7

更新network_adapter 组件可以解决是吗？还是需要配置CSR?
