管理网口协商速率获取疑问

[zhenghaowei (河南昆仑-郑豪伟)]

问题描述

查询mdbctl管理网口协商速率，为1000M

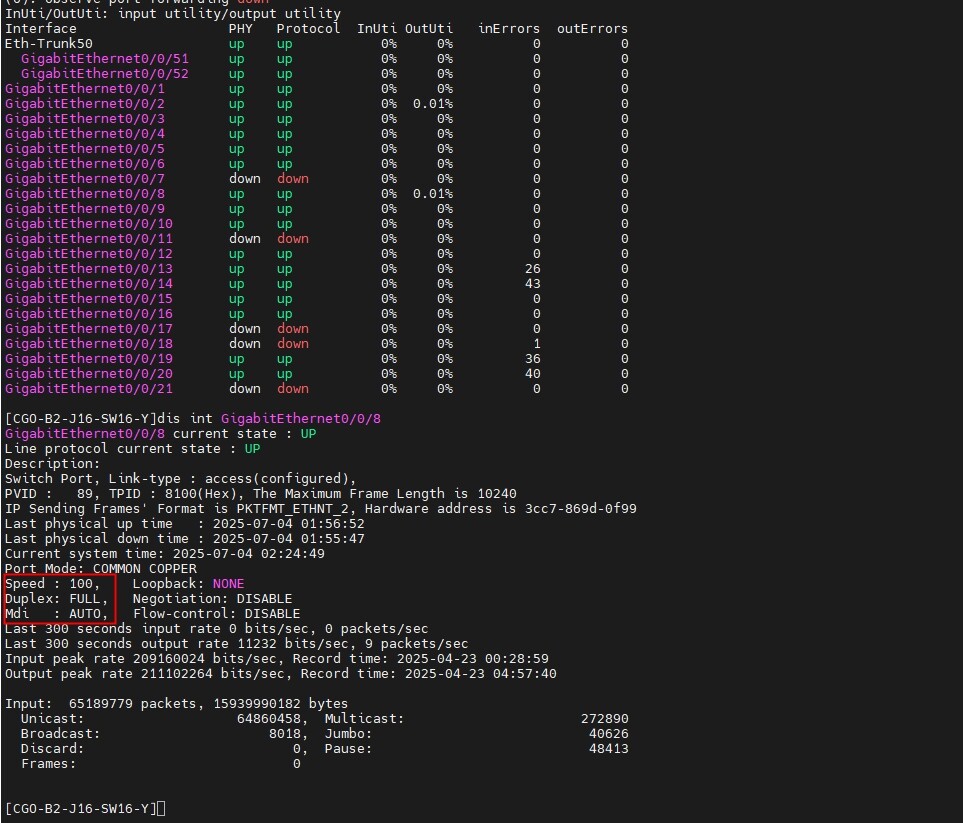

通过交换机设置管理网口协商速率为100M之后，
正在上传：img_v3_02123_38fbfd09-cf39-4f44-bdb2-808586f1f31g.jpg…

BMC mdbctl查询的管理网口对象速率不变， 仍为1000M。

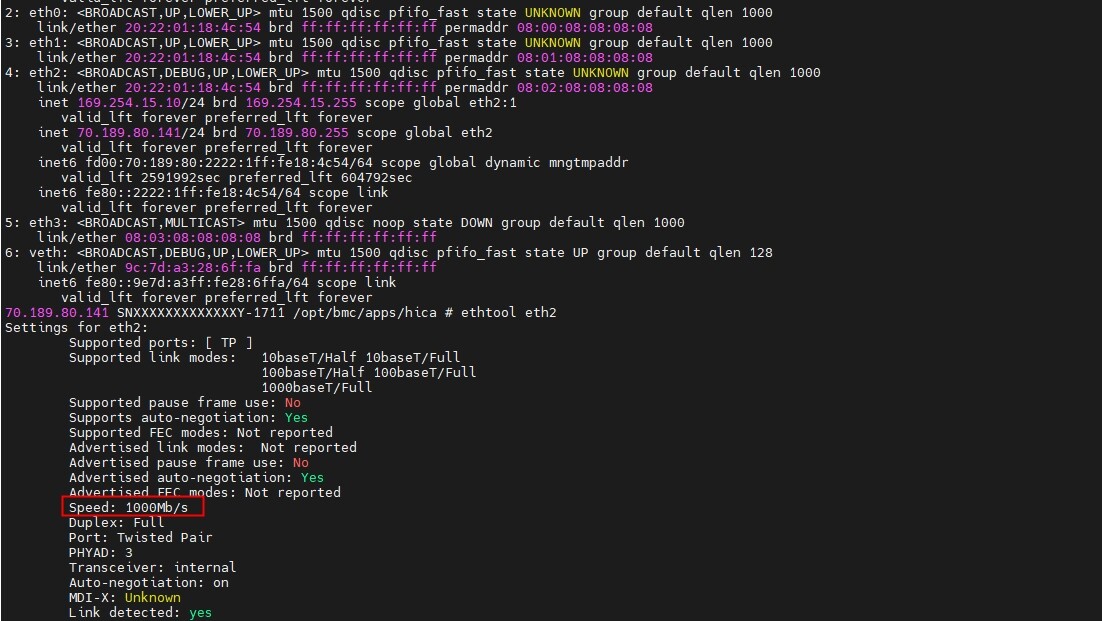

同时telnet 到bmc通过ethtool查询，同样仍为1000M
正在上传：img_v3_02123_f0960211-dead-45c0-b5b0-9ebb7d123efg.jpg…

环境信息

社区26.03版本

期望结果

BMC管理网口速率与交换机设置一致

问题描述

查询mdbctl管理网口协商速率，为1000M
通过交换机设置管理网口协商速率为100M之后，

BMC mdbctl查询的管理网口对象速率不变， 仍为1000M。
同时telnet 到bmc通过ethtool查询，同样仍为1000M

dump_SNXXXXXXXXXXXXXY_20260527-1150.tar.gz (9.2 MB)

环境信息

社区26.03版本

期望结果

BMC管理网口速率与交换机设置一致

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结

您遇到的现象不符合期望（即管理网口速率应与交换机设置一致），核心原因很可能是BMC管理网口被配置为强制1000M模式而非自协商模式。请通过D-Bus命令检查并调整为自协商模式，以使BMC网口速率能正确跟随交换机端的设置。

点击此处查看详细分析解答

根据提供的上下文信息，针对“管理网口协商速率获取疑问”的问题，分析如下：

原因分析

BMC管理网口在交换机端配置为100M后，通过ethtool和mdbctl查询仍显示为1000M，该现象的原因主要涉及BMC与PHY层的链路协商机制。

核心机制

1. 速率配置参数：

   • SpeedSetting参数用于配置网口速率，其中 0 表示不涉及，1 对应10M，2 对应100M，3 对应1000M。
   • SpeedDuplexEnable（自协商模式使能）参数决定网口速率是自协商还是手动配置。当该参数为 true 时，启用自协商模式，此时 SpeedSetting 和 DuplexSetting 失效。
   • 这意味着，如果在BMC侧配置了强制千兆（SpeedDuplexEnable=false, SpeedSetting=3），那么无论交换机端设置成多少，BMC都会强制以1000M速率运行。

2. 协商过程：

   • 以太网速率的协商是一个双向过程，需要连接双方（BMC管理网口与交换机）共同完成。
   • 如果BMC网口被配置为强制1000M模式，而交换机配置为100M自协商，此时BMC不会响应交换机的降速请求，链路将无法正常协商为100M，甚至可能导致链路状态不稳定。

可能的根因

• BMC侧配置了强制千兆模式：这是最可能的原因。您描述的社区26.03版本中，BMC管理网口可能被配置为强制1000M（非自协商模式）。在这种情况下，无论交换机如何设置，BMC都会保持其强制配置的速率，导致查询结果始终为1000M。
• U-Boot驱动链路协商不完整：另一种可能性是U-Boot阶段的网卡驱动在处理PHY从1000M降速到100M的过程中，没有正确完成链路等待和速度/双工状态的同步，导致MAC层无法正确反映PHY的协商结果。这与文档#7中描述的故障现象类似（“直连能通、过百兆Hub不通”）。

排查建议

请检查BMC管理网口的当前配置状态：

1. 查询当前自协商状态和速率设置：

   • 通过命令：使用D-Bus命令查询 bmc.kepler.bmc_network 服务下对应管理网口（如 eth2）的配置。
   • 示例命令：

     busctl get-property bmc.kepler.bmc_network \
       /bmc/kepler/Managers/1/EthernetInterfaces/Eth2 \
       bmc.kepler.Managers.EthernetInterfaces.EthConfig \
       SpeedDuplexEnable
     busctl get-property bmc.kepler.bmc_network \
       /bmc/kepler/Managers/1/EthernetInterfaces/Eth2 \
       bmc.kepler.Managers.EthernetInterfaces.EthConfig \
       SpeedSetting


   • 如果 SpeedDuplexEnable 返回 false，说明当前为强制速率模式，且 SpeedSetting 的值为配置的强制速率。

2. 修改配置以匹配交换机：

   • 如果确认当前为强制千兆模式，您需要将其修改为自协商模式，以便BMC能自动匹配交换机的速率设置。
   • 示例命令（启用自协商）：

     busctl call bmc.kepler.bmc_network \
       /bmc/kepler/Managers/1/EthernetInterfaces/Eth2 \
       bmc.kepler.Managers.EthernetInterfaces.EthConfig \
       SetSpeed a{ss}sbib "eth2" true 3 2


     • 注意：此命令将 SpeedDuplexEnable 设为 true（启用自协商），因此 SpeedSetting（参数 3）和 DuplexSetting（参数 2）参数不生效。启用自协商后，BMC将自动与交换机协商速率。

总结

您遇到的现象不符合期望（即管理网口速率应与交换机设置一致），核心原因很可能是BMC管理网口被配置为强制1000M模式而非自协商模式。请通过D-Bus命令检查并调整为自协商模式，以使BMC网口速率能正确跟随交换机端的设置。

[grlxw (xijie)]

bmc读取的就是sdk的速率，即和ethtool一致，是不是sdk没有适配你们的硬件

[zhenghaowei (河南昆仑-郑豪伟)]

需要什么适配什么 交换机适配嘛？

[caiyesheng_b48v3 (社区技术支持)]

先线下点对点交流，有结论后附上。
